يعد تفسير اختبار مقاومة العزل لمحول الفرع مهمة مهمة لضمان التشغيل الموثوق لأنظمة الطاقة الكهربائية. كمورد لمحولات المحطات الفرعية، نحن نتفهم أهمية التفسير الدقيق والدور الذي يلعبه في الحفاظ على سلامة هذه الأصول الحيوية.
فهم أساسيات اختبار مقاومة العزل
اختبار مقاومة العزل هو أداة تشخيصية أساسية تستخدم لتقييم حالة العزل داخل محول الفرعية. يعد العزل بمثابة حاجز بين الموصلات الكهربائية وحاوية المحول ، مما يمنع التسرب الكهربائي وضمان نقل الطاقة الآمن والفعال. بمرور الوقت ، يمكن أن يتحلل العزل بسبب عوامل مثل الشيخوخة ، ودخول الرطوبة ، والارتفاع درجة الحرارة ، والإجهاد الكهربائي. يساعد اختبار مقاومة العزل على اكتشاف هذه المشكلات في وقت مبكر ، مما يسمح بالصيانة والإصلاح في الوقت المناسب.
يتضمن الاختبار تطبيق جهد التيار المستمر على لفائف المحول وقياس التدفق الحالي الناتج. ثم يتم حساب مقاومة العزل باستخدام قانون OHM (R = V/I) ، حيث R هي المقاومة ، V هي الجهد المطبق ، وأنا هو التيار المقاس. تشير قيمة مقاومة العزل العالية إلى سلامة عزل جيدة ، في حين تشير القيمة المنخفضة إلى وجود تدهور العزل أو الضرر.
العوامل التي تؤثر على قياسات مقاومة العزل
يمكن أن تؤثر هناك عدة عوامل على نتائج اختبار مقاومة العزل ، ومن الضروري النظر في ذلك عند تفسير البيانات. بعض العوامل الرئيسية تشمل:
- درجة حرارة: تعتمد مقاومة العزل للمحول على درجة الحرارة ، مع انخفاض المقاومة مع زيادة درجة الحرارة. لذلك ، من الأهمية بمكان تسجيل درجة الحرارة في وقت الاختبار وضبط قيمة المقاومة المقاسة وفقًا لذلك. القاعدة العامة من الإبهام هي أن مقاومة العزل تقريبًا لكل ارتفاع لكل 10 درجة مئوية في درجة الحرارة.
- رُطُوبَة: الرطوبة هي واحدة من الأسباب الأكثر شيوعا لتدهور العزل في المحولات. حتى كميات صغيرة من الرطوبة يمكن أن تقلل بشكل كبير من مقاومة العزل. إذا تعرض المحول للرطوبة ، فقد يكون من الضروري تجفيفه قبل إجراء الاختبار للحصول على نتائج دقيقة.
- تلوث السطح: الأوساخ ، الغبار ، والملوثات الأخرى على سطح عزل المحول يمكن أن تخلق مسارًا موصلًا ، مما يؤدي إلى انخفاض مقاومة العزل المقاسة. من المهم تنظيف سطح المحول قبل الاختبار لتقليل تأثير تلوث السطح.
- اختبار الجهد: يمكن أن يؤثر جهد الاختبار المطبق أيضًا على قياس مقاومة العزل. يمكن أن تتسبب فولتية الاختبار العالية في انهيار العزل أو يصبح أكثر توصيلًا ، مما يؤدي إلى انخفاض مقاومة قياس. من المهم استخدام جهد الاختبار المناسب على النحو المحدد في المعايير المصنعة أو المعايير الصناعية.
تفسير نتائج اختبار مقاومة العزل
يتطلب تفسير نتائج اختبار مقاومة العزل فهمًا شاملاً لتصميم المحول وظروف التشغيل وبيانات الاختبار التاريخية. فيما يلي بعض الإرشادات العامة لتفسير نتائج الاختبار:
- خط الأساس الأولي: من الضروري إنشاء قيمة مقاومة العزل الأساسية الأولية لمحول جديد. يمكن استخدام هذه القيمة كنقطة مرجعية للاختبارات المستقبلية للكشف عن أي تغييرات كبيرة في حالة العزل.
- التحليل المقارن: يمكن أن تساعد مقارنة قياس مقاومة العزل الحالي مع نتائج الاختبار السابقة في تحديد الاتجاهات والقضايا المحتملة. قد يشير انخفاض كبير في مقاومة العزل بمرور الوقت إلى تدهور العزل أو الضرر.
- معايير الصناعة: يمكن الإشارة إلى معايير ومبادئ التوجيهات في الصناعة إطار عمل لتفسير نتائج الاختبار. على سبيل المثال ، يوصي معهد مهندسي الكهرباء والإلكترونية (IEEE) بقيم مقاومة العزل الدنيا لأنواع مختلفة من المحولات بناءً على تصنيف الجهد وظروف التشغيل.
- اعتبارات سياقية: من المهم النظر في ظروف التشغيل المحددة للمحول عند تفسير نتائج الاختبار. على سبيل المثال ، قد يكون للمحول الذي يعمل في بيئة قاسية أو تحت الحمل الثقيل مقاومة عزل أقل من محول يعمل في بيئة أكثر حميدة.
دراسات الحالة: أمثلة في العالم الحقيقي
لتوضيح أهمية التفسير الدقيق لنتائج اختبار مقاومة العزل ، دعونا نفكر في بعض دراسات الحالة في العالم الحقيقي:
-

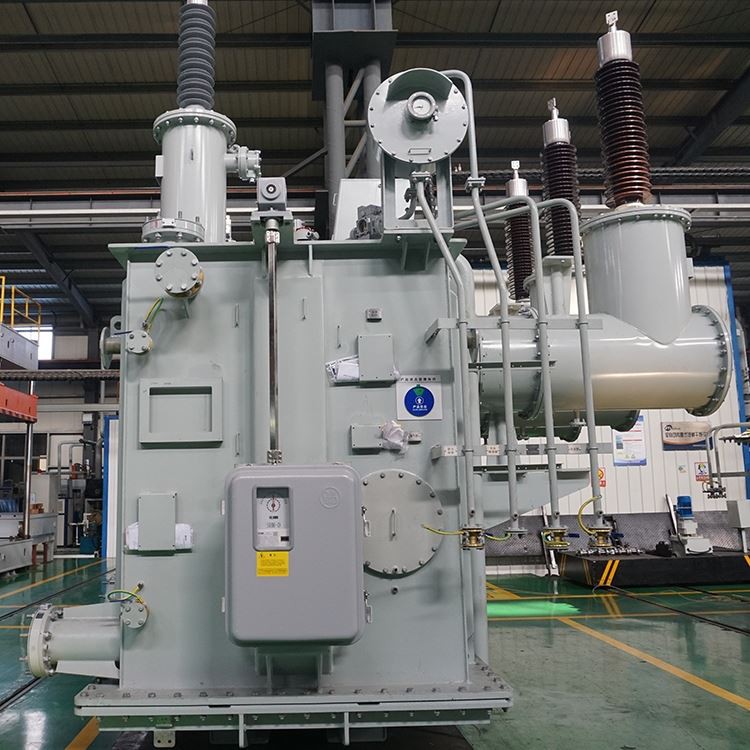

دراسة الحالة 1: الكشف المبكر عن تدهور العزلأجرى مورد محول المحطات الفرعية اختبار مقاومة العزل على أمحول مثبت على التزلجكجزء من برنامج الصيانة الروتينية. أظهرت نتائج الاختبار الأولية قيمة مقاومة عزل أقل قليلاً مقارنة بخط الأساس. وكشف مزيد من التحقيقات أن المحول تعرض لظروف رطوبة عالية ، مما تسبب في بعض دخول الرطوبة في العزل. أوصى المورد تجفيف المحول وتكرار الاختبار. بعد التجفيف ، عادت قيمة مقاومة العزل إلى طبيعتها ، مما يشير إلى أن المشكلة قد تم حلها. من خلال اكتشاف تدهور العزل في وقت مبكر ، تمكن المورد من منع الفشل المحتمل وتمديد عمر المحول.
-
دراسة الحالة 2: تحديد خطأ عزل خطيرفي حالة أخرى ، تلقى مورد محول المحطات الفرعية تقريرًا عن قيمة مقاومة العزل المنخفضة من العميل. أرسل المورد على الفور فريقًا من الفنيين لإجراء فحص مفصل للمحول. كشف التفتيش عن خطأ عزل خطير في أحد اللفات ، مما كان يسبب تيار تسرب كبير. أوصى المورد باستبدال التعويذة المعيبة لمنع الفشل التام للمحول. بفضل الكشف المبكر والإجراء السريع ، تمكن العميل من تجنب انقطاع باهظ الثمن وتقليل التأثير على عملياتهم.
أهمية اختبار مقاومة العزل المنتظم
يعد اختبار مقاومة العزل المنتظم ضروريًا للحفاظ على موثوقية وسلامة محولات المحطات الفرعية. من خلال اكتشاف تدهور العزل والأضرار في وقت مبكر ، يمكن للمشغلين اتخاذ تدابير استباقية لمنع الفشل وتوسيع عمر المحولات. تشمل بعض الفوائد الرئيسية للاختبار العادي:
- الكشف في وقت مبكر: يمكن أن يكتشف اختبار مقاومة العزل العلامات المبكرة لتدهور العزل ، مثل دخول الرطوبة ، ارتفاع درجة الحرارة ، والإجهاد الكهربائي. من خلال تحديد هذه القضايا في وقت مبكر ، يمكن للمشغلين اتخاذ إجراءات تصحيحية قبل أن يؤدي إلى فشل كامل للمحول.
- الصيانة التنبؤية: يسمح الاختبار العادي للمشغلين بمراقبة حالة العزل بمرور الوقت وتحديد الاتجاهات. يمكن استخدام هذه المعلومات لتطوير برنامج صيانة تنبؤية ، والذي يمكن أن يساعد في تحسين جداول الصيانة وتقليل التكاليف.
- الامتثال للمعايير: تتطلب العديد من معايير ولوائح الصناعة اختبار مقاومة العزل المنتظم لمحولات المحطات الفرعية. من خلال إجراء اختبارات منتظمة ، يمكن للمشغلين ضمان الامتثال لهذه المتطلبات وتجنب العقوبات المحتملة.
- تحسين السلامة: المحول الذي تم صيانته جيدًا مع سلامة العزل الجيدة أقل عرضة لتجربة حالات الفشل الكهربائي ، والتي يمكن أن تشكل مخاطر السلامة على الموظفين والمعدات. يساعد اختبار مقاومة العزل المنتظم على ضمان سلامة النظام الكهربائي والأشخاص الذين يعملون معها.
خاتمة
يعد تفسير اختبار مقاومة العزل لمحول الفرعية مهمة معقدة ولكنها أساسية لضمان التشغيل الموثوق لأنظمة الطاقة الكهربائية. كمورد لمحولات المحطات الفرعيةومحولات شنت التزلج، نحن ملتزمون بتزويد عملائنا بمنتجات عالية الجودة والدعم الفني الخبراء. من خلال فهم أساسيات اختبار مقاومة العزل ، بالنظر إلى العوامل التي يمكن أن تؤثر على نتائج الاختبار ، وتفسير البيانات بدقة ، يمكن للمشغلين اتخاذ تدابير استباقية للحفاظ على سلامة محولاتهم ومنع حالات الفشل المكلفة.
إذا كنت مهتمًا بمعرفة المزيد عن محولات المحطات الفرعية الخاصة بنا أو تحتاج إلى مساعدة في اختبار مقاومة العزل وتفسيره ، فيرجى الاتصال بنا لمناقشة متطلباتك المحددة. نتطلع إلى العمل معك لضمان التشغيل الموثوق والفعال لنظام الطاقة الكهربائية.
مراجع
- IEEE STD C57.12.00-2010 ، المتطلبات العامة القياسية للتوزيع والطاقة ، وتنظيم المحولات التنظيمية
- IEC 60076-1: 2011 ، محولات الطاقة - الجزء 1: عام
- ANSI/IEEE C57.106-2006 ، دليل قبول وصيانة العزل في المحولات المملوءة بالزيت
