محول التوزيع
YAwei هي شركة متخصصة في تصنيع المحولات. يمكنها إنتاج محول أحادي الطور. محول ثلاثي الطور، محولات مثبتة على الوسادة، محول جاف، محول توزيع، محول جهد عالي 69 كيلو فولت وما فوق. يمكنه تلبية معايير IEEE/ANSI/DOE/CSA وIEC. علاوة على ذلك، لدينا أكثر من 30 عامًا من الخبرة في تصنيع محولات التصدير. تتمتع محولات YAWEI بضمان لمدة عامين على الأقل. قبول تصنيع المعدات الأصلية وأوديإم.
تضم مجموعة Yawei أكثر من 180 مهندسًا وفنيًا. أكثر من 1000 موظف بمساحة 240,000 متر مربع. لدينا 6 مصانع فرع فرع. تغطية خط إنتاج كامل للمحولات من قطع صفائح السيليكون المتعرجة ولفها وإنتاج خزان زيت المحولات وتصنيع محولات الطاقة. تحكم أفضل في الجودة والتكلفة لخط الإنتاج الكامل.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
تجربة غنية
شركتنا لديها سنوات عديدة من الخبرة في العمل الإنتاج. إن مفهوم التعاون الموجه نحو العملاء والمربح للجانبين يجعل الشركة أكثر نضجًا وأقوى.
وقفة واحدة حل
يمكننا تقديم مجموعة من الخدمات، بدءًا من الاستشارة والمشورة وحتى تصميم المنتج وتسليمه. إنها وسيلة مريحة للعملاء، حيث يمكنهم الحصول على كل المساعدة التي يحتاجونها في مكان واحد.
فريق فني
يتعاون فريقنا المحترف ويتواصل بشكل فعال مع بعضهم البعض، وهم ملتزمون بتقديم نتائج عالية الجودة. إنهم قادرون على التعامل مع التحديات والمشاريع المعقدة التي تتطلب خبرتهم وخبرتهم المتخصصة.

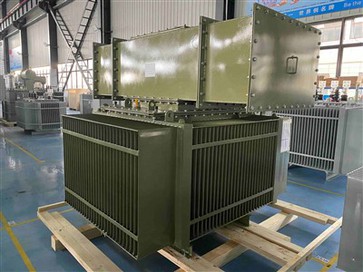

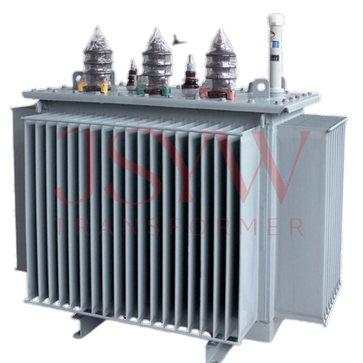

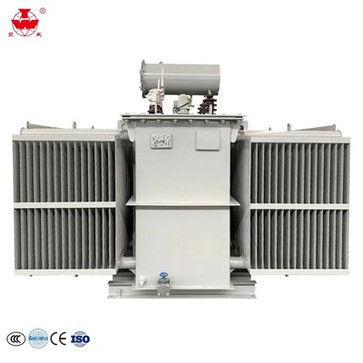

محول التوزيع هو جهاز كهربائي مصمم لتقليل الكهرباء ذات الجهد العالي إلى جهد كهربائي أكثر أمانًا وأكثر قابلية للاستخدام للتطبيقات المنزلية أو التجارية أو الصناعية قبل أن يصل إلى المستهلكين النهائيين. وهو يعمل على مبدأ الحث الكهرومغناطيسي ويوجد عادة في شبكات التوزيع لشركات المرافق.
محولات التوزيع هي عادة محولات تنحي، مما يعني أنها تقلل الجهد من مستوى النقل إلى مستوى التوزيع. فهي تضمن نقل الطاقة الكهربائية بكفاءة عبر مسافات طويلة بجهود عالية ثم يتم توصيلها بأمان وفعالية بجهود منخفضة إلى نقطة الاستخدام.
فوائد محول التوزيع
تخفيض الجهد
تم تصميم محولات التوزيع في المقام الأول لتقليل الجهد العالي المستقبل من خطوط النقل إلى مستوى جهد أقل مناسب للاستخدام المنزلي والتجاري. تتيح عملية التدرج هذه التوزيع الآمن للكهرباء على المستهلكين دون الحاجة إلى أجهزة عالية الطاقة.
كفاءة الطاقة
من خلال مطابقة الجهد الكهربي مع متطلبات الأحمال المتصلة، تقلل محولات التوزيع من فقد الطاقة. كما أنها تسمح باستخدام موصلات أصغر لخطوط التوزيع، مما يقلل بشكل أكبر من استهلاك الطاقة والتكاليف المرتبطة بالنقل والتوزيع.
إدارة الأحمال
تسهل هذه المحولات إدارة الأحمال من خلال توفير وسيلة لتوزيع الطاقة الكهربائية بالتساوي عبر الأحمال المختلفة. وهذا يساعد على منع التحميل الزائد على خطوط النقل والتوزيع، مما يضمن إمدادات مستقرة وموثوقة لجميع العملاء.
عزل
تعمل محولات التوزيع على عزل الدوائر الأولية والثانوية كهربائياً. يحمي هذا الفصل المستخدمين من التعرض للجهد العالي ويوفر أيضًا درجة من الحماية ضد الأخطاء التي تحدث في أعلى شبكة النقل.
تنظيم الجهد
تم تجهيز العديد من محولات التوزيع بآليات التحكم في الجهد الأوتوماتيكية أو اليدوية التي تساعد في تنظيم جهد الخرج. هذه الميزة مهمة بشكل خاص عندما ينخفض الجهد مع المسافة من المصدر، ويمكن أن تؤثر الاختلافات في الحمل على استقرار الجهد.
المرونة في التصميم
تأتي محولات التوزيع في مجموعة متنوعة من التصاميم المناسبة لتطبيقات متنوعة. يمكن أن تكون مثبتة على عمود، أو مثبتة على وسادة، أو مثبتة في محطات فرعية، ويمكن تصميمها خصيصًا لتلبية متطلبات الجهد والتيار المحددة.
خفض تكاليف البنية التحتية
ومن خلال تمكين استخدام شبكات التوزيع ذات الجهد المنخفض، تقلل محولات التوزيع من تكلفة تطوير البنية التحتية وصيانتها. يمكن استخدام موصلات ومفاتيح ومعدات حماية أصغر مقارنة بما هو مطلوب للجهد العالي.
مصداقية
يتضمن تصميم محولات التوزيع التكرار وسهولة الصيانة، مما يساهم في موثوقية الإمداد الكهربائي. في حالة الفشل، غالبًا ما يمكن إصلاح المحولات أو استبدالها بسرعة نسبية، مما يقلل من وقت التوقف عن العمل.
أمان
من خلال خفض الجهد، تجعل محولات التوزيع النظام الكهربائي أكثر أمانًا للمستخدمين النهائيين. وهذا أمر بالغ الأهمية لحماية الناس من الصدمات الكهربائية ولمنع الحرائق الناجمة عن الأعطال الكهربائية.
دعم تكامل الطاقة المتجددة
يمكن لمحولات التوزيع استيعاب دمج مصادر الطاقة المتجددة في الشبكة. إن قدرتها على إدارة الأحمال المتغيرة تجعلها مناسبة لتوصيل الألواح الشمسية وتوربينات الرياح وغيرها من موارد الطاقة الموزعة.
قابلية التوسع
ومع تزايد الطلب أو إدخال تقنيات جديدة، يمكن ترقية محولات التوزيع أو استبدالها للتعامل مع السعة المتزايدة، ودعم قابلية التوسع والقدرة على التكيف للشبكة الكهربائية.
أنواع محولات التوزيع
المحولات من النوع الجاف
لا تستخدم هذه المحولات أي سائل للتبريد أو العزل. يتم استخدامها عادةً في الداخل أو في البيئات التي يشكل فيها خطر الحريق مصدر قلق. يمكن تبريد المحولات من النوع الجاف ذاتيًا أو تتطلب هواءً قسريًا للتبريد. وهي متوفرة في هياكل مختلفة، مثل القلب والملف، أو الملف والقلب، اعتمادًا على ترتيب القلب المغناطيسي والملف.
المحولات من النوع المغمور بالسائل
وهي أكثر شيوعًا ويتم ملؤها بسائل عازل، عادةً ما يكون زيتًا معدنيًا، والذي يعمل بمثابة عازل ومبرد. يساعد الزيت على تبديد الحرارة المتولدة أثناء التشغيل ويوفر أمانًا إضافيًا من خلال خصائص مقاومة الحريق.
المحولات المثبتة على القطب
تم تصميم هذه الوحدات خصيصًا لتركيبها على أعمدة الكهرباء. إنها مناسبة لأنظمة التوزيع العلوية وتكون بشكل عام أصغر من المحولات المثبتة على الوسادة. يمكن أن تكون المحولات المثبتة على القطب إما من النوع الجاف أو مملوءة بالسائل.
المحولات المثبتة على الوسادة
هذه عبارة عن وحدات مغلقة مثبتة على مستوى الأرض تُستخدم عادةً في أنظمة التوزيع تحت الأرض. المحولات المثبتة على الوسادة مملوءة بالسوائل وتوفر غلافًا آمنًا ومقاومًا للعوامل الجوية لمكونات المحول.
محولات المحطات الفرعية
هذه وحدات كبيرة يتم تركيبها داخل المحطات الفرعية وهي مصممة للتعامل مع احتياجات توزيع الطاقة العالية. وقد تشتمل على مبدلات صنبور لضبط الجهد الكهربي، وهي مصممة لتحمل البيئة القاسية للمحطة الفرعية.
المحولات الذاتية
تحتوي هذه المحولات على تصنيفين فقط للطاقة ولا يوجد عزل بين الابتدائي والثانوي. يتم استخدامها عندما لا يكون العزل مطلوبًا ولكن عندما يكون تعديل الجهد البسيط ضروريًا. تعتبر المحولات الذاتية فعالة لتطبيقات مثل الجر الكهربائي والمقومات.
محولات العامل K
وهي مصممة للبيئات ذات المستوى العالي من الأحمال غير الخطية، مثل تلك الموجودة في المنشآت الصناعية ذات محركات الأقراص المتغيرة السرعة. يقوم العامل "K" بضبط تصنيف المحول للتعويض عن التيارات التوافقية.
محولات جهد التوزيع
تم تصميمها خصيصًا لتوفير جهد منخفض لأغراض القياس والتحكم والحماية. يتم استخدامها بشكل شائع مع المرحلات والعدادات الواقية.
المحولات ثلاثية الطور
تستخدم هذه المحولات في أنظمة التوزيع ثلاثية الطور، ويمكن دمجها في البنوك للتعامل مع الأحمال الأكبر بكفاءة.
مادة محول التوزيع
يتم إنشاء محولات التوزيع من مجموعة متنوعة من المواد، يتم اختيار كل منها لخصائصها الفريدة التي تساهم في الأداء العام والكفاءة والسلامة للمحول. تشمل المواد الرئيسية المستخدمة في بناء محولات التوزيع ما يلي:
فُولاَذ:يتم استخدام هذه المادة على شكل صفائح فولاذية من السيليكون لقلب المحولات. يتم تغليف القلب لتقليل خسائر التيار الدوامي. غالبًا ما يتم استخدام الفولاذ الكهربائي الموجه نحو الحبوب لقدرته على تقليل خسائر التباطؤ وتوفير موصلية أفضل للتدفق المغناطيسي.
النحاس أو الألومنيوم:يتم استخدام النحاس أو الألومنيوم في ملفات المحولات بسبب موصليتها الممتازة. يُفضل النحاس بسبب موصليته الفائقة وقوته الميكانيكية، لكن يُستخدم الألومنيوم أحيانًا لأنه أخف وزنًا وأقل تكلفة.
المواد العازلة:يتم استخدام مواد عازلة مختلفة في جميع أنحاء المحول. الورق عبارة عن مادة عازلة شائعة تستخدم بين لفات اللفات وكفاصل بين اللفات والقلب لمنع حدوث دوائر قصيرة. يمكن أيضًا استخدام المواد الاصطناعية مثل مادة البولي بروبيلين أو طبقة البوليستر لمتانتها وخصائصها الحرارية المحسنة.
زيت:يعمل الزيت المعدني كعازل كهربائي ووسيلة تبريد في المحولات المغمورة بالسائل. يجب أن تحتوي على نقاط وميض عالية ولزوجة منخفضة لضمان السلامة وانتقال الحرارة بكفاءة.
العزل الحراري:يتم استخدام مواد مثل السيراميك أو الألياف الزجاجية على شكل بطانيات أو وسائد حول اللفات للعزل الحراري، مما يساعد على الحفاظ على درجة حرارة اللفات ضمن الحدود الآمنة.
مواد الحشو:للحفاظ على الفصل المادي ومنع الحركة داخل المحول، يتم استخدام مواد مثل لوح الضغط أو الورق المقوى. غالبًا ما يتم استخدام لوح الضغط، المصنوع من الورق المضغوط، في قلب وخزان المحول.
مواد الخزان:عادةً ما يكون خزان المحولات مصنوعًا من الفولاذ أو الألومنيوم ويوفر غلافًا محكمًا للمكونات الداخلية. يجب أن تكون قوية بما يكفي لتحمل وزن الزيت والمحتويات الأخرى ومقاومة التآكل.
مكونات مرحل التنفس وبوخهولز:يتم استخدام هلام السيليكا أو المنخل الجزيئي في أجهزة التنفس لامتصاص الرطوبة من الهواء الذي يدخل المحول عندما ينكمش الزيت عند التبريد. يشتمل مرحل Buchholz، الذي يكتشف الأعطال الداخلية، على شريط ثنائي المعدن وحاوية محكمة الغلق مزودة بجهاز استشعار للغاز.
الإنهاءات والبطانات:يتم استخدام المواد المركبة أو البورسلين في البطانات التي تسمح بتوصيلات الجهد العالي بالمرور عبر خزان المحولات بأمان. يتم تصنيع النهايات من مواد توفر اتصالًا كهربائيًا جيدًا ويمكنها تحمل التدوير الحراري للمحول.
يعد اختيار المواد لمحولات التوزيع أمرًا بالغ الأهمية لضمان طول العمر والموثوقية والكفاءة. يستمر التقدم في علوم المواد في تقديم فرص جديدة لتحسين أداء المحولات مع تقليل التأثير البيئي.
تطبيق محول التوزيع
إمدادات الطاقة السكنية
يتم تركيب محولات التوزيع بشكل شائع في المناطق السكنية لخفض الجهد من مستوى النقل إلى مستويات أكثر أمانًا وقابلة للاستخدام للأسر، مما يضمن عمل الأجهزة مثل الثلاجات والأضواء وأجهزة التلفزيون بشكل صحيح.
الأحمال التجارية والصناعية
في المباني التجارية والمجمعات الصناعية، تلبي محولات التوزيع متطلبات الطاقة المتنوعة. أنها توفر المرونة في تنظيم الجهد لتتناسب مع احتياجات المعدات المختلفة ومنع فقدان الطاقة المفرط.
القياس وحماية الإيرادات
تسهل محولات التوزيع قياس استهلاك الطاقة من خلال استخدام عدادات متصلة بجوانبها الثانوية. يتيح ذلك للمرافق إصدار فواتير للعملاء بدقة واكتشاف حالات السرقة أو الاستخدام غير القانوني.
أنظمة النسخ الاحتياطي في حالات الطوارئ
في أنظمة الطاقة الاحتياطية، يمكن أن تكون محولات التوزيع جزءًا من مولدات الديزل أو وحدات إمداد الطاقة غير المنقطعة (UPS)، مما يضمن إمداد الطاقة المستمر أثناء انقطاع الشبكة.
إدارة جودة الطاقة
من خلال الحفاظ على مستويات جهد ثابتة، تساعد محولات التوزيع في إدارة جودة الطاقة، وحماية المعدات الإلكترونية الحساسة من الأضرار الناجمة عن تقلبات الجهد.
إدارة الأحمال
فهي تساعد في إدارة الأحمال من خلال السماح للمرافق بموازنة الطلب على الكهرباء بين الأجزاء المختلفة من الشبكة، وبالتالي تحسين الكفاءة الإجمالية لنظام التوزيع الكهربائي.
العزل الخطأ
تم تجهيز محولات التوزيع بأجهزة حماية مثل مرحلات Buchholz التي يمكنها اكتشاف الأخطاء داخل المحول نفسه أو على خط التوزيع، وعزل الخطأ بسرعة لتقليل وقت التوقف عن العمل وتكاليف الإصلاح.
الاتصالات السلكية واللاسلكية
تُستخدم محولات التوزيع أيضًا في البنية التحتية للاتصالات لتشغيل المعدات البعيدة مثل محطات إعادة الإرسال والأبراج الخلوية.
كهربة الريف
في المناطق النائية أو الريفية، تعد محولات التوزيع ضرورية لتوصيل الخدمة الكهربائية إلى المجتمعات غير المتصلة بشبكة نقل الجهد العالي.
تكامل الطاقة المتجددة
ومع التكامل المتزايد لمصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح في الشبكة، تلعب محولات التوزيع دورًا رئيسيًا في ضبط مستويات الجهد لتتناسب مع مخرجات هذه المولدات المتغيرة.
إنارة الشوارع
بالنسبة لأنظمة الإضاءة العامة، مثل إنارة الشوارع، توفر محولات التوزيع تحويل الجهد اللازم لإضاءة الشوارع والطرق السريعة بشكل فعال.
محطات ضخ المياه
تُستخدم هذه المحولات في محطات معالجة المياه ومحطات الضخ لتنظيم الجهد الكهربي للمضخات، والتي غالبًا ما تكون أكبر مستهلك للكهرباء في العمليات البلدية.
عملية محول التوزيع
تصميم وهندسة
تتضمن الخطوة الأولى تصميم المحول بناءً على المواصفات المطلوبة مثل السعة المقدرة، وجهود الإدخال والإخراج، والظروف البيئية. يستخدم المهندسون برنامج التصميم بمساعدة الكمبيوتر (CAD) لإنشاء رسومات ونماذج تفصيلية.
شراء المواد
بمجرد الانتهاء من التصميم، يتم الحصول على مواد مثل الفولاذ السيليكوني، وأسلاك النحاس أو الألومنيوم، والأوراق العازلة، وزيت المحولات، والمكونات الأخرى. يجب أن تلبي المواد معايير الجودة الصارمة لضمان الأداء الأمثل.
التصنيع الأساسي
يتكون قلب المحول من صفائح مكدسة من فولاذ السيليكون، والتي يتم تقطيعها حسب الحجم وتشكيلها باستخدام آلات متخصصة. ويتم عزل الألواح عن بعضها البعض بطبقات من المواد العازلة، مثل الورق، لتقليل الخسائر. يتم بعد ذلك تمرير النواة المجمعة عبر سلسلة من الاختبارات للتحقق من المحاذاة والتكامل.
لف
اللف هو عملية لف أسلاك النحاس أو الألومنيوم على القلب لتشكيل الملفات الأولية والثانوية. ويتم ذلك باستخدام آلات آلية تضمن التوحيد والتعبئة المحكمة لللفات. يتم عزل اللفات بأوراق خاصة ومواد أخرى لمنع حدوث دوائر قصيرة وارتفاع درجة الحرارة.
معالجة العزل
بعد اللف، قد تخضع الملفات للتشريب بالسوائل الخاملة أو الورنيش لتعزيز خصائصها العازلة وحمايتها من الرطوبة والملوثات.
حَشد
يتم تجميع القلب واللفات في إطار، والذي عادة ما يكون مصنوعًا من الفولاذ. يتم تركيب البطانات لتوفير الوصول إلى توصيلات الجهد العالي وعزلها عن العلبة. يتم تركيب الملحقات الأخرى مثل مبدلات الصنبور والعدادات وأجهزة الحماية وفقًا لمتطلبات التصميم.
ملء مع السائل العازل
يتم بعد ذلك ملء المحول بالزيت العازل، والذي يعمل بمثابة عازل كهربائي ومبرد. يتم فحص الزيت بعناية للتأكد من نقائه وقوة العزل الكهربائي.
اختبارات
يتم إجراء اختبارات واسعة النطاق للتحقق من صحة أداء المحولات. تشمل الاختبارات اختبارات مقاومة العزل، واختبارات نسبة الدوران، واختبارات الإثارة، واختبارات الجهد العالي للتحقق من أن المحول يفي بجميع المعايير المحددة.
الرسم ووضع العلامات
وبعد الاختبار الناجح يتم طلاء المحول بطبقات واقية لمقاومة الصدأ والعوامل البيئية. يتم وضع علامة على تفاصيل الشركة المصنعة ورقم الطراز وتقييمات الجهد الكهربي على الخزان لأغراض التعريف والصيانة.
التفتيش النهائي والتعبئة والتغليف
قبل الشحن، يخضع كل محول لفحص نهائي لضمان الامتثال لمعايير مراقبة الجودة. بمجرد تطهيرها، يتم تعبئتها بشكل آمن لنقلها إلى مواقع العملاء.
مكونات محولات التوزيع
جوهر
النواة هي المكون المغناطيسي المصنوع من صفائح رقيقة مكدسة من فولاذ السيليكون. إنه يوفر مسارًا للتدفق المغناطيسي الناتج عندما يتدفق التيار عبر اللفات. يتم تغليف القلب لتقليل فقد الطاقة بسبب التيارات الدوامة.
اللفات
عادة ما يكون هناك مجموعتين من اللفات في محول التوزيع: ملف الجهد العالي (HV) ولف الجهد المنخفض (LV). يتم توصيل الملف ذو الجهد العالي بمصدر الطاقة الوارد، بينما يتم توصيل الملف ذو الجهد المنخفض بنظام التوزيع الذي يوفر الطاقة للمستخدمين النهائيين. عادة ما تكون هذه اللفات مصنوعة من النحاس أو الألومنيوم ويتم عزلها بعناية عن بعضها البعض وعن القلب لمنع حدوث دوائر قصيرة.
عازلة
يتم استخدام أنواع مختلفة من العزل في جميع أنحاء المحول لمنع حدوث دوائر قصيرة وتقليل فقد الطاقة. وتشمل المواد العازلة ورق السليلوز، وألواح الضغط، والورنيش، والسوائل العازلة المتخصصة مثل زيت المحولات.
زيت المحولات
هذا سائل بالغ الأهمية يستخدم للتبريد والعزل. يدور في جميع أنحاء المحول، ويبدد الحرارة الناتجة عن المجالات المغناطيسية والحمل الكهربائي. يوفر الزيت أيضًا العزل بين اللفات والقلب.
اضغط على المغير
تحتوي بعض محولات التوزيع على مبدل صنبور، والذي يسمح بتعديل نسبة الدوران. وهذا مفيد للتعويض عن انخفاض الجهد أو الارتفاع في جهد الإمداد، وبالتالي الحفاظ على جهد الخرج المطلوب.
البطانات
البطانات المحولات عبارة عن عوازل تسمح بمرور كابلات الجهد العالي من الجزء الخارجي للمحول إلى الداخل، مع توفير الحماية ضد الوميض الكهربائي وعزل الأجزاء الحية عن الأرض والأشياء الموصلة الأخرى.
حماية التيار الزائد
يتم تضمين أجهزة مثل قواطع الدائرة أو الصمامات لحماية المحول في حالة ظروف التيار الزائد، والتي قد تنتج عن دوائر قصيرة أو حالات التحميل الزائد.
هيكل الدعم الميكانيكي
يحتوي الغلاف المعدني أو الخزان على القلب والملفات، مما يوفر الدعم الهيكلي والحماية ضد البيئة. يشتمل هذا الهيكل أيضًا على حوامل للبطانات ومبدل الصنبور، إذا كان موجودًا.
صنابير الرادياتير والصرف
تستخدم هذه المكونات لتبريد زيت المحولات. تعمل ملفات الرادياتير على تسهيل تبديد الحرارة، بينما تسمح صنابير الصرف بإزالة الحطام المتراكم أو الرطوبة من الزيت.
جهاز تخفيف الضغط
للتعامل مع أي تراكم للضغط داخل المحول، يتم تضمين جهاز تخفيف الضغط، غالبًا ما يكون صمام تخفيف الضغط أو أنبوب النازف. وهذا يمنع المحول من التلف بسبب الضغط الزائد، والذي يمكن أن يحدث بسبب ارتفاع درجة الحرارة أو الأعطال داخل نظام العزل.
تتابع بوخهولز
يتم تركيب مرحل Buchholz في المحولات المملوءة بالزيت للكشف عن الأعطال الداخلية، وهو يراقب حالة إنتاج النفط والغاز العازل داخل خزان الحفظ. يمكن أن يشير إلى خطأ وشيك قبل أن يصبح كارثيًا.
كيفية صيانة محولات التوزيع
الفحص العيني
قم بإجراء فحوصات بصرية منتظمة للمحول لتحديد أي علامات للضرر المادي أو التسريبات أو تراكم الأوساخ أو زحف الغطاء النباتي. تحقق من وجود أي تشوهات مثل الصدأ أو التآكل أو المكونات السائبة.
مراقبة مستوى الزيت وجودته
تأكد من الحفاظ على مستوى الزيت داخل المحول بشكل صحيح. يمكن أن يؤدي انخفاض مستويات الزيت إلى ارتفاع درجة الحرارة وعدم كفاية العزل. بالإضافة إلى ذلك، اختبر جودة الزيت بانتظام باستخدام تحليل الغاز المذاب (DGA) لمراقبة الأخطاء الأولية أو تدهور العزل.
التحكم في درجة الحرارة والرطوبة
راقب درجة الحرارة حول المحول لتجنب ارتفاع درجة الحرارة، مما قد يؤدي إلى انهيار العزل. تأكد من أن المنطقة المحيطة بالمحول جيدة التهوية وخالية من الرطوبة لمنع التكثيف الذي قد يؤدي إلى مشاكل العزل.
فحص البطانة ومغير الصنبور
فحص حالة البطانات بحثًا عن أي علامات تشقق أو تدهور. بالنسبة للمحولات المزودة بمبدلات حنفية عند التحميل، قم بفحص الآلية للتأكد من التشغيل السليم والنظافة.
صيانة نظام التبريد
إذا كان المحول يحتوي على مشعاع أو نظام تبريد بمروحة، فتأكد من إبقائه نظيفًا وخاليًا من الحطام. يمكن أن تؤدي مرشحات الهواء المسدودة أو الزعانف المسدودة إلى إضعاف كفاءة التبريد.
التنظيف الروتيني
حافظ على نظافة المحول عن طريق إزالة أي حطام أو أوراق أو مواد أخرى قد تكون تراكمت على الهيكل. سيساعد ذلك على منع الحرائق المحتملة الناجمة عن النباتات الجافة أو تقليل مخاطر فشل العزل بسبب التلوث.
فحص التأريض والربط
تأكد من أن جميع التوصيلات الأرضية تظل آمنة ولم تتآكل بمرور الوقت. يمكن أن يؤدي التأريض السيئ إلى مخاطر تتعلق بالسلامة وتعطل المعدات.
مراقبة الحمل
مراقبة حمل المحول للتأكد من أنه ضمن نطاق التشغيل المقبول. يمكن أن يؤدي التحميل الزائد إلى التسخين المفرط والشيخوخة المبكرة لمكونات المحولات.
اختبار مقاومة العزل
قم بقياس مقاومة العزل بشكل دوري لاكتشاف أي تدهور في نظام العزل. قد تشير القراءات المنخفضة إلى الحاجة إلى مزيد من التحقيق أو الصيانة.
التصوير الحراري
استخدم التصوير الحراري بالأشعة تحت الحمراء للكشف عن النقاط الساخنة التي قد تشير إلى زيادة التحميل على الملفات، أو المكونات الفاشلة، أو التوصيلات السائبة.
جدولة الصيانة الوقائية
إنشاء جدول صيانة وقائية يتوافق مع توصيات الشركة المصنعة والمتطلبات التنظيمية المحلية. وينبغي مراجعة هذا الجدول الزمني وتحديثه بانتظام حسب الضرورة.
حفظ السجلات
الاحتفاظ بسجلات مفصلة لجميع أنشطة الصيانة، بما في ذلك التواريخ والنتائج والإجراءات المتخذة. يمكن أن تكون هذه البيانات التاريخية لا تقدر بثمن لتتبع حالة المحولات وجدولة الصيانة المستقبلية.
تعد محولات التوزيع مكونًا أساسيًا في الشبكة الكهربائية، مما يسهل نقل وتوزيع الطاقة الكهربائية بكفاءة. إنها تعمل على مبدأ الحث الكهرومغناطيسي لتحويل التيار المتردد عالي الجهد (AC) من خطوط النقل إلى تيار متردد منخفض الجهد لاستخدامه في المنازل والشركات والصناعات.
يكمن جوهر وظيفة المحول في مجموعتين من الملفات، المعروفة باسم اللفات: الملف عالي الجهد (الأساسي) والملف ذو الجهد المنخفض (الثانوي). يتم فصل هذه اللفات جسديًا ولكنها مقترنة مغناطيسيًا. عندما تدخل كهرباء التيار المتردد ذات الجهد العالي إلى الملف الأولي، فإنها تتسبب في أن يصبح الملف مغناطيسًا كهربائيًا، مما يؤدي إلى ظهور مجال مغناطيسي حول القلب.
عندما يتغير المجال المغناطيسي في شدته واتجاهه بالتزامن مع شكل موجة التيار المتردد الواردة، فإنه يمر عبر الملف الثانوي. هذا المجال المغناطيسي المتغير داخل الملف الثانوي يولد تيارًا كهربائيًا في الملف وفقًا لقانون فاراداي للحث الكهرومغناطيسي. يتطابق تردد التيار المستحث مع تردد الجهد المطبق من خطوط النقل.
تتميز محولات التوزيع أيضًا بآلية النقر، والتي تسمى غالبًا مبدل الصنبور، والذي يسمح بتعديل نسبة الدوران ديناميكيًا. يعد هذا أمرًا مهمًا للحفاظ على خرج الجهد الصحيح على الرغم من الاختلافات في جهد الإمداد أو ظروف الحمل.
من حيث التبريد، فإن معظم محولات التوزيع تكون مغمورة بالسائل، ومملوءة بزيت المحولات، والذي يعمل بمثابة عازل كهربائي ومبرد. عندما يعمل المحول، فإنه يولد الحرارة بسبب فقدان المقاومة داخل اللفات والقلب. يدور الزيت من خلال المحول، ويمتص الحرارة ويوزعها، والتي يتم تبديدها بعد ذلك من خلال المبرد أو نظام التبريد.
عادة ما يتم تركيب محولات التوزيع على منصات خرسانية أو معدنية ومجهزة بميزات السلامة مثل صمامات تحرير الضغط، وخزانات الزيت، ومرحلات Buchholz للحماية من الحرارة الزائدة والأخطاء داخل نظام العزل.
تم تصميم محولات التوزيع لتكون قوية وموثوقة وفعالة من حيث التكلفة، مما يوفر خفض الجهد اللازم لتوزيع الطاقة بشكل آمن وفعال على مسافات أقصر للمستخدمين النهائيين. يأخذ تصميمها في الاعتبار ظروف التشغيل المختلفة، بما في ذلك درجات الحرارة القصوى، والضغط الميكانيكي، والضغوط الكهربائية لضمان أداء موثوق به في ظل ظروف التشغيل العادية ويمكنها تحمل الأحداث العابرة دون فشل.
كيفية اختيار محول التوزيع
القوة الكهربائية
تحديد معدلات جهد الإدخال (الأساسي) والإخراج (الثانوي) بناءً على جهد الإمداد ومتطلبات الحمل. يجب أن يتطابق الجهد الثانوي الاسمي للمحول مع الجهد القياسي للتوزيع على الأحمال المتصلة.
تصنيف KVA (القدرة)
حجم المحول من حيث كيلو فولتامبير (kVA) للتعامل مع الحد الأقصى للحمل المتوقع بهامش كاف. من المستحسن تحديد سعة محول توفر ما لا يقل عن 20-25% من الإرتفاع فوق أعلى حمل متوقع لتجنب التحميل الزائد والسخونة الزائدة.
نسبة المعاوقة
تؤثر مقاومة المحول على تيار الدائرة القصيرة وتنظيم الجهد. تحد نسبة المعاوقة الأعلى من تيارات الدائرة القصيرة وتوفر تنظيمًا أفضل للجهد في ظل ظروف الحمل المختلفة. اختر تصنيف المعاوقة الذي يوازن بين هذه الاعتبارات ويتوافق مع متطلبات حماية النظام.
تكوين المراحل واللف
حدد تكوين الطور المناسب (أحادي الطور أو ثلاثي الطور) بناءً على نوع الأحمال التي يتم تقديمها. وبالمثل، يجب اختيار نوع توصيل الملف (Delta أو Wye للابتدائي والثانوي) ليتوافق مع تكوين النظام واحتياجات التخفيف التوافقي.
نوع العلبة
حدد نوع العلبة بناءً على البيئة التي سيتم تركيب المحول فيها. تعتبر المحولات المفتوحة (النوع الجاف) مناسبة للتركيبات الداخلية ذات البيئات الخاضعة للرقابة، في حين توفر المحولات المملوءة بالسوائل أمانًا إضافيًا ضد مخاطر الحريق والانفجار وهي مناسبة للتركيبات الخارجية.
طريقة التبريد
اختر بين المحولات ذاتية التبريد، أو الهواء القسري، أو المبردة بالسائل (الزيت) استنادًا إلى درجات الحرارة المحيطة المتوقعة، وملف تعريف الحمل، وقيود المساحة. تعد المحولات المبردة بالسائل أكثر كفاءة وموثوقية بشكل عام ولكنها أيضًا أكثر تكلفة.
التدقيق المطلوب
التأكد من أن المحول يتوافق مع المعايير الوطنية والدولية ذات الصلة، مثل IEEE وANSI وIEC، والتي تحدد متطلبات السلامة والأداء والاختبار للمحولات.
الظروف البيئية
ضع في اعتبارك الظروف البيئية التي سيتم وضع المحول فيها، مثل الارتفاع ودرجات الحرارة القصوى والرطوبة والأجواء المسببة للتآكل والنشاط الزلزالي. قد تتطلب بعض هذه الشروط تصميمات أو مواد خاصة لضمان التشغيل الموثوق.
العمر المتوقع للخدمة
قم بتقييم عمر الخدمة المتوقع للمحول بناءً على ممارسات التطبيق والصيانة. عادةً ما تستمر المحولات ذات المواد والبناء عالي الجودة لفترة أطول وتكون التكلفة الإجمالية للملكية أقل.
كفاءة
اختر المحولات ذات معدلات الكفاءة العالية، مما سيؤدي إلى تقليل فقدان الطاقة وخفض تكاليف الطاقة بمرور الوقت. تعتبر المحولات عالية الكفاءة مفيدة بشكل خاص للتطبيقات ذات التقلبات الكبيرة في الأحمال.
ميزات السلامة
ابحث عن المحولات التي تتضمن ميزات أمان مدمجة مثل أجهزة تخفيف الضغط، وخزانات الحفظ، ومرحلات Buchholz للحماية من الأعطال وارتفاع درجة الحرارة.
دعم الشركة المصنعة والضمان
اختر شركة مصنعة ذات سمعة طيبة تقدم دعمًا شاملاً، بما في ذلك المساعدة الفنية وتوافر قطع الغيار والضمان الذي يغطي عيوب التصنيع.
الشهادات
مصنعنا
تضم مجموعة Yawei أكثر من 180 شخصًا هندسيًا وفنيًا، وأكثر من 1200 موظف، وتغطي مساحة قدرها 240,000 مترًا مربعًا.
لدينا قدرة إنتاجية قوية وقمنا ببناء فريق تسويق عالي الكفاءة. تشمل المنتجات محولات الجهد العالي للغاية 110 كيلو فولت-3-5220 كيلو فولت و500 كيلو فولت، ومحولات النوع الجاف 35 كيلو فولت أو أقل، والمحولات المغمورة بالزيت، والمحولات المعدنية غير المتبلورة، ومحولات الطاقة الجديدة لتخزين طاقة الرياح والطاقة الشمسية، والمحطات الفرعية الجاهزة والمحولات الخاصة مثل المفاعلات ومحولات الأفران الكهربائية ومحولات المعدل ومحولات التعدين ومحولات الانقسام ومحولات تحويل الطور بمواصفات مختلفة. من أجل ضمان تنفيذ التصميم المتقدم وتكنولوجيا التصنيع، تم استبدال بعض المعدات الرئيسية والقوالب والأدوات وتحسينها بأحدث التقنيات لتلبية متطلبات جودة المنتج.
التعليمات
س: ما هو الغرض من محول التوزيع؟
س: كيف يعمل محول التوزيع؟
س: ما هي مستويات الجهد النموذجية لمحولات التوزيع؟
س: كيف يمكنك تحديد حجم محول التوزيع؟
س: ما هو الفرق بين محول التوزيع من النوع الجاف والمملوء بالسائل؟
س: كيف يمكنك تحديد المعاوقة المناسبة لمحول التوزيع؟
س: كيف يمكنك تقليل الضوضاء المسموعة الناتجة عن محولات التوزيع؟
س: ما هو العمر المتوقع لمحول التوزيع؟
س: كم مرة يجب فحص وصيانة محول التوزيع؟
س: كيف يمكنك تحديد كفاءة محول التوزيع؟
س: ما هي أهمية اختبار الزيت الروتيني في محولات التوزيع؟
س: ما هو دور مغير الصنبور في محول التوزيع؟
س: كيف يمكنك تقليل الضوضاء المسموعة الناتجة عن محولات التوزيع؟
س: ما هو دور محول الرفع مقابل محول التخفيض في التوزيع؟
س: كيف يؤثر اختيار المواد الأساسية على أداء محول التوزيع؟
س: ما أهمية ريليه بوخهولز في محول التوزيع؟
س: كيف يمكنك حساب تصنيف kVAR لمحول التوزيع؟
س: ما أهمية التأريض الصحيح لمحولات التوزيع؟
س: هل يمكن تجديد محولات التوزيع؟
س: ما هو تأثير اختلال الجهد على محولات التوزيع؟
