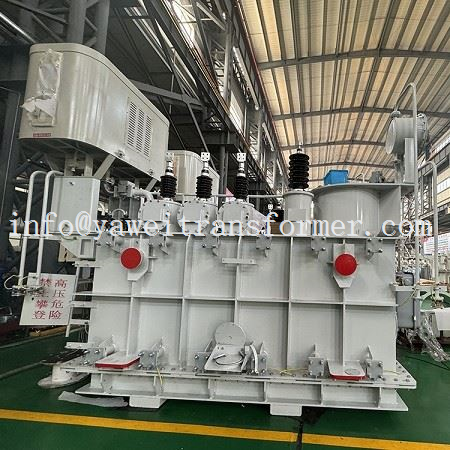

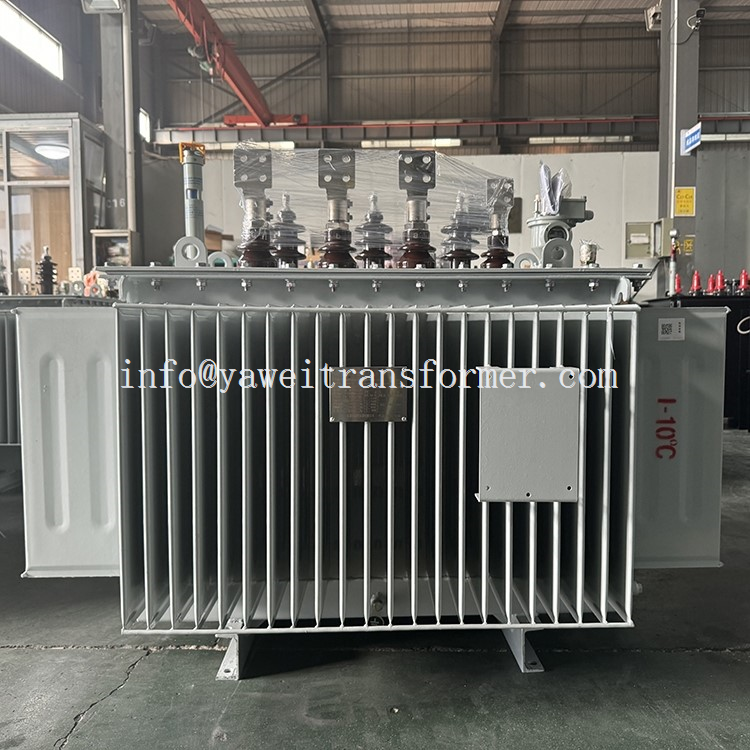

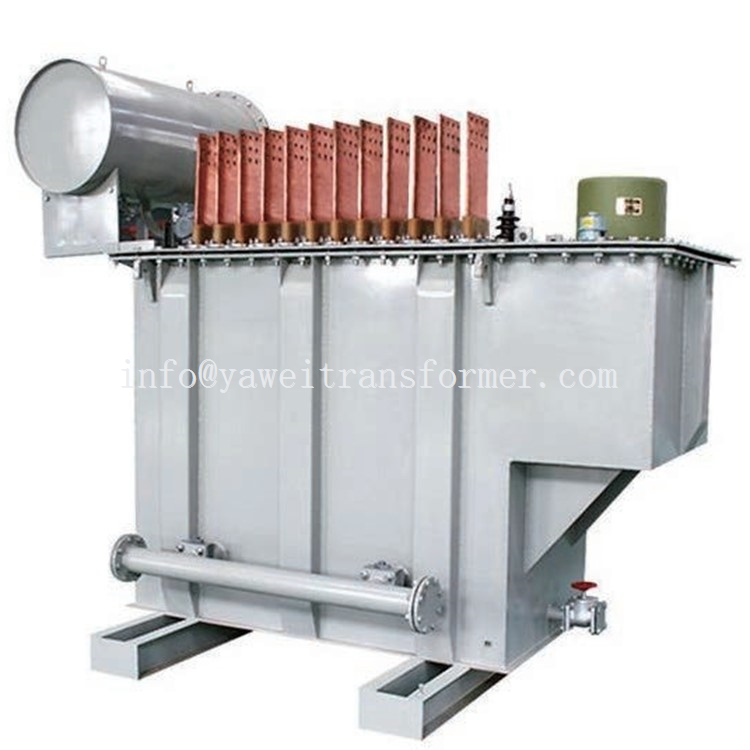

المحولات المغمورة بالزيت هي نوع من محولات الطاقة التي يتم فيها غمر القلب واللفات في الزيت العازل. يخدم هذا الزيت أغراضًا متعددة، مما يعزز أداء المحول وطول عمره.
العزل والتبريد: الدور الأساسي للزيت العازل هو توفير العزل الكهربائي بين اللفات وتبديد الحرارة المتولدة أثناء التشغيل. يدور الزيت داخل المحول، ويمتص الحرارة من القلب والملفات وينقلها إلى السطح الخارجي أو إلى أنظمة التبريد الخارجية.
أنواع الزيوت العازلة: يشيع استخدام الزيوت المعدنية بسبب خصائصها العازلة الجيدة والتوصيل الحراري. ومع ذلك، هناك أيضًا زيوت غير معدنية مثل الزيوت الهيدروكربونية القائمة على السيليكون أو الزيوت الهيدروكربونية الاصطناعية، والتي توفر مقاومة أفضل للحريق وخصائص بيئية.
بناء المحولات: عادة ما يتم تصنيع القلب والملفات في المحولات المغمورة بالزيت من الفولاذ عالي الجودة والنحاس أو الألومنيوم، على التوالي. يتم غمر هذه المكونات بالكامل في الزيت العازل، ويتم وضعها داخل خزان قوي ومحكم الغلق.
ميزات السلامة: لإدارة المخاطر التشغيلية، تم تجهيز هذه المحولات بميزات السلامة مثل أجهزة تخفيف الضغط، ومؤشرات مستوى الزيت، ومرحلات Buchholz (التي تكتشف فقاعات الغاز التي يمكن أن تشير إلى أعطال داخلية).
الكفاءة والأداء: يساعد الغمر بالزيت في الحفاظ على كفاءة المحول عن طريق تقليل مقاومة اللف وفقد القلب. كما أنه يسمح بتصميمات أكثر إحكاما مقارنة بالمحولات من النوع الجاف، حيث أن الزيت هو مبرد أكثر فعالية من الهواء.
متطلبات الصيانة: تشمل الصيانة الدورية اختبار الزيت للتأكد من قوة العزل، ومحتوى الرطوبة، ووجود الغازات الذائبة، والتي يمكن أن تشير إلى أعطال داخلية. يتطلب الخزان والبطانات والمكونات الأخرى أيضًا إجراء عمليات فحص دورية.
الاعتبارات البيئية: يشكل تسرب النفط وانسكاباته مصدر قلق بالنسبة للمحولات المغمورة بالزيت، مما يتطلب معالجة دقيقة وإجراءات وقائية بيئية محتملة. يتزايد استخدام الزيوت القابلة للتحلل الحيوي كوسيلة للتخفيف من الأثر البيئي.
التطبيق: تُستخدم هذه المحولات على نطاق واسع في تطبيقات مختلفة، بما في ذلك توزيع الطاقة الخدمية والصناعية والتجارية، نظرًا لموثوقيتها وقدراتها العالية على تصنيف الطاقة.

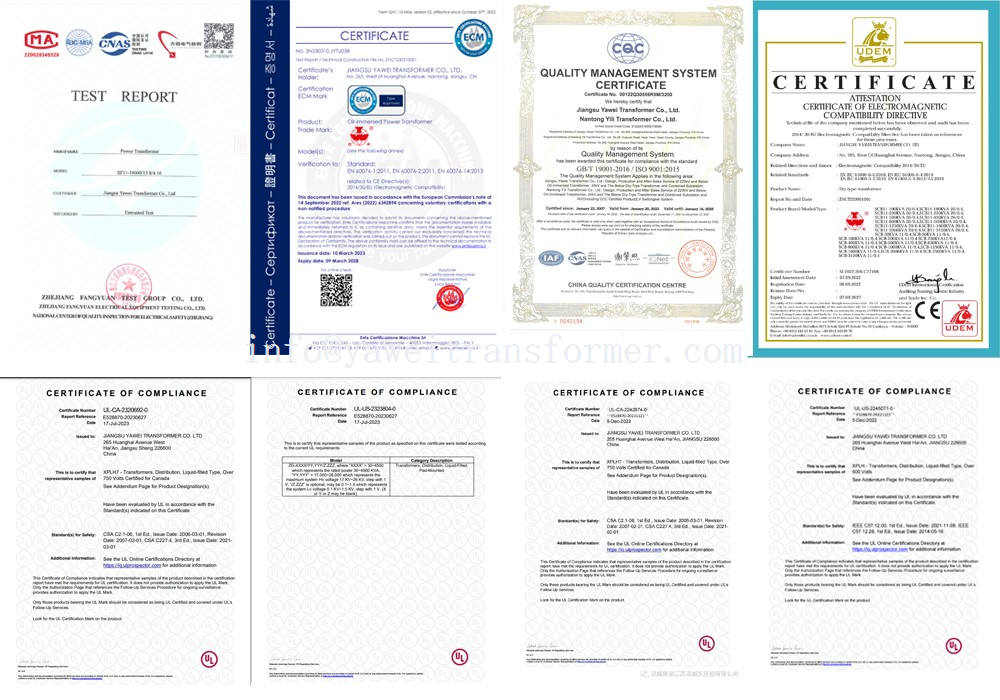

معايير الجودة للمنتج
1.نظام إدارة الجودة GB/T 19001-2016 ISO 9001:2015
يتم التحكم في تشغيل نظام YAWEI بالكامل وإدارته بشكل صارم. وهذا يضمن جودة المنتجات والمواد في جميع المراحل، بدءًا من تلقي طلبات العملاء وحتى التصميم والمواد والإنتاج والتركيب والاختبار والتعبئة والتغليف والتسليم وما بعد البيع، وكلها تعمل وفق عمليات صارمة ومترابطة منطقيًا.
2. شهادة الامتثال لـ UL وCUL
تم تقييم المحولات المثبتة على لوحة YaWei بواسطة UL وفقًا لمعايير الولايات المتحدة وكندا. محولنا معتمد من UL بناءً على المعايير الكندية (معايير CSA).
3. شهادة الاعتماد CE
المعيار: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 يؤكد أن الجودة الفنية لشركة YAWEI تلبي متطلبات جميع المعايير الدولية المحددة لمختبرات الاختبار والمعايرة. تم اختبار جميع منتجات YAWEI بالكامل في غرفة اختبار مؤهلة قبل مغادرة المصنع، مما يضمن الجودة المستقرة ويوفر راحة البال المطلقة للعملاء.
خصائص محول الطاقة Yawei

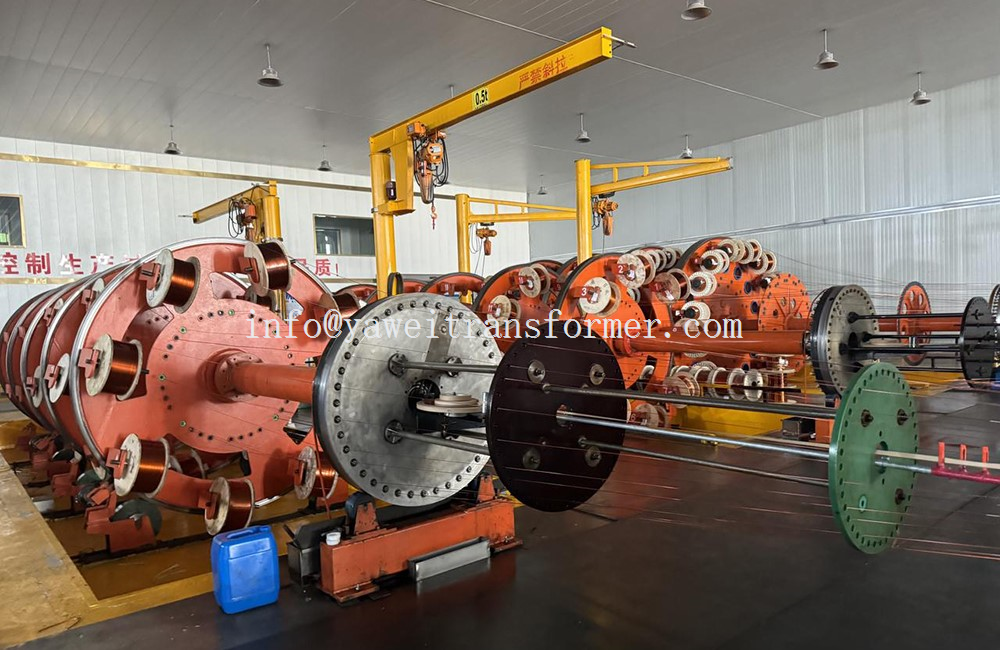

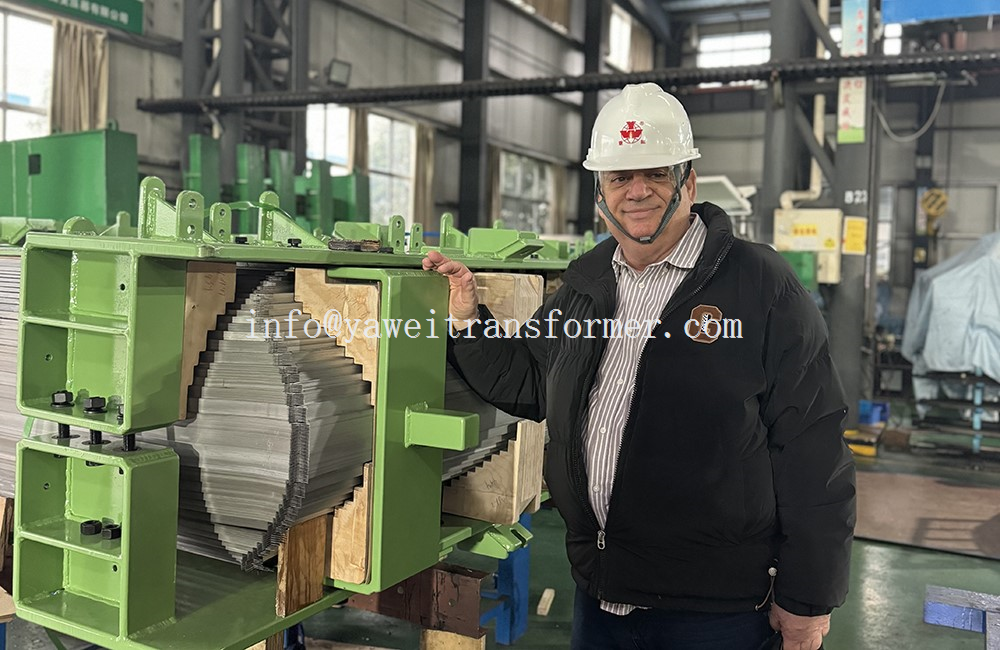

تغطية خط إنتاج كامل للمحولات من الأسلاك المتعرجة، وقص ولفائف السيليكون، وإنتاج خزان زيت المحولات، والبحث والتطوير في محولات الطاقة، والاختبار والتركيب والإنتاج.

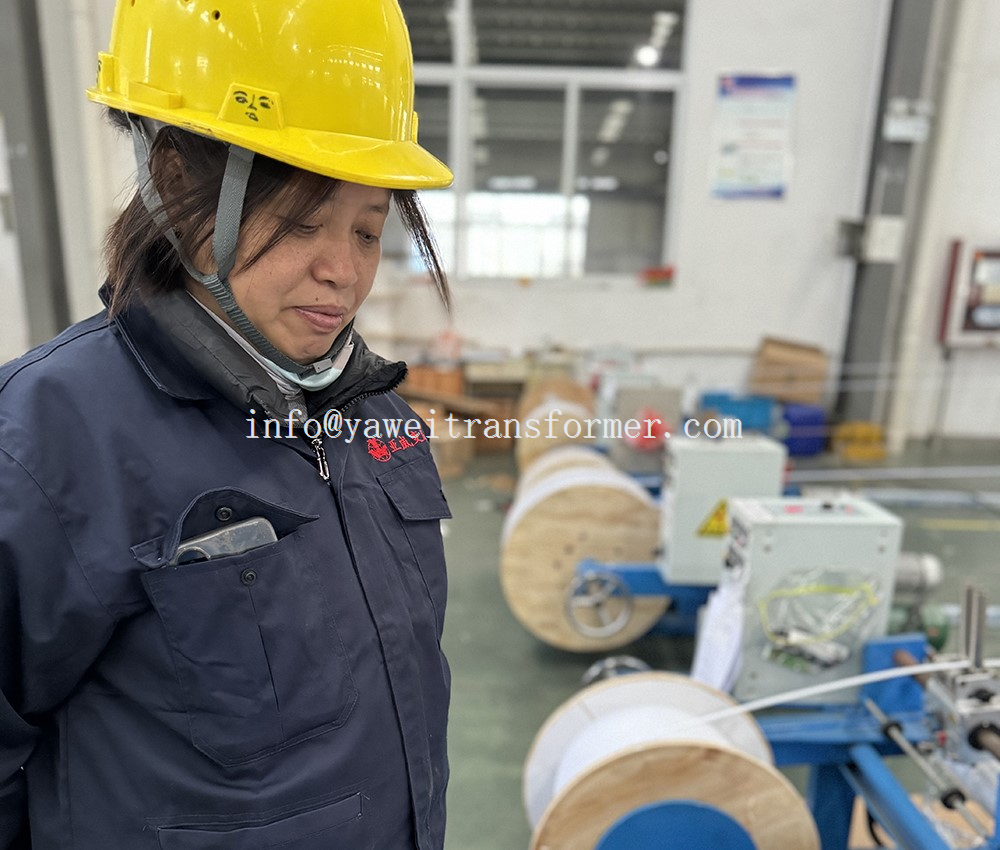

خط تغليف الأسلاك العازلة الأوتوماتيكي Yawei. لدى Yawei خطوط لف أوتوماتيكية وأفقية ورأسية ويدوية تأتي حسب طلب السعة المختلفة.
يتميز اللف على اللفات الأولية والثانوية بهيكل تصميم ممتاز لمساعدة الماكينة على العمل بفعالية.
خط تغليف الأسلاك العازلة
ورشة صب خزان زيت المحولات Yawei. العمل المهني والفريق لمتطلبات العفن المختلفة.

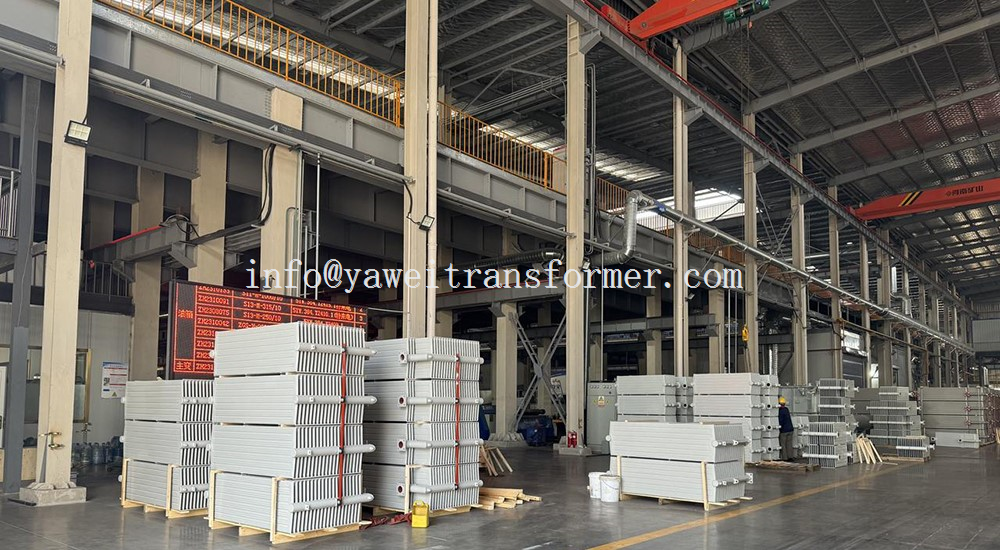

ورشة إنتاج زعانف/رادياتير التكوين Yawei.

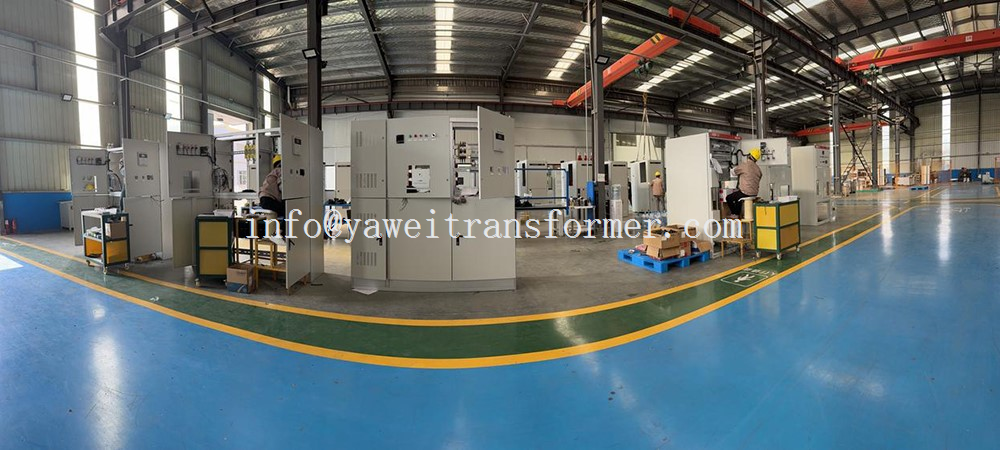

ورشة عمل الخزانة الأمامية للمحولات Yawei
|
محول طاقة مزدوج اللف 110 كيلو فولت على مبدل الحمل |
||||||
|
تقييم |
الجهد المشترك |
لا يوجد فقدان للحمل |
فقدان التحميل |
لا يوجد تحميل الحالي |
مقاومة ماس كهربائى |
|
|
الجهد العالي |
LV |
|||||
|
6300 كيلو فولت أمبير |
110 كيلو فولت ± 8
115 كيلو فولت ± 8 |
6.3 كيلو فولت |
10 |
36 |
0.8 |
10.5 |
|
8000 كيلو فولت أمبير |
12 |
45 |
0.8 |
|||
|
10000 كيلو فولت أمبير |
14.2 |
53 |
0.74 |
|||
|
12500 كيلو فولت أمبير |
16.8 |
63 |
0.74 |
|||
|
16000 كيلو فولت أمبير |
20.2 |
77 |
0.69 |
|||
|
20000 كيلو فولت أمبير |
24 |
93 |
0.69 |
|||
|
25000 كيلو فولت أمبير |
28.4 |
110 |
0.64 |
|||
|
31500 كيلو فولت أمبير |
33.8 |
133 |
0.64 |
|||
|
40000 كيلو فولت أمبير |
40.4 |
156 |
0.58 |
|||
|
50000 كيلو فولت أمبير |
47.8 |
194 |
0.58 |
|||
|
63000 كيلو فولت أمبير |
56.8 |
234 |
0.52 |
|||
|
محول طاقة متعرج ثلاثي الطور 110 كيلو فولت على مغير الحمل |
||||||
|
تقييم |
الجهد المشترك |
لا يوجد فقدان للحمل |
فقدان التحميل |
لا يوجد تحميل الحالي |
||
|
الجهد العالي (كيلو فولت) |
الجهد المتوسط (كيلو فولت) |
الجهد المنخفض (كيلو فولت) |
||||
|
6300 كيلو فولت أمبير |
110 كيلو فولت ± 8
115 كيلو فولت ± 8
|
35 كيلو فولت |
6.3 كيلو فولت |
12 |
47 |
0.95 |
|
8000 كيلو فولت أمبير |
14.4 |
56 |
0.95 |
|||
|
10 ميجا فولت أمبير |
17.1 |
66 |
0.89 |
|||
|
12.5 ميجا فولت أمبير |
20.2 |
78 |
0.89 |
|||
|
16 ميجا فولت أمبير |
24.2 |
95 |
0.84 |
|||
|
20 ميجا فولت أمبير |
28.6 |
112 |
0.84 |
|||
|
25 ميجا فولت أمبير |
33.8 |
133 |
0.78 |
|||
|
31.5 ميجا فولت أمبير |
40.2 |
157 |
0.78 |
|||
|
40 ميجا فولت أمبير |
48.2 |
189 |
0.73 |
|||
|
50 ميجا فولت أمبير |
56.9 |
225 |
0.73 |
|||
|
63 ميجا فولت أمبير |
67.7 |
270 |
0.67 |
|||
المنتجات الرئيسية لشركة YAWEI
