الوصف
معلمات التقنية

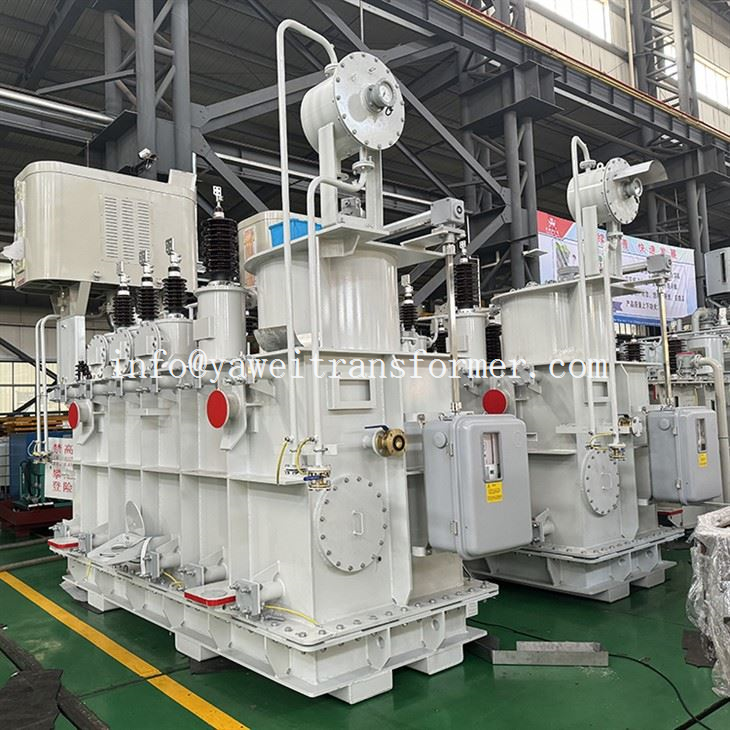

محول الطاقة هو جهاز كهربائي مهم يستخدم في أنظمة نقل وتوزيع الطاقة لنقل الطاقة الكهربائية بين مستويين أو أكثر من مستويات الجهد. إنه يلعب دورًا أساسيًا في توفير الكهرباء بكفاءة وموثوقية في مختلف القطاعات.
منتجات ذات صله
هنا مقدمة رئيسية لمحولات الطاقة
تعريف:محول الطاقة هو جهاز ثابت يقوم بتحويل الطاقة الكهربائية بين دائرتين أو أكثر من خلال الحث الكهرومغناطيسي. وهو يتألف من ملفين أو أكثر من الأسلاك المعزولة الملفوفة حول قلب مصنوع من مادة مغناطيسية. يستقبل الملف الأولي الطاقة الكهربائية عند مستوى جهد واحد، بينما يسلمها الملف الثانوي عند مستوى جهد مختلف.
المكونات الرئيسية
جوهر:عادةً ما يكون القلب مصنوعًا من الحديد أو الفولاذ الرقائقي، ويوفر مسارًا مغناطيسيًا منخفض المقاومة للمحول. إنه يعزز كفاءة نقل الطاقة عن طريق تقليل تسرب التدفق المغناطيسي.
اللفات:الملفات الأولية والثانوية، أو اللفات، عبارة عن موصلات معزولة ملفوفة حول القلب. يحدد عدد اللفات في كل ملف نسبة الجهد بين المدخلات والمخرجات.
عازلة:لمنع الانهيار الكهربائي وضمان التشغيل الآمن للمحول، يتم استخدام المواد العازلة مثل الورق المشرب بالزيت، ولوحة الضغط، والمواد الاصطناعية.
خزان:يتم وضع المحول في خزان مملوء بالزيت العازل لتبديد الحرارة المتولدة أثناء التشغيل ولتوفير عزل إضافي.
وظائف:تحويل الجهد التصاعدي والتنحي: محول الرفع: زيادة الجهد من الملف الأولي إلى الملف الثانوي. المحول التخفيضي: يقلل الجهد من الملف الأولي إلى الملف الثانوي.
نقل الطاقة:يحول الطاقة الكهربائية عند مستوى جهد وتيار محدد بطريقة تقلل من فقدان الطاقة.
عزل:يوفر العزل الكهربائي بين الدوائر الأولية والثانوية للسلامة ولتجنب الحلقات الأرضية.

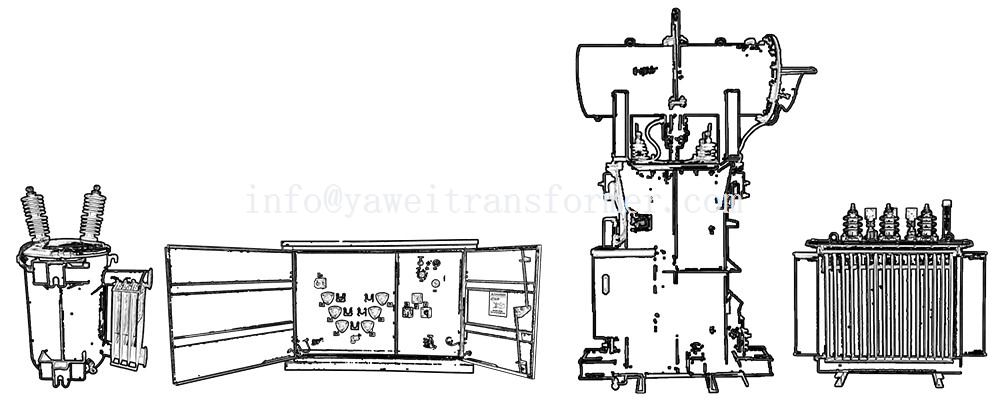

أنواع محولات الطاقة
محولات التوزيع:تستخدم في شبكات التوزيع لتزويد المستخدمين النهائيين بجهد منخفض.

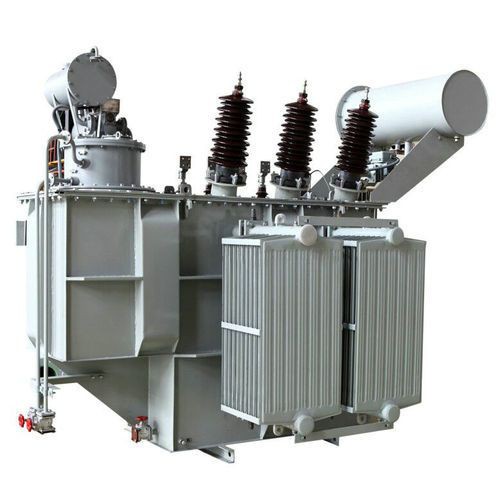

محولات الكهرباء:يستخدم في أنظمة نقل الطاقة لرفع أو خفض مستويات الجهد لمسافات طويلة.
محولات الصك:مصممة للاستخدام في أدوات القياس والمرحلات الوقائية لتقليل الفولتية والتيارات العالية.
Yawei Transformer هي شركة متخصصة في تصنيع محولات الطاقة لأكثر من 30 عامًا. لديها أكثر من 50 مهندسا والموظفين الفنيين. أكثر من 1000 موظف بمساحة 240,000 متر مربع. يمكنها إنتاج محولات الطاقة من النوع الجاف والمغمورة بالزيت. نقل الطاقة ذات الجهد العالي، محول التوزيع، محول أحادي الطور، محول ثلاثي الطور، محولات مثبتة على الوسادة، محول مثبت على عمود. حصلت آلتنا على شهادة نظام الجودة UL، EC، IEC، CNAS، SA، IEEE، ISO9001:2000. يمكنه تلبية معايير IEEE/ANSI/DOE/CSA وIEC. المحولات لديها ضمان لمدة عامين على الأقل. قبول تصنيع المعدات الأصلية وأوديإم. رحب ترحيبا حارا للتحقق مع المصنع.

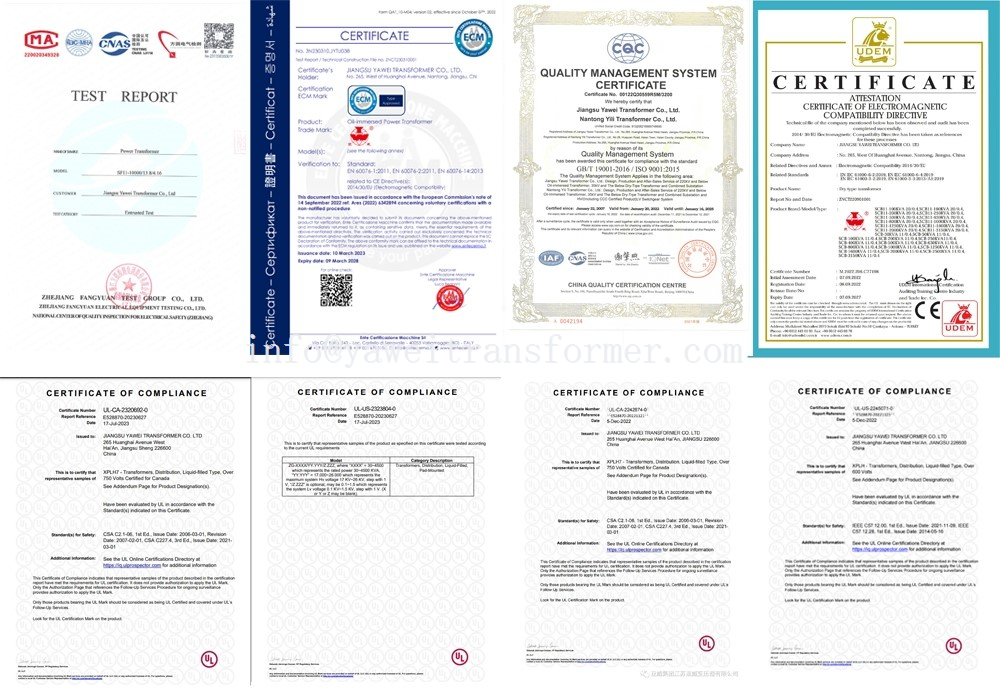

معايير جودة المنتج
نظام إدارة الجودة GB/T 19001-2016 ISO 9001: 2015
يتم التحكم في تشغيل نظام YAWEI بالكامل وإدارته بشكل صارم. وهذا يضمن جودة المنتجات والمواد في جميع المراحل، بدءًا من تلقي طلبات العملاء وحتى التصميم والمواد والإنتاج والتركيب والاختبار والتعبئة والتغليف والتسليم وما بعد البيع، وكلها تعمل وفق عمليات صارمة ومترابطة منطقيًا.
شهادة الامتثال لـ UL وCUL
تم تقييم المحولات المثبتة على لوحة YaWei بواسطة UL وفقًا لمعايير الولايات المتحدة وكندا. محولنا معتمد من UL بناءً على المعايير الكندية (معايير CSA).
شهادة الاعتماد CE
المعيار: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 يؤكد أن الجودة الفنية لشركة YAWEI تلبي متطلبات جميع المعايير الدولية المحددة لمختبرات الاختبار والمعايرة. تم اختبار جميع منتجات YAWEI بالكامل في غرفة اختبار مؤهلة قبل مغادرة المصنع، مما يضمن الجودة المستقرة ويوفر راحة البال المطلقة للعملاء.
خصائص محول الطاقة Yawei

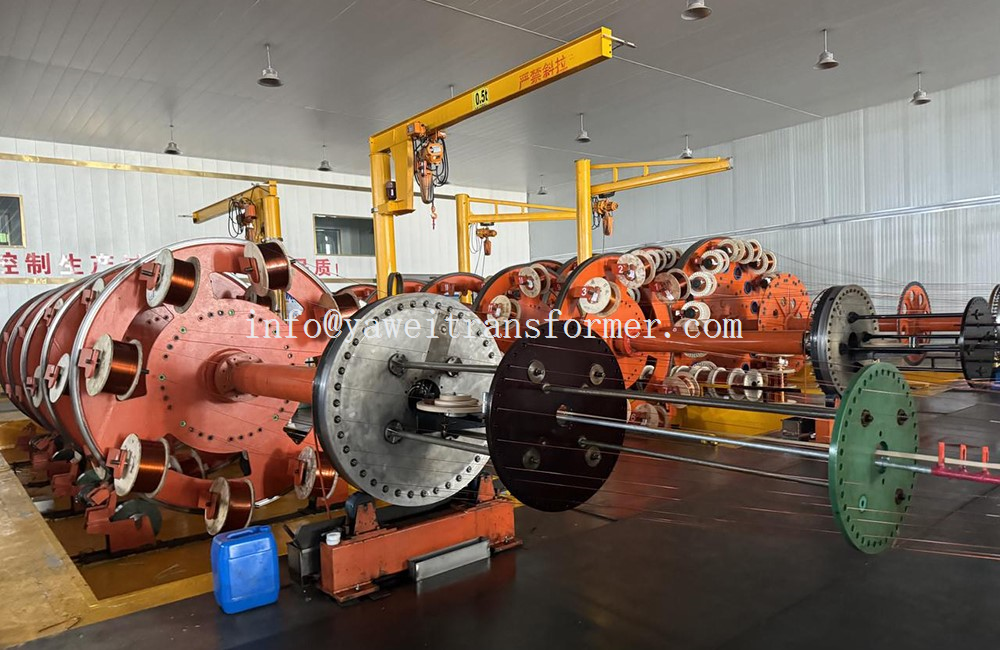

تغطية خط إنتاج كامل للمحولات من الأسلاك المتعرجة، وقص ولفائف السيليكون، وإنتاج خزان زيت المحولات، والبحث والتطوير في محولات الطاقة، والاختبار والتركيب والإنتاج.

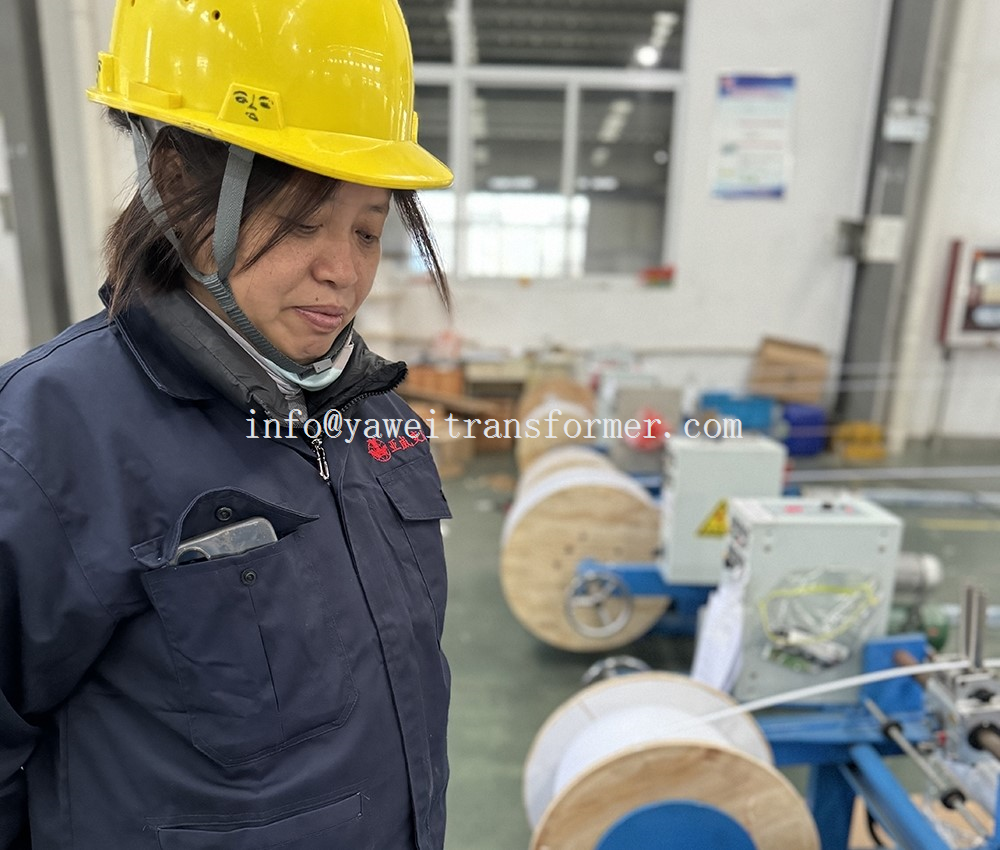

خط تغليف الأسلاك العازلة الأوتوماتيكي Yawei. لدى Yawei خطوط لف أوتوماتيكية وأفقية ورأسية ويدوية تأتي حسب طلب السعة المختلفة.
يتميز اللف على اللفات الأولية والثانوية بهيكل تصميم ممتاز لمساعدة الماكينة على العمل بفعالية.
ورشة صب خزان زيت المحولات Yawei. العمل المهني والفريق لمتطلبات العفن المختلفة.

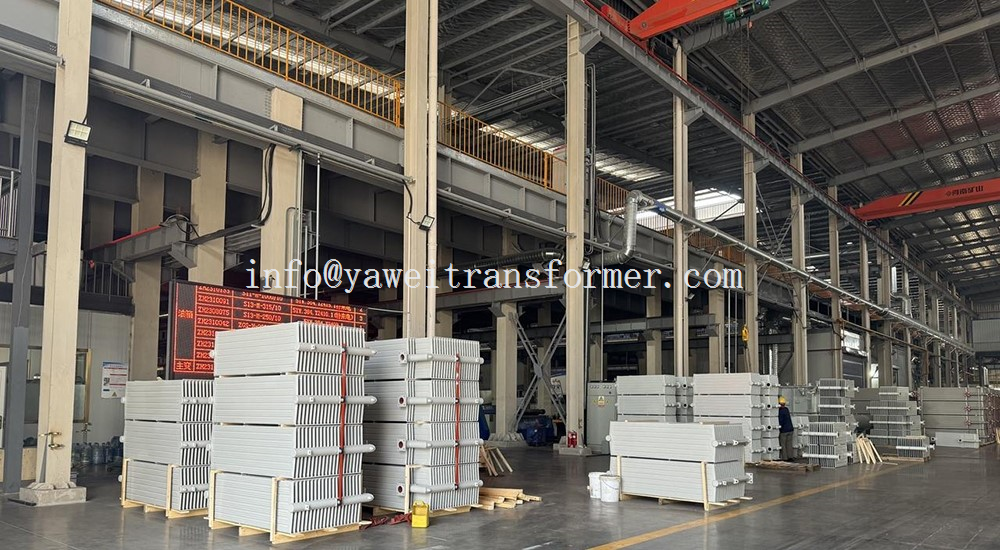

ورشة إنتاج زعانف/رادياتير التكوين Yawei.

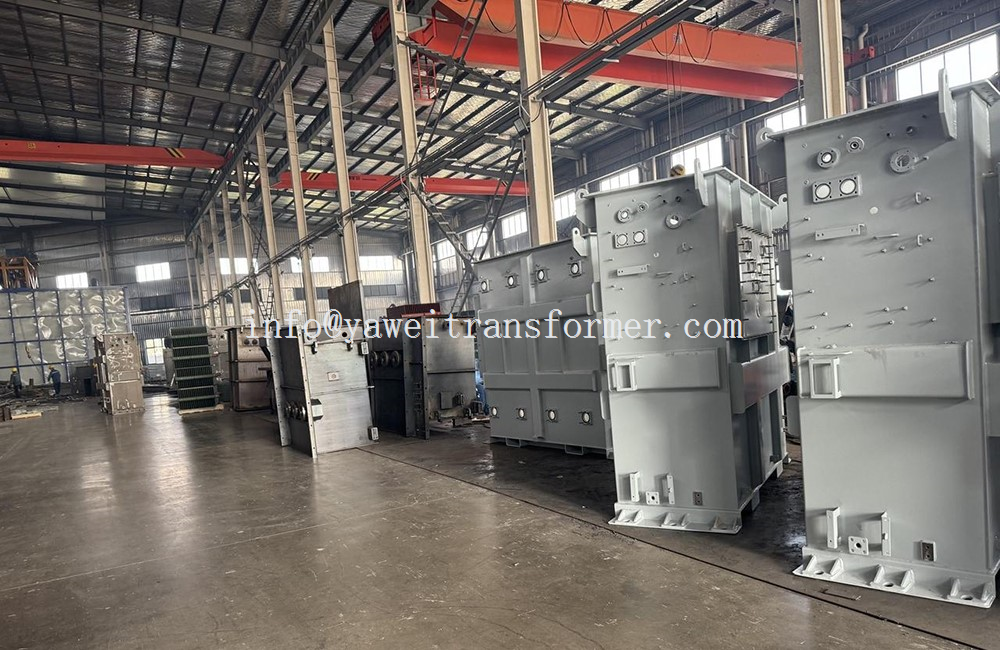

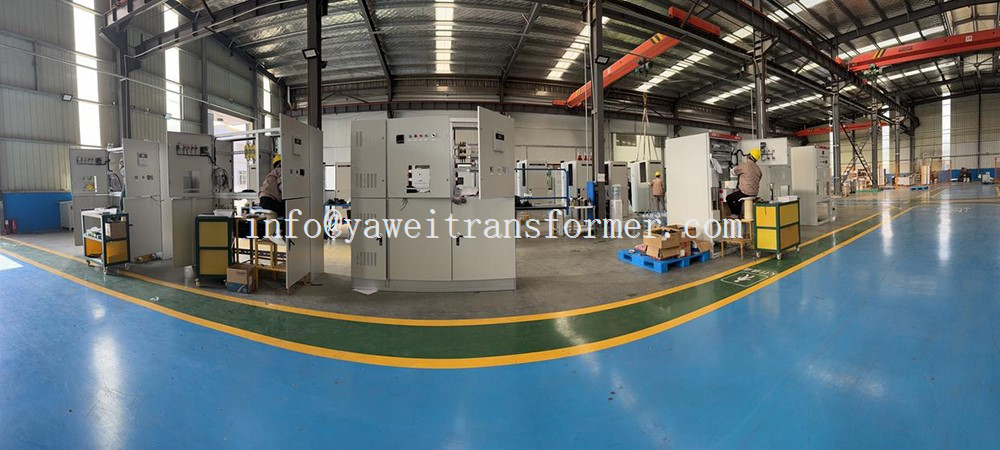

ورشة عمل الخزانة الأمامية للمحولات Yawei
|

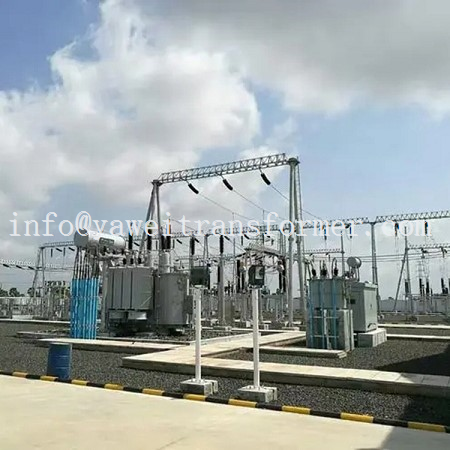

محول طاقة مزدوج اللف 110 كيلو فولت على مبدل الحمل |
||||||
|
تقييم |
الجهد المشترك |
لا يوجد فقدان للحمل |
فقدان التحميل |
لا يوجد تحميل الحالي |
مقاومة ماس كهربائى |
|
|
الجهد العالي |
LV |
|||||
|
6300 كيلو فولت أمبير |
110 كيلو فولت ± 8
115 كيلو فولت ± 8 |
6.3 كيلو فولت |
10 |
36 |
0.8 |
10.5 |
|
8000 كيلو فولت أمبير |
12 |
45 |
0.8 |
|||
|
10000 كيلو فولت أمبير |
14.2 |
53 |
0.74 |
|||
|
12500 كيلو فولت أمبير |
16.8 |
63 |
0.74 |
|||
|
16000 كيلو فولت أمبير |
20.2 |
77 |
0.69 |
|||
|
20000 كيلو فولت أمبير |
24 |
93 |
0.69 |
|||
|
25000 كيلو فولت أمبير |
28.4 |
110 |
0.64 |
|||
|
31500 كيلو فولت أمبير |
33.8 |
133 |
0.64 |
|||
|
40000 كيلو فولت أمبير |
40.4 |
156 |
0.58 |
|||
|
50000 كيلو فولت أمبير |
47.8 |
194 |
0.58 |
|||
|
63000 كيلو فولت أمبير |
56.8 |
234 |
0.52 |
|||
|
محول طاقة متعرج ثلاثي الطور 110 كيلو فولت على مغير الحمل |
||||||
|
تقييم |
الجهد المشترك |
لا يوجد فقدان للحمل |
فقدان التحميل |
لا يوجد تحميل الحالي |
||
|
الجهد العالي (كيلو فولت) |
الجهد المتوسط (كيلو فولت) |
الجهد المنخفض (كيلو فولت) |
||||
|
6300 كيلو فولت أمبير |
110 كيلو فولت ± 8
115 كيلو فولت ± 8
|
35 كيلو فولت |
6.3 كيلو فولت |
12 |
47 |
0.95 |
|
8000 كيلو فولت أمبير |
14.4 |
56 |
0.95 |
|||
|
10 ميجا فولت أمبير |
17.1 |
66 |
0.89 |
|||
|
12.5 ميجا فولت أمبير |
20.2 |
78 |
0.89 |
|||
|
16 ميجا فولت أمبير |
24.2 |
95 |
0.84 |
|||
|
20 ميجا فولت أمبير |
28.6 |
112 |
0.84 |
|||
|
25 ميجا فولت أمبير |
33.8 |
133 |
0.78 |
|||
|
31.5 ميجا فولت أمبير |
40.2 |
157 |
0.78 |
|||
|
40 ميجا فولت أمبير |
48.2 |
189 |
0.73 |
|||
|
50 ميجا فولت أمبير |
56.9 |
225 |
0.73 |
|||
|
63 ميجا فولت أمبير |
67.7 |
270 |
0.67 |
|||
المنتجات الرئيسية لشركة YAWEI
اتصل بنا
الخط الساخن: +8613776993069
الموقع الإلكتروني: www.yaweipowertransformer.com
Email: info@yaweipowertransformer.com
العنوان: رقم 265، غرب شارع هوانغهاي، نانتونغ، جيانغسو، الصين
التعليمات
س: 1. ما هي 4 أنواع من المحولات؟
ج: يمكن تصنيف المحولات بطرق مختلفة بناءً على وظيفتها وبنيتها وتطبيقها. فيما يلي أربعة أنواع شائعة من المحولات:
محولات الطاقة: تستخدم في شبكات النقل لرفع أو خفض الجهد. توجد عادةً في محطات توليد الطاقة والمحطات الفرعية الكهربائية وفي نقاط مختلفة في شبكة الطاقة. تم تصميم محولات الطاقة لتطبيقات الجهد العالي والسعة الكبيرة، مما يجعلها مناسبة لنقل الكهرباء لمسافات طويلة.
محولات التوزيع: تستخدم هذه المحولات لتخفيض الجهد للتوزيع على المستخدمين السكنيين أو التجاريين. وهي أصغر في السعة مقارنة بمحولات الطاقة ومصممة لتحقيق الكفاءة عند مستويات الحمل المنخفضة الموجودة عادةً في شبكات التوزيع. هذه هي المحولات التي يتم مشاهدتها بشكل شائع على أعمدة الكهرباء أو في الصناديق الأرضية في الأحياء. محولات العزل: تم تصميم محول العزل لفصل دائرتين، مما يسمح بأخذ طاقة التيار المتردد من جهاز واحد وتغذيتها بجهاز آخر دون توصيل الدائرتين كهربائياً. توفر هذه المحولات عزلًا كهربائيًا وغالبًا ما تستخدم للسلامة، ولمنع الصدمات، وفي المعدات الحساسة حيث يكون مصدر الطاقة النظيف ضروريًا.
محولات الأجهزة: تستخدم هذه المحولات مع أجهزة القياس والحماية. وهي تشمل المحولات الحالية (CTs) والمحولات المحتملة (PTs). تُستخدم أجهزة CT لقياس التيار وحماية سلامة الشبكة، وتستخدم أجهزة PT لقياس الجهد. تعتبر هذه المحولات ضرورية للمراقبة الدقيقة لنظام إمداد الطاقة والتحكم فيه وحمايته. يلعب كل نوع من المحولات دورًا حاسمًا في توليد ونقل وتوزيع الطاقة الكهربائية، مما يضمن السلامة والكفاءة في الشبكة الكهربائية.
س: 2. ما الفرق بين محول الطاقة والمحول العادي؟
ج: مصطلح "المحول العادي" ليس تصنيفًا تقنيًا في الهندسة الكهربائية، لذا سأفترض أنك تشير إلى محول عام أو بشكل أكثر تحديدًا، محول التوزيع. تتمثل الاختلافات الرئيسية بين محول الطاقة ومحول التوزيع (أو النموذجي) في وظيفتها وحجمها وسعتها وموقعها داخل نظام الطاقة الكهربائية:
الوظيفة والتطبيق:
محولات الطاقة: تستخدم في شبكة نقل الشبكة الكهربائية. وتتمثل مهمتها الأساسية في زيادة الجهد من محطات الطاقة لنقل الجهد العالي لمسافات طويلة ثم خفضه في المحطة الفرعية للتوزيع.
محولات التوزيع: تستخدم هذه المحولات في شبكة التوزيع. كما أنها تعمل على خفض الجهد من المستوى المستخدم في خطوط التوزيع إلى المستويات المستخدمة من قبل المستهلك النهائي، مثل المستخدمين السكنيين أو التجاريين أو الصناعيين الصغار. السعة: محولات الطاقة: وهي مصممة للسعات العالية، والتي تتراوح غالبًا من عدة عشرات من MVA (ميجا فولت أمبير) إلى عدة مئات من MVA. لقد تم تصميمها للتعامل مع أحمال الطاقة الكبيرة وتكون فعالة في ظروف التحميل العالية.
محولات التوزيع: ذات قدرة أقل بكثير، وتتراوح عادة من حوالي 5 كيلو فولت أمبير إلى عدد قليل من ميجا فولت أمبير. وقد تم تحسينها لتحقيق الكفاءة عند مستويات التحميل المنخفضة المعتادة في شبكات التوزيع.
الحجم: محولات الطاقة: نظرًا لقدرتها العالية، تكون محولات الطاقة أكبر وأثقل بشكل ملحوظ. عادة ما يتم تركيبها في محطات توليد الطاقة والمحطات الفرعية. محولات التوزيع: وهي أصغر حجماً ويمكن رؤيتها بسهولة وهي مثبتة على أعمدة الكهرباء أو توضع على منصات على مستوى الأرض في المناطق السكنية والتجارية.
الحمل التشغيلي: محولات الطاقة: تم تصميمها لتعمل بالقرب من الحمل الكامل وتكون أكثر كفاءة في مثل هذه الظروف. محولات التوزيع: تم تصميمها لتعمل بكفاءة عند مستويات حمل أقل نظرًا لأن الطلب في شبكات التوزيع يمكن أن يختلف بشكل كبير على مدار اليوم.
أنظمة التبريد: محولات الطاقة: غالبًا ما تكون مجهزة بأنظمة تبريد أكثر تعقيدًا وقوة نظرًا لحجمها وقدرتها على التعامل مع الطاقة.
محولات التوزيع: تحتوي عادةً على أنظمة تبريد أبسط. باختصار، تعد محولات الطاقة مكونات رئيسية في شبكة نقل الجهد العالي، حيث تتعامل مع كميات كبيرة من الطاقة، بينما يتم استخدام محولات التوزيع في شبكة توزيع الجهد المنخفض، مما يخدم المستخدمين النهائيين بشكل مباشر بمتطلبات طاقة أقل.
س: 3. هل هناك فرق بين المحول ومصدر الطاقة؟
ج: نعم، هناك فرق كبير بين المحول ومصدر الطاقة، حيث أنهما يؤديان وظائف مختلفة في الأنظمة الإلكترونية والكهربائية:
محول:
الوظيفة: الوظيفة الأساسية للمحول هي زيادة أو خفض الجهد في الدوائر الكهربائية ذات التيار المتردد. لا يغير نوع التيار (AC إلى DC أو العكس) أو ينظم جهد الخرج في ظل ظروف الحمل المختلفة. البناء: يتكون من ملفين أو أكثر (ملفات من الأسلاك) ملفوفة حول قلب مغناطيسي. عندما يتم تطبيق جهد التيار المتردد على ملف واحد (أولي)، فإنه يخلق مجالًا مغناطيسيًا متغيرًا يولّد جهدًا في الملف الآخر (الثانوي). حالات الاستخدام: تستخدم المحولات في أنظمة توزيع الطاقة، وفي محولات الطاقة للأجهزة الصغيرة، وكمكونات في الأجهزة الإلكترونية المختلفة.
مزود الطاقة:
الوظيفة: مصدر الطاقة هو مصطلح أوسع يشمل الأجهزة أو الدوائر التي توفر الطاقة (الجهد والتيار) لحمل كهربائي. وتتمثل وظيفتها الرئيسية في تحويل التيار الكهربائي من المصدر إلى الجهد والتيار والتردد الصحيح لتشغيل الحمل. يتضمن ذلك تحويل التيار المتردد إلى تيار مستمر (كما هو الحال في محولات الأجهزة الإلكترونية)، أو تحويل التيار المستمر إلى تيار مستمر، أو حتى تحويل التيار المتردد إلى تيار متردد بخصائص مختلفة. المكونات: يشتمل مصدر الطاقة غالبًا على محول كأحد مكوناته، ولكنه يحتوي أيضًا على عناصر أخرى مثل المقومات (لتحويل التيار المتردد إلى التيار المستمر)، والمرشحات (لتنعيم الخرج)، والمنظمات (للحفاظ على جهد خرج ثابت أو حاضِر). حالات الاستخدام: تُستخدم مصادر الطاقة في مجموعة واسعة من التطبيقات بما في ذلك وحدات طاقة الكمبيوتر وشواحن البطاريات ومحركات LED وشواحن الهواتف المحمولة والأدوات الإلكترونية المتنوعة. باختصار، في حين أن المحول هو مكون يغير مستوى جهد طاقة التيار المتردد، فإن مصدر الطاقة هو جهاز أو نظام أكثر تعقيدًا لا يمكن أن يتضمن محولًا فحسب، بل يؤدي أيضًا وظائف إضافية مثل تحويل وتنظيم الطاقة لتناسب الاحتياجات لجهاز كهربائي أو نظام.
س: 4. ما هي مزايا محولات الطاقة؟
ج: توفر محولات الطاقة، وهي مكونات أساسية في شبكة توزيع الطاقة الكهربائية، العديد من المزايا الرئيسية: تحويل الجهد: تتيح محولات الطاقة النقل الفعال للكهرباء لمسافات طويلة عن طريق زيادة مستويات الجهد للنقل (تقليل فقدان الطاقة) وخفضها من أجل الاستخدام الآمن والعملي في البيئات السكنية والتجارية والصناعية. كفاءة الطاقة: عند مستويات الجهد العالي، تسمح المحولات بنقل الكهرباء بأقل قدر من فقدان الطاقة. تعتبر هذه الكفاءة أمرًا بالغ الأهمية لتقليل التكاليف التشغيلية والأثر البيئي.
السلامة والعزل: توفر المحولات وسيلة فعالة لعزل أجزاء مختلفة من النظام الكهربائي مما يعزز السلامة. ومن خلال خفض الجهد إلى مستويات أكثر أمانًا، فإنها تمنع المخاطر المرتبطة بنقل الطاقة ذات الجهد العالي. التخصيص والتنوع: يمكن تصميم وبناء محولات الطاقة لتلبية متطلبات محددة، مثل مستويات الجهد المختلفة والقدرات، مما يجعلها متعددة الاستخدامات لمختلف التطبيقات في شبكة الطاقة.
الموثوقية وطول العمر: هذه المحولات معروفة بموثوقيتها وعمر الخدمة الطويل. لقد تم تصميمها لتحمل ظروف التشغيل القاسية والحفاظ على الأداء الوظيفي على مدار سنوات عديدة، مما يقلل الحاجة إلى عمليات الاستبدال المتكررة. تسهيل النقل لمسافات طويلة: إن القدرة على تحويل الجهد إلى مستويات عالية جدًا تجعل من الممكن نقل الطاقة لمسافات طويلة، وربط محطات الطاقة بمناطق الاستهلاك البعيدة مع تقليل فقد الطاقة.
تحسين جودة الطاقة: يمكن لمحولات الطاقة أن تساعد في تحسين جودة إمدادات الطاقة عن طريق تقليل تقلبات الجهد في شبكة التوزيع.
المنفعة الاقتصادية: من خلال تمكين النقل الفعال لمسافات طويلة وتقليل خسائر الطاقة، تساهم محولات الطاقة في الكفاءة الاقتصادية لشبكة توزيع الطاقة. هذه المزايا تجعل محولات الطاقة لا غنى عنها في أنظمة التوزيع الكهربائية الحديثة، مما يضمن توصيل الكهرباء بكفاءة وآمنة وموثوقة من مرافق التوليد إلى المستخدمين النهائيين.
س: 5. لماذا استخدام المحولات في إمدادات الطاقة؟
ج: يعد استخدام محول في مصدر طاقة أمرًا بالغ الأهمية لعدة أسباب، خاصة في مصادر طاقة التيار المتردد (التيار المتردد): تحويل الجهد: يمكن للمحولات رفع مستوى الجهد أو خفضه. يعد هذا أمرًا ضروريًا لتوصيل الكهرباء ذات الجهد العالي من مصدر التيار الكهربائي إلى مستوى أكثر أمانًا وأكثر قابلية للاستخدام لمختلف الأجهزة والأجهزة الإلكترونية.
العزل الكهربائي: توفر المحولات العزل الكهربائي بين المدخلات والمخرجات، مما يعزز السلامة. وهذا العزل مهم لحماية المستخدم والجهاز من الأعطال الكهربائية المحتملة في شبكة الكهرباء.
تكييف الطاقة: في بعض التصميمات، يمكن للمحولات أن تساعد في تحسين جودة الطاقة عن طريق تخفيف المسامير والضوضاء الكهربائية الموجودة في مصدر الإدخال، وبالتالي حماية المكونات الإلكترونية الحساسة.
التوافق مع التصحيح: تتطلب العديد من الأجهزة الإلكترونية طاقة DC (التيار المباشر)، ولكن مصدر الطاقة من الشبكة هو التيار المتردد. يمكن للمحولات في مصادر طاقة التيار المتردد ضبط مستوى الجهد قبل التصحيح (تحويل التيار المتردد إلى تيار مستمر)، مما يسمح بتصميم مصدر طاقة تيار مستمر فعال ومصمم خصيصًا.
تمكين تنظيم الجهد: بعد عملية التحويل، يصبح من الأسهل تنظيم الجهد إلى المستوى المستقر المطلوب باستخدام مكونات إضافية مثل منظمات الجهد، مما يضمن إمداد طاقة ثابت وموثوق للجهاز.
فعالة من حيث التكلفة وموثوقة: المحولات عبارة عن مكونات بسيطة وقوية وفعالة من حيث التكلفة نسبيًا. فهي تتمتع بعمر افتراضي طويل وتتطلب الحد الأدنى من الصيانة، مما يجعلها مثالية للاستخدام في مصادر الطاقة.
الامتثال للمعايير: لأسباب تتعلق بالسلامة والأداء، يجب أن تتوافق العديد من الأجهزة الإلكترونية مع المعايير التنظيمية التي تتطلب غالبًا استخدام المحولات لضمان مستوى آمن من الجهد والعزل عن مصدر التيار الكهربائي.
باختصار، تعد المحولات في مصادر الطاقة ضرورية لضبط مستويات الجهد، وضمان السلامة من خلال العزل الكهربائي، وتوفير مصدر طاقة موثوق ومتوافق لمجموعة واسعة من الأجهزة والأجهزة الإلكترونية.
س: 6. ماذا يفعل المحول بعبارات بسيطة؟
ج: بعبارات بسيطة، المحول هو جهاز يستخدم لتغيير جهد الكهرباء في نظام الطاقة. يعمل بالتيار المتردد (AC)، وهو نوع الكهرباء الشائع الاستخدام في المنازل والشركات.
فيما يلي شرح أساسي لما يفعله المحول: رفع الجهد أو خفضه:
يمكن للمحول أن يزيد (يرفع) أو يخفض (يخفض) جهد الكهرباء. على سبيل المثال، يمكن أن تأخذ الكهرباء ذات الجهد العالي من خطوط الكهرباء وتخفضها إلى جهد أقل آمن للاستخدام في منزلك.
يعمل من خلال الحث الكهرومغناطيسي: يوجد داخل المحول مجموعتان من الملفات (الأسلاك) ملفوفة حول القلب. عندما تتدفق الكهرباء عبر ملف واحد (يسمى الملف الأساسي)، فإنه يخلق مجالًا مغناطيسيًا. ثم يقوم هذا المجال المغناطيسي بإنشاء (تحريض) الكهرباء في الملف الثاني (يسمى الملف الثانوي). لا تتضمن هذه العملية أي أجزاء متحركة؛ كل هذا يحدث بسبب مبادئ الكهرومغناطيسية. لا يغير الطاقة: بينما يغير المحول الجهد، فإنه لا يغير الطاقة الإجمالية للكهرباء. إذا انخفض الجهد، فإن التيار يزيد بشكل متناسب، والعكس صحيح. وهذا يعني أن ناتج الجهد والتيار (الذي يساوي الطاقة) يظل كما هو، مطروحًا منه بعض الخسائر الصغيرة الناجمة عن عدم الكفاءة. في الحياة اليومية، تُستخدم المحولات في العديد من التطبيقات، بدءًا من الكبيرة منها في محطات الطاقة وعلى أعمدة الكهرباء وحتى الصغيرة في الأجهزة الإلكترونية مثل أجهزة الشحن ومحولات الطاقة. فهي ضرورية لنقل واستخدام الكهرباء بأمان وكفاءة.
س: 7. كيف يمكنك توصيل مصدر الطاقة بالمحول؟
ج: يتضمن توصيل مصدر الطاقة بالمحول عدة خطوات واعتبارات لضمان السلامة والتشغيل السليم. فيما يلي دليل عام حول كيفية القيام بذلك:
السلامة أولاً قم بفصل الطاقة: قبل البدء في أي عمل، تأكد من فصل جميع مصادر الطاقة.
معدات السلامة: ارتداء معدات السلامة المناسبة، مثل القفازات وحماية العين.
فهم المواصفات: تأكد من فهم مواصفات كل من مصدر الطاقة والمحول، بما في ذلك تقديرات الجهد والتيار والطاقة.
تحديد الملف الأساسي لمحطات المحولات: هذا هو جانب المحول الذي سيتم توصيله بمصدر الطاقة. تم تصميم الملف الأولي لجهد وتردد محددين (على سبيل المثال، 120 فولت، 60 هرتز في الولايات المتحدة أو 230 فولت، 50 هرتز في أوروبا).
الملف الثانوي: هذا هو جانب الإخراج، حيث سيكون الجهد المحول متاحًا. الاتصال بمصدر الطاقة إعداد الأسلاك: قم بتقطيع أطراف الأسلاك التي ستتصل بأطراف المحول الأساسية.
الاتصال بمصدر الطاقة: قم بتوصيل أسلاك مصدر الطاقة بالمحطات الأساسية للمحول. تأكد من أن التوصيلات آمنة ومعزولة لمنع حدوث أي دوائر قصيرة. يجب أن يتطابق جهد مصدر الطاقة مع تصنيف الجهد الخاص بالجانب الأساسي للمحول.
التأريض (إن أمكن): إذا كان المحول يحتوي على طرف تأريض، فتأكد من تأريضه بشكل صحيح من أجل السلامة. بعد التحقق من الاتصال: تحقق مرة أخرى من جميع الاتصالات للتأكد من صحتها وسلامتها. اختبار الأداء الوظيفي: قم بتشغيل النظام في البداية باستخدام قاطع دائرة أو جهاز حماية للحماية من أي دوائر قصيرة أو أخطاء في الأسلاك.
اعتبارات إضافية: القطبية (إن وجدت): في بعض الحالات، خاصة مع مصادر طاقة التيار المستمر أو أنواع معينة من المحولات، قد تكون قطبية التوصيلات مهمة. الصهر أو حماية الدائرة: يجب دائمًا توفير حماية الصهر أو الدائرة المناسبة.
الامتثال للقوانين الكهربائية: تأكد من أن جميع الأعمال تتوافق مع القوانين واللوائح الكهربائية المحلية. المساعدة المهنية: إذا لم تكن لديك خبرة في التركيبات الكهربائية، فمن المستحسن طلب المساعدة من كهربائي أو فني مؤهل. حالات خاصة المحولات في الدوائر الإلكترونية: في المشاريع الإلكترونية، غالبا ما تستخدم المحولات لتحويل جهد التيار المتردد إلى جهد تيار متردد أقل. بعد التحويل، قد تكون هناك حاجة إلى مزيد من التحويل إلى التيار المستمر (باستخدام المقومات) والتنظيم، اعتمادًا على التطبيق.
مصادر الطاقة المتغيرة: في حالة استخدام مصدر طاقة متغير، تأكد من أن الجهد لا يتجاوز الحد الأقصى لتصنيف الجهد الأساسي للمحول. ملحوظة: الخطوات المذكورة أعلاه هي دليل عام. يمكن أن تختلف العملية الفعلية اعتمادًا على نوع المحول ومصدر الطاقة المحدد. قم دائمًا بالرجوع إلى تعليمات YAWEI وإرشادات السلامة.
س: 8. كم من الوقت يستغرق إصلاح محول الطاقة؟
ج: يمكن أن يختلف الوقت المستغرق لإصلاح محول الطاقة بشكل كبير اعتمادًا على عدة عوامل.
لا توجد إجابة واحدة تناسب الجميع، ولكن فيما يلي العناصر الأساسية التي تؤثر على وقت الإصلاح:
طبيعة الضرر ومداه: قد يتم إصلاح المشكلات البسيطة مثل استبدال الصمامات أو التوصيلات في غضون ساعات. ومع ذلك، فإن الأضرار الكبيرة، مثل الأعطال المتعرجة أو الأضرار الأساسية، يمكن أن تستغرق أيامًا أو حتى أسابيع لإصلاحها.
توفر قطع الغيار: إذا كان الإصلاح يتطلب قطع غيار بديلة، فإن الوقت يعتمد على توفرها. قد تكون الأجزاء الشائعة في متناول اليد، ولكن قد يلزم طلب مكونات فريدة أو نادرة، مما قد يؤدي إلى إطالة وقت الإصلاح.
نوع المحول: محولات التوزيع الصغيرة تكون بشكل عام أسرع في الإصلاح أو الاستبدال من محولات الطاقة الأكبر حجمًا. تتطلب محولات الطاقة، نظرًا لحجمها وتعقيدها ودورها الحاسم في الشبكة الكهربائية، مزيدًا من الوقت والخبرة لإصلاحها.
الموقع وإمكانية الوصول: يمكن أن تستغرق المحولات الموجودة في المواقع النائية أو التي يصعب الوصول إليها وقتًا أطول لإصلاحها. يمكن أن تؤثر الظروف الجوية والتضاريس أيضًا على وقت الإصلاح. إجراءات السلامة والاختبار: السلامة هي الشغل الشاغل. يجب إجراء الإصلاحات وفقًا لبروتوكولات السلامة الصارمة. بعد الإصلاح، تخضع المحولات عادة لاختبارات شاملة قبل إعادتها إلى الخدمة مرة أخرى، مما يزيد من الوقت الإجمالي.
الخبرة والقوى العاملة: يلعب مدى توافر الفنيين ومستوى مهاراتهم دورًا. إن وجود متخصصين ذوي خبرة يمكن أن يسرع العملية، في حين أن نقص الموظفين المهرة يمكن أن يؤخرها.
الامتثال التنظيمي وعمليات التفتيش: اعتمادًا على المنطقة، قد تحتاج الإصلاحات إلى الامتثال للوائح محددة، وقد تكون هناك حاجة إلى عمليات فحص قبل إعادة تنشيط المحول، مما يزيد من الإطار الزمني.
بشكل عام، يمكن أن تستغرق الإصلاحات البسيطة بضع ساعات إلى يوم واحد، في حين أن المشكلات المعقدة أو الأضرار الكبيرة في المحولات الكبيرة يمكن أن تستغرق عدة أسابيع. في الحالات التي يكون فيها الإصلاح غير ممكن أو فعال من حيث التكلفة، قد يكون استبدال المحول خيارًا أفضل، وسيتضمن الإطار الزمني للاستبدال شراء الوحدة الجديدة وتركيبها.
س: 9. كيف يبدو المحول الكهربائي؟
ج: يتمتع المحول الكهربائي عادة بمظهر مميز، والذي يمكن أن يختلف حسب نوعه (مثل محول الطاقة أو محول التوزيع) وما إذا كان مخصصًا للاستخدام في بيئة سكنية أو تجارية أو صناعية.
ومع ذلك، تشمل الخصائص المشتركة ما يلي:
غلاف أو غلاف معدني: عادة ما تكون المحولات محاطة بغلاف معدني، مما يحمي المكونات الداخلية ويوفر السلامة للجمهور.
يمكن أن يكون الغلاف مستطيلاً أو أسطوانيًا. البطانات أو المحطات الطرفية: هذه هي النقاط التي تتصل فيها أسلاك الإدخال (الأساسية) والإخراج (الثانوية) بالمحول. غالبًا ما تظهر على شكل عوازل بارزة (يمكن أن تكون من الخزف أو مواد أخرى) مع موصلات موصلة في الأعلى أو الجوانب.
زعانف التبريد أو المشعات: المحولات الأكبر حجمًا، خاصة تلك ذات السعات الأعلى، غالبًا ما تحتوي على زعانف أو مشعات خارجية. هذه جزء من نظام التبريد المصمم لتبديد الحرارة المتولدة أثناء التشغيل.
لوحة الاسم أو الملصق: تحتوي المحولات عادةً على لوحة اسم أو ملصق يشير إلى المواصفات الرئيسية مثل الجهد والتيار والسعة (بالكيلو فولت أمبير أو MVA) وتفاصيل الشركة المصنعة.
الحجم والشكل: محولات التوزيع، التي تظهر عادة على الأعمدة الكهربائية، تكون أصغر حجما ويمكن أن تكون أسطوانية (تشبه الطبل) أو على شكل صندوق. محولات الطاقة، المستخدمة في المحطات الفرعية والمنشآت الصناعية، تكون أكبر حجمًا وعادةً ما تكون على شكل صندوق أو مستطيلة.
اللون: غالبًا ما يتم طلاؤها بلون قياسي مثل الرمادي أو الأخضر أو الأزرق، والذي يتم اختياره لوضوحه وللاندماج مع البيئة المحيطة أو لتلبية المعايير التنظيمية.
تكوين التركيب: يتم تثبيت المحولات المثبتة على عمود على أعمدة الكهرباء، عادة على ارتفاع، بينما يتم وضع المحولات المثبتة على الوسادة على الأرض على وسادة خرسانية وغالبًا ما تكون مغلفة في خزانة مقاومة للعبث.
الصوت: قد تصدر المحولات صوت طنين منخفض أثناء التشغيل، نتيجة اهتزاز مكوناتها تحت تأثير المجال المغناطيسي. في المناطق السكنية، تكون المحولات عادةً أصغر حجمًا وقد تكون مثبتة على عمود أو في صناديق صغيرة على مستوى الأرض. في البيئات التجارية أو الصناعية، تميل إلى أن تكون أكبر ومن المرجح أن تكون جزءًا من إعداد المحطات الفرعية.
س: 10. هل المحول مكيف طاقة؟
ج: يخدم المحول ومكيف الطاقة وظائف مختلفة، وإن كانت متداخلة في بعض الأحيان، في إدارة الطاقة الكهربائية. من المهم أن نفهم أدوارهم المميزة:
الوظيفة الأساسية للمحول:
الدور الرئيسي للمحول هو زيادة أو خفض الجهد في الدائرة الكهربائية. يعمل حصرياً بالتيار المتردد (AC). كيف يعمل: يعمل على مبدأ الحث الكهرومغناطيسي، مع ملفين أو أكثر حول قلب مغناطيسي. عندما يتم تطبيق جهد التيار المتردد على الملف الأولي، فإنه يستحث جهداً مختلفاً في الملف الثانوي، اعتماداً على نسبة الملف. حالات الاستخدام: تستخدم المحولات على نطاق واسع في نقل وتوزيع الطاقة لضبط مستويات الجهد. وهي موجودة أيضًا في الأجهزة الكهربائية المختلفة لضبط الجهد.
الوظيفة الأساسية لمكيف الطاقة:
تم تصميم مكيف الطاقة لتحسين جودة الطاقة التي يتم توصيلها إلى معدات الحمل الكهربائي. هدفها الرئيسي هو توفير مصدر طاقة نظيف ومستقر من خلال تخفيف المشكلات مثل عدم انتظام الجهد والضوضاء والارتفاعات في خط الطاقة.
كيف تعمل: تستخدم مكيفات الطاقة مجموعة من التقنيات مثل الحماية من زيادة التيار، وتصفية الضوضاء، وتنظيم الجهد. قد تتضمن بعض النماذج المتقدمة أيضًا محولات كجزء من دوائرها.
حالات الاستخدام: يتم استخدامها بشكل شائع مع المعدات الإلكترونية الحساسة، حيث يمكن أن تؤدي المشكلات البسيطة في جودة الطاقة إلى حدوث أعطال أو تلف. ويشمل ذلك أجهزة الكمبيوتر ومعدات الصوت/الفيديو والأدوات المخبرية وغيرها من الأجهزة عالية الدقة. عزل الوظائف المتداخلة: توفر بعض المحولات (محولات العزل) العزل الكهربائي إلى جانب تحويل الجهد، مما يمكن أن يساعد في تقليل ضوضاء الخط والارتفاعات الطفيفة - وهي وظيفة مشابهة لمكيفات الطاقة الأساسية. الاستنتاج في حين أن المحول يمكن أن يساهم بشكل غير مباشر في تكييف الطاقة (خاصة في حالة محولات العزل)، إلا أنه ليس مكيف طاقة بالمعنى الدقيق للكلمة. يقدم مكيف الطاقة نطاقًا أوسع من حلول جودة الطاقة، بما في ذلك في كثير من الأحيان، على سبيل المثال لا الحصر، وظائف المحول.
س: 11. ما هي فئات المحولات الأربعة؟
ج: يمكن تصنيف المحولات إلى عدة فئات بناءً على معايير مختلفة مثل الغرض منها، والبناء، وطريقة التبريد، والمرحلة. فيما يلي أربعة تصنيفات شائعة:
على أساس الغرض:
محولات الطاقة: تستخدم في شبكات الطاقة الكهربائية لرفع (زيادة) أو خفض (خفض) مستويات الجهد، وخاصة في شبكات نقل الجهد العالي لتقليل الخسائر.
محولات التوزيع: مصممة لتوفير التحويل النهائي للجهد في نظام توزيع الطاقة الكهربائية، مما يؤدي إلى خفض الجهد المستخدم في خطوط التوزيع إلى المستوى المستخدم من قبل العميل.
بناء على البناء: محولات النوع الأساسي: في هذه المحولات، يتم ترتيب اللفات بشكل مركزي حول القلب. تم تصميم القلب لتوفير مسار مغناطيسي مستمر لتقليل الخسائر.
المحولات من النوع الصدفي: في المحولات من النوع الصدفي، يحيط القلب باللفات بالكامل. يوفر هذا النوع عادة قوة أفضل للدائرة القصيرة وتدفق تسرب أقل.
على أساس طريقة التبريد: المحولات من النوع الجاف: لا تستخدم هذه المحولات أي سائل عازل حيث يتم الاحتفاظ بالقلب والملفات داخل حاوية محمية من الغبار والرطوبة. يتم تبريدها عادة بالهواء.
المحولات المغمورة بالزيت: تستخدم الزيت كوسيلة عازلة للتبريد. يوفر الزيت عزلًا وتبديدًا أفضل للحرارة ويستخدم بشكل شائع في المحولات ذات الجهد العالي أو ذات السعة العالية.
على أساس المرحلة:
المحولات أحادية الطور: تستخدم في أنظمة إمداد الطاقة بالتيار المتردد أحادية الطور. إنها أبسط في التصميم وتستخدم بشكل شائع في المناطق السكنية.
المحولات ثلاثية الطور: تستخدم في أنظمة إمداد الطاقة ثلاثية الطور، وهي نموذجية في التطبيقات الصناعية والتجارية الكبيرة. فهي أكثر كفاءة لتطبيقات الطاقة العالية. تخدم كل فئة من المحولات أدوارًا مختلفة ويتم تحسينها لتطبيقات محددة في نظام توزيع ونقل الطاقة الكهربائية.
س: 12. ما نوعا المحولات الكهربائية؟
ج: يمكن تصنيف المحولات الكهربائية بشكل عام إلى نوعين رئيسيين بناءً على وظيفتها: محول تصاعدي: يعمل هذا النوع من المحولات على زيادة الجهد من الجانب الأساسي (الإدخال) إلى الجانب الثانوي (الخرج). يحتوي على عدد أكبر من لفات السلك في الملف الثانوي مقارنة بالملف الأولي.
تُستخدم محولات الرفع بشكل شائع في شبكات نقل الطاقة لرفع الجهد الكهربائي لنقل الكهرباء لمسافات طويلة، مما يقلل من فقد الطاقة.
محول خفض الجهد: على العكس من ذلك، محول خفض الجهد يقلل الجهد من الجانب الأساسي إلى الجانب الثانوي. يحتوي على عدد أقل من لفات السلك في الملف الثانوي مقارنة بالملف الأولي.
وتستخدم هذه على نطاق واسع في شبكات التوزيع وفي مختلف الأجهزة والأجهزة الإلكترونية لخفض الجهد إلى مستوى مناسب للاستخدام النهائي، كما هو الحال في المنازل والشركات. يعد هذان النوعان من المحولات أساسيين في إدارة أنظمة الطاقة الكهربائية، مما يضمن نقل الكهرباء وتوزيعها بكفاءة وأمان عند مستويات الجهد المناسبة.
س: 13. ما الفرق بين محول النبض ومحول الطاقة؟
ج: تم تصميم محولات النبض ومحولات الطاقة لتطبيقات مختلفة ولها خصائص مميزة:
الغرض من محول النبض: مصمم لنقل نبضات كهربائية مستطيلة (أوقات صعود وهبوط حادة) بأقل قدر من التشوه. التطبيق: يشيع استخدامه في الدوائر الرقمية والاتصالات والتحكم. وهي ضرورية في تطبيقات مثل معالجة الإشارات، ونقل إشارات النبض في الأجهزة الإلكترونية، وشبكات إيثرنت، ودوائر محرك البوابة للترانزستورات والثايرستور.
البناء: يحتوي عادةً على قلب حلقي (على شكل حلقة) ومصمم لضمان شكل نبضي ثابت. غالبًا ما يتم تحسين المادة الأساسية للتشغيل عالي التردد.
المميزات: عزل عالي، حجم صغير، والقدرة على التعامل مع الترددات العالية جداً بأقل الخسائر. وهي ليست مصممة لتوصيل الطاقة بشكل مستمر ولكن من أجل النقل الفعال لإشارات النبض.
الغرض من محول الطاقة: يستخدم بشكل أساسي لرفع أو خفض الجهد في توزيع الطاقة الكهربائية.
التطبيق: موجود في الشبكات الكهربائية والمحطات الفرعية والأجهزة الكهربائية المختلفة لتنظيم الجهد. وهي جزء لا يتجزأ من شبكات توليد الطاقة ونقلها وتوزيعها.
البناء: يحتوي عادةً على قلب فولاذي مصفح وهو مصمم للتعامل مع مستويات الطاقة العالية والتشغيل المستمر. تم تحسين اللفات لنقل الطاقة بكفاءة عند تردد الشبكة (50/60 هرتز).
الخصائص: مصمم لتحقيق الكفاءة في ترددات الطاقة، مع القدرة على التعامل مع كميات كبيرة من الطاقة عبر نطاق واسع من ظروف التشغيل. يمكن أن تكون كبيرة جدًا، خاصة تلك المستخدمة في أنظمة نقل الطاقة.
وظيفة الاختلافات الرئيسية: تركز محولات النبض على نقل نبضات الإشارة بدقة، بينما تركز محولات الطاقة على نقل الطاقة الكهربائية بكفاءة.
تردد التشغيل: تعمل المحولات النبضية بترددات أعلى مقارنة بتردد الطاقة القياسي (50/60 هرتز) لمحولات الطاقة.
الحجم ومعالجة الطاقة: محولات الطاقة بشكل عام أكبر حجمًا ومصممة للتعامل مع طاقة أكبر بكثير من محولات النبض. المواد الأساسية والتصميم: تم تحسين المواد الأساسية والتصميم في محولات النبض لضمان سلامة الإشارة والتردد العالي، في حين تم تصميم محولات الطاقة لتحقيق الكفاءة والمتانة تحت أحمال الطاقة. كل نوع من المحولات متخصص في وظيفته، واختيار النوع المناسب يعتمد على المتطلبات المحددة للتطبيق.
س: 14. ما هو نوع المحول الشائع الاستخدام في المنشآت السكنية؟
ج: في المنشآت السكنية، النوع الأكثر استخدامًا من المحولات هو محول التوزيع.
فيما يلي خصائصها الرئيسية وسبب ملاءمتها للاستخدام السكني: الغرض: تم تصميم محولات التوزيع لخفض الجهد العالي من خطوط كهرباء المرافق إلى جهد أقل مناسب للاستخدام المنزلي.
مستويات الجهد: في العديد من البلدان، يتراوح الجهد المنزلي القياسي بين 110 إلى 120 فولت أو 220 إلى 240 فولت. تعمل محولات التوزيع على تقليل الجهد من المستويات العليا المستخدمة في نظام التوزيع (عادةً في نطاق 7200 فولت إلى 35 000 فولت في العديد من المناطق) إلى هذه المستويات القابلة للاستخدام.
الحجم والسعة: وهي أصغر نسبيًا مقارنة بأنواع المحولات الأخرى، مثل محولات الطاقة، ولها قدرة مناسبة للطلب المنخفض في المناطق السكنية. يتراوح هذا عادةً من حوالي 5 كيلو فولت أمبير إلى 50 كيلو فولت أمبير.
أنواعها: يمكن أن تكون أحادية الطور أو ثلاثية الطور حسب الحاجة. تعد المحولات أحادية الطور أكثر شيوعًا في المناطق السكنية، بينما يمكن استخدام المحولات ثلاثية الطور في المناطق التي بها منازل أكبر أو شركات صغيرة.
التثبيت: غالبًا ما يتم تركيب هذه المحولات على أعمدة في الضواحي أو المناطق الريفية، حيث يتم تركيبها على أعمدة الكهرباء. في المناطق الحضرية، وخاصة مع خطوط الكهرباء تحت الأرض، يتم استخدام المحولات المثبتة على اللوحة (على مستوى الأرض).
التبريد: عادة ما يتم تبريد محولات التوزيع السكنية بالهواء (النوع الجاف) نظرًا لصغر حجمها وسعة الطاقة. تلعب محولات التوزيع دورًا حاسمًا في ضمان توصيل الكهرباء بأمان وكفاءة إلى المنازل، وخفض الجهد إلى مستويات آمنة للأجهزة المنزلية والإلكترونيات.
س: 15. كم عدد المحولات المختلفة الموجودة؟
ج: إن عالم المحولات متنوع تمامًا، حيث يضم مجموعة واسعة من الأنواع المصممة لأغراض وتطبيقات ومتطلبات طاقة محددة. في حين أنه من الصعب تحديد عدد المحولات المختلفة الموجودة بالضبط، إلا أنه يمكن تصنيفها على نطاق واسع إلى عدة أنواع رئيسية بناءً على وظيفتها وبنيتها واستخدامها.
فيما يلي بعض الفئات الرئيسية:
محولات القدرة: تستخدم في شبكات النقل لرفع وخفض الجهد عند مستويات الطاقة العالية. محولات التوزيع: تستخدم في شبكات التوزيع لخفض الجهد لتلبية متطلبات المستخدم النهائي.
محولات العزل: توفر العزل الكهربائي وتستخدم للسلامة وحماية المعدات الحساسة. محولات الأجهزة: بما في ذلك محولات التيار (CTs) ومحولات الجهد (PTs)، المستخدمة في القياس والترحيل الوقائي في الأنظمة الكهربائية.
محولات النبض: مصممة لمعالجة الإشارات في الإلكترونيات، ونقل النبضات بأقل قدر من التشوه. المحولات الصوتية: تستخدم في الدوائر الصوتية لمطابقة الممانعات ولعزل الإشارة.
المحولات الذاتية: لها ملف واحد يعمل بمثابة الملف الأولي والثانوي.
المحولات ثلاثية الطور: تستخدم في أنظمة الطاقة ثلاثية الطور، وهي شائعة في التطبيقات الصناعية والتجارية الكبيرة.
محولات الرفع: زيادة الجهد من الجانب الأساسي إلى الجانب الثانوي، وتستخدم عادة في نقل الطاقة.
محولات خفض الجهد: خفض الجهد من الجانب الأساسي إلى الجانب الثانوي، وتستخدم على نطاق واسع في توزيع الطاقة والأجهزة الإلكترونية. المحولات المتغيرة: تُعرف أيضًا باسم variacs، وهي توفر جهد خرج قابل للتعديل.
المحولات الحلقية: تتميز بأن قلبها على شكل كعكة دائرية، والمعروفة بكفاءتها وانخفاض التداخل الكهرومغناطيسي. محولات التحكم: تستخدم في الدوائر الإلكترونية لتوفير جهد ثابت لأجهزة التحكم.
المحولات الخارجية: مصممة للتركيب الخارجي، مع أغلفة قوية لحماية البيئة.
المحولات من النوع الجاف: تستخدم الهواء للتبريد بدلاً من العوازل السائلة.
المحولات المملوءة بالزيت: يستخدم الزيت كوسيلة عازلة وتبريد، عادةً للتطبيقات ذات السعة العالية.
محولات الراتنج المصبوب: لها ملفات مغلفة بالراتنج، وتستخدم في البيئات التي تكون فيها السلامة من الحرائق موضع اهتمام.
تم تصميم كل نوع من أنواع المحولات هذه وفقًا لاحتياجات وتطبيقات محددة، بدءًا من المحولات الصغيرة في الأجهزة الإلكترونية إلى الوحدات الكبيرة المستخدمة في شبكات الطاقة. يتم تحديد تصميم ومواصفات كل نوع من خلال عوامل مثل مستويات الجهد ومتطلبات الطاقة والاستخدام المقصود وبيئة التثبيت.
س: 16. كيف يمكنك تحديد نوع المحول؟
ج: تحديد نوع المحول المناسب لتطبيق معين يتضمن تقييم عدة عوامل رئيسية. فيما يلي دليل لمساعدتك في تحديد نوع المحول المناسب:
الغرض والتطبيق: نقل الطاقة: إذا كان المحول مطلوبًا لنقل الطاقة ذات الجهد العالي لمسافات طويلة، فإن محول الطاقة يكون مناسبًا.
التوزيع المحلي: لخفض الجهد الكهربائي إلى مستويات المستخدم النهائي في المناطق السكنية أو التجارية، يلزم وجود محول توزيع.
نقل الإشارة: إذا كان المحول للدوائر الإلكترونية أو الاتصالات أو أنظمة التحكم، فقد تكون هناك حاجة إلى محول نبضي أو محول صوت.
متطلبات الجهد:
خطوة لأعلى أو خطوة لأسفل: حدد ما إذا كنت بحاجة إلى زيادة (تصعيد) أو تقليل (تنحي) الجهد. للتصعيد، اختر محول تصاعدي، وللتنحي، محول تنازلي.
مستويات الجهد: تحقق من مستويات جهد الإدخال والإخراج المطلوبة. سيساعد هذا في اختيار محول ذو تصنيف الجهد المناسب.
قدرة الطاقة:
تصنيف VA أو kVA: قم بتقييم إجمالي حمل الطاقة (بالفولت أمبير أو كيلو فولت أمبير) الذي يحتاج المحول إلى التعامل معه. يعد هذا أمرًا بالغ الأهمية لتحديد حجم المحول بشكل صحيح لتجنب التحميل الزائد. متطلبات المرحلة: مرحلة واحدة مقابل مرحلة واحدة
ثلاث مراحل: تحديد ما إذا كان المحول أحادي الطور أو ثلاثي الطور مطلوبًا، بناءً على طبيعة مصدر الطاقة والحمل. طريقة التبريد: اختر بين المحولات المبردة بالهواء (النوع الجاف) أو المحولات المبردة بالزيت (المملوءة بالزيت). تُستخدم المحولات من النوع الجاف بشكل شائع في التطبيقات ذات السعة المنخفضة والتطبيقات الداخلية، بينما تُستخدم المحولات المبردة بالزيت للسعات الأعلى والتركيبات الخارجية.
التركيب والتركيب: ضع في اعتبارك ما إذا كان المحول يحتاج إلى أن يكون مثبتًا على عمود، أو مثبتًا على وسادة، أو مثبتًا على الأرض، اعتمادًا على موقع التثبيت وتوافر المساحة.
الاعتبارات البيئية والسلامة: تقييم العوامل البيئية مثل الرطوبة ودرجة الحرارة والتعرض المحتمل للمواد الكيميائية أو الملوثات. ضع في اعتبارك أيضًا ميزات السلامة مثل العزل والحماية والامتثال للمعايير التنظيمية.
ميزات خاصة: يمكن أن تؤثر الميزات الإضافية مثل تنظيم الجهد الكهربي، ومقاومة العبث، وتقليل الضوضاء، وكفاءة الطاقة أيضًا على نوع المحول المطلوب.
مواصفات الشركة المصنعة: ارجع دائمًا إلى مواصفات الشركة المصنعة وإرشاداتها. أنها توفر معلومات مفصلة حول قدرات المحول وتطبيقاته والقيود.
التشاور مع الخبراء: في حالة الشك، استشر مهندسي الكهرباء والفريق الفني في YAWEI. من خلال النظر في هذه العوامل، يمكنك تحديد نوع المحول الذي يناسب احتياجاتك الخاصة بشكل أفضل، مما يضمن التشغيل الفعال والآمن في النظام الكهربائي الخاص بك.
س: 17. ما نوع المحولات المستخدمة لخفض الجهد؟
ج: تُعرف المحولات المستخدمة لخفض الجهد باسم "المحولات الخافضة". تم تصميم هذه المحولات لتحويل الكهرباء ذات الجهد العالي إلى مستوى جهد أقل، وهي مناسبة للاستخدام في المنازل والشركات والأجهزة الكهربائية المختلفة. مبدأ:
أنها تعمل على مبدأ الحث الكهرومغناطيسي. يستقبل الملف الأولي (جانب الإدخال) لمحول خفض الجهد جهدًا عاليًا، بينما يوفر الملف الثانوي (جانب الإخراج) جهدًا أقل.
نسبة اللفات: في المحول التنازلي، يكون عدد اللفات في الملف الثانوي أقل من عدد اللفات في الملف الأولي. تحدد نسبة اللفات هذه النسبة التي يتم بها تقليل الجهد.
التطبيقات: الاستخدام السكني والتجاري: تُستخدم على نطاق واسع لتقليل الجهد الكهربي من خطوط كهرباء المرافق (والتي يمكن أن تكون آلاف الفولتات) إلى المستويات المنزلية القياسية (مثل 120/240 فولت في الولايات المتحدة أو 230 فولت في أوروبا).
الأجهزة الإلكترونية: في أجهزة الشحن ومحولات الطاقة والأجهزة الإلكترونية الأخرى، يتم استخدام محولات خفض الجهد لخفض جهد التيار الكهربائي إلى مستوى مناسب لتشغيل الجهاز.
السعة والحجم:
تعتمد سعة وحجم المحول التنحي على تطبيقه. وهي تتراوح من المحولات الصغيرة في الأجهزة الإلكترونية إلى الوحدات الكبيرة المستخدمة في أنظمة توزيع الطاقة.
السلامة والكفاءة: تم تصميم هذه المحولات لتقليل مستويات الجهد بأمان وكفاءة مع تقليل فقد الطاقة. الأنواع: اعتمادًا على المتطلبات، يمكن أن تكون المحولات المتدرجة إما أحادية الطور أو ثلاثية الطور ويمكن أن تختلف في طرق التبريد (تبريد الهواء أو تبريد الزيت) وأنماط التركيب (مثبتة على عمود، أو مثبتة على وسادة، أو مثبتة على الأرض). تعد المحولات المتدرجة مكونات أساسية في الشبكة الكهربائية وفي العديد من الأجهزة الكهربائية، مما يضمن أن الكهرباء عند مستوى جهد آمن وقابل للاستخدام للمستخدمين النهائيين والمعدات.
س: 18. ما هي أنواع المحولات الثلاثة المستخدمة في توصيل الكهرباء؟
ج: في سياق إمدادات الكهرباء، تلعب المحولات دورًا حاسمًا في نقل وتوزيع الطاقة الكهربائية.
ثلاثة أنواع رئيسية من المحولات شائعة الاستخدام في هذه العملية هي:
محولات الطاقة: الاستخدام: تستخدم محولات الطاقة في شبكات النقل الكهربائية لرفع (زيادة) أو خفض (خفض) الجهد عند مستويات عالية جدًا.
الخصائص: تم تصميمها لتحقيق كفاءة عالية بكامل طاقتها وتستخدم عادةً في المحطات الفرعية القريبة من محطات توليد الطاقة وفي نقاط مختلفة في شبكة النقل.
السعة: يتم تصنيف هذه المحولات بشكل عام لمستويات طاقة عالية، غالبًا في نطاق ميجا فولت أمبير (MVA).
محولات التوزيع:
الاستخدام: يتم استخدام محولات التوزيع لخفض الجهد الكهربائي للتسليم النهائي للمستخدمين النهائيين السكنيين أو التجاريين. الخصائص: إنها أصغر في الحجم والسعة مقارنة بمحولات الطاقة، وهي مصممة لتوفير جهد مناسب للاستخدام القياسي، مثل 120/240 فولت في الولايات المتحدة أو 230 فولت في أوروبا.
الموقع: يتم رؤية هذه المحولات بشكل شائع على أعمدة الكهرباء أو كوحدات مثبتة على منصات في الأحياء أو بالقرب من المباني التجارية.
محولات الصك:
الأنواع: تشمل هذه الفئة محولات التيار (CTs) والمحولات المحتملة (PTs). الاستعمال: تستخدم محولات الأجهزة في أنظمة الطاقة لأغراض القياس والحماية. إنها توفر إشارة تيار أو جهد منخفضة يمكن استخدامها بأمان لمراقبة نظام الطاقة والتحكم فيه.
محولات التيار (CTs): تستخدم لقياس التيارات العالية وتوفير تيار منخفض يتناسب مع التيار الأساسي، وهو آمن للأجهزة والمرحلات.
المحولات المحتملة (PTs): تعمل على خفض الفولتية العالية إلى مستوى موحد أقل للقياس والقياس.
يؤدي كل من هذه المحولات وظيفة محددة في عملية توزيع الطاقة الكهربائية: محولات الطاقة تتعامل مع الفولتية العالية لنقل فعال لمسافات طويلة، محولات التوزيع تجلب الكهرباء إلى مستوى قابل للاستخدام للمستهلكين، ومحولات الأجهزة تضمن القياس الدقيق والسلامة في الطاقة نظام.
س: 19. ما هو الاسم المختصر للمحول؟
ج: الاسم المختصر أو الاختصار الشائع الاستخدام للمحول هو "XFMR". غالبًا ما يظهر هذا الاختصار في المستندات الفنية والخطط ومناقشات الصناعة لتمثيل كلمة "محول".
س: 20. ما هو المحول المستخدم في المنزل؟
ج: في المنازل، نوع المحول الأكثر استخداماً هو محول التوزيع. تعد هذه المحولات جزءًا من شبكة توزيع الطاقة الكهربائية وهي مسؤولة عن خفض الجهد العالي من خطوط كهرباء المرافق إلى جهد أقل وأكثر قابلية للاستخدام ومناسب للاستخدام السكني.
مستويات الجهد: تقوم عادةً بتقليل الجهد إلى المستويات المنزلية القياسية، والتي تبلغ حوالي 120/240 فولت في بلدان مثل الولايات المتحدة، أو 220-240 فولت في العديد من البلدان الأخرى.
الحجم والسعة: هذه المحولات أصغر حجماً مقارنة بالمحولات الصناعية أو التجارية الكبيرة. وعادة ما تكون قدرتها كافية لتلبية احتياجات عدد قليل من المنازل أو حي صغير.
التثبيت: في مناطق الضواحي والريف، غالبًا ما تكون محولات التوزيع مثبتة على عمود. في المناطق الحضرية، خاصة حيث توجد مرافق تحت الأرض، يمكن تركيبها على منصات ووضعها على الأرض، ومحاطة بصناديق واقية.
أحادية الطور: معظم المحولات السكنية أحادية الطور، مما يتماشى مع الخدمة الكهربائية النموذجية أحادية الطور المقدمة للمنازل.
السلامة والعزل: تم تصميم هذه المحولات للتشغيل الآمن في المناطق السكنية وغالبًا ما تكون مجهزة بمرفقات مقاومة للعبث وعزل كافٍ. في حين أن المحول الفعلي الذي يخدم المنزل يقع عادةً على عمود كهرباء قريب أو حاوية مثبتة على الأرض، توجد محولات أصغر أيضًا بشكل شائع داخل الأجهزة المنزلية المختلفة (مثل محولات الطاقة وأجهزة الشحن وبعض الأجهزة) لتحويل جهد التيار المتردد المنزلي إلى انخفاض الفولتية AC أو DC التي يحتاجها الجهاز.
س: 21. ما هو تصنيف كيلو فولت أمبير للمحول؟
ج: يشير تصنيف kVA (kiloVolt-Amperes) للمحول إلى قدرته الظاهرية على الطاقة. يعد هذا التصنيف مقياسًا لقدرة المحول على التعامل مع الطاقة الكهربائية وهو مهم بشكل خاص في فهم سعة الحمل وكفاءته.
فيما يلي تفصيل لما يستلزمه هذا التصنيف:
الطاقة الظاهرة: تصنيف كيلو فولت أمبير هو وحدة للطاقة الظاهرة، والتي تجمع بين كل من الطاقة الحقيقية (المقاسة بالكيلوواط، كيلوواط) والطاقة التفاعلية (المقاسة بالكيلوفار، كيلوفار). تمثل الطاقة الظاهرة إجمالي الطاقة الكهربائية المتدفقة عبر النظام.
الحساب: يتم حسابه على أنه حاصل ضرب الجهد (V) والتيار (I) دون النظر إلى زاوية الطور بينهما. من حيث الصيغة، kVA=V × I / 1000 (حيث V هو الجهد الكهربي بالفولت وI التيار بالأمبير).
الأهمية: التحجيم والاختيار: يعد تصنيف kVA أمرًا بالغ الأهمية لتحديد حجم المحول. يجب أن يتم اختياره بناءً على الحد الأقصى للحمل الذي سيحتاج إلى التعامل معه، مما يضمن قدرته على توفير طاقة كافية دون التحميل الزائد.
الكفاءة وتبديد الحرارة: سيعمل المحول ذو تصنيف kVA المناسب بكفاءة ويبدد الحرارة بشكل فعال، مما يقلل من مخاطر ارتفاع درجة الحرارة ويطيل عمره الافتراضي.
الاستخدام في الأنظمة أحادية الطور وثلاثية الطور: في النظام أحادي الطور، يتم حساب كيلو فولت أمبير بالجهد (V) × التيار (I)/1000. في نظام ثلاثي الطور، الحساب هو √3 × جهد الخط إلى الخط (V)×التيار (I)/1000.
التقييمات الخاصة بالتطبيقات: تأتي المحولات بتصنيفات مختلفة من كيلو فولت أمبير، وهي مناسبة لتطبيقات مختلفة - بدءًا من المحولات الصغيرة في الأجهزة الإلكترونية وحتى الوحدات الكبيرة للاستخدام الصناعي أو توزيع الطاقة. يعد اختيار محول ذو تصنيف kVA المناسب أمرًا ضروريًا لضمان قدرته على التعامل مع الحمل الكهربائي المقصود بأمان وكفاءة. يعتمد هذا الاختيار عادةً على إجمالي الطلب على الطاقة لجميع الأجهزة والأنظمة التي سيتم توصيلها بالمحول.
س: 22. ما هي الأنواع الأساسية الرئيسية للمحولات؟
ج: يمكن أن تحتوي المحولات على أنواع مختلفة من النوى، والتي تلعب دورًا حاسمًا في تشغيلها وكفاءتها. النواة هي المكون المغناطيسي الذي يسهل نقل الطاقة بين ملفات المحول. الأنواع الأساسية الرئيسية المستخدمة في المحولات هي:
مغلفة الصلب الأساسية:
البناء: مصنوع من صفائح رقيقة من الفولاذ، تُعرف بالصفائح، وهي مكدسة معًا. عادة ما تكون هذه الصفائح مغلفة بمادة عازلة.
الغرض: يقلل التصفيح من خسائر التيار الدوامي، وهي تيارات مستحثة في القلب يمكن أن تسبب التسخين وفقدان الطاقة.
الاستخدام: يستخدم بشكل شائع في مجموعة واسعة من المحولات، خاصة عندما تكون الكفاءة مهمة، كما هو الحال في محولات الطاقة والتوزيع. النواة الحلقية: الشكل: النوى الحلقية على شكل حلقة أو على شكل دونات ومصنوعة من شريط مستمر من الفولاذ أو مادة مغناطيسية أخرى ملفوفة في ملف.
المزايا: إنها أكثر كفاءة من النوى المصفحة، ولها تداخل مغناطيسي أقل، وصغيرة الحجم. الاستخدام: غالبًا ما يوجد في محولات المعدات الصوتية والأجهزة الطبية والتطبيقات الأخرى حيث تكون المساحة محدودة ومن المرغوب فيه الحد الأدنى من التداخل الكهرومغناطيسي.
قلب الفريت: المادة: مصنوع من الفريت، وهو نوع من مادة السيراميك ذات خصائص مغناطيسية. الخصائص: نوى الفريت غير موصلة للكهرباء، مما يمنع التيارات الدوامية، مما يجعلها مناسبة للتطبيقات عالية التردد.
الاستخدام: شائع في المحولات والمحاثات المستخدمة في الأجهزة الإلكترونية، مثل تبديل مصادر الطاقة، وأجهزة الشحن، ومحولات التردد اللاسلكي (RF). قلب فولاذي غير متبلور: المادة: مصنوع من معدن غير بلوري وغير متبلور، والذي يتم إنتاجه عن طريق تبريد المعدن المنصهر بسرعة.
المزايا: يتمتع بفقدان تباطؤ منخفض جدًا، مما يجعله عالي الكفاءة، خاصة في تقليل خسائر عدم التحميل. الاستخدام: يستخدم في المحولات ذات الكفاءة العالية، وخاصة في التطبيقات التي يكون فيها الحفاظ على الطاقة أمرًا بالغ الأهمية.
قلب الهواء: البناء: يتكون من لفات بدون قلب صلب؛ "الجوهر" هو في الأساس الهواء.
التطبيقات: تستخدم بشكل رئيسي في المحولات عالية التردد، حيث قد يتسبب القلب التقليدي في خسائر فادحة. توجد أيضًا في الترددات الراديوية ومحولات الإشارة. يتمتع كل نوع أساسي بمزاياه ويتم اختياره بناءً على المتطلبات المحددة لتطبيق المحول، مثل تردد التشغيل وقيود الحجم ومتطلبات الكفاءة واعتبارات التكلفة.
س: 23. هل لكل منزل محول خاص به؟
ج: ليس كل منزل لديه محول فردي خاص به. يعتمد ما إذا كان المنزل يحتوي على محول مخصص على نظام التوزيع الكهربائي للمنطقة ومتطلبات الطاقة للمنزل أو المبنى.
فيما يلي بعض السيناريوهات الشائعة: منزل واحد به محول مخصص:
في بعض المناطق الريفية أو ذات الكثافة السكانية المنخفضة، حيث تكون المنازل متباعدة، قد يكون لكل منزل محول توزيع خاص به مثبت على عمود. يكون هذا أكثر شيوعًا عندما تجعل المسافة بين المنازل من غير العملي مشاركة المحول.
منازل متعددة تتشارك في محول: في الضواحي والمناطق الحضرية، من الشائع أن تشترك عدة منازل في محول واحد. تم تصميم هذه المحولات للتعامل مع الحمل الكهربائي المشترك لمنازل متعددة. يمكن تركيبها على عمود أو على وسادة (على الأرض) اعتمادًا على المنطقة والبنية التحتية لشركة المرافق. المباني السكنية والمجمعات: في المباني السكنية متعددة الأسر، مثل المجمعات السكنية، عادة ما يخدم محول واحد أكبر المبنى أو المجمع بأكمله. قدرة هذه المحولات أكبر بكثير لاستيعاب متطلبات الطاقة الأعلى.
المحولات الفردية داخل المنازل: بصرف النظر عن محول التوزيع الرئيسي، تحتوي العديد من المنازل على محولات أصغر داخل الأجهزة المختلفة (مثل محولات الطاقة والشواحن والأجهزة) لخفض الجهد إلى مستويات مناسبة لتلك الأجهزة المحددة. يعتمد قرار تخصيص محول لمنزل فردي مقابل المشاركة بين منازل متعددة على عوامل مثل المسافة بين المنازل، وإجمالي الحمل الكهربائي، وفعالية البنية التحتية للتوزيع من حيث التكلفة. تقوم شركات المرافق بتخطيط وتركيب المحولات بشكل استراتيجي لضمان توزيع الطاقة بكفاءة وموثوقية.
الوسم : محولات الطاقة، مصنعي محولات الطاقة في الصين، الموردين، المصنع, محول الطاقة لقوة الكهروضوئية الرقيقة, محول الطاقة لـ SVC, محول الطاقة للمفاعل الذي يتحكم فيه الثايرستور, محول الطاقة لقوة الكهروضوئية, محول الطاقة لـ microgrid, محول الطاقة لـ STATCOM
