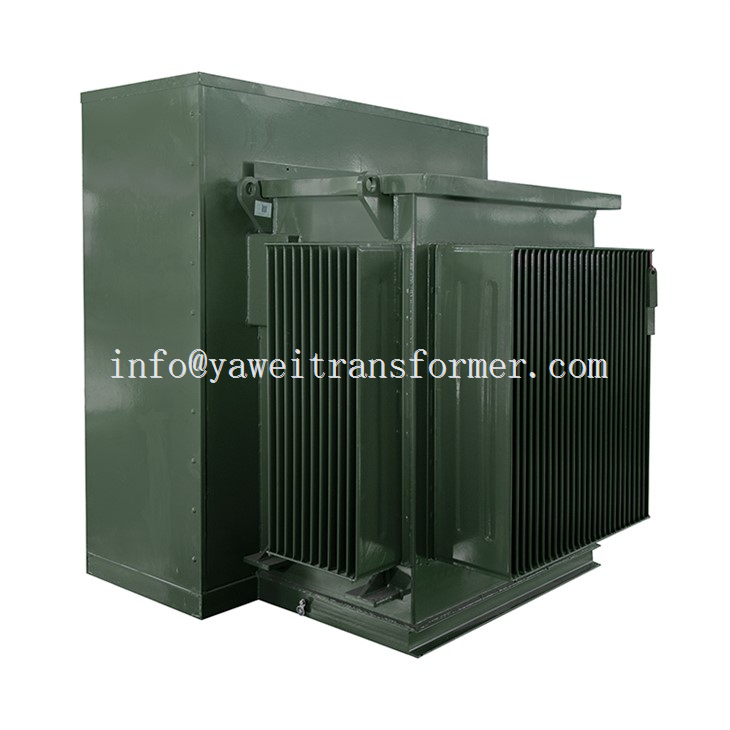

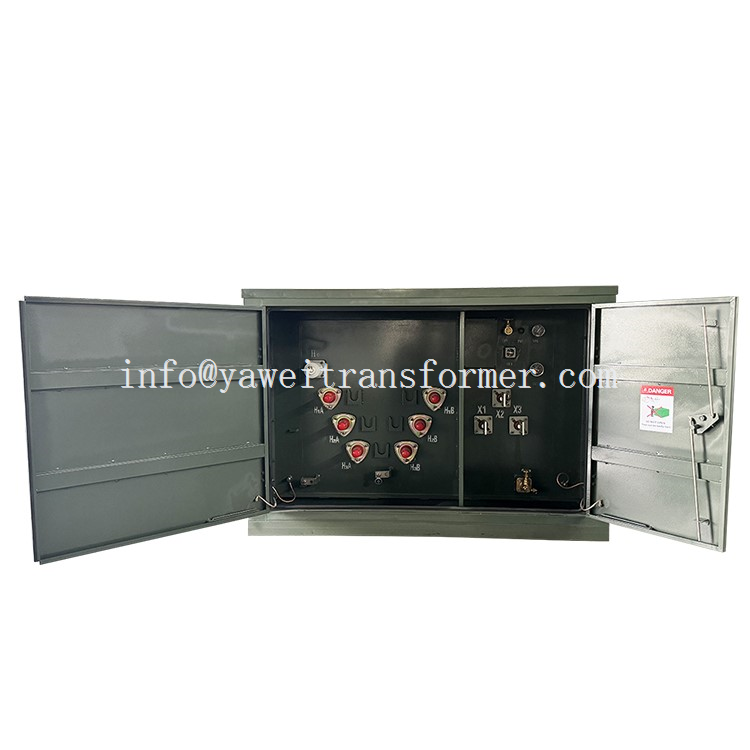

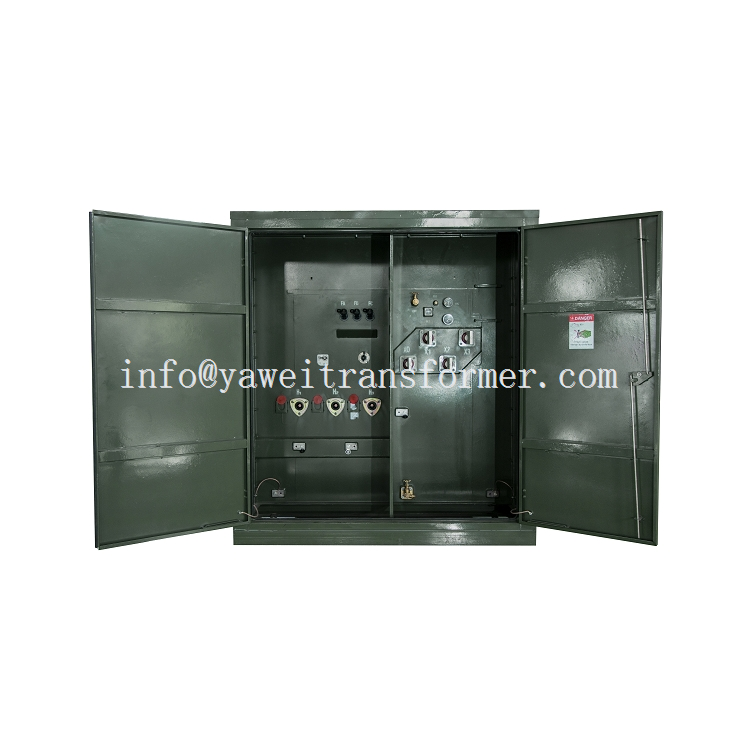

محول مثبت على وسادة ثلاثية الطور





المحول المثبت على الوسادة هو نوع من محولات المرافق التي تستخدم عادة في الضواحي والمناطق الحضرية، وكذلك في التطبيقات الصناعية والتجارية. يتم تركيبه على وسادة خرسانية وموجود في خزانة فولاذية مقفلة.



السكن: عادة ما تكون محاطة بخزائن معدنية مقفلة مقاومة للعبث. يحمي هذا السكن المكونات الداخلية من البيئة والوصول غير المصرح به.



أنواع المحولات: يمكن أن تكون المحولات المثبتة على الوسادة إما أحادية الطور أو ثلاثية الطور، اعتمادًا على متطلبات المنطقة التي تخدمها.



تقييمات الجهد: يمكن أن يختلف الجهد الأساسي (المدخل) بشكل كبير، وغالبًا ما يكون في حدود 2.4 كيلو فولت إلى 35 كيلو فولت. عادةً ما يكون الجهد الثانوي (الخرج) أقل ومناسبًا للاستخدام السكني أو التجاري (مثل 120/240 فولت، 277/480 فولت، وما إلى ذلك).



السعة: يمكن أن يختلف تصنيف الطاقة للمحولات المثبتة على اللوحة، لكن الأحجام الشائعة تتراوح من حوالي 75 كيلو فولت أمبير إلى 5000 كيلو فولت أمبير.



السلامة والعزل: تم تصميم المحولات المثبتة على الوسادة بميزات أمان متنوعة، بما في ذلك الحماية من الأخطاء وأنظمة العزل القوية. غالبًا ما يلتزمون بمعايير السلامة الصارمة التي وضعتها منظمات مثل ANSI وIEEE وNEMA.



التطبيقات: تستخدم هذه المحولات على نطاق واسع لخفض الكهرباء ذات الجهد العالي التي توفرها خطوط كهرباء المرافق إلى جهد أقل مناسب للمنازل والشركات والمنشآت الصناعية.



الصيانة: تم تصميم المحولات المثبتة على الوسادة للاستخدام الخارجي وهي بشكل عام منخفضة الصيانة، ولكنها تتطلب عمليات فحص منتظمة وخدمة عرضية.



حماية البيئة: تم تصميم العديد من المحولات الحديثة المثبتة على الوسادة بميزات صديقة للبيئة، مثل الزيوت غير PCB (ثنائي الفينيل متعدد الكلور).



الملحقات: قد تتضمن ميزات مثل مفاتيح فصل التحميل أو عدم كسر التحميل، والصمامات، وأجهزة الحماية الأخرى.

للحصول على تفاصيل فنية محددة أو معلومات عن الطراز، يمكنك الاتصال بنا





المحولات أحادية الطور: تستخدم عادة في المناطق السكنية. لديهم ملف أساسي واحد وملف ثانوي ويتم استخدامهما لخفض الجهد للاستهلاك السكني. عادة ما يكون لديهم تصنيفات أقل من كيلو فولت أمبير.



المحولات ثلاثية الطور: تستخدم في البيئات التجارية والصناعية التي تتطلب المزيد من الطاقة. تحتوي هذه المحولات على ثلاث ملفات أولية وثلاث ملفات ثانوية ويمكنها التعامل مع أحمال طاقة أعلى مقارنة بالمحولات أحادية الطور.



محولات التغذية الحلقية: في هذا التصميم، تتصل الخطوط الواردة والصادرة بالمحول من خلال مخطط حلقة. يوفر هذا الإعداد الموثوقية في شبكة توزيع الطاقة، حيث يمكن تغذية المحول من أي اتجاه.



محولات التغذية الشعاعية: تحتوي هذه المحولات على مصدر واحد يغذي المحول. إنها أبسط في التصميم مقارنة بمحولات التغذية الحلقية ولكنها لا تقدم نفس المستوى من التكرار لإمدادات الطاقة.



يعتمد اختيار المحول المثبت على الوسادة على عدة عوامل، بما في ذلك التطبيق، ومستويات الجهد المطلوبة، والسعة المطلوبة، والاعتبارات البيئية، وتوافر المساحة. يتمتع كل نوع بمجموعة فريدة من الميزات ويتم اختياره بناءً على الاحتياجات المحددة لنظام التوزيع الكهربائي.





1.نظام إدارة الجودة GB/T 19001-2016 ISO 9001:2015

يتم التحكم في تشغيل نظام YAWEI بالكامل وإدارته بشكل صارم. وهذا يضمن جودة المنتجات والمواد في جميع المراحل، بدءًا من تلقي طلبات العملاء وحتى التصميم والمواد والإنتاج والتركيب والاختبار والتعبئة والتغليف والتسليم وما بعد البيع، وكلها تعمل وفق عمليات صارمة ومترابطة منطقيًا.

2. شهادة الامتثال لـ UL وCUL

تم تقييم المحولات المثبتة على لوحة YaWei بواسطة UL وفقًا لمعايير الولايات المتحدة وكندا. محولنا معتمد من UL بناءً على المعايير الكندية (معايير CSA).

3. شهادة الاعتماد CE

المعيار: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 يؤكد أن الجودة الفنية لشركة YAWEI تلبي متطلبات جميع المعايير الدولية المحددة لمختبرات الاختبار والمعايرة. تم اختبار جميع منتجات YAWEI بالكامل في غرفة اختبار مؤهلة قبل مغادرة المصنع، مما يضمن الجودة المستقرة ويوفر راحة البال المطلقة للعملاء.





تغطية خط إنتاج كامل للمحولات من الأسلاك المتعرجة، وقص ولفائف السيليكون، وإنتاج خزان زيت المحولات، والبحث والتطوير في محولات الطاقة، والاختبار والتركيب والإنتاج.





خط تغليف الأسلاك العازلة الأوتوماتيكي Yawei. لدى Yawei خطوط لف أوتوماتيكية وأفقية ورأسية ويدوية تأتي حسب طلب السعة المختلفة.

يتميز اللف على اللفات الأولية والثانوية بهيكل تصميم ممتاز لمساعدة الماكينة على العمل بفعالية.

خط تغليف الأسلاك العازلة

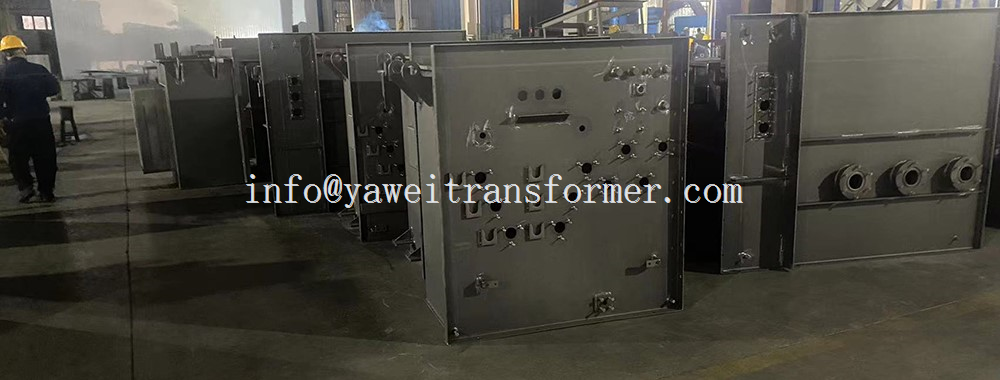

ورشة صب خزان زيت المحولات Yawei. العمل المهني والفريق لمتطلبات العفن المختلفة.

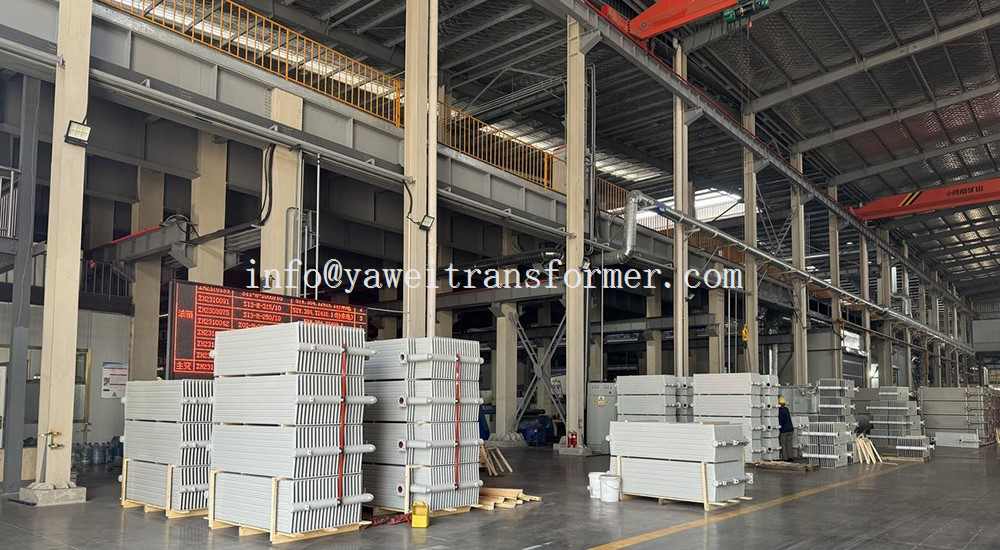

ورشة إنتاج زعانف/رادياتير التكوين Yawei.





ورشة إنتاج زعانف/رادياتير التكوين Yawei.

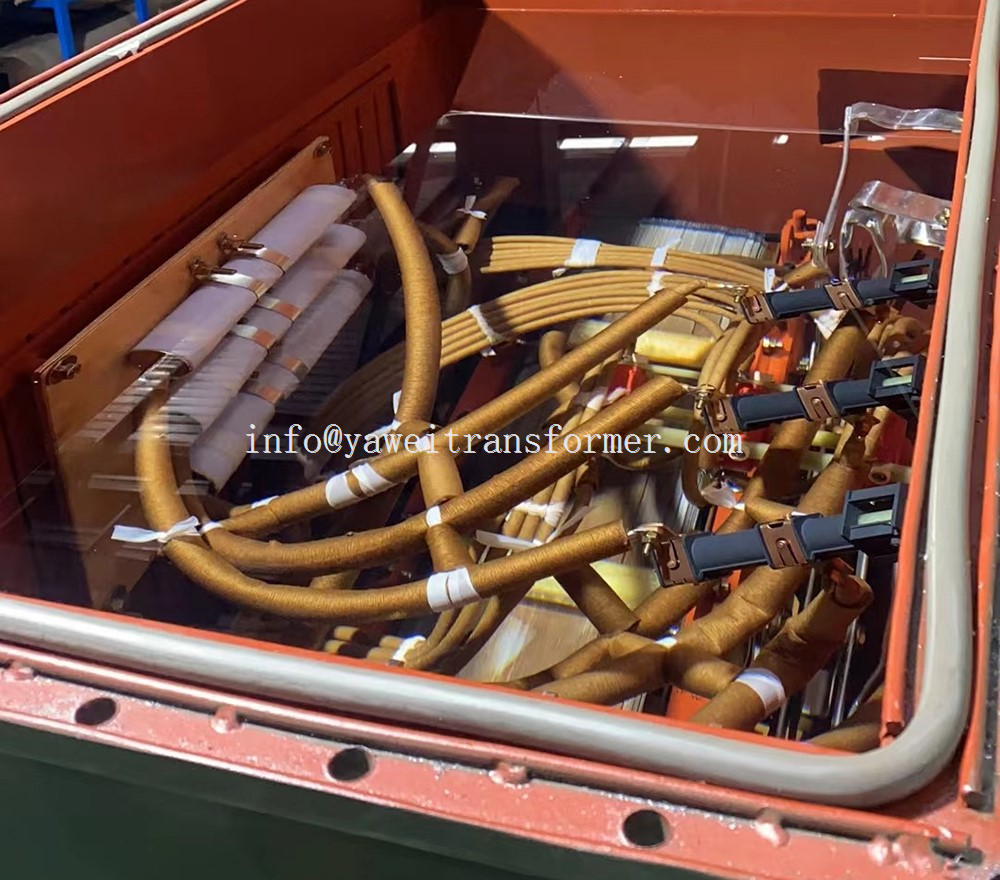

تركيب الجزء النشط من المحولات المثبتة على لوحة Yawei ثلاثية الطور



زيت محول Yawei ثلاثي الطور مثبت على الوسادة في الخزان





اختبار المحولات المثبتة على لوحة Yawei ثلاثية الطور

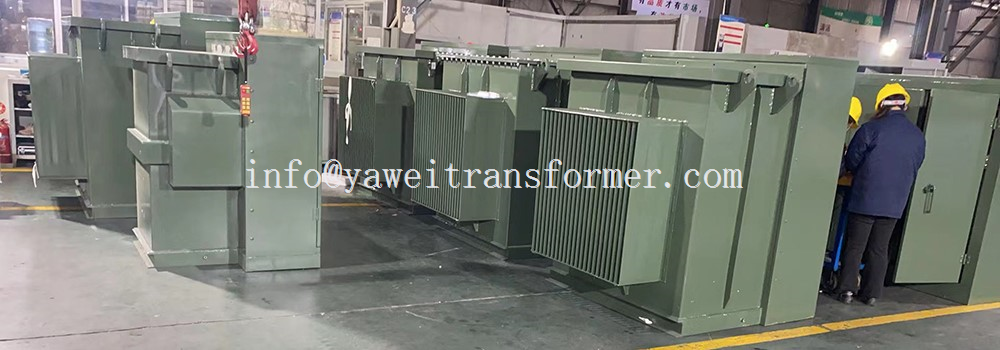

اختبار المحولات المثبتة على الوسادة من Yawei في الخط

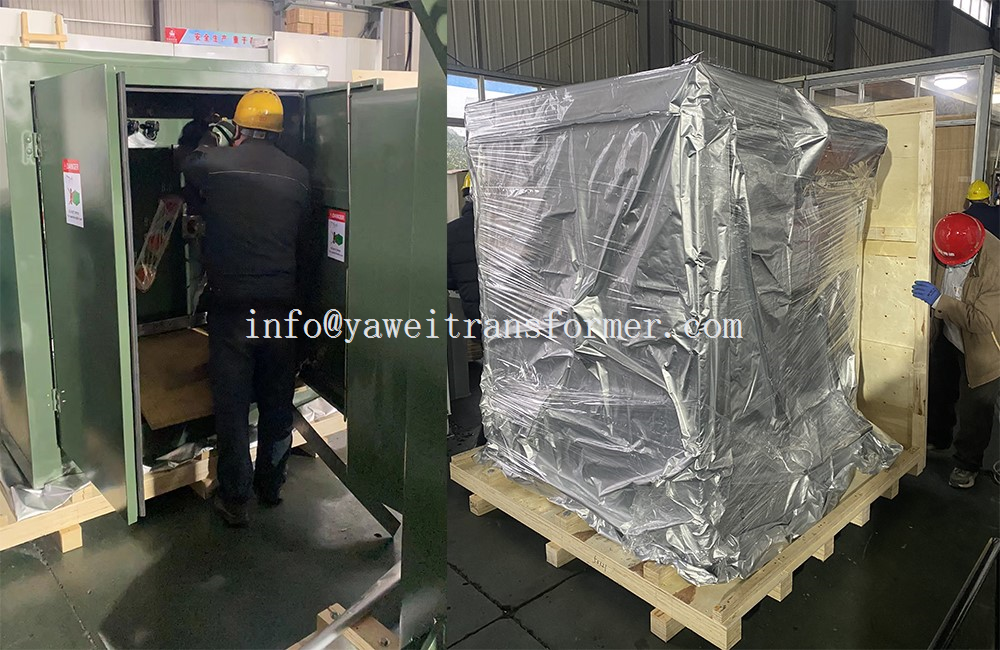

تعبئة محولات Yawei ثلاثية الطور مثبتة على الوسادة (حسب الطلب)





معلمة المحولات المثبتة على الوسادة ثلاثية الطور

تصنيف القدرة (كيلو فولت أمبير)	خسارة عدم التحميل (كيلوواط)	خسارة الحمل (كيلوواط)	عدم التحميل الحالي (٪)	مقاومة الجهد (٪)	البعد (طول × عرض × ارتفاع) (مم)	المجموع وزن (كلغ)
100	200	1500	0.65	4.0	1180x1355x1735	729
150	280	2200	0.60		1830x1375x1735	989
200	340	2600	0.50		1830x1375x1735	1195
250	400	3050	0.50		1830x1405x1735	1355
315	480	3650	0.45		1830x1425x1735	1415
400	570	4300	0.45		1830x1435x1805	1675
500	680	5150	0.40		1830x1445x1860	1905
630	810	6200	0.40	4.5	1830x1445x1860	2165
800	980	7500	0.35		1830x1490x1860	2755
1000	1150	10300	0.35		1830x1675x2005	3235
1250	1360	12000	0.30		2100x1845x2035	4905
1600	1640	14500	0.30		2100x1885x2135	5835

معلمة المحولات المثبتة على وسادة أحادية الطور

الطاقة المقدرة (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	الجهد المنخفض (الخامس)	الخسارة (ث)
			فقدان عدم التحميل (W)	خسارة التحميل (W)
15 كيلو فولت أمبير	24.94 كيلو فولت/14.4 كيلو فولت 12.47 كيلو فولت/7.2 كيلو فولت 34.5 كيلو فولت/ 19.92 كيلو فولت/ 13.8 كيلو فولت/ 13.2 كيلو فولت/ او اخرين	120-240V 240-480V 347V 600V	50	195
25 كيلو فولت أمبير			80	290
37.5 كيلو فولت أمبير			105	360
50 كيلو فولت أمبير			135	500
75 كيلو فولت أمبير			190	650
100 كيلو فولت أمبير			210	850
167 كيلو فولت أمبير			350	1410
