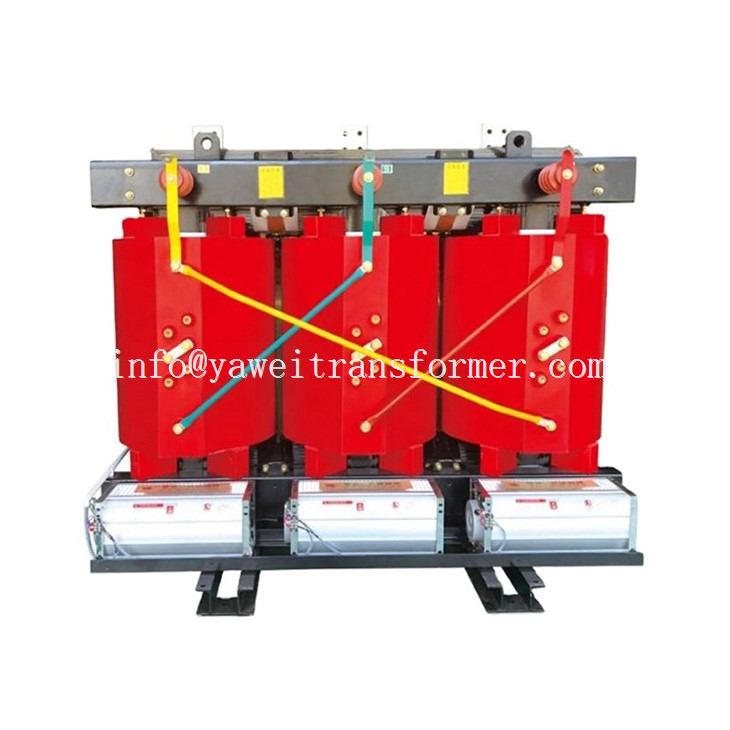

المحولات من النوع الجاف هي مجموعة متنوعة من المحولات الكهربائية حيث لا يتم غمر القلب واللفات في سائل عازل. وبدلاً من ذلك، يعتمدون على الهواء أو المواد الصلبة الأخرى للعزل والتبريد. تُستخدم هذه المحولات بشكل شائع في تطبيقات مختلفة نظرًا لسلامتها وكفاءتها وملاءمتها للبيئة.

طريقة التبريد:

استخدم الهواء أو الغاز (مثل SF6) للتبريد.

يمكن أن تشتمل على مراوح لتعزيز دوران الهواء لتحسين كفاءة التبريد.

عازلة:

عادةً ما تستخدم مواد عازلة ذات درجة حرارة عالية مثل الراتنج أو الورنيش أو الأوراق العازلة الخاصة.

قد تكون اللفات مشربة بالضغط الفراغي (VPI) أو مغلفة بالراتنج.

منتجات ذات صله

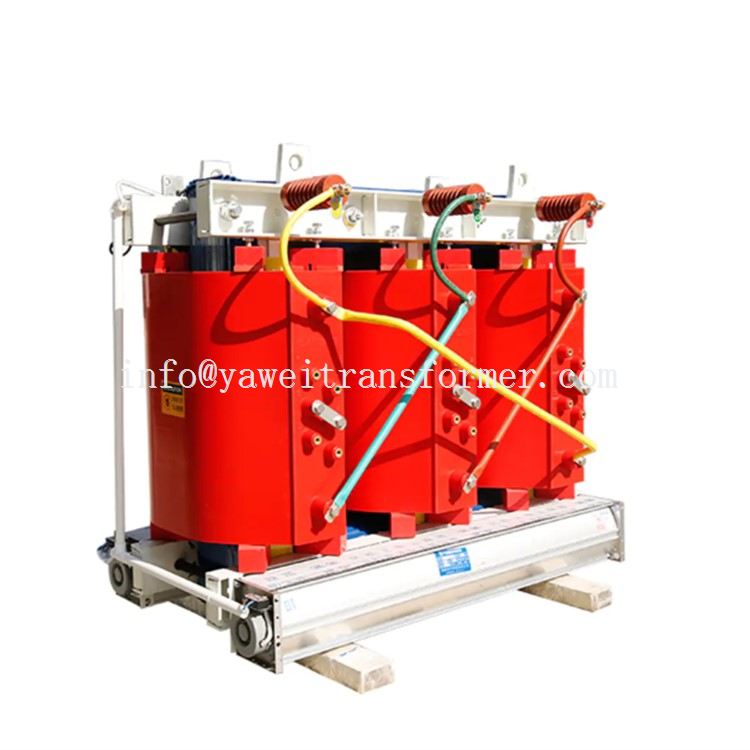

محولات 30 كيلو فولت أمبير من النوع الجاف

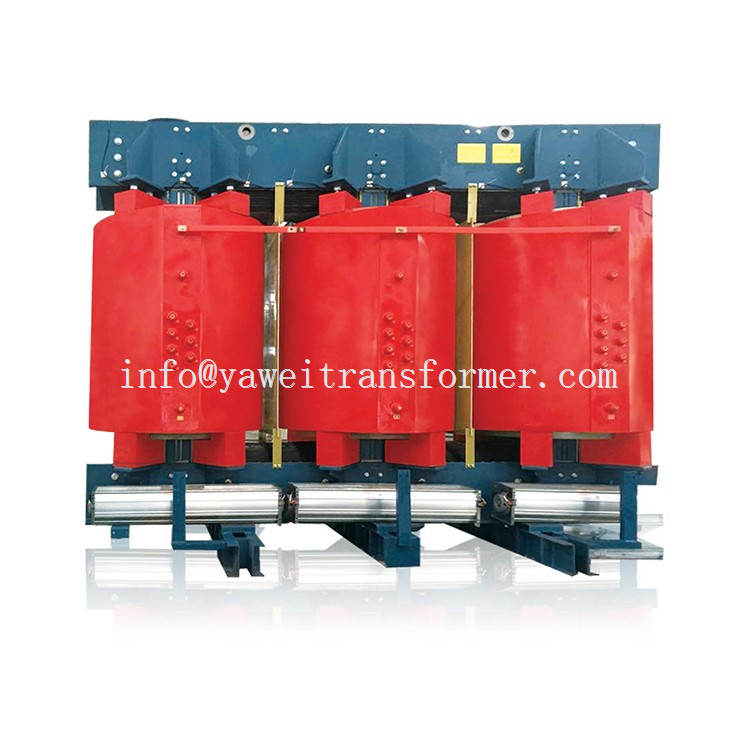

محولات من النوع الجاف بقدرة 50 كيلو فولت أمبير

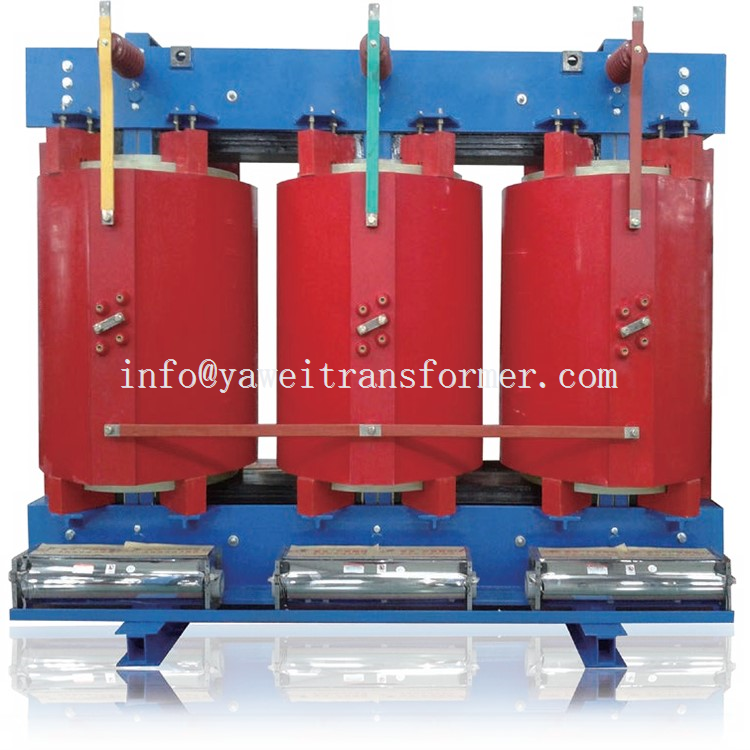

محولات 300 كيلو فولت أمبير من النوع الجاف

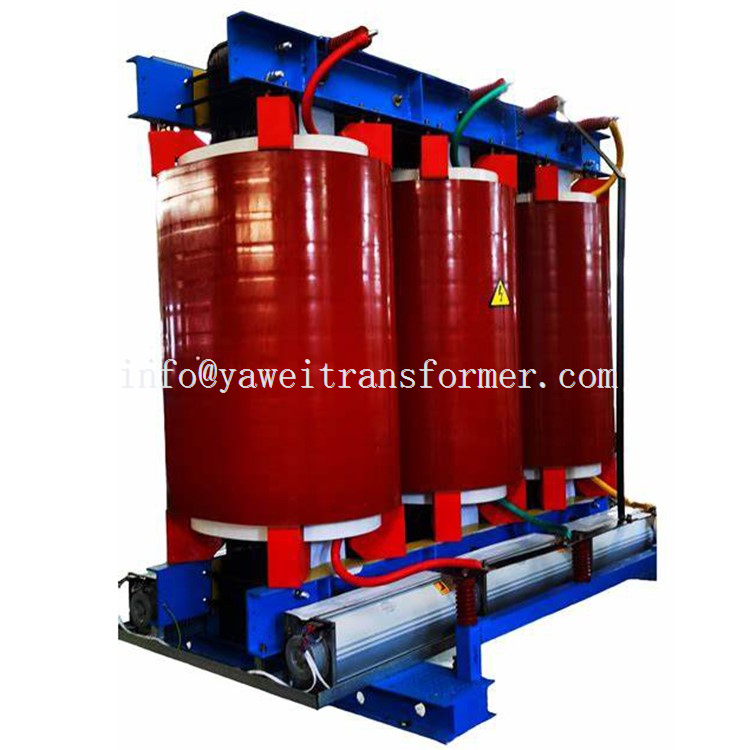

- محولات جافة بقدرة 2000 كيلو فولت أمبير

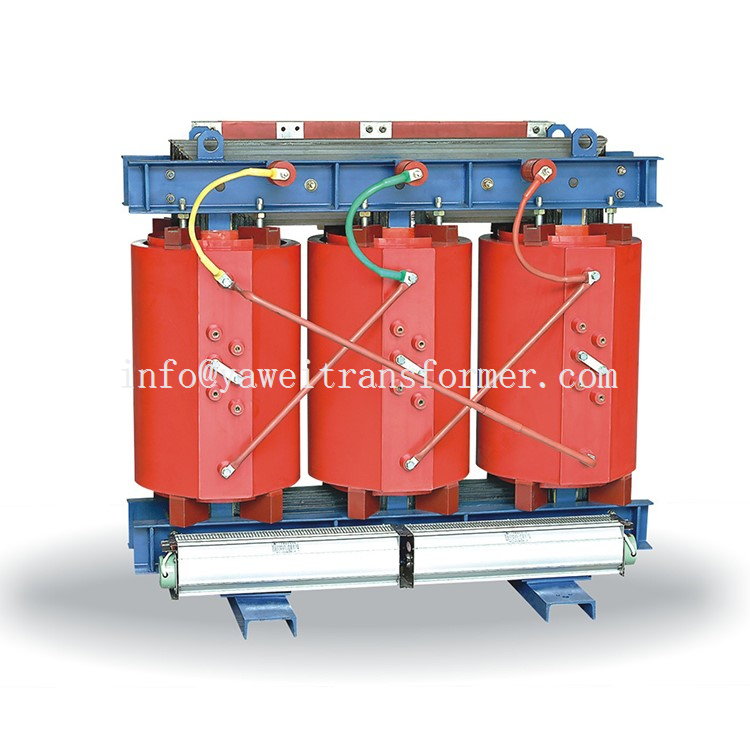

- محولات جافة بقدرة 25 كيلو فولت أمبير

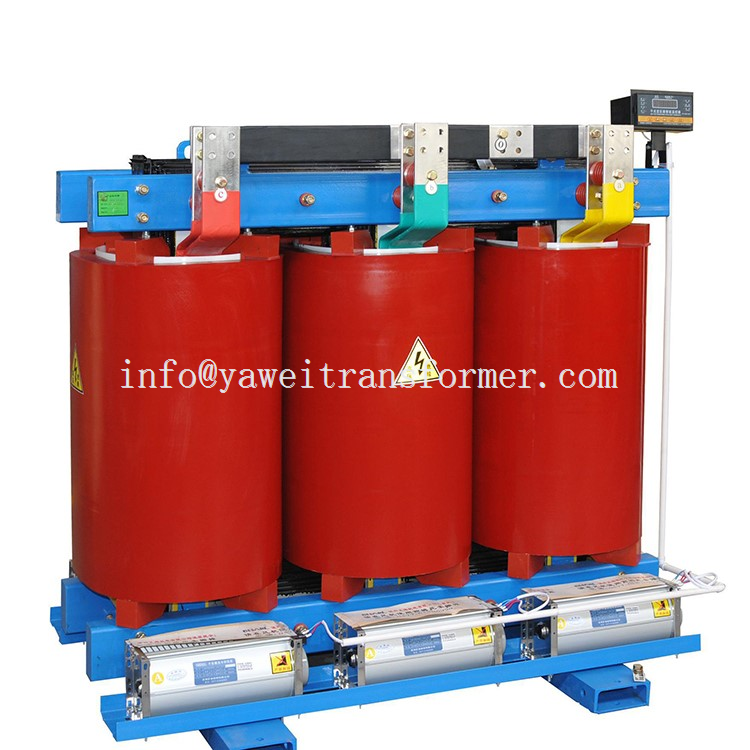

محول 45 كيلو فولت أمبير من النوع الجاف

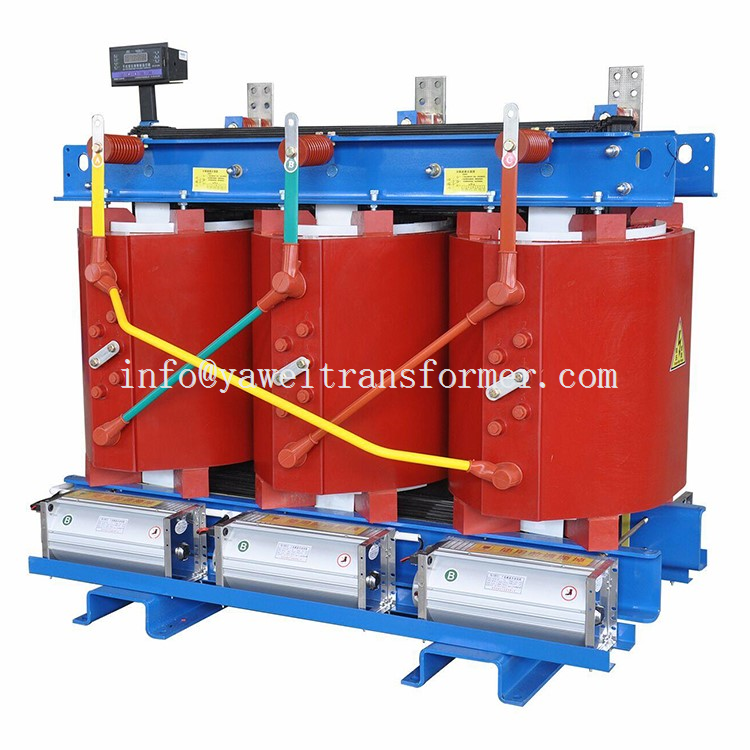

محول 15 كيلو فولت أمبير من النوع الجاف

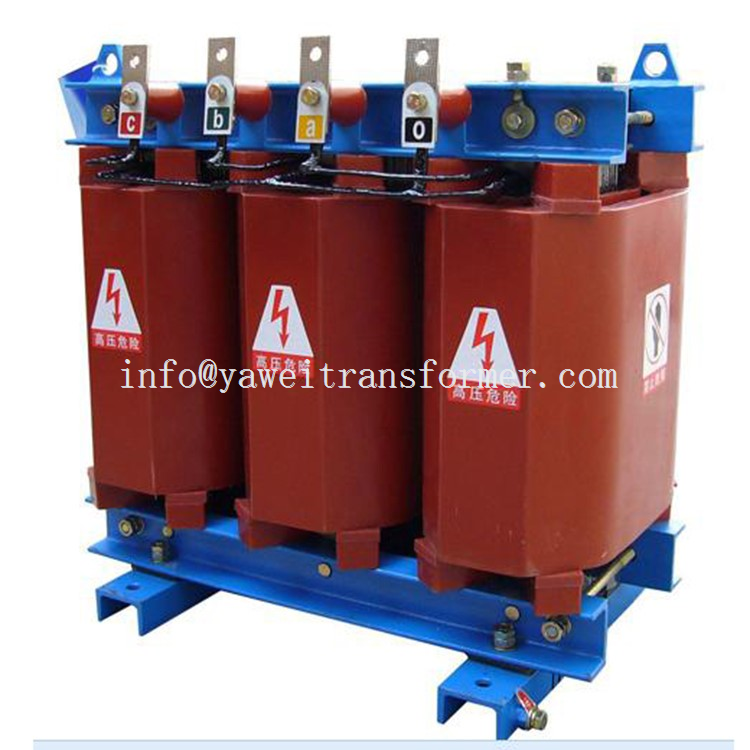

محولة جافة بقدرة 750 كيلو فولت أمبير

التطبيقات

التركيبات الداخلية: يفضل عندما تكون السلامة من الحرائق مصدر قلق كبير، كما هو الحال في المباني والمناطق المأهولة بالسكان.

البيئات الصناعية: تستخدم في الصناعات التي يكون فيها تجنب التلوث النفطي أمرًا بالغ الأهمية.

أنظمة الطاقة المتجددة: شائعة في محطات طاقة الرياح والطاقة الشمسية نظراً لسلامتها البيئية ومتانتها.

المباني التجارية: غالبًا ما تستخدم المكاتب ومراكز التسوق والمطارات والمستشفيات المحولات من النوع الجاف نظرًا لسلامتها واحتياجات الصيانة المنخفضة.

أنواع المحولات من النوع الجاف

محولات الراتنج المصبوب:

لديك اللفات مغلفة في راتنجات الايبوكسي.

توفر حماية جيدة ضد الغبار والرطوبة.

محولات VPI:

اللفات عبارة عن ضغط فراغي مشرب بورنيش عالي الحرارة.

توفير توازن جيد بين الأداء والتكلفة والحماية.

المميزات والعيوب

المزايا: أكثر أمانًا من حيث مخاطر الحرائق، وصديق للبيئة، ومتطلبات صيانة أقل، ومناسب تمامًا للتطبيقات الداخلية.

العيوب: أكبر وأثقل من المحولات المملوءة بالزيت، ومن المحتمل أن تكون أكثر ضجيجًا، وأكثر تكلفة بشكل عام.

تعد المحولات من النوع الجاف حلاً فعالاً في العديد من السيناريوهات حيث تكون السلامة والمخاوف البيئية وقيود المساحة (كما هو الحال في المناطق الحضرية) ذات أهمية قصوى. ومع ذلك، فإن الاختيار بين المحولات من النوع الجاف والمملوءة بالزيت يعتمد غالبًا على المتطلبات المحددة للتطبيق، بما في ذلك سعة الطاقة، وبيئة التثبيت، واعتبارات الميزانية.

معايير الجودة للمنتج

product-1000-250

1.نظام إدارة الجودة GB/T 19001-2016 ISO 9001:2015

يتم التحكم في تشغيل نظام YAWEI بالكامل وإدارته بشكل صارم. وهذا يضمن جودة المنتجات والمواد في جميع المراحل، بدءًا من تلقي طلبات العملاء وحتى التصميم والمواد والإنتاج والتركيب والاختبار والتعبئة والتغليف والتسليم وما بعد البيع، وكلها تعمل وفق عمليات صارمة ومترابطة منطقيًا.

2. شهادة الامتثال لـ UL وCUL

تم تقييم المحولات المثبتة على لوحة YaWei بواسطة UL وفقًا لمعايير الولايات المتحدة وكندا. محولنا معتمد من UL بناءً على المعايير الكندية (معايير CSA).

3. شهادة الاعتماد CE

المعيار: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 يؤكد أن الجودة الفنية لشركة YAWEI تلبي متطلبات جميع المعايير الدولية المحددة لمختبرات الاختبار والمعايرة. تم اختبار جميع منتجات YAWEI بالكامل في غرفة اختبار مؤهلة قبل مغادرة المصنع، مما يضمن الجودة المستقرة ويوفر راحة البال المطلقة للعملاء.

خصائص محول الطاقة Yawei

تغطية خط إنتاج كامل للمحولات من الأسلاك المتعرجة، وقص ولفائف السيليكون، وإنتاج خزان زيت المحولات، والبحث والتطوير في محولات الطاقة، والاختبار والتركيب والإنتاج.

product-1000-650

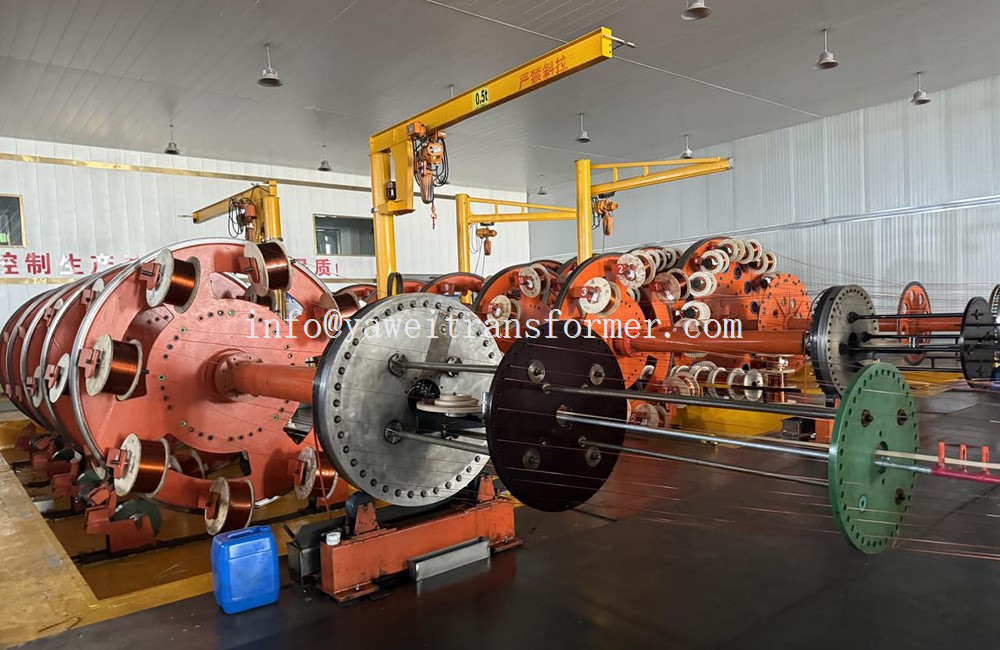

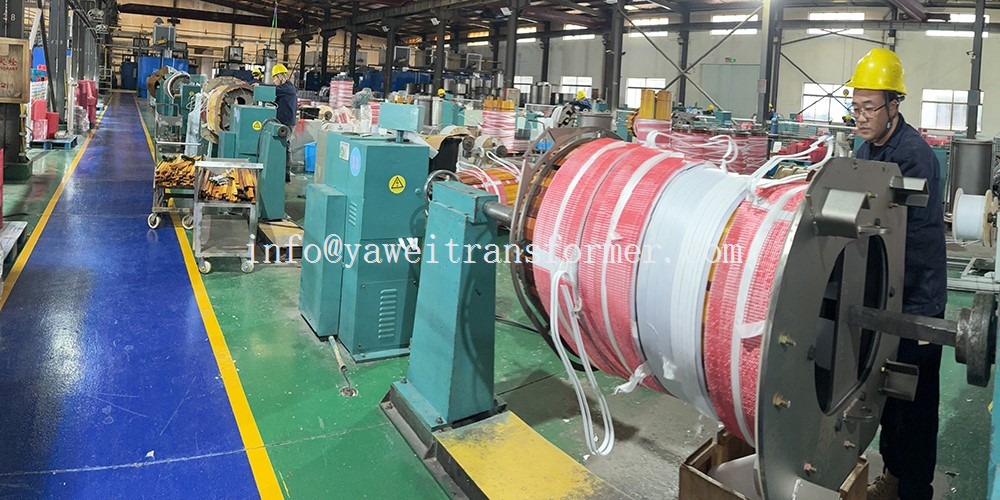

خط تغليف الأسلاك العازلة الأوتوماتيكي Yawei. لدى Yawei خطوط لف أوتوماتيكية وأفقية ورأسية ويدوية تأتي حسب طلب السعة المختلفة.

يتميز اللف على اللفات الأولية والثانوية بهيكل تصميم ممتاز لمساعدة الماكينة على العمل بفعالية.

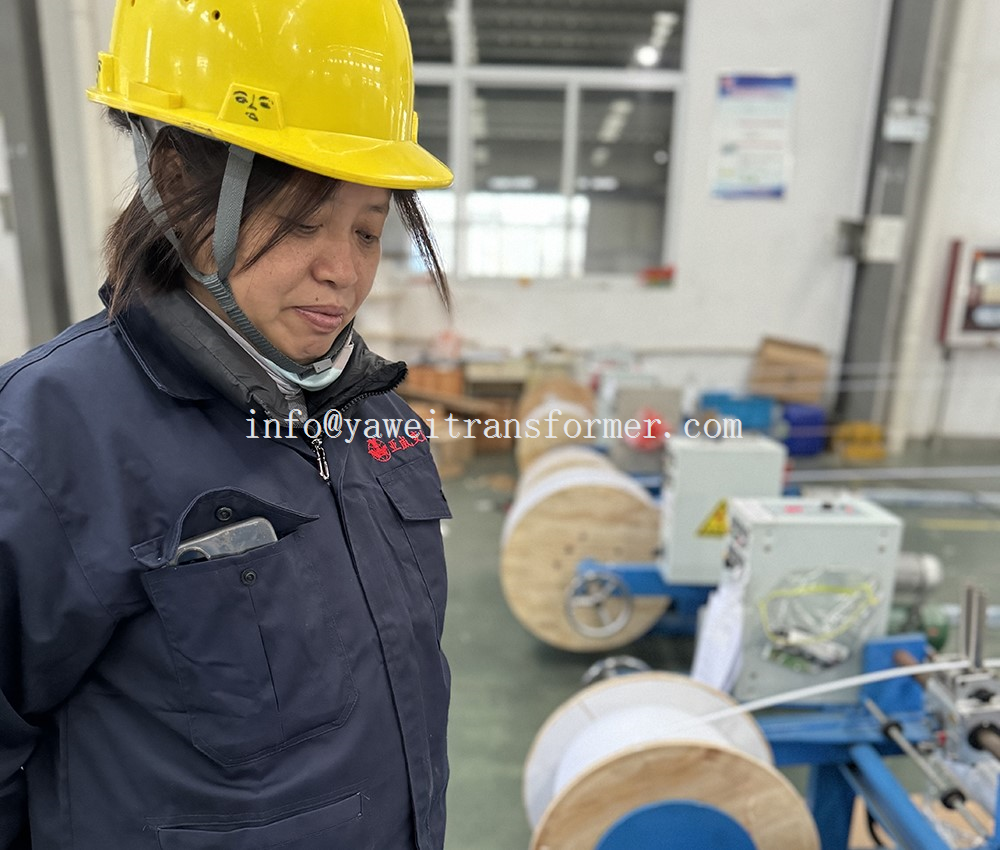

خط تغليف الأسلاك العازلة

product-1000-850

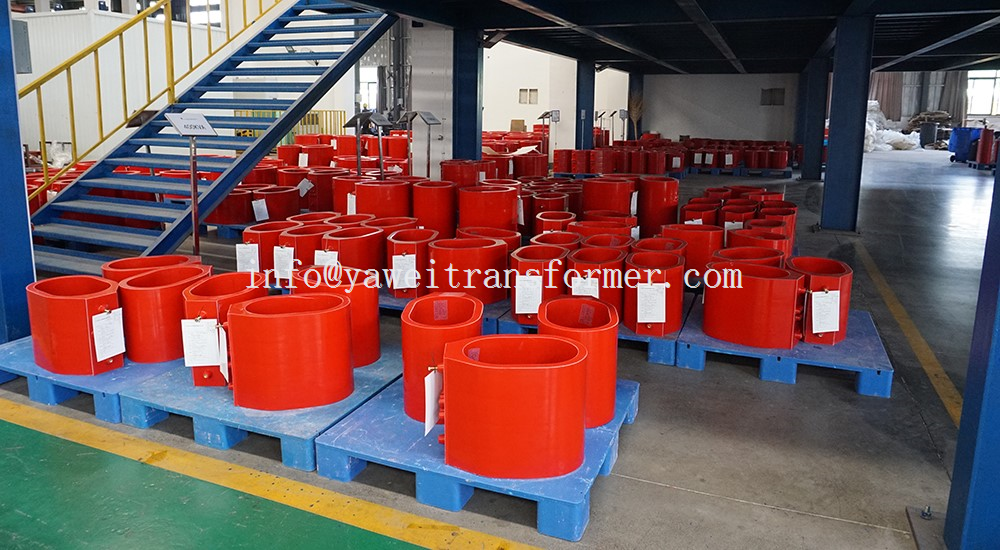

Yawei النوع الجاف من راتنجات الايبوكسي

product-1000-550

Yawei خط لف أفقي من النوع الجاف

product-1000-500

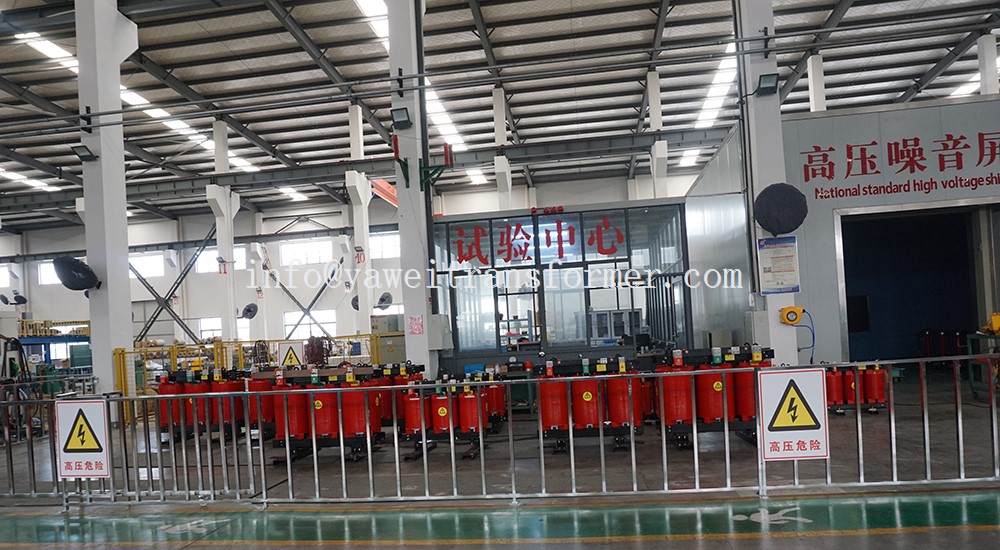

مركز اختبار المحولات من النوع الجاف Yawei

product-1000-550

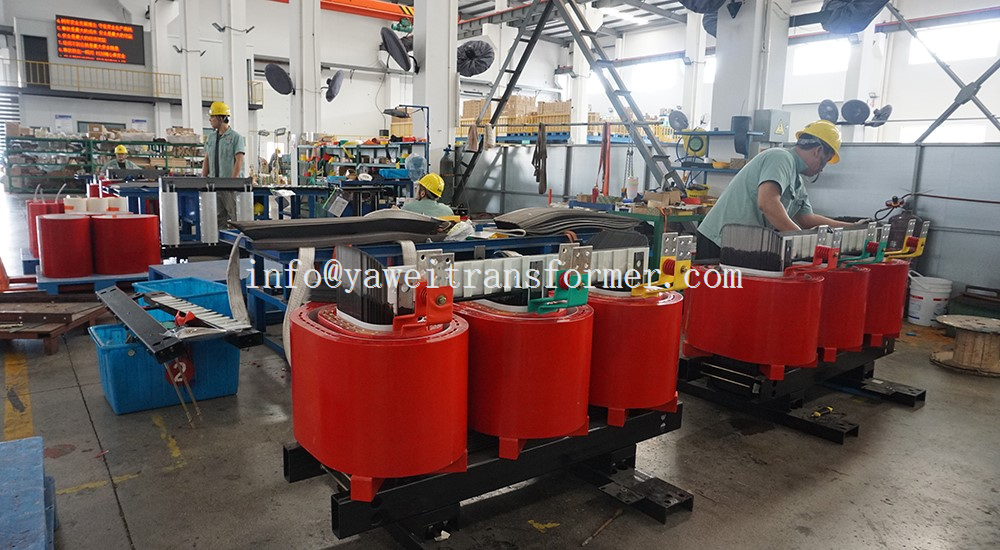

خط تركيب المحولات من النوع الجاف Yawei

product-1000-550

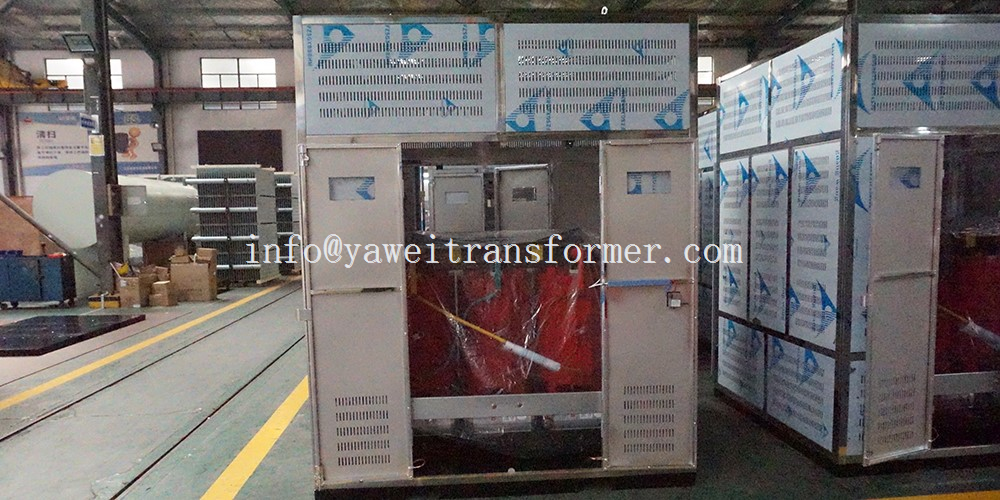

ورشة عمل كابنيت المحولات من النوع الجاف Yawei

product-1000-500

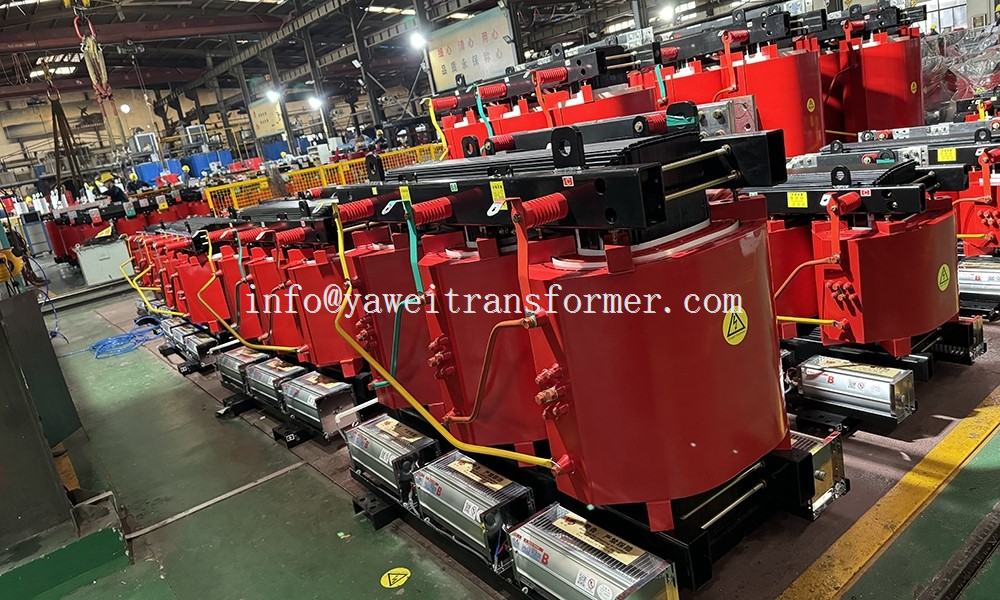

آلة جاهزة للمحولات من النوع الجاف Yawei

product-1000-600

تصنيف القدرة (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	نطاقات التنصت	إل في (كيلو فولت)	مجموعة المتجهات	فقدان عدم التحميل	75 درجة فقدان التحميل	فقدان عدم التحميل	مقاومة الدائرة القصيرة
30	6 6.3 6.6 10 10.5 11	±5% ±2X2.5%	0.4	داين11 ينو	190	710	2.4	4
50					270	1000	2.4
80					370	1380	1.8
100					400	1570	1.8
125					470	1850	1.6
160					540	2130	1.6
200					620	2530	1.4
250					720	2760	1.4
315					880	3470	1.2
400					980	2990	1.2
500					1160	4880	1.2
630					1340	5880	1.0
630					1300	5960	1.0	6
800					1520	6960	1.0
1000					1770	8130	1.0
1250					2090	9690	1.0
1600					2450	11730	1.0
2000					3050	14450	0.8
2500					3600	17170	0.8
1600					2450	12960	1.0	8
2000					3050	15960	0.8
2500					3600	18890	0.8

تصنيف القدرة (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	نطاقات التنصت	إل في (كيلو فولت)	مجموعة المتجهات	فقدان عدم التحميل	75 درجة فقدان التحميل	فقدان عدم التحميل	مقاومة الدائرة القصيرة
50	20 22 24 أو آحرون	±5% ±2x2.5%	0.4 او اخرين	داين11 ينو او اخرين	380	1300	2.4	6
100					600	2100	2.2
160					750	2600	1.8
200					820	3100	1.8
250					940	3600	1.6
315					1080	4300	1.6
400					1280	5100	1.4
500					1500	6100	1.4
630					1700	7200	1.2
800					1950	8700	1.2
1000					2300	10300	1.0
1250					2650	12150	1.0
1600					3100	14600	0.8	8
2000					3600	17250	0.8
2500					4300	20400	0.8
2000					3600	18800	0.8
2500					4300	22400	0.8

تصنيف القدرة (كيلو فولت أمبير)	الجهد العالي/الجهد المنخفض (كيلو فولت)	نطاقات التنصت	المتجه مجموعة	عدم التحميل خسارة	B 100 درجة خسارة الحمل (ث)	P 120 درجة حمولة خسارة (w)	H 145 درجة فقدان التحميل (w)	عدم التحميل حاضِر (%)	قصير -الدائرة معاوقة
30	6/0.4 6.3/0.4 6.6/0.4 10/0.4 10.5/0.4 11/0.4	±5% ±2x2.5%	داين11 ين0	135	605	640	685		4.0
50				195	845	900	965
80				265	1160	1240	1330
100				290	1330	1415	1520
125				340	1565	1665	1780
160				385	1800	1915	2050
200				445	2135	2275	2440
250				515	2330	2485	2665
315				635	2945	3125	3355
400				705	3375	3591	3850
500				835	4130	4390	4705
630				965	4975	5290	5660
630				935	5050	5365	5769		6.0
800				1095	5895	6265	6715
1000				1275	6885	7315	7885
1250				1505	8190	8720	9335
1600				1765	9945	10555	11320
2000				2195	12240	13005	14005
2500				2590	14535	15455	16605
1600				1765	11050	11660	12510		8.0
2000				2195	13520	14360	15400
2500				2950	15980	17000	18260

المنتجات الرئيسية لشركة YAWEI

محول مثبت على الوسادة

Substation Transformer(Skid Mounted Transformer)

محول المحطة الفرعية (المحول المثبت على الانزلاق)

التعليمات

س: 1. لماذا تستخدم محول جاف؟

ج: يتم استخدام المحول الجاف في تطبيقات مختلفة في المقام الأول لأسباب تتعلق بالسلامة والكفاءة والبيئة. السلامة: تعتبر المحولات الجافة أكثر أماناً مقارنة بالمحولات المملوءة بالزيت لأنها أقل قابلية للاشتعال. وهذا مهم بشكل خاص في البيئات التي تشكل فيها السلامة من الحرائق مصدر قلق كبير، كما هو الحال في المباني والأنفاق تحت الأرض والسفن. لا يوجد خطر لتسرب الزيت: على عكس محولات الزيت، لا تحتوي المحولات الجافة على زيت، مما يزيل خطر تسرب الزيت. وهذا يجعلها صديقة للبيئة ومناسبة للمناطق الحساسة حيث يمكن أن يشكل التلوث الناتج عن تسرب النفط مشكلة خطيرة. صيانة منخفضة: تتطلب المحولات الجافة صيانة أقل مقارنة بالمحولات المملوءة بالزيت. فهي لا تحتاج إلى إجراء فحوصات واستبدالات منتظمة للزيت، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل. الموثوقية العالية: المحولات الجافة غالباً ما تكون أكثر موثوقية في الظروف القاسية. وهي مناسبة بشكل أفضل للمناطق ذات الرطوبة العالية أو درجات الحرارة القصوى. مرونة التركيب: نظرًا لغياب الزيت، يمكن تركيب المحولات الجافة في الداخل دون الحاجة إلى تدابير احتواء إضافية مثل حفر تجميع الزيت. يمكن أن تكون هذه المرونة ميزة كبيرة في البيئات الحضرية أو ذات المساحة المحدودة. التشغيل الفوري: يمكن تشغيل المحولات الجافة مباشرة بعد التركيب دون الحاجة إلى فترة ترسيب، على عكس المحولات المملوءة بالزيت والتي قد تتطلب وقتًا حتى يستقر الزيت وينزع الهواء. الاعتبارات البيئية: كونها خالية من النفط، تعتبر المحولات الجافة أكثر صداقة للبيئة. أنها لا تشكل خطر تلويث التربة أو المياه الجوفية. الملاءمة لمواقع معينة: غالبًا ما تكون المحولات الجافة هي الخيار المفضل في أماكن مثل المطارات والمباني الشاهقة والمرافق الموجودة تحت الأرض والمستشفيات، حيث تكون قيود السلامة والمساحة ذات أهمية قصوى. باختصار، يتم اختيار المحولات الجافة لسلامتها، وتأثيرها البيئي المنخفض، وانخفاض احتياجات الصيانة، والمرونة في التركيب، خاصة في المناطق التي تكون فيها هذه العوامل حاسمة.

س: 2. ما هي عيوب المحولات من النوع الجاف؟

ج: المحولات من النوع الجاف، على الرغم من كونها مفيدة في العديد من الجوانب، إلا أنها أيضًا لديها بعض العيوب مقارنة بنظيراتها المملوءة بالزيت: درجة حرارة التشغيل الأعلى: تعمل المحولات من النوع الجاف عمومًا عند درجات حرارة أعلى. وذلك لأن وسط التبريد في المحولات المملوءة بالزيت (الزيت نفسه) أكثر كفاءة في تبديد الحرارة مقارنة بالهواء أو الغاز المستخدم في المحولات من النوع الجاف. سعة الطاقة المحدودة: بشكل عام، تتوفر المحولات من النوع الجاف بسعات طاقة أقل مقارنة بالمحولات المملوءة بالزيت. ويرجع هذا القيد في المقام الأول إلى أساليب التبريد الأقل كفاءة، مما يجعلها أقل ملاءمة لتطبيقات الطاقة العالية جدًا. عمر أقصر: يمكن أن تؤدي درجات حرارة التشغيل المرتفعة إلى تسارع شيخوخة المواد العازلة في المحولات من النوع الجاف. يؤدي هذا غالبًا إلى عمر افتراضي أقصر مقارنة بالمحولات المملوءة بالزيت تحت نفس ظروف التشغيل. مستويات ضوضاء أكبر: عادةً ما تنتج المحولات من النوع الجاف ضوضاء أكثر أثناء التشغيل مقارنة بالمحولات المملوءة بالزيت. وذلك لأن الزيت الموجود في المحولات المملوءة بالزيت يعمل كمخفف للصوت. ارتفاع التكلفة الأولية: غالبًا ما تكون عملية التصنيع والمواد اللازمة للمحولات من النوع الجاف أكثر تكلفة، مما يؤدي إلى ارتفاع تكلفة الشراء الأولية مقارنة بالمحولات المملوءة بالزيت. التعرض للملوثات: في حين أن المحولات من النوع الجاف أقل عرضة للحريق وتسرب الزيت، إلا أنها أكثر عرضة للتلوث بالغبار والجسيمات الأخرى المحمولة بالهواء. يمكن أن تؤثر هذه الملوثات على أداء وطول عمر المحول. الحجم والوزن: بالنسبة لسعة معينة، تميل المحولات من النوع الجاف إلى أن تكون أكبر وأثقل من المحولات المملوءة بالزيت. وهذا يمكن أن يجعل النقل والتركيب وتخصيص المساحة أكثر صعوبة. متطلبات التبريد: التبريد الفعال أمر بالغ الأهمية للمحولات من النوع الجاف، وخاصة في الأماكن الضيقة. قد تكون هناك حاجة إلى تهوية أو تكييف هواء إضافي، مما قد يزيد من تكاليف التشغيل. على الرغم من هذه العيوب، فإن الاختيار بين المحولات الجافة والمملوءة بالزيت غالبًا ما يعتمد على متطلبات التطبيق المحددة، والاعتبارات البيئية، ومخاوف السلامة. بالنسبة للعديد من السيناريوهات، لا سيما عندما تكون عوامل السلامة من الحرائق والعوامل البيئية حاسمة، فإن مزايا المحولات من النوع الجاف تفوق عيوبها.

س: 3. ما هو أفضل محول جاف أو مبرد بالزيت؟

ج: تحديد ما إذا كان المحول الجاف أو المبرد بالزيت "أفضل" يعتمد بشكل كبير على المتطلبات المحددة للتطبيق، وبيئة التشغيل، وأولويات المستخدم. يتمتع كلا النوعين بمزايا وعيوب مميزة، مما يجعلها مناسبة لسيناريوهات مختلفة. فيما يلي مقارنة للمساعدة في توجيه القرار: مزايا المحولات من النوع الجاف: أكثر أمانًا من حيث مخاطر الحريق لأنها لا تحتوي على سائل قابل للاشتعال. لا يوجد خطر تسرب الزيت، مما يجعلها صديقة للبيئة. مناسبة للمنشآت الداخلية وفي المناطق الحساسة بيئيا. تتطلب صيانة أقل من المحولات المبردة بالزيت. يمكن استخدامه في المناطق ذات الرطوبة العالية أو حيث يكون التلوث الزيتي مشكلة. العيوب: عادة ما تكون درجات حرارة التشغيل أعلى. محدودة الحجم وقدرة الطاقة مقارنة بالمحولات المبردة بالزيت. عموما أكثر تكلفة مقدما. عمر أقصر بسبب الإجهاد الحراري على المواد العازلة. أكبر وأثقل لنفس تصنيف الطاقة. أكثر عرضة للتلوث من الغبار والجسيمات الأخرى المحمولة جوا. مميزات المحولات المبردة بالزيت: كفاءة أعلى في التبريد، مما يسمح لها بالعمل عند درجة حرارة أقل. مناسبة لتطبيقات الطاقة العالية ويمكن تصميمها لتصنيفات الجهد والطاقة العالية جدًا. تميل إلى أن يكون لها عمر أطول في ظل الظروف المثالية. عادةً ما تكون التكلفة أقل مقدمًا مقارنة بالمحولات من النوع الجاف. أصغر وأخف وزنا لنفس تصنيف الطاقة. العيوب: تشكل خطر الحريق بسبب الزيت القابل للاشتعال، مما يتطلب التعامل الدقيق وتدابير السلامة. خطر تسرب الزيت، والذي يمكن أن يشكل مصدر قلق بيئي. تتطلب صيانة دورية، بما في ذلك فحص الزيت واستبداله. غير مناسب لبعض التركيبات الداخلية أو الحساسة للبيئة دون اتخاذ تدابير سلامة إضافية. الاستنتاج اختر المحولات من النوع الجاف عندما تكون السلامة والمخاوف البيئية والصيانة المنخفضة هي الأولويات القصوى، خاصة في الأماكن الداخلية أو المحصورة حيث تعد السلامة من الحرائق والتسرب من الاهتمامات الرئيسية. اختر المحولات المبردة بالزيت للتطبيقات التي تتطلب سعة طاقة أعلى، وتبريدًا أكثر كفاءة، وفعالية من حيث التكلفة، خاصة في الأماكن الخارجية أو الصناعية حيث يمكن إدارة الحجم ومخاطر الحريق بفعالية. في نهاية المطاف، يجب أن يعتمد الاختيار بين المحولات الجافة والمبردة بالزيت على تقييم شامل للاحتياجات المحددة للمشروع، بما في ذلك متطلبات السلامة، والظروف البيئية، وقدرات الصيانة، واعتبارات الميزانية.

س: 4. ما هي مزايا المحولات من النوع الجاف مقارنة بنوع الزيت؟

ج: توفر المحولات من النوع الجاف العديد من المزايا مقارنة بالمحولات من النوع الزيتي، مما يجعلها الخيار المفضل في بعض التطبيقات. فيما يلي المزايا الرئيسية: السلامة: المحولات من النوع الجاف أكثر أمانًا بشكل عام من المحولات من النوع الزيتي لأنها لا تحتوي على زيت قابل للاشتعال. وهذا يقلل من خطر الحرائق والانفجارات، وهو أمر مهم بشكل خاص في المناطق المكتظة بالسكان أو الحساسة بيئيا. لا يوجد خطر لتسرب الزيت: نظرًا لأن المحولات من النوع الجاف لا تستخدم الزيت كوسيلة تبريد، فلا يوجد خطر لتسرب الزيت. وهذا يزيل المخاوف بشأن تلوث التربة والمياه، مما يجعلها أكثر صداقة للبيئة ومناسبة للأماكن الداخلية أو الحساسة. متطلبات صيانة أقل: تتطلب المحولات من النوع الجاف صيانة أقل مقارنة بالمحولات من النوع الزيتي. فهي لا تحتاج إلى مراقبة الزيت، أو استبدال الزيت، أو هياكل لاحتواء تسرب الزيت، مما يقلل من تكاليف وجهود الصيانة المستمرة. التشغيل الفوري والتركيب السهل: يمكن تركيب المحولات من النوع الجاف وتشغيلها بسرعة أكبر. وهي لا تتطلب فترة استقرار لوسط التبريد، على عكس محولات الزيت، التي قد تحتاج إلى وقت حتى يستقر الزيت وينزع الهواء. وهذا يجعلها أسهل وأسرع في التثبيت. تقليل المخاوف البيئية: بصرف النظر عن القضاء على مخاطر تسرب الزيت، فإن المحولات من النوع الجاف خالية أيضًا من المشكلات المتعلقة بالتخلص من الزيت أو الحاجة إلى معالجة خاصة مرتبطة بالزيت. أداء أفضل في بيئات معينة: تعتبر المحولات من النوع الجاف أكثر ملاءمة للأماكن ذات الرطوبة العالية أو حيث توجد تقلبات في درجات الحرارة. فهي أقل عرضة لتدهور الأداء في مثل هذه الظروف مقارنة بالمحولات المملوءة بالزيت. مرونة الموقع: دون الحاجة إلى احتواء الزيت أو ترتيبات تبريد محددة، يمكن تركيب المحولات من النوع الجاف في مجموعة واسعة من المواقع، بما في ذلك الأماكن الداخلية أو تحت الأرض أو في المناطق ذات المساحة المحدودة. جيدة للإعدادات الحضرية والتجارية: إن سلامتها، وانخفاض صيانتها، وميزاتها البيئية تجعل المحولات من النوع الجاف مثالية للمباني الحضرية والتجارية والعامة مثل المستشفيات والمدارس ومراكز التسوق والمجمعات السكنية. باختصار، تتمحور مزايا المحولات من النوع الجاف مقارنة بالمحولات الزيتية حول السلامة، والصداقة البيئية، ومتطلبات صيانة أقل، ومرونة أكبر في مواقع التركيب. هذه الفوائد تجعلها مناسبة بشكل خاص للتطبيقات التي تكون فيها هذه العوامل ذات أهمية كبيرة.

س: 5. كيف يعمل المحول الجاف؟

ج: المحول من النوع الجاف يعمل بنفس المبدأ الأساسي الذي تعمل به المحولات الأخرى وهو الحث الكهرومغناطيسي ولكنه يختلف في طريقة تبريده. وفيما يلي تفصيل لكيفية عمل المحول الجاف: المبدأ الأساسي للتشغيل الحث الكهرومغناطيسي: في جوهره، يعمل المحول على مبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد (AC) عبر الملف الأولي (الملف) للمحول، فإنه يخلق مجالًا مغناطيسيًا متغيرًا. التدفق المغناطيسي والحث: يستحث هذا المجال المغناطيسي تدفقًا مغناطيسيًا يمر عبر قلب المحول ويرتبط بالملف الثانوي. تحريض الجهد في الملف الثانوي: يؤدي التدفق المغناطيسي المتغير إلى إحداث جهد في الملف الثانوي. تعتمد كمية الجهد المستحث على نسبة اللفات (أو الملفات) بين اللفات الأولية والثانوية. مواصفات المحولات من النوع الجاف: تحتوي المحولات من النوع الجاف على ملفات مغطاة في خزانات محكمة الغلق ومضغوطة ويتم تبريدها بالهواء، أو بشكل أكثر دقة، يتم تبريدها بواسطة الدورة الطبيعية للهواء حولها. قد تتضمن بعض التصميمات مراوح لتعزيز دوران الهواء للتبريد (تبريد الهواء القسري). العزل: بدلاً من غمرها في زيت التبريد والعزل، يتم عزل اللفات في المحولات من النوع الجاف بمواد مثل الراتنج. وهذا يوفر العزل الكهربائي اللازم والقوة الميكانيكية والحماية من البيئة. آلية التبريد: في المحولات من النوع الجاف، يحدث تبديد للحرارة من خلال سطح الوحدة. تتم عملية التبريد إما بالحمل الحراري للهواء الطبيعي أو الهواء القسري (باستخدام المراوح). إن غياب الزيت يجعل عملية تبديد الحرارة أقل كفاءة قليلاً مما هي عليه في المحولات المملوءة بالزيت، ولكنه يزيل المخاطر المرتبطة بالزيت. الملاءمة البيئية: إن طريقة البناء والتبريد تجعل المحولات من النوع الجاف مناسبة للاستخدام في الأماكن التي قد يكون فيها تسرب الزيت مشكلة، مثل الداخل أو في المناطق الحساسة بيئيًا. التطبيقات تُستخدم المحولات من النوع الجاف بشكل شائع في التطبيقات التي تكون فيها المخاوف المتعلقة بالسلامة والبيئة ذات أهمية قصوى، كما هو الحال في المناطق السكنية والمباني التجارية والمدارس والمستشفيات والأنفاق تحت الأرض والسفن. باختصار، يعمل المحول من النوع الجاف على مبدأ الحث الكهرومغناطيسي مثل أي محول ولكنه يختلف في طريقة بنائه وتبريده. يستخدم الهواء للتبريد والمواد العازلة الصلبة، مما يجعله مناسبًا للتطبيقات التي تكون فيها عوامل السلامة والبيئة بالغة الأهمية.

س: 6. ما هي مزايا وعيوب استخدام المحولات من النوع الجاف؟

ج: توفر المحولات من النوع الجاف مجموعة من المزايا والعيوب التي تجعلها مناسبة لتطبيقات محددة وأقل مثالية لتطبيقات أخرى. فيما يلي نظرة عامة: مزايا سلامة المحولات من النوع الجاف: فهي أقل قابلية للاشتعال من المحولات المملوءة بالزيت لأنها لا تستخدم العزل السائل. وهذا يقلل من خطر الحريق ويجعلها مناسبة للبيئات الداخلية أو الحساسة. صديق للبيئة: لا يوجد خطر تسرب الزيت، مما يزيل المخاوف بشأن تلوث التربة أو المياه. وهذا يجعلها خيارًا أكثر صداقة للبيئة. صيانة منخفضة: تتطلب صيانة أقل مقارنة بمحولات الزيت حيث لا يوجد زيت لاختباره أو استبداله أو التعامل معه. لا حاجة إلى قبو مقاوم للحريق: بالنسبة للتطبيقات الداخلية، لا تتطلب المحولات من النوع الجاف قبوًا مقاومًا للحريق، مما يقلل من تكاليف التركيب ومتطلبات المساحة. التشغيل الفوري: يمكن تنشيطها مباشرة بعد التركيب، دون انتظار استقرار زيت التبريد كما هو الحال في المحولات المملوءة بالزيت. أقل تأثراً بالظروف المناخية: فهي مناسبة أكثر للمناطق التي تعاني من تقلبات درجات الحرارة والرطوبة العالية. مساوئ المحولات من النوع الجاف ارتفاع درجة حرارة التشغيل: تعمل عمومًا عند درجات حرارة أعلى، مما قد يقلل من عمر المواد العازلة بمرور الوقت. سعة الطاقة المحدودة: تتوفر عادةً بسعات طاقة أقل من المحولات المملوءة بالزيت، مما يجعلها أقل ملاءمة لتطبيقات الطاقة العالية جدًا. التكلفة: ارتفاع تكلفة الشراء الأولية مقارنة بالمحولات المملوءة بالزيت بسبب عمليات التصنيع والمواد الأكثر تكلفة. الحجم والوزن: بالنسبة لسعة معينة، فإنها تميل إلى أن تكون أكبر وأثقل، مما قد يمثل عيبًا من حيث النقل والتركيب. مستويات الضوضاء: تميل إلى أن تكون أكثر ضوضاءً أثناء التشغيل، الأمر الذي يمكن أن يكون مصدر قلق في بيئات معينة. متطلبات التبريد: يعد التبريد الفعال أمرًا بالغ الأهمية، خاصة في الأماكن الضيقة، مما قد يتطلب أنظمة تهوية أو تكييف هواء إضافية. الاستنتاج: يعتمد الاختيار بين المحول الجاف والمحول المملوء بالزيت إلى حد كبير على المتطلبات المحددة لموقع التركيب وأولويات المشروع. غالبًا ما يتم تفضيل المحولات من النوع الجاف في المناطق التي تشكل فيها السلامة والتأثير البيئي وقيود المساحة اهتمامات كبيرة. ومع ذلك، بالنسبة للتطبيقات التي تتطلب قدرة طاقة عالية، وعمرًا أطول، وفعالية من حيث التكلفة، قد تكون المحولات المملوءة بالزيت أكثر ملاءمة.

س: 7. هل يحتوي المحول من النوع الجاف على النحاس؟

ج: نعم، المحولات من النوع الجاف غالبا ما تحتوي على النحاس في بنائها، وخاصة في اللفات. يعتبر النحاس مادة مفضلة لملفات المحولات بسبب موصليته الكهربائية الممتازة، مما يجعله عالي الكفاءة في توصيل الكهرباء بأقل قدر من فقدان الطاقة. دور النحاس في ملفات المحولات من النوع الجاف: عادة ما تكون كل من اللفات الأولية والثانوية في المحول مصنوعة من النحاس. هذه اللفات هي المكان الذي يتم فيه نقل الطاقة الكهربائية من خلال الحث الكهرومغناطيسي. الكفاءة: الموصلية الكهربائية العالية للنحاس تعني أن المحولات ذات الملفات النحاسية يمكن أن تعمل بكفاءة أكبر، مع فقد كهربائي أقل مقارنة بالمواد الأخرى مثل الألومنيوم. المتانة: يُعرف النحاس أيضًا بمتانته وقوته، مما يساعد في إطالة عمر المحول. وهو أقل عرضة للتمدد والانكماش مع التغيرات في درجات الحرارة، وهو أمر مهم لطول عمر اللفات المحولات. تبديد الحرارة: يساعد التوصيل الحراري الجيد للنحاس في تبديد الحرارة بشكل أفضل، وهو عامل مهم للمحولات من النوع الجاف التي تعتمد على تبريد الهواء. اعتبارات أخرى عامل التكلفة: النحاس بشكل عام أغلى من المواد الأخرى مثل الألومنيوم. وهذا يمكن أن يجعل المحولات القائمة على النحاس أكثر تكلفة مقدمًا، ولكنها قد توفر وفورات بمرور الوقت بسبب الكفاءة الأعلى والعمر الأطول. الوزن: النحاس أثقل من الألومنيوم، مما قد يؤثر على وزن المحول. قد يكون هذا أحد الاعتبارات في التطبيقات التي يكون فيها الوزن مصدر قلق. باختصار، يعتبر النحاس مادة شائعة وفعالة تستخدم في بناء المحولات من النوع الجاف، وخاصة في اللفات. ويرجع استخدامه في المقام الأول إلى موصليته الكهربائية والحرارية الممتازة، مما يساهم في كفاءة المحول ومتانته.

س: 8. ما هو معدل الجهد لمحول النوع الجاف؟

ج: يمكن أن يختلف تصنيف الجهد للمحول من النوع الجاف بشكل كبير اعتمادًا على تصميمه والتطبيق المقصود. يتم تصنيع المحولات من النوع الجاف لتناسب مجموعة من متطلبات الجهد، سواء لتطبيقات الجهد المنخفض أو الجهد المتوسط. فيما يلي نظرة عامة: محولات الجهد المنخفض: تُستخدم بشكل شائع في البيئات السكنية والتجارية. لديهم عادةً معدلات جهد أولية تتراوح من حوالي 120 فولت إلى 600 فولت. الجهد الثانوي غالبا ما يكون في حدود 120 فولت إلى 480 فولت، وهو مناسب للأجهزة الكهربائية والإضاءة القياسية. محولات الجهد المتوسط: تستخدم في التطبيقات الصناعية والمرافقية والتجارية الكبيرة، ويمكن أن تحتوي هذه المحولات على معدلات جهد أولية تتراوح من حوالي 2400 فولت إلى 35000 فولت (35 كيلو فولت). قد يختلف الجهد الثانوي حسب المتطلبات المحددة للتطبيق. تقييمات الجهد المخصصة: يمكن أيضًا تصميم المحولات من النوع الجاف خصيصًا وفقًا لمتطلبات الجهد المحددة لتطبيقات معينة. وهذا أمر شائع في البيئات الصناعية حيث يتم استخدام الفولتية غير القياسية. التصنيفات القياسية: هناك أيضًا تصنيفات جهد قياسية تُستخدم بشكل شائع في مختلف الصناعات وفي الشبكات الكهربائية حول العالم. تم تصميم هذه التصنيفات القياسية لضمان التوافق مع الفولتية الشائعة المستخدمة في المناطق والصناعات المختلفة. محولات النوع الجاف عالية الجهد: على الرغم من أنها أقل شيوعًا، إلا أن هناك محولات عالية الجهد من النوع الجاف يمكنها التعامل مع جهد أعلى من 35 كيلو فولت. هذه معدات متخصصة ولا تستخدم على نطاق واسع مثل أنواع الجهد المنخفض والمتوسط. من المهم أن نلاحظ أن تصنيف الجهد للمحول هو مواصفات هامة ويجب أن يتوافق مع متطلبات النظام الكهربائي الذي يهدف إلى خدمته. يعتمد اختيار تصنيف الجهد على عوامل مثل جهد خط الإمداد، وجهد الخرج المطلوب، واحتياجات التعامل مع الطاقة للنظام الذي يخدمه المحول.

س: 9. ما هي عيوب المحولات من النوع الجاف؟

ج: المحولات من النوع الجاف، على الرغم من أنها مفيدة في العديد من السيناريوهات، إلا أنها لها أيضًا العديد من العيوب التي يجب أخذها في الاعتبار عند اختيار محول لتطبيق معين. فيما يلي العيوب الرئيسية: ارتفاع درجة حرارة التشغيل: تعمل المحولات من النوع الجاف عادة عند درجات حرارة أعلى مقارنة بالمحولات المملوءة بالزيت. ويرجع ذلك إلى تبديد الحرارة الأقل فعالية، حيث أن الزيت الموجود في المحولات المملوءة بالزيت يعد وسيلة تبريد أكثر كفاءة من الهواء. قدرة أقل على التحميل الزائد: لديهم بشكل عام قدرة أقل على تحمل حالات التحميل الزائد. بدون خصائص التبريد والعزل التي يتمتع بها الزيت، لا تستطيع المحولات من النوع الجاف التعامل مع الأحمال الزائدة المؤقتة بشكل فعال. قدرة عالية محدودة على الطاقة: غالبًا ما تكون المحولات من النوع الجاف غير مجدية لتطبيقات الجهد العالي والطاقة العالية جدًا. وهي متوفرة عادةً لتصنيفات الطاقة الأقل إلى المتوسطة. ارتفاع التكلفة الأولية: يمكن أن تكون عملية التصنيع والمواد اللازمة للمحولات من النوع الجاف أكثر تكلفة، مما يؤدي إلى ارتفاع تكلفة الشراء الأولية مقارنة بالمحولات المملوءة بالزيت. عمر أقصر في ظل ظروف الضغط العالي: نظرًا لارتفاع درجات حرارة التشغيل واحتمالية الإجهاد الحراري، قد يكون للمحولات من النوع الجاف عمر افتراضي أقصر من المحولات المملوءة بالزيت في الظروف الصعبة. حجم مادي أكبر لمعدلات الطاقة المكافئة: بالنسبة لنفس تصنيف الطاقة، تميل المحولات من النوع الجاف إلى أن تكون أكبر وأثقل من المحولات المملوءة بالزيت. يمكن أن يكون هذا عاملاً مهمًا في التطبيقات التي تكون فيها المساحة محدودة. مستويات الضوضاء: يمكن أن تكون أكثر ضجيجاً من المحولات المملوءة بالزيت. ويعني نقص الزيت عدم وجود تأثير مخفف على الصوت الناتج عن اهتزاز القلب والملف. التعرض للملوثات البيئية: المحولات من النوع الجاف أكثر عرضة للتلوث بالغبار والأوساخ والجسيمات الأخرى المحمولة بالهواء. يمكن أن تؤثر هذه الملوثات على الأداء وتتطلب التنظيف المنتظم. متطلبات التبريد الخاصة: في الأماكن الضيقة أو سيئة التهوية، قد تكون هناك حاجة إلى أنظمة تبريد إضافية لضمان تبديد الحرارة بشكل مناسب. يجب موازنة كل من هذه العيوب مع المتطلبات والقيود المحددة للتطبيق المعني. في كثير من الحالات، تفوق فوائد السلامة والبيئة للمحولات من النوع الجاف هذه العيوب، ولكن في سيناريوهات أخرى، قد يكون المحول المملوء بالزيت أكثر ملاءمة.

س: 10. ما هي مزايا المحولات من النوع الجاف مقارنة بالمحولات المبردة بالزيت؟

ج: توفر المحولات من النوع الجاف العديد من المزايا مقارنة بالمحولات المبردة بالزيت، خاصة من حيث السلامة والأثر البيئي والصيانة. فيما يلي مقارنة تفصيلية: مزايا المحولات من النوع الجاف تعزيز السلامة: المحولات من النوع الجاف أكثر أمانًا بطبيعتها من المحولات المبردة بالزيت لأنها لا تحتوي على سائل قابل للاشتعال. وهذا يقلل من مخاطر الحرائق والانفجارات، مما يجعلها خيارًا أكثر أمانًا، خاصة في المناطق ذات الكثافة السكانية العالية أو المناطق الحساسة بيئيًا. لا يوجد خطر لتسرب الزيت: نظرًا لأنهم لا يستخدمون الزيت كوسيلة للتبريد والعزل، فلا يوجد خطر لتسرب الزيت. وهذا يزيل المخاوف بشأن التلوث البيئي والحاجة إلى الاحتواء الثانوي، وهو أمر بالغ الأهمية للمنشآت الموجودة في مصادر المياه أو بالقرب منها أو المناطق الحساسة بيئيًا. صيانة منخفضة: تتطلب المحولات من النوع الجاف عمومًا صيانة أقل مقارنة بالمحولات المبردة بالزيت. فهي لا تحتاج إلى أخذ عينات من الزيت، أو استبدال الزيت، أو فحص تسرب الزيت، مما يسهل عملية صيانتها ويقلل من تكاليف الصيانة المستمرة. مرونة التثبيت: يسمح غياب الزيت بتركيب المحولات من النوع الجاف في الداخل دون اتخاذ تدابير أمان إضافية مثل أنظمة احتواء الزيت. يمكن أن تكون هذه المرونة ميزة كبيرة في البيئات الحضرية أو ذات المساحة المحدودة. لا حاجة إلى أنظمة تبريد أو إخماد الحرائق: لا تحتاج المحولات من النوع الجاف إلى أنظمة تبريد معقدة أو معدات إخماد الحرائق التي تكون ضرورية أحيانًا للمحولات المبردة بالزيت، خاصة عند تركيبها في الداخل أو في الأماكن الضيقة. صديقة للبيئة: كونها خالية من الزيت، فإن المحولات من النوع الجاف أكثر صديقة للبيئة. وهي لا تشكل خطر تلويث التربة أو المياه الجوفية بالنفط، وهو اعتبار مهم في مواقع معينة. التشغيل الفوري: يمكن تشغيل المحولات من النوع الجاف مباشرة بعد التركيب دون الحاجة إلى فترة ترسيب، على عكس المحولات المملوءة بالزيت والتي قد تتطلب وقتًا حتى يستقر الزيت وينزع الهواء. أداء أفضل في بيئات معينة: يمكنها أن تؤدي أداءً أفضل في البيئات ذات الرطوبة العالية أو التقلبات الكبيرة في درجات الحرارة، حيث قد تواجه المحولات المبردة بالزيت تحديات. الاستنتاج إن الاختيار بين المحولات من النوع الجاف والمحولات المبردة بالزيت يعتمد في كثير من الأحيان على متطلبات تطبيق محددة واعتبارات بيئية. يتم تفضيل المحولات من النوع الجاف في السيناريوهات التي يتم فيها إعطاء الأولوية للسلامة والتأثير البيئي وانخفاض الصيانة. ومع ذلك، بالنسبة للتطبيقات التي تتطلب قدرات طاقة أعلى وتبريد أكثر كفاءة، قد تكون المحولات المبردة بالزيت أكثر ملاءمة.

س: 11. ما هو محول الطاقة الجافة؟

ج: محول الطاقة الجاف هو نوع من المحولات الكهربائية التي تستخدم الهواء أو أي وسيلة جافة أخرى لتبريد وعزل قلبها ولفائفها، على عكس المحولات المملوءة بالسوائل التي تستخدم الزيت أو سائل آخر للتبريد والعزل. الخصائص والميزات الرئيسية لمحولات الطاقة الجافة هي: طريقة التبريد: يتم تبريد محولات الطاقة الجافة عن طريق دوران الهواء. يمكن أن يكون هذا تبريد الهواء الطبيعي (AN)، حيث يدور الهواء بشكل طبيعي حول المحول، أو تبريد الهواء القسري (AF)، حيث يتم استخدام المراوح لتعزيز دوران الهواء. العزل: يتم عزل اللفات والقلب باستخدام مواد صلبة مثل الراتنج أو الورنيش أو غيرها من المركبات المتقدمة. توفر هذه المواد العزل الكهربائي وتحمي المحول أيضًا من العوامل البيئية مثل الرطوبة والغبار. السلامة: بما أنها لا تحتوي على سائل قابل للاشتعال، فإن محولات الطاقة الجافة أكثر أمانًا من حيث خطر الحريق. وهذا يجعلها مناسبة للتركيبات الداخلية وفي الأماكن التي تشكل فيها السلامة مصدر قلق بالغ. التأثير البيئي: إنها صديقة للبيئة حيث لا يوجد خطر تسرب الزيت الذي قد يؤدي إلى تلويث التربة أو مصادر المياه. وهذا الجانب يجعلها مفضلة في المناطق الحساسة ويقلل الحاجة إلى هياكل الاحتواء. الصيانة: تتطلب المحولات الجافة عادة صيانة أقل من المحولات المملوءة بالزيت. لا يحتاجون إلى أخذ عينات من الزيت أو استبداله أو فحص التسريبات. التطبيقات: تُستخدم محولات الطاقة الجافة بشكل شائع في أماكن مختلفة، بما في ذلك المباني التجارية والمنشآت الصناعية والمجمعات السكنية والأماكن التي تكون فيها المخاوف البيئية والسلامة ذات أهمية قصوى. الحجم وتصنيف الطاقة: وهي متوفرة بشكل عام في مجموعة من الأحجام وتصنيفات الطاقة، وهي مناسبة لتطبيقات الجهد المنخفض إلى المتوسط. على الرغم من قدرتها على التعامل مع أحمال طاقة كبيرة، إلا أنها لا تستخدم عادةً لتطبيقات الطاقة العالية للغاية بسبب قيود التبريد. العمر والكفاءة: تتمتع محولات الطاقة الجافة بعمر وكفاءة جيدين، ولكنها قد تعمل في درجات حرارة أعلى ولها عمر أقصر قليلاً مقارنة بالمحولات المملوءة بالزيت في ظل ظروف الضغط العالي. باختصار، محول الطاقة الجاف هو نوع من المحولات التي تستخدم العزل الصلب والهواء للتبريد. وهو معروف بسلامته، وتأثيره البيئي المنخفض، وملاءمته للتطبيقات الداخلية والحساسة، على الرغم من أنه يحتوي على بعض القيود من حيث كفاءة التبريد وقدرة الطاقة العالية.

س: 12. ما الفرق بين نوعي المحولات؟

ج: عند مقارنة المحولات من النوع الجاف مع المحولات المبردة بالزيت (أو المملوءة بالزيت)، تبرز عدة اختلافات رئيسية من حيث بنائها، وطرق التبريد، والتطبيقات، والخصائص العامة. وإليك مقارنة تفصيلية: 1. محولات التبريد والعزل من النوع الجاف: استخدم الهواء (الطبيعي أو القسري) للتبريد. يتم عزل اللفات والقلب بمواد صلبة مثل راتنجات الإيبوكسي، والتي توفر العزل الكهربائي وتحمي من العوامل البيئية. المحولات المبردة بالزيت: استخدم الزيت (مثل الزيوت المعدنية) للتبريد والعزل. يدور الزيت داخل المحول، ويمتص الحرارة من القلب والملفات ويبددها عبر الجزء الخارجي للمحول. 2. محولات النوع الجاف للسلامة والتأثير البيئي: بشكل عام أكثر أمانًا من حيث مخاطر الحريق لأنها لا تحتوي على سوائل قابلة للاشتعال. كما لا يوجد خطر تسرب الزيت، مما يجعلها صديقة للبيئة. المحولات المبردة بالزيت: تشكل خطراً أكبر للحريق بسبب الزيت، مما يتطلب تدابير سلامة إضافية. يمكن أن يؤدي تسرب النفط إلى التلوث البيئي ويتطلب اتخاذ تدابير للاحتواء والتنظيف. 3. صيانة المحولات من النوع الجاف: تتطلب صيانة أقل نظرًا لعدم وجود زيت لمراقبته أو استبداله. ومع ذلك، فإنها قد تحتاج إلى تنظيف منتظم لإزالة الغبار والحطام. المحولات المبردة بالزيت: تتطلب المزيد من الصيانة المكثفة، بما في ذلك اختبار الزيت بشكل منتظم واستبداله وفحص التسربات والتلوث. 4. تركيب وتطبيق المحولات من النوع الجاف: مناسبة للأماكن الداخلية والمحدودة بسبب خصائص السلامة الخاصة بها. شائعة في المباني التجارية والمستشفيات والأنفاق تحت الأرض وما إلى ذلك. المحولات المبردة بالزيت: غالبًا ما يتم تركيبها في الهواء الطلق أو في مساحات داخلية مصممة خصيصًا مع تدابير الاحتواء. تستخدم في مجموعة واسعة من التطبيقات الصناعية والمرافق. 5. الحجم والوزن والقدرة المحولات من النوع الجاف: تميل إلى أن تكون أكبر وأثقل لنفس تصنيف الطاقة. تستخدم عادة لتطبيقات الجهد المنخفض إلى المتوسط. المحولات المبردة بالزيت: أكثر إحكاما وكفاءة لتطبيقات الطاقة والجهد العالي. يمكنها التعامل مع الأحمال الأعلى وتستخدم في شبكات نقل الطاقة العالية. 6. التكلفة وعمر المحولات من النوع الجاف: عادةً ما تكون أكثر تكلفة مقدمًا بسبب المواد وعمليات التصنيع. قد يكون لها عمر أقصر قليلاً في ظل ظروف الضغط العالي. المحولات المبردة بالزيت: عادة ما تكون أقل تكلفة في البداية ولكنها تتطلب تكاليف صيانة أعلى. غالبًا ما يكون لها عمر افتراضي أطول إذا تمت صيانتها بشكل صحيح، خاصة في البيئات الأقل تطلبًا. 7. الكفاءة والأداء المحولات من النوع الجاف: قد تعمل في درجات حرارة أعلى بسبب التبريد الأقل فعالية، مما يؤثر على الكفاءة والعمر الافتراضي. المحولات المبردة بالزيت: بشكل عام أكثر كفاءة في التبريد، مما يؤدي إلى انخفاض درجات حرارة التشغيل وربما عمر خدمة أطول. الاستنتاج: يعتمد الاختيار بين المحولات الجافة والمبردة بالزيت على احتياجات التطبيقات المحددة، بما في ذلك متطلبات السلامة، والاعتبارات البيئية، ومساحة التركيب، وقدرات الصيانة، والميزانية. تُفضل المحولات من النوع الجاف للتطبيقات الداخلية أو الحساسة بيئيًا حيث تكون السلامة أولوية، بينما يتم اختيار المحولات المبردة بالزيت لكفاءتها وقدرتها وفعاليتها من حيث التكلفة في التطبيقات عالية الطاقة.

س: 13. هل يمكن تركيب المحولات من النوع الجاف بدون حاوية؟

ج: نعم، يمكن تركيب المحولات من النوع الجاف بدون حاوية في مواقف معينة، ولكن ما إذا كان ينبغي تركيبها يعتمد على عوامل مختلفة مثل البيئة المحددة للتركيب، واعتبارات السلامة، واللوائح المحلية. فيما يلي بعض النقاط الرئيسية التي يجب مراعاتها: عندما يمكن تركيب محولات النوع الجاف بدون حاوية: التركيبات الداخلية: في العديد من الأماكن الداخلية، يمكن تركيب المحولات من النوع الجاف دون حاوية إضافية، خاصة إذا كانت البيئة نظيفة وجافة و خالية من الغبار الموصل أو الأبخرة المسببة للتآكل. إن السلامة المتأصلة في المحولات من النوع الجاف من حيث خطر الحريق تجعلها مناسبة لمثل هذه التركيبات. البيئات الخاضعة للرقابة: في المواقع التي يتم فيها التحكم في الظروف البيئية ولا يوجد خطر حدوث أضرار ميكانيكية أو رطوبة أو غبار زائد، قد يكون من الممكن تركيب محول من النوع الجاف بدون حاوية. مخاوف إمكانية الوصول: إذا تم تركيب المحول في مكان لا يشكل الوصول غير المصرح به مصدر قلق، فقد يتم تقليل الحاجة إلى العلبة. عندما تكون العبوات ضرورية: التركيبات الخارجية: إذا كان سيتم تركيب محول من النوع الجاف في الخارج، فإنه يتطلب بشكل عام حاوية لحمايته من عناصر الطقس، مثل المطر والثلج والرطوبة الزائدة، وكذلك من الغبار والحطام . البيئات القاسية: في البيئات الصناعية أو المناطق ذات الظروف البيئية القاسية، قد تكون العبوات ضرورية لحماية المحول من الغبار والمواد الكيميائية والأضرار الميكانيكية. السلامة والامتثال: اعتمادًا على القوانين والمعايير الكهربائية المحلية، قد تكون هناك حاجة إلى حاوية لأسباب تتعلق بالسلامة، حتى في البيئات الخاضعة للتحكم نسبيًا. وذلك لمنع الاتصال العرضي بالأجزاء الحية ولضمان السلامة والامتثال بشكل عام. تقليل الضوضاء: يمكن أن تساعد العبوات أيضًا في تقليل الضوضاء الناتجة عن المحول، والتي قد تكون أحد الاعتبارات في إعدادات معينة. الاستنتاج: في حين أن المحولات من النوع الجاف توفر مرونة أكبر من حيث التركيب مقارنة بالمحولات المملوءة بالزيت، فإن قرار تركيبها مع أو بدون حاوية يجب أن يتم اتخاذه بناءً على المتطلبات المحددة لموقع التثبيت، ولوائح السلامة، والحاجة إلى حماية المحول من العوامل البيئية. يوصى دائمًا بالتشاور مع الرموز الكهربائية والمهندس المؤهل لضمان التركيبات الآمنة والمتوافقة.

س: 14. ما هو العمر المتوقع للمحولات من النوع الجاف؟

ج: يختلف العمر المتوقع للمحولات من النوع الجاف بناءً على عدة عوامل، بما في ذلك تصميمها وجودة مواد البناء وظروف التشغيل وممارسات الصيانة. ومع ذلك، في المتوسط، من المتوقع أن يستمر محول النوع الجاف المصنوع جيدًا والذي تم صيانته بشكل صحيح ما بين 20 إلى 30 عامًا، وفي بعض الحالات، أطول من ذلك. العوامل المؤثرة على متوسط العمر المتوقع: ظروف التشغيل: يمكن أن يتأثر العمر الافتراضي بشكل كبير بالظروف التي يعمل فيها المحول. تلعب عوامل مثل درجة الحرارة المحيطة والرطوبة والتحميل الكهربائي دورًا حاسمًا. يعد تشغيل المحول ضمن سعته المقدرة والمواصفات البيئية أمرًا أساسيًا لزيادة عمره الافتراضي إلى الحد الأقصى. الصيانة: الصيانة الدورية، بما في ذلك تنظيف الغبار والحطام وضمان التهوية الجيدة، يمكن أن تطيل عمر المحولات من النوع الجاف. في حين أنها تتطلب صيانة أقل من المحولات المملوءة بالزيت، إلا أن إهمالها يمكن أن يؤدي إلى فشل مبكر. جودة البناء: إن جودة المواد وتقنيات البناء المستخدمة في تصنيع المحولات تحدد أيضًا طول عمره. يمكن للمواد عالية الجودة والتصميم القوي أن يتحمل الضغوطات البيئية بشكل أفضل ويدوم لفترة أطول. الإجهاد الحراري: تعمل المحولات من النوع الجاف عادة عند درجات حرارة أعلى من المحولات المملوءة بالزيت. مع مرور الوقت، يمكن أن يؤدي ذلك إلى تسارع شيخوخة المواد العازلة، مما قد يقلل من عمر المحول إذا لم تتم إدارته بشكل صحيح. الإجهاد الكهربائي: يمكن أن تؤثر الاختلافات في الحمل والجهد الزائد وقضايا جودة الطاقة مثل التوافقيات أيضًا على عمر المحول. العوامل البيئية: التعرض للظروف البيئية القاسية، مثل الأجواء المسببة للتآكل، أو الرطوبة الزائدة، أو المستويات العالية من الملوثات المحمولة جواً، يمكن أن يقلل من عمر المحولات من النوع الجاف. جودة التثبيت: التثبيت السليم، وضمان تدفق الهواء الجيد للتبريد وتجنب الإجهاد الميكانيكي، يساهم أيضًا في إطالة عمر المحول. الترقية والتجديد: في بعض الحالات، يمكن تجديد أو ترقية المحولات من النوع الجاف لإطالة عمر الخدمة. قد يتضمن ذلك استبدال المواد العازلة، أو إعادة لف الملفات، أو ترقية المكونات لتحسين الأداء والمتانة. الاستنتاج: في حين أن العمر المتوقع العام للمحولات من النوع الجاف هو 20 إلى 30 سنة، فإن العمر الفعلي يمكن أن يختلف بشكل كبير حسب الاستخدام والظروف البيئية والرعاية. تعد الصيانة الدورية والتشغيل ضمن الحدود المحددة أمرًا بالغ الأهمية لتحقيق أقصى عمر خدمة ممكن.

س: 15. ما الذي يجب أن تحتوي عليه المحولات من النوع الجاف المثبتة في الخارج؟

ج: عند تركيب المحولات من النوع الجاف في الهواء الطلق، هناك العديد من الاعتبارات المهمة لضمان طول العمر والسلامة والأداء السليم. وتشمل هذه ما يلي: العلبة الواقية: تعتبر العلبة القوية ضرورية لحماية المحول من العناصر البيئية مثل المطر والثلج والشمس والغبار. يجب أن يكون العلبة مقاومة للعوامل الجوية ومصممة لمنع دخول الماء والجسيمات. التهوية للتبريد: بما أن المحولات من النوع الجاف تعتمد على الهواء للتبريد، فإن التهوية الكافية أمر بالغ الأهمية. يجب أن يسمح العلبة بتدفق هواء كافٍ لمنع ارتفاع درجة الحرارة. في بعض الحالات، قد تكون أنظمة تبريد الهواء القسري (مثل المراوح) ضرورية. التحكم في درجة الحرارة: إذا كان المحول موجودًا في منطقة ذات درجات حرارة شديدة، فقد تكون هناك حاجة إلى تدابير للحفاظ على درجة حرارة داخلية مستقرة. يمكن أن يشمل ذلك عناصر تسخين للأجواء الباردة وأنظمة تبريد إضافية للبيئات الحارة. حماية البيئة: يجب تصميم المحول وحافظته بحيث تتحمل الظروف البيئية المحددة للمنطقة، مثل الرطوبة العالية، والهواء المحمل بالأملاح في المناطق الساحلية، أو الأجواء الصناعية التي تحتوي على غازات قابلة للتآكل. الحماية ضد التخريب والوصول غير المصرح به: يجب أن يكون العلبة آمنة لمنع الوصول غير المصرح به والتخريب. قد يشمل ذلك الأقفال والمسامير المقاومة للتلاعب والبنية القوية. عزل الصوت: إذا كانت الضوضاء مصدر قلق، فقد يكون عزل الصوت ضروريًا. يمكن أن تكون المحولات من النوع الجاف أكثر ضجيجًا من المحولات المملوءة بالزيت، ويمكن أن يساعد التغليف بمواد مثبطة للصوت في المناطق الحساسة للضوضاء. لافتات السلامة والموافقات: يجب تركيب لافتات السلامة المناسبة، ويجب الحفاظ على الموافقات الكافية حول المحول وفقًا للمبادئ التوجيهية التنظيمية والسلامة. الامتثال للمعايير واللوائح: يجب أن يتوافق التثبيت مع القوانين والمعايير الكهربائية المحلية والوطنية، والتي قد تملي متطلبات محددة لتركيبات المحولات الخارجية. إمكانية الوصول للصيانة: يجب أن يكون من السهل الوصول إلى المحول لإجراء الصيانة والفحص والإصلاحات المحتملة. يتضمن ذلك مراعاة الموضع الذي يسهل الوصول إليه مع الحفاظ على تصاريح السلامة. التأريض والحماية من زيادة التيار: يعد التأريض المناسب أمرًا ضروريًا للسلامة، وقد تكون هناك حاجة إلى الحماية من زيادة التيار لحماية المحول من الزيادات الكهربائية. باختصار، عند تركيب محولات من النوع الجاف في الهواء الطلق، من المهم توفير حاويات واقية وجيدة التهوية، ومراعاة العوامل البيئية، وضمان الأمان والامتثال للوائح، وتسهيل الصيانة السهلة. يلعب كل عنصر من هذه العناصر دورًا في الحفاظ على وظيفة المحول وإطالة عمره.

س: 16. ما هي سلامة المحولات من النوع الجاف؟

ج: تعتبر سلامة المحولات الجافة من أهم مميزاتها خاصة عند مقارنتها بالمحولات المملوءة بالزيت. فيما يلي الجوانب الرئيسية التي تساهم في سلامتها: تقليل مخاطر الحريق: إحدى ميزات السلامة الأساسية للمحولات من النوع الجاف هي انخفاض خطر الحريق. وبما أنها لا تحتوي على زيت عازل قابل للاشتعال، فإن خطر الحريق والانفجارات يقل إلى حد كبير. وهذا يجعلها مناسبة بشكل خاص للتركيبات في المناطق المأهولة بالسكان والمباني التجارية والبيئات التي تكون فيها السلامة من الحرائق أمرًا بالغ الأهمية. عدم تسرب الزيت: يؤدي غياب الزيت إلى التخلص من خطر تسرب الزيت، والذي يمكن أن يؤدي إلى التلوث البيئي ويشكل خطر الحريق. وهذا مهم بشكل خاص في المناطق الحساسة بيئيًا أو حيث يجب تجنب تلوث التربة والمياه. تأثير أقل على البيئة: تعتبر المحولات من النوع الجاف أكثر صداقة للبيئة، حيث ليس لديها القدرة على تسرب المواد الضارة إلى البيئة. يعد هذا الجانب أمرًا بالغ الأهمية للتركيبات الداخلية وفي المناطق ذات معايير حماية البيئة الصارمة. آمنة للاستخدام الداخلي: نظرًا لانخفاض خطر الحريق ونقص الزيت، غالبًا ما يتم استخدام المحولات من النوع الجاف في الداخل، بما في ذلك في الطوابق السفلية والمباني وغيرها من الأماكن الضيقة. وهي لا تتطلب تدابير إضافية للسلامة من الحرائق مثل المحولات المملوءة بالزيت، والتي تحتاج إلى حفر تجميع وأنظمة إخماد الحرائق عند تركيبها في الداخل. مخاطر أقل للصدمات الكهربائية: تقلل المواد العازلة الصلبة المستخدمة في المحولات من النوع الجاف من خطر الصدمات الكهربائية مقارنة بالمحولات المملوءة بالزيت، حيث يمكن أن يتسرب الزيت ويحتمل أن يخلق مسارًا موصلاً. عدم انبعاث الغازات السامة: على عكس بعض المحولات المملوءة بالزيت، لا تنبعث المحولات من النوع الجاف غازات سامة في ظل ظروف التشغيل العادية أو حتى في ظل ظروف الأعطال. وهذا مهم بشكل خاص في الأماكن المغلقة. قدرة التحميل الزائد: تم تصميم المحولات الحديثة من النوع الجاف للتعامل مع الأحمال الزائدة المؤقتة بأمان نسبيًا، على الرغم من أن سعة التحميل الزائد الخاصة بها تكون عمومًا أقل من المحولات المملوءة بالزيت. البناء القوي: غالبًا ما يتم بناؤها ببنية قوية لتحمل العوامل البيئية مثل الرطوبة وتغيرات درجات الحرارة والتلوث، مما يعزز ملف السلامة الخاص بها. الامتثال لمعايير السلامة: يتم تصنيع المحولات من النوع الجاف وفقًا لمختلف معايير السلامة الوطنية والدولية، والتي تفرض متطلبات صارمة للتصميم والبناء والتشغيل. احتياطات السلامة على الرغم من مزايا السلامة هذه، فمن الضروري تركيب وتشغيل وصيانة المحولات من النوع الجاف وفقًا لتعليمات الشركة المصنعة ومعايير السلامة ذات الصلة. تعد عمليات الفحص والصيانة المنتظمة أمرًا ضروريًا لضمان تشغيلها بأمان وفعالية طوال فترة خدمتها. يعد التثبيت المناسب، بما في ذلك التباعد المناسب والتهوية والحماية من العوامل البيئية، أمرًا حيويًا أيضًا للسلامة.

س: 17. ما هو العمر المتوقع للمحولات من النوع الجاف؟

ج: يتراوح العمر المتوقع للمحولات من النوع الجاف عادةً من 20 إلى 30 عامًا، على الرغم من الصيانة المناسبة وظروف التشغيل المواتية، يمكن أن يستمر بعضها لفترة أطول. يتأثر العمر الافتراضي للمحول من النوع الجاف بعوامل مختلفة: ظروف التشغيل: تلعب بيئة تشغيل المحول دورًا مهمًا. تؤثر ظروف مثل درجة الحرارة المحيطة والرطوبة وطبيعة الحمل الكهربائي (المتسقة مقابل المتقلبة) على طول عمره. الصيانة: الصيانة الدورية، بما في ذلك التنظيف والفحص، يمكن أن تطيل عمر المحول بشكل كبير. يمكن أن يؤدي تراكم الغبار والحطام إلى إعاقة عملية التبريد ويؤدي إلى ارتفاع درجة الحرارة، لذا يعد الحفاظ على نظافة المحول أمرًا بالغ الأهمية. جودة البناء: تعتبر المواد وجودة التصنيع للمحول من العوامل الرئيسية أيضًا. يمكن للمواد والبناء عالي الجودة أن يتحمل الضغوط البيئية والتشغيلية بشكل أفضل. الإجهاد الحراري: غالبًا ما تعمل المحولات من النوع الجاف عند درجات حرارة أعلى من المحولات المملوءة بالزيت. يمكن أن يؤدي ذلك إلى تسريع شيخوخة المواد العازلة إذا كان الضغط الحراري مرتفعًا باستمرار. التحميل الكهربائي: يعد تشغيل المحول ضمن سعته المقدرة أمرًا بالغ الأهمية. يمكن أن يؤدي التحميل الزائد المتكرر أو التشغيل بالقرب من سعته القصوى إلى تقصير عمره الافتراضي. العوامل البيئية: يمكن أن يؤثر التعرض للأجواء المسببة للتآكل أو الرطوبة الزائدة أو الملوثات على مكونات المحول، مما يقلل من عمره الافتراضي. جودة التركيب: التثبيت الصحيح، وضمان مساحة كافية لتدوير الهواء وتجنب الإجهاد الميكانيكي، مهم أيضًا لطول عمر المحول. التحسينات والتجديدات: في بعض الأحيان، يمكن ترقية أو تجديد مكونات المحولات من النوع الجاف، مثل إعادة لف الملفات أو استبدال العزل، مما قد يؤدي إلى إطالة عمر الخدمة. باختصار، في حين أن التوقع العام هو أن المحول من النوع الجاف سيستمر من 20 إلى 30 عامًا، فإن العمر الفعلي يمكن أن يختلف بناءً على مدى جودة صيانته، والظروف التي يعمل فيها، وجودة بنائه. تعد الصيانة الدورية والتشغيل ضمن الحدود المحددة أمرًا أساسيًا لتحقيق أقصى عمر.

س: 18. ما هي مزايا وعيوب المحولات من النوع الجاف؟

ج: تتمتع المحولات من النوع الجاف بمجموعة فريدة من المزايا والعيوب التي تجعلها مناسبة لتطبيقات معينة بينما تكون أقل مثالية لتطبيقات أخرى. يمكن أن يساعد فهم هذه الأمور في تحديد ما إذا كان المحول من النوع الجاف هو الاختيار الصحيح لاحتياجات معينة. مزايا سلامة المحولات من النوع الجاف: فهي أقل قابلية للاشتعال من المحولات المملوءة بالزيت، مما يقلل من مخاطر الحريق والانفجارات. وهذا يجعلها أكثر أمانًا، خاصة في المناطق الداخلية أو الحساسة بيئيًا. لا يوجد خطر لتسرب الزيت: بدون الزيت كوسيلة تبريد، لا يوجد خطر لتسرب الزيت، مما يجعلها صديقة للبيئة وتزيل المخاوف بشأن تلوث التربة أو الماء. صيانة منخفضة: تتطلب صيانة أقل مقارنة بالمحولات المملوءة بالزيت، حيث لا توجد حاجة لاختبار الزيت أو استبدال الزيت أو إدارة تسرب الزيت. التشغيل الفوري: يمكن تغذية المحولات من النوع الجاف مباشرة بعد التركيب، دون فترة انتظار حتى يستقر وسط التبريد، على عكس المحولات المملوءة بالزيت. الملاءمة البيئية: إنها مناسبة للاستخدام في المناطق الحساسة بيئيًا وحيث يوجد مستوى عالٍ من التفاعل البشري، كما هو الحال في المباني السكنية أو التجارية. انخفاض متطلبات التبريد وإخماد الحرائق: في كثير من الحالات، لا تتطلب أنظمة تبريد واسعة النطاق أو تدابير إخماد الحرائق التي تحتاجها المحولات المملوءة بالزيت. مساوئ المحولات من النوع الجاف ارتفاع درجة حرارة التشغيل: تعمل عادةً في درجات حرارة أعلى بسبب انخفاض كفاءة التبريد، مما قد يؤثر على عمرها الافتراضي وكفاءتها. سعة الطاقة المنخفضة: بشكل عام، فهي مناسبة لتطبيقات الجهد المنخفض إلى المتوسط وقد لا تكون مجدية لتطبيقات الجهد العالي أو الطاقة. ارتفاع التكلفة الأولية: يمكن أن تكون عملية التصنيع والمواد اللازمة للمحولات من النوع الجاف أكثر تكلفة، مما يؤدي إلى ارتفاع سعر الشراء الأولي. الحجم والوزن: بالنسبة لنفس تصنيف الطاقة، تميل المحولات من النوع الجاف إلى أن تكون أكبر وأثقل، مما قد يمثل تحديًا من حيث متطلبات النقل والمساحة. مستويات الضوضاء: يمكن أن تكون أكثر ضوضاءً أثناء التشغيل، وهو ما قد يكون أحد الاعتبارات في بيئات معينة. التأثر بالظروف البيئية: على الرغم من أنها لا تتعرض لخطر تسرب الزيت، إلا أن المحولات من النوع الجاف يمكن أن تكون أكثر عرضة للتلوث من الغبار والجسيمات الأخرى المحمولة بالهواء. متطلبات التبريد: في الأماكن الضيقة، قد تكون هناك حاجة إلى تهوية إضافية أو تكييف الهواء لضمان التبريد المناسب. الاستنتاج: يعتمد الاختيار بين المحول الجاف والمحول المملوء بالزيت على المتطلبات المحددة للتطبيق، مثل اعتبارات السلامة والظروف البيئية وقيود المساحة واحتياجات الطاقة. غالبًا ما يتم تفضيل المحولات من النوع الجاف للاستخدام الداخلي وفي المناطق الحساسة بيئيًا نظرًا لسلامتها وتأثيرها المنخفض على البيئة، على الرغم من تكلفتها المرتفعة والقيود في سعة الطاقة.

س: 19. هل تتطلب المحولات الجافة دوران الهواء؟

ج: نعم، المحولات الجافة تتطلب دوران الهواء للتبريد. على عكس المحولات المملوءة بالزيت، حيث يعمل الزيت كمبرد، تعتمد المحولات الجافة على الهواء لتبديد الحرارة المتولدة أثناء التشغيل. يعد دوران الهواء المناسب أمرًا بالغ الأهمية للحفاظ على كفاءة وطول عمر المحول الجاف. فيما يلي الجوانب الرئيسية لتدوير الهواء في المحولات الجافة: تبريد الهواء الطبيعي (AN): تستخدم العديد من المحولات الجافة دوران الهواء الطبيعي للتبريد. في هذا الإعداد، يتدفق الهواء بشكل طبيعي حول المحول ومن خلاله، حاملاً الحرارة الناتجة عن التيار الكهربائي. غالبًا ما تكون هذه الطريقة كافية للمحولات الأصغر حجمًا أو تلك التي تعمل تحت ظروف حمل أقل. تبريد الهواء القسري (AF): بالنسبة للمحولات ذات السعة العالية أو في الحالات التي يعمل فيها المحول تحت أحمال أثقل، قد يكون تبريد الهواء القسري مطلوبًا. يتضمن ذلك استخدام المراوح أو المنافيخ لتعزيز دوران الهواء، وبالتالي زيادة قدرة المحول على تبديد الحرارة. متطلبات التهوية: للتبريد الفعال، يجب تركيب المحولات الجافة في مناطق جيدة التهوية. من الضروري وجود مساحة كافية حول المحول للسماح بتدفق الهواء غير المقيد. إذا كان المحول مغلقًا، فيجب تصميم الغلاف بحيث يسمح بتبادل هواء كافٍ. الاعتبارات البيئية: تلعب البيئة المحيطة دوراً في فعالية تبريد الهواء. يمكن أن تؤثر درجات الحرارة المحيطة المرتفعة أو الرطوبة أو وجود الغبار والملوثات على قدرة المحول على التبريد بكفاءة. في مثل هذه الحالات، قد يكون من الضروري اتخاذ تدابير تبريد إضافية أو ضوابط بيئية. تبديد الحرارة: تؤثر كفاءة دوران الهواء بشكل مباشر على درجة حرارة المحول. إذا لم يتمكن المحول من تبديد الحرارة بشكل كافٍ بسبب ضعف دوران الهواء، فقد يعمل عند درجات حرارة أعلى، مما قد يؤدي إلى تسريع تقادم العزل وتقليل عمره الافتراضي. عوامل التصميم: غالبًا ما يتم تصميم المحولات الجافة الحديثة مع أخذ التبريد في الاعتبار، وتتميز بفتحات تهوية أو قنوات أو ميزات أخرى تسهل تدفق الهواء بشكل فعال. باختصار، يعد دوران الهواء جانبًا مهمًا في تشغيل المحول الجاف وطول عمره. سواء من خلال تبريد الهواء الطبيعي أو القسري، يعد ضمان التهوية المناسبة وتبديد الحرارة أمرًا ضروريًا للتشغيل الآمن والفعال للمحولات الجافة.

س: 20. ما هي الكمية التي يمكنك تحميل محول من النوع الجاف؟

ج: يتم تحديد سعة حمل المحول من النوع الجاف من خلال قدرته المقدرة، معبرًا عنها بالكيلو فولت أمبير (kVA). لضمان التشغيل الآمن والفعال، من الضروري الالتزام بالتصنيف المحدد للمحول. فيما يلي بعض النقاط الرئيسية المتعلقة بتحميل المحولات من النوع الجاف: الطاقة المقدرة: تشير لوحة اسم المحول عادةً إلى الحد الأقصى لسعة التحميل بـ kVA. يعتمد هذا التصنيف على قدرة المحول على التعامل مع حمل كهربائي معين دون تجاوز حدود درجة الحرارة التصميمية. التحميل الزائد: يمكن أن يؤدي تشغيل المحول باستمرار بما يتجاوز قدرته المقدرة إلى ارتفاع درجة الحرارة، وتسريع تقادم العزل، واحتمال الفشل. في حين أنه قد يتم التسامح مع الأحمال الزائدة الطفيفة على المدى القصير، إلا أنه يجب تجنبها لضمان طول عمر وموثوقية المحول. تصنيف درجة الحرارة: ترتبط سعة الحمولة أيضًا بدرجة الحرارة المحيطة التي يعمل فيها المحول. يعتمد المصنعون عادةً على السعة المقدرة على درجة الحرارة المحيطة القياسية (عادةً 40 درجة). إذا كانت درجة حرارة التشغيل أعلى، فقد يلزم خفض سعة الحمولة لمنع ارتفاع درجة الحرارة. كفاءة التبريد: تؤثر القدرة على تبديد الحرارة بكفاءة على مقدار تحميل المحول من النوع الجاف. يمكن للتهوية الجيدة، وفي بعض الحالات، تبريد الهواء القسري (باستخدام المراوح)، أن تساعد في الحفاظ على درجات حرارة التشغيل المثالية. تقلبات الحمل: يمكن للمحولات من النوع الجاف عمومًا التعامل مع التقلبات العرضية في الحمل. ومع ذلك، فإن التشغيل المستمر بالقرب من أو عند التحميل الكامل، خاصة إذا كان مصحوبًا بارتفاعات متكررة في الحمل، يمكن أن يؤدي إلى إجهاد المحول. جودة الطاقة: يمكن أن تؤثر التوافقيات وغيرها من مشكلات جودة الطاقة أيضًا على سعة تحميل المحول. الأحمال غير الخطية، التي تولد التوافقيات، يمكن أن تسبب تسخينًا إضافيًا في المحول وقد تتطلب خفض القدرة. إرشادات الشركة المصنعة: ارجع دائمًا إلى مواصفات الشركة المصنعة وإرشادات التحميل. إنها توفر معلومات مهمة حول الحد الأقصى للحمل الآمن وأي ظروف قد تتطلب خفض القدرة. باختصار، الحد الأقصى للحمل الذي يمكن للمحول من النوع الجاف التعامل معه هو قدرته المقدرة، ومن المهم عدم تجاوز هذا التصنيف لفترات طويلة. يعد الالتزام بمواصفات الشركة المصنعة ومراعاة عوامل مثل درجة الحرارة المحيطة وجودة الطاقة أمرًا ضروريًا للتشغيل الآمن والفعال. يمكن أن يؤدي التحميل الزائد للمحول إلى ارتفاع درجة الحرارة، وانخفاض الكفاءة، وتقصير العمر الافتراضي.

س: 21. ما هو نوع المحول المخصص للاستخدام الخارجي؟

ج: تم تصميم المحولات المخصصة للاستخدام الخارجي خصيصًا لتحمل الظروف البيئية المختلفة مثل المطر والثلج ودرجات الحرارة القصوى والرطوبة والتعرض للأشعة فوق البنفسجية من ضوء الشمس. يمكن تكوين كل من المحولات من النوع الجاف والمملوءة بالزيت للاستخدام الخارجي، ولكن تصميمها وبنائها سيختلفان عن تلك المخصصة للاستخدام الداخلي لضمان المتانة والتشغيل الآمن في البيئات الخارجية. وإليك كيف يمكن أن يكون كل نوع مناسبًا للتطبيقات الخارجية: المحولات المملوءة بالزيت للاستخدام الخارجي حاويات قوية: غالبًا ما تكون مجهزة بمرفقات قوية مقاومة للعوامل الجوية للحماية من الرطوبة والغبار والعوامل البيئية الأخرى. أنظمة التبريد: تتمتع المحولات المملوءة بالزيت بطبيعة الحال بخصائص تبريد جيدة، مما يجعلها مناسبة لدرجات الحرارة الخارجية المختلفة. متانة عالية: يوفر الزيت الموجود في هذه المحولات العزل ويساعد في تبديد الحرارة بكفاءة، وهو أمر مفيد في درجات الحرارة الخارجية المتقلبة. تدابير السلامة: قد يكون من الضروري اتخاذ تدابير سلامة إضافية مثل أنظمة الاحتواء لتسرب النفط المحتمل، وخاصة في المناطق الحساسة بيئيا. المحولات من النوع الجاف للاستخدام الخارجي حاويات مقاومة للعوامل الجوية: تتطلب المحولات من النوع الجاف للاستخدام الخارجي حاويات خاصة للحماية من عناصر الطقس ولضمان التهوية المناسبة للتبريد. التحكم في درجة الحرارة والرطوبة: قد يحتاجون إلى ميزات إضافية للتعامل مع درجات الحرارة والرطوبة القصوى، مثل مراوح التبريد أو السخانات التي يمكن التحكم في درجة حرارتها. مقاومة التآكل: غالبًا ما تتم معالجة المكونات للتأكد من مقاومتها للتآكل، حيث أن التعرض للرطوبة والأجواء المسببة للتآكل يمثل مصدر قلق كبير. الحماية المادية: تم تصميم العبوات أيضًا لتوفير الحماية المادية من التخريب أو الضرر العرضي. اعتبارات عامة لامتثال المحولات الخارجية للمعايير: يجب أن تمتثل المحولات المخصصة للاستخدام الخارجي للمعايير واللوائح ذات الصلة، والتي قد تملي متطلبات محددة للتركيب والتشغيل في الأماكن الخارجية. إمكانية الوصول إلى الصيانة: يجب أن يكون الوصول إلى المحولات الخارجية سهلاً للصيانة والفحص، مع الأخذ في الاعتبار عوامل مثل السلامة والراحة. الحماية من زيادة التيار: غالبًا ما تتطلب حماية إضافية من زيادة التيار للحماية من ضربات الصواعق واندفاعات الطاقة، والتي تكون أكثر شيوعًا في الأماكن الخارجية. اعتبارات الضوضاء: في المناطق السكنية أو بالقرب من أماكن العمل، قد تكون ميزات تقليل الضوضاء ضرورية لتقليل الاضطراب. باختصار، يمكن تكييف كل من المحولات من النوع الجاف والمملوءة بالزيت للاستخدام الخارجي، ولكنها تتطلب تعديلات محددة في التصميم وإجراءات وقائية لضمان إمكانية تشغيلها بشكل موثوق وآمن في الظروف الخارجية. يعتمد الاختيار بين المحولات الجافة والمملوءة بالزيت للاستخدام الخارجي على عوامل مثل الظروف البيئية المحددة، وتوافر المساحة، ومتطلبات الطاقة، واعتبارات السلامة.

س: 22. ما هي متطلبات التهوية لمحول من النوع الجاف؟

ج: تعتبر التهوية المناسبة أمرًا بالغ الأهمية للتشغيل الفعال والآمن للمحولات من النوع الجاف. تعتمد هذه المحولات على الهواء لتبريد وتبديد الحرارة المتولدة أثناء التشغيل. يمكن أن تؤدي التهوية غير الكافية إلى ارتفاع درجة الحرارة، وانخفاض الكفاءة، وربما تقصير عمر المحول. فيما يلي متطلبات التهوية الرئيسية: تدفق الهواء المناسب: يجب أن يكون هناك تدفق هواء كافٍ حول المحول للسماح بتبدد الحرارة بشكل فعال. يمكن تحقيق ذلك من خلال دوران الهواء الطبيعي أو القسري. الخلوص حول المحول: يجب الحفاظ على مساحة كافية حول المحول لضمان حركة الهواء غير المقيدة. يمكن أن تختلف المساحة المطلوبة بناءً على حجم المحول وتصميمه ولكنها تتضمن عادةً ترك عدة أقدام من المساحة من جميع الجوانب. تهوية الغرفة: إذا تم تركيب المحول في الداخل، فيجب أن تتمتع الغرفة نفسها بتهوية كافية. قد يشمل ذلك فتحات تهوية أو مجاري هواء أو مراوح عادم للمساعدة في تدوير الهواء وإزالة الحرارة الناتجة عن المحول. درجة الحرارة المحيطة التي يمكن التحكم فيها: يجب التحكم في درجة الحرارة المحيطة للغرفة أو المنطقة التي تم تركيب المحول فيها. يمكن أن تؤدي درجات الحرارة المحيطة المفرطة إلى تقليل كفاءة تبريد الهواء وتؤدي إلى ارتفاع درجة الحرارة. التحكم في الرطوبة: يمكن أن تؤثر الرطوبة العالية على كفاءة التبريد ومن المحتمل أن تسبب التكثيف، مما قد يؤدي إلى حدوث أعطال كهربائية. من المهم الحفاظ على مستوى رطوبة متحكم فيه. التحكم في الغبار والحطام: يجب أن تظل المنطقة خالية من الغبار والحطام، الذي يمكن أن يعيق تدفق الهواء ويعزل المكونات، مما يؤدي إلى زيادة درجات حرارة التشغيل. أنظمة تبريد الهواء القسري: بالنسبة للمحولات الأكبر حجمًا أو تلك الموجودة في الأماكن الضيقة، قد تكون أنظمة تبريد الهواء القسري (مثل المراوح أو المنافيخ) ضرورية لضمان تبديد الحرارة بشكل كافٍ. الصيانة الدورية: يعد التنظيف والصيانة المنتظمة للمحول والمنطقة المحيطة به أمرًا مهمًا لضمان بقاء ممرات الهواء واضحة وفعالة. الامتثال للوائح والمعايير: يجب أن تتوافق متطلبات التهوية مع القوانين والمعايير الكهربائية وتوصيات الشركة المصنعة ذات الصلة. تضمن هذه الإرشادات السلامة والأداء الأمثل. النظر في خرج الحرارة للمحول: يجب أن يأخذ تصميم نظام التهوية في الاعتبار كمية الحرارة التي سيولدها المحول، والتي تتأثر بحجمه وحمله. باختصار، يعد ضمان التهوية المناسبة للمحولات من النوع الجاف أمرًا ضروريًا للحفاظ على كفاءتها، ومنع ارتفاع درجة الحرارة، وإطالة عمرها الافتراضي. يتضمن ذلك التطهير الكافي، وتهوية الغرفة، والتحكم في درجة الحرارة والرطوبة، وربما تبريد الهواء القسري، كل ذلك بما يتماشى مع الإرشادات التنظيمية وإرشادات الشركة المصنعة. تعتبر الصيانة المنتظمة للحفاظ على المحول وبيئته نظيفة وخالية من العوائق أمرًا بالغ الأهمية أيضًا.

س: 23. هل المحولات من النوع الجاف داخلية أم خارجية؟

ج: يمكن تركيب المحولات من النوع الجاف في الداخل والخارج، ولكن متطلبات التصميم والتركيب الخاصة بها ستختلف حسب الموقع. الاستخدام الشائع للتركيب الداخلي: غالبًا ما يُفضل المحولات من النوع الجاف للتركيبات الداخلية، خاصة في المباني التجارية والسكنية، نظرًا لمزايا السلامة الخاصة بها. أنها لا تحتوي على زيت قابل للاشتعال، مما يقلل من خطر الحريق. التهوية: التهوية المناسبة أمر بالغ الأهمية لتبديد الحرارة. يجب أن تضمن التركيبات الداخلية دوران الهواء الكافي حول المحول. اعتبارات المساحة: عادة ما تتطلب مساحة أقل مقارنة بالمحولات المملوءة بالزيت، حيث لا توجد حاجة إلى مرافق لاحتواء النفط أو تصاريح السلامة من الحرائق. مستوى الضوضاء: تميل إلى أن تكون أكثر ضجيجاً من المحولات المملوءة بالزيت، والتي يمكن أن تؤخذ بعين الاعتبار في بعض البيئات الداخلية. حاوية الحماية للتركيب الخارجي: عند تركيبها في الهواء الطلق، تحتاج المحولات من النوع الجاف إلى حاويات واقية لحمايتها من عناصر الطقس مثل المطر والثلج ودرجات الحرارة القصوى. التبريد والتهوية: يجب أن يسمح الغلاف بالتبريد والتهوية الكافية مع حماية المحول من العوامل البيئية. المتانة البيئية: يجب معالجة المكونات لمقاومة التآكل، خاصة في الظروف البيئية القاسية. الحماية المادية: غالبًا ما تحتاج العبوات إلى أن تكون قوية للحماية من التخريب والأضرار العرضية. اعتبارات عامة تتعلق بالسلامة والأثر البيئي: يتم اختيار المحولات من النوع الجاف لسلامتها وتأثيرها المنخفض على البيئة، وهو أمر مفيد في كل من الإعدادات الداخلية والخارجية. الصيانة: تتطلب صيانة دورية، بما في ذلك التنظيف لإزالة الغبار وضمان تدفق الهواء بشكل جيد، بغض النظر عما إذا كانت مثبتة في الداخل أو في الخارج. الامتثال التنظيمي: يجب أن يتوافق التثبيت مع القوانين والمعايير الكهربائية المحلية، سواء في الداخل أو الخارج. باختصار، المحولات من النوع الجاف متعددة الاستخدامات ويمكن استخدامها في كل من الإعدادات الداخلية والخارجية، ولكن متطلبات التثبيت تختلف. وفي الداخل، ينصب التركيز على التهوية وكفاءة المساحة، بينما تتطلب التركيبات الخارجية تدابير وقائية ضد العناصر البيئية.

س: 24. هل تحتاج المحولات إلى التثبيت؟

ج: نعم، تحتاج المحولات عادةً إلى تثبيتها بمسامير أو تثبيتها بشكل آمن لضمان الاستقرار والسلامة. وهذا مهم لعدة أسباب: السلامة: إن تأمين المحول في مكانه يمنعه من التحرك أو الانقلاب، الأمر الذي قد يكون خطيراً ويؤدي إلى مخاطر كهربائية، خاصة في المناطق المعرضة للاهتزازات أو النشاط الزلزالي أو حيث توجد حركة منتظمة (مثل في المناطق الصناعية). استقرار التوصيلات الكهربائية: تحتوي المحولات على توصيلات كهربائية يمكن أن تكون حساسة للحركة. يساعد تثبيت المحول في الحفاظ على سلامة هذه التوصيلات. منع الضرر: يحمي التثبيت الآمن المحول من التلف المادي الذي قد يحدث نتيجة للتأثيرات العرضية أو التحولات. الامتثال للوائح: تتطلب العديد من قوانين البناء والمعايير الكهربائية تركيب المحولات بشكل آمن كجزء من بروتوكولات السلامة والتركيب الشاملة. تقليل الضوضاء: يمكن أن يؤدي التثبيت المناسب أيضًا إلى تقليل الضوضاء المرتبطة بالاهتزاز، وهو أمر مهم بشكل خاص للمحولات المثبتة في المساحات المشغولة أو بالقرب منها. اعتبارات تركيب المحولات: إعداد السطح: يجب أن يكون السطح الذي سيتم تركيب المحول فيه مستويًا وقويًا بما يكفي لتحمل وزنه. نوع التثبيت: يمكن أن تختلف طريقة التثبيت. تحتوي بعض المحولات على أقواس تثبيت مدمجة أو أقدام بها فتحات للتثبيت على الأرض. قد يحتاج البعض الآخر إلى قاعدة أو إطار تركيب منفصل. تخفيف الاهتزاز: في بعض الحالات، يمكن استخدام وسادات أو عوازل تخفيف الاهتزاز بين المحول وسطح التثبيت لتقليل الضوضاء وامتصاص الاهتزازات. إمكانية الوصول: يجب تركيب المحول في مكان يمكن الوصول إليه لإجراء الصيانة والفحص وفصله في حالات الطوارئ إذا لزم الأمر. العوامل البيئية: بالنسبة للتركيبات الخارجية، ضع في اعتبارك عوامل مثل التعرض للطقس والحاجة المحتملة للتركيب المرتفع في المناطق المعرضة للفيضانات. باختصار، يعد تثبيت المحولات أو تركيبها بشكل آمن ممارسة قياسية لضمان السلامة والحفاظ على استقرار الاتصال ومنع الأضرار المادية والامتثال للمتطلبات التنظيمية. تعتمد طريقة التركيب والاعتبارات المحددة على نوع المحول وحجمه وموقعه والعوامل البيئية.

س: 25. ما هو الحد الأدنى للخلوص حول محول النوع الجاف؟

ج: يعد الحد الأدنى من الخلوص حول المحول من النوع الجاف أمرًا ضروريًا للسلامة والتهوية المناسبة وسهولة الصيانة. ومع ذلك، يمكن أن تختلف متطلبات التخليص المحددة بناءً على عدة عوامل بما في ذلك حجم المحول وتصميمه وطريقة التبريد والرموز أو المعايير الكهربائية المحلية. فيما يلي إرشادات عامة: الخلوص الجانبي والخلفي: عادةً، يوصى بمساحة لا تقل عن 18 بوصة إلى 24 بوصة (حوالي 45 إلى 60 سم) حول الجوانب والجزء الخلفي من المحول. تعد هذه المساحة ضرورية لتدوير الهواء والتبريد بشكل مناسب وللسماح بالوصول الآمن والسهل لإجراء الصيانة والفحص. الخلوص الأمامي: عادة ما تكون هناك حاجة إلى مساحة أكبر في مقدمة المحول للسماح بأنشطة التشغيل والصيانة الآمنة. المبدأ التوجيهي الشائع هو وجود مساحة خالية لا تقل عن 36 بوصة (حوالي 91 سم) في الأمام. فوق المحول: الخلوص فوق المحول مهم أيضًا، خاصة للتبريد. يوصى في كثير من الأحيان بحد أدنى من 18 إلى 24 بوصة (45 إلى 60 سم) فوق الوحدة. النظر في المحولات الأكبر حجمًا: بالنسبة للمحولات الأكبر حجمًا أو تلك الموجودة في المنشآت ذات السعة العالية، قد يكون من الضروري توفير مساحة أكبر. من المهم الرجوع إلى إرشادات الشركة المصنعة واللوائح المحلية لمعرفة المتطلبات المحددة. اللوائح والمعايير المحلية: قد يكون لقوانين البناء المحلية والمعايير الكهربائية متطلبات محددة لتصاريح المحولات. الامتثال لهذه اللوائح أمر بالغ الأهمية. العوامل البيئية: في البيئات ذات درجات الحرارة المحيطة المرتفعة أو التهوية المحدودة، قد تكون هناك حاجة إلى مساحة إضافية لضمان التبريد المناسب. السلامة وإمكانية الوصول: لا يقتصر التخليص الكافي على التبريد فحسب، بل أيضًا على ضمان السلامة أثناء التشغيل والصيانة. إنه يوفر مساحة للوصول الآمن إلى المحول، خاصة لخدمة التوصيلات الكهربائية. من المهم ملاحظة أن هذه إرشادات عامة، وقد تختلف متطلبات التخليص الفعلية. قم دائمًا بالرجوع إلى مواصفات الشركة المصنعة وقوانين البناء والكهرباء المحلية لتحديد الخلوص المناسب لتثبيت معين. تعتبر الخلوص المناسب ضروريًا للتشغيل الآمن والفعال للمحول، وكذلك للامتثال للوائح السلامة.
