الوصف
معلمات التقنية

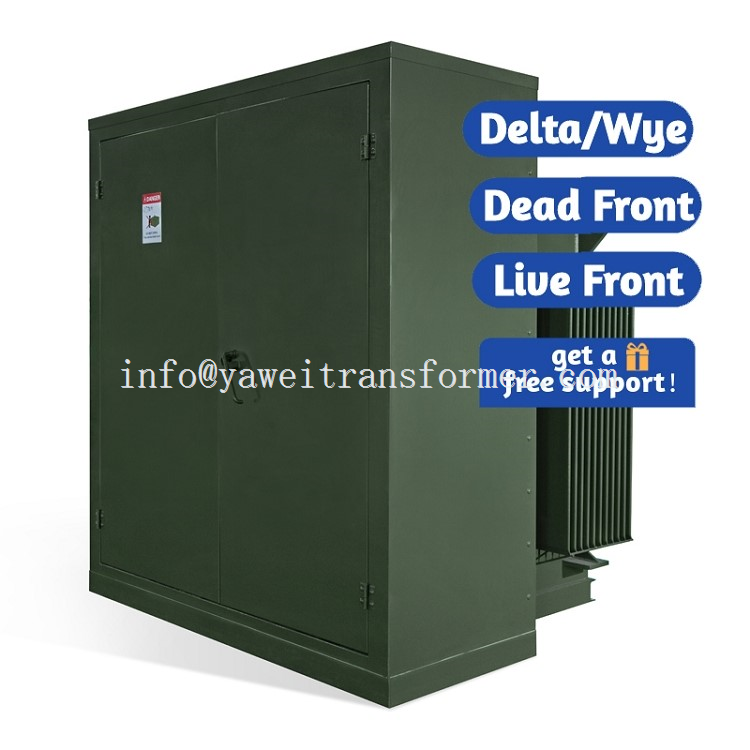

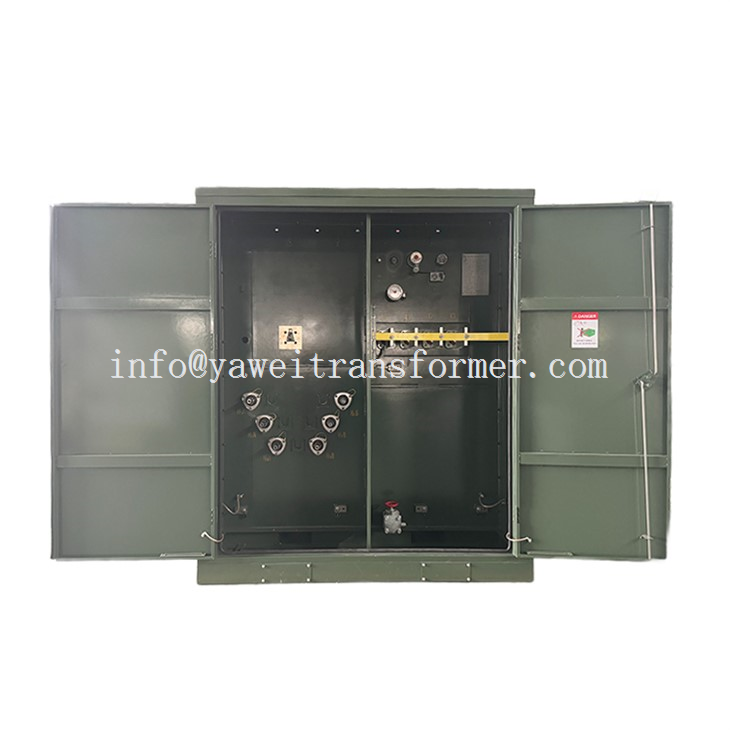

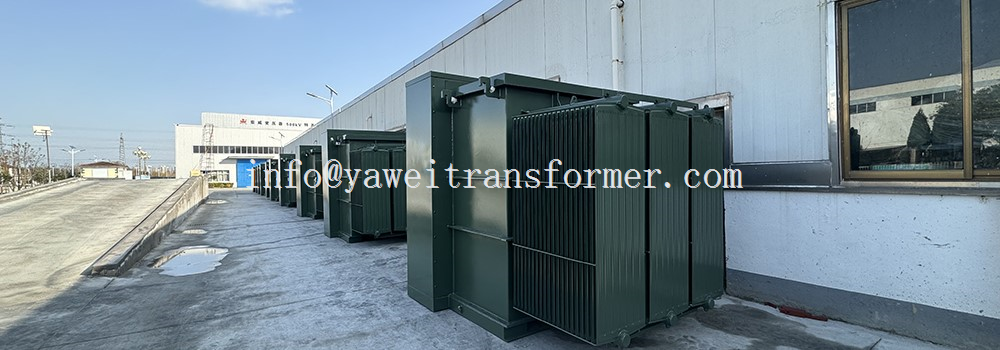

المحول المثبت على الوسادة هو نوع من محولات المرافق التي تستخدم عادة في الضواحي والمناطق الحضرية، وكذلك في التطبيقات الصناعية والتجارية. يتم تركيبه على وسادة خرسانية وموجود في خزانة فولاذية مقفلة.
السكن: عادة ما تكون محاطة بخزائن معدنية مقفلة مقاومة للعبث. يحمي هذا السكن المكونات الداخلية من البيئة والوصول غير المصرح به.
أنواع المحولات: يمكن أن تكون المحولات المثبتة على الوسادة إما أحادية الطور أو ثلاثية الطور، اعتمادًا على متطلبات المنطقة التي تخدمها.
تقييمات الجهد: يمكن أن يختلف الجهد الأساسي (المدخل) بشكل كبير، وغالبًا ما يكون في حدود 2.4 كيلو فولت إلى 35 كيلو فولت. عادةً ما يكون الجهد الثانوي (الخرج) أقل ومناسبًا للاستخدام السكني أو التجاري (مثل 120/240 فولت، 277/480 فولت، وما إلى ذلك).
السعة: يمكن أن يختلف تصنيف الطاقة للمحولات المثبتة على اللوحة، لكن الأحجام الشائعة تتراوح من حوالي 75 كيلو فولت أمبير إلى 5000 كيلو فولت أمبير.
السلامة والعزل: تم تصميم المحولات المثبتة على الوسادة بميزات أمان متنوعة، بما في ذلك الحماية من الأخطاء وأنظمة العزل القوية. غالبًا ما يلتزمون بمعايير السلامة الصارمة التي وضعتها منظمات مثل ANSI وIEEE وNEMA.
التطبيقات: تستخدم هذه المحولات على نطاق واسع لخفض الكهرباء ذات الجهد العالي التي توفرها خطوط كهرباء المرافق إلى جهد أقل مناسب للمنازل والشركات والمنشآت الصناعية.
الصيانة: تم تصميم المحولات المثبتة على الوسادة للاستخدام الخارجي وهي بشكل عام منخفضة الصيانة، ولكنها تتطلب عمليات فحص منتظمة وخدمة عرضية.
حماية البيئة: تم تصميم العديد من المحولات الحديثة المثبتة على الوسادة بميزات صديقة للبيئة، مثل الزيوت غير PCB (ثنائي الفينيل متعدد الكلور).
الملحقات: قد تتضمن ميزات مثل مفاتيح فصل التحميل أو عدم كسر التحميل، والصمامات، وأجهزة الحماية الأخرى.
للحصول على تفاصيل فنية محددة أو معلومات عن الطراز، يمكنك الاتصال بنا

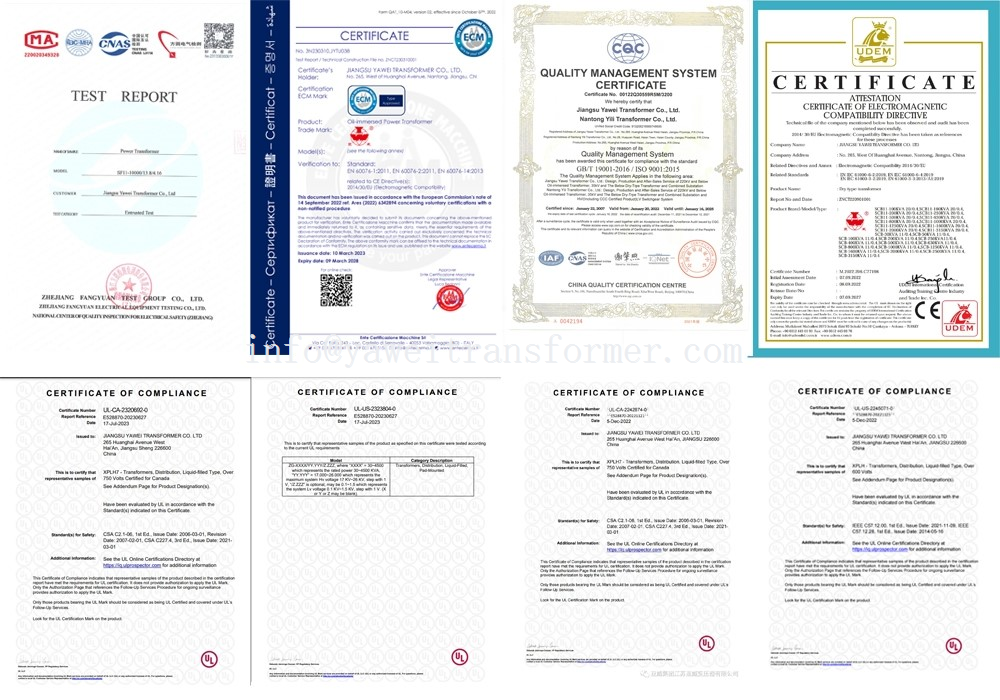

معايير الجودة للمنتج
1.نظام إدارة الجودة GB/T 19001-2016 ISO 9001:2015
يتم التحكم في تشغيل نظام YAWEI بالكامل وإدارته بشكل صارم. وهذا يضمن جودة المنتجات والمواد في جميع المراحل، بدءًا من تلقي طلبات العملاء وحتى التصميم والمواد والإنتاج والتركيب والاختبار والتعبئة والتغليف والتسليم وما بعد البيع، وكلها تعمل وفق عمليات صارمة ومترابطة منطقيًا.
شهادة الامتثال لـ UL وCUL
تم تقييم المحولات المثبتة على لوحة YaWei بواسطة UL وفقًا لمعايير الولايات المتحدة وكندا. محولنا معتمد من UL بناءً على المعايير الكندية (معايير CSA).
3. شهادة الاعتماد CE
المعيار: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 يؤكد أن الجودة الفنية لشركة YAWEI تلبي متطلبات جميع المعايير الدولية المحددة لمختبرات الاختبار والمعايرة. تم اختبار جميع منتجات YAWEI بالكامل في غرفة اختبار مؤهلة قبل مغادرة المصنع، مما يضمن الجودة المستقرة ويوفر راحة البال المطلقة للعملاء.
خصائص محول الطاقة Yawei
تغطية خط إنتاج كامل للمحولات من الأسلاك المتعرجة، وقص ولفائف السيليكون، وإنتاج خزان زيت المحولات، والبحث والتطوير في محولات الطاقة، والاختبار والتركيب والإنتاج.

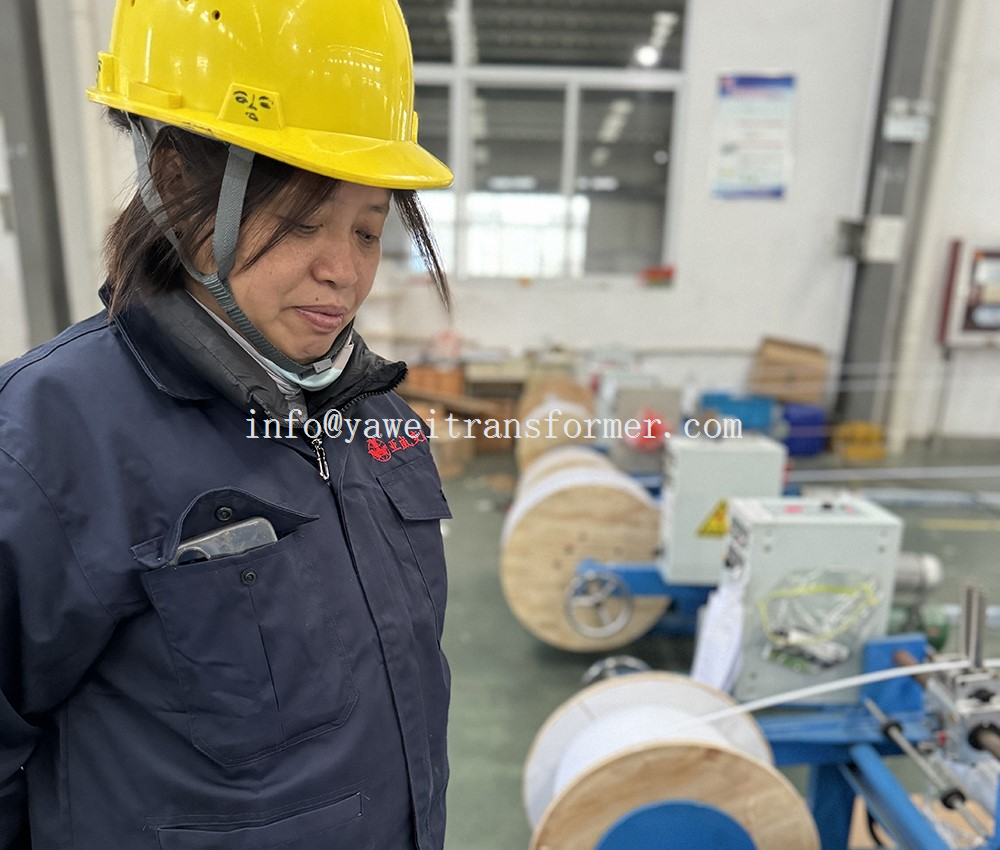

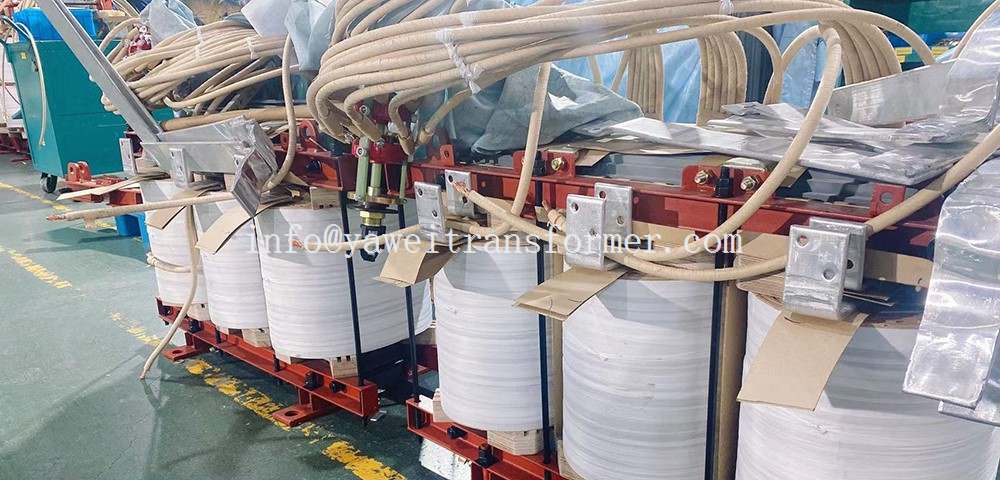

خط تغليف الأسلاك العازلة الأوتوماتيكي Yawei. لدى Yawei خطوط لف أوتوماتيكية وأفقية ورأسية ويدوية تأتي حسب طلب السعة المختلفة.
يتميز اللف على اللفات الأولية والثانوية بهيكل تصميم ممتاز لمساعدة الماكينة على العمل بفعالية.
خط تغليف الأسلاك العازلة

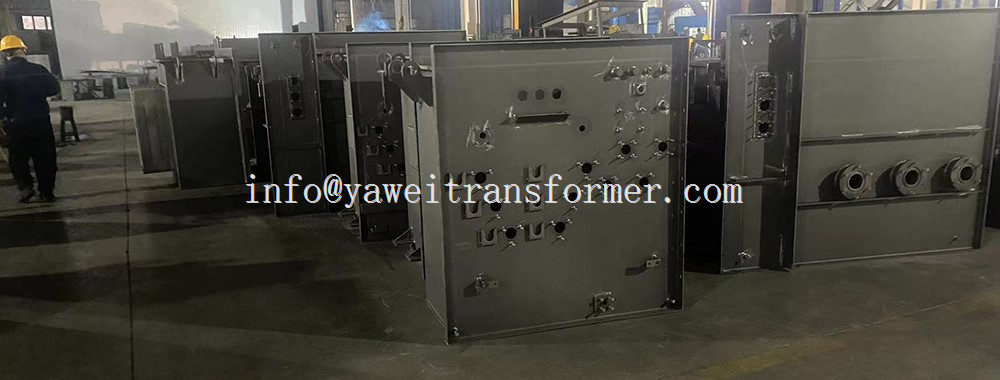

ورشة صب خزان زيت المحولات Yawei. العمل المهني والفريق لمتطلبات العفن المختلفة.
ورشة إنتاج زعانف/رادياتير التكوين Yawei.

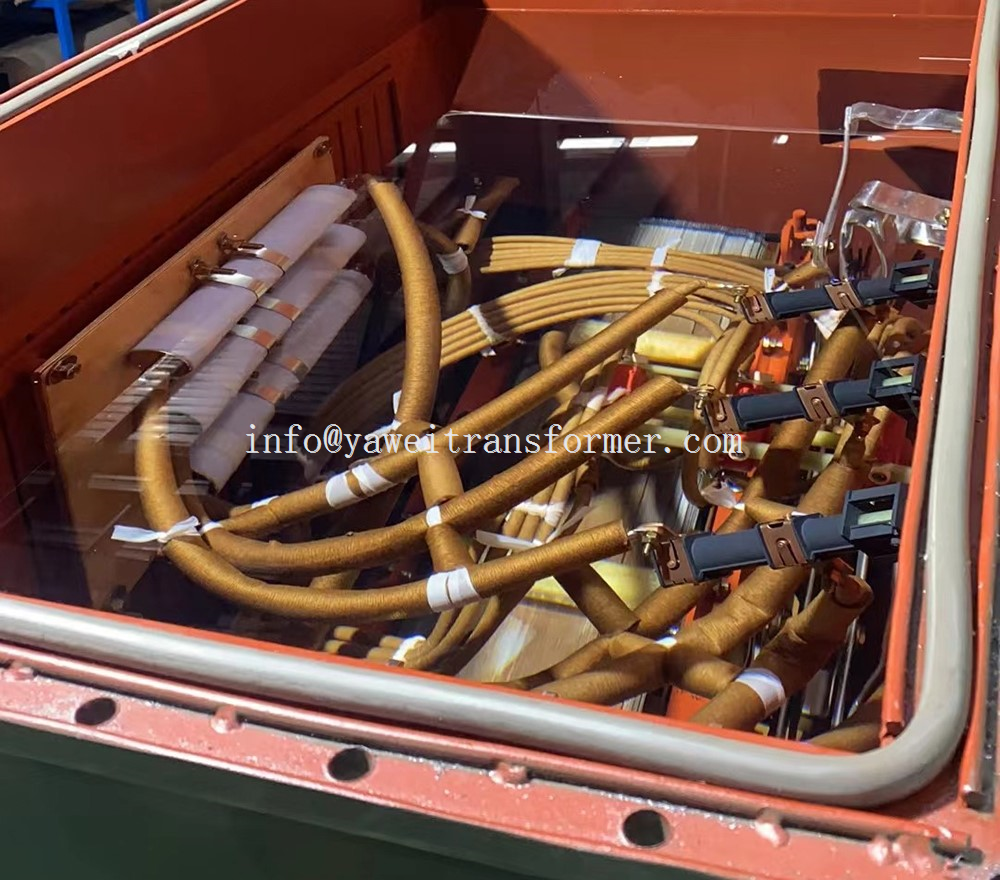

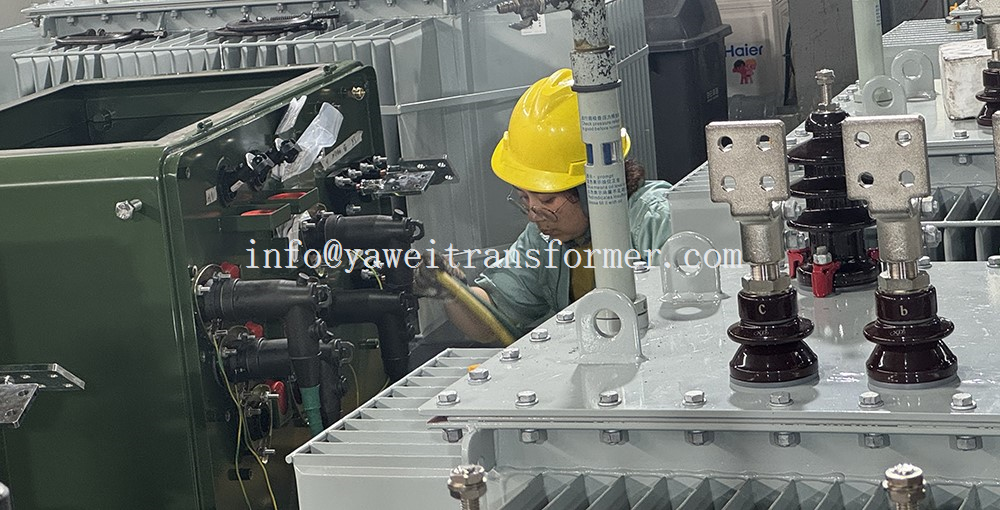

تركيب الجزء النشط من المحولات المثبتة على لوحة Yawei ثلاثية الطور
زيت محول Yawei ثلاثي الطور مثبت على الوسادة في الخزان

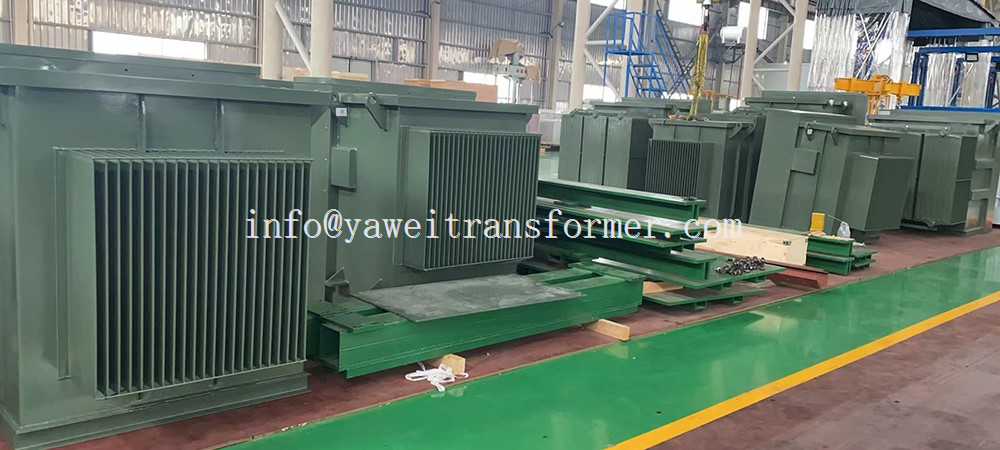

اختبار المحولات المثبتة على لوحة Yawei ثلاثية الطور

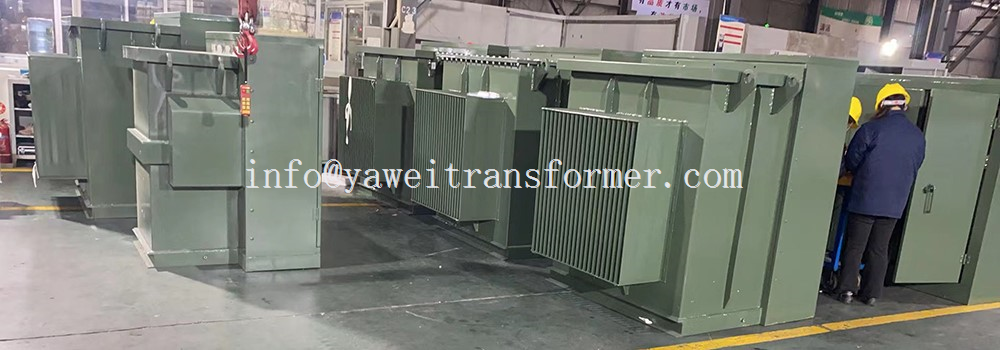

اختبار المحولات المثبتة على الوسادة من Yawei في الخط

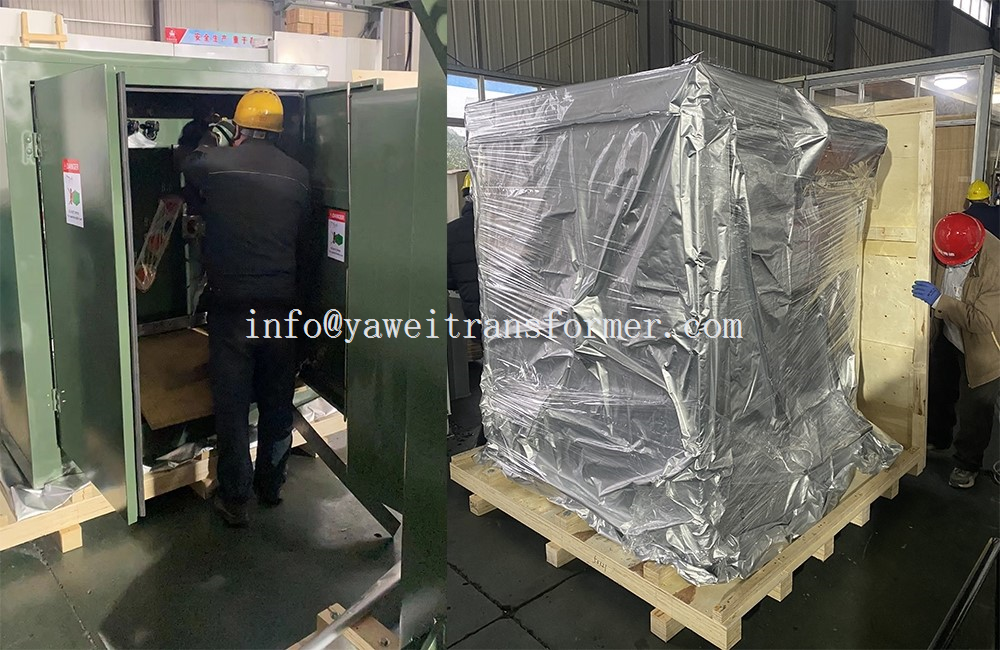

تعبئة محولات Yawei ثلاثية الطور مثبتة على الوسادة (حسب الطلب)
معلمة المحولات المثبتة على الوسادة ثلاثية الطور
|
تصنيف القدرة (كيلو فولت أمبير) |
خسارة عدم التحميل (كيلوواط) |
خسارة الحمل (كيلوواط) |
عدم التحميل الحالي (٪) |
مقاومة الجهد (٪) |
البعد (طول × عرض × ارتفاع) (مم) |
المجموع وزن (كلغ) |
|
100 |
200 |
1500 |
0.65 |
4.0 |
1180x1355x1735 |
729 |
|
150 |
280 |
2200 |
0.60 |
1830x1375x1735 |
989 |
|
|
200 |
340 |
2600 |
0.50 |
1830x1375x1735 |
1195 |
|
|
250 |
400 |
3050 |
0.50 |
1830x1405x1735 |
1355 |
|
|
315 |
480 |
3650 |
0.45 |
1830x1425x1735 |
1415 |
|
|
400 |
570 |
4300 |
0.45 |
1830x1435x1805 |
1675 |
|
|
500 |
680 |
5150 |
0.40 |
1830x1445x1860 |
1905 |
|
|
630 |
810 |
6200 |
0.40 |
4.5 |
1830x1445x1860 |
2165 |
|
800 |
980 |
7500 |
0.35 |
1830x1490x1860 |
2755 |
|
|
1000 |
1150 |
10300 |
0.35 |
1830x1675x2005 |
3235 |
|
|
1250 |
1360 |
12000 |
0.30 |
2100x1845x2035 |
4905 |
|
|
1600 |
1640 |
14500 |
0.30 |
2100x1885x2135 |
5835 |
معلمة المحولات المثبتة على وسادة أحادية الطور
|
الطاقة المقدرة (كيلو فولت أمبير) |
الجهد العالي (كيلو فولت) |
الجهد المنخفض (الخامس) |
الخسارة (ث) |
|
|
فقدان عدم التحميل (W) |
خسارة التحميل (W) |
|||
|
15 كيلو فولت أمبير |
24.94 كيلو فولت/14.4 كيلو فولت 12.47 كيلو فولت/7.2 كيلو فولت 34.5 كيلو فولت/ 19.92 كيلو فولت/ 13.8 كيلو فولت/ 13.2 كيلو فولت/ او اخرين |
120-240V 240-480V 347V 600V |
50 |
195 |
|
25 كيلو فولت أمبير |
80 |
290 |
||
|
37.5 كيلو فولت أمبير |
105 |
360 |
||
|
50 كيلو فولت أمبير |
135 |
500 |
||
|
75 كيلو فولت أمبير |
190 |
650 |
||
|
100 كيلو فولت أمبير |
210 |
850 |
||
|
167 كيلو فولت أمبير |
350 |
1410 |
||

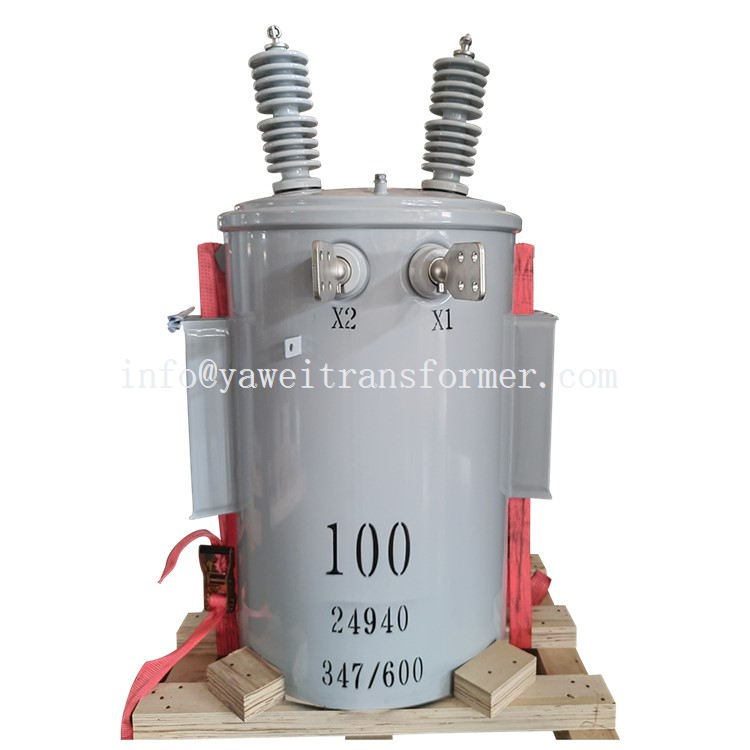

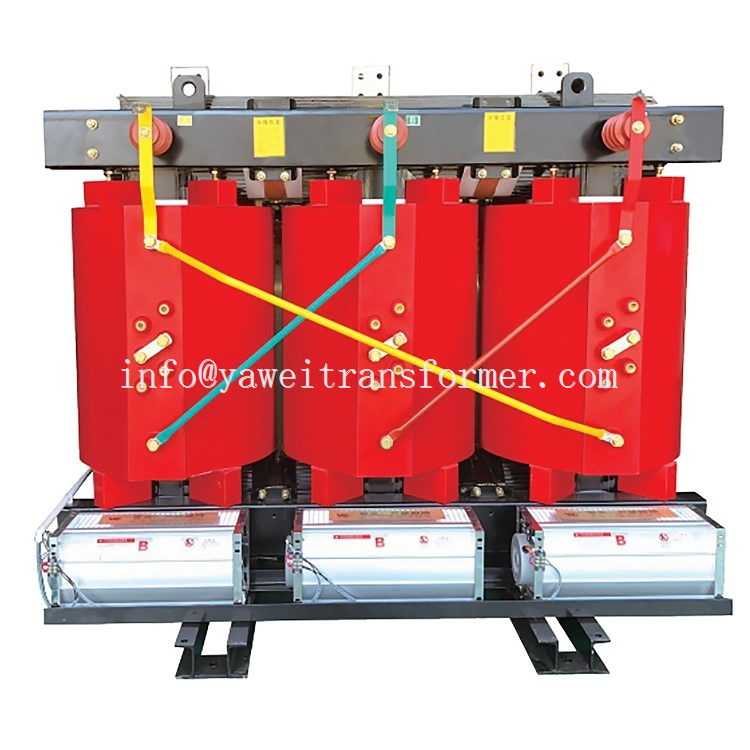

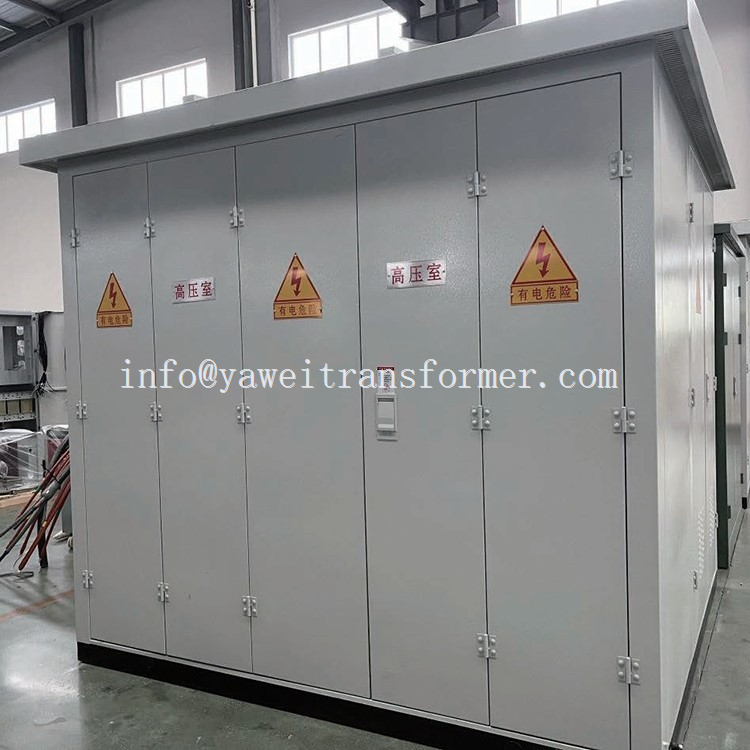

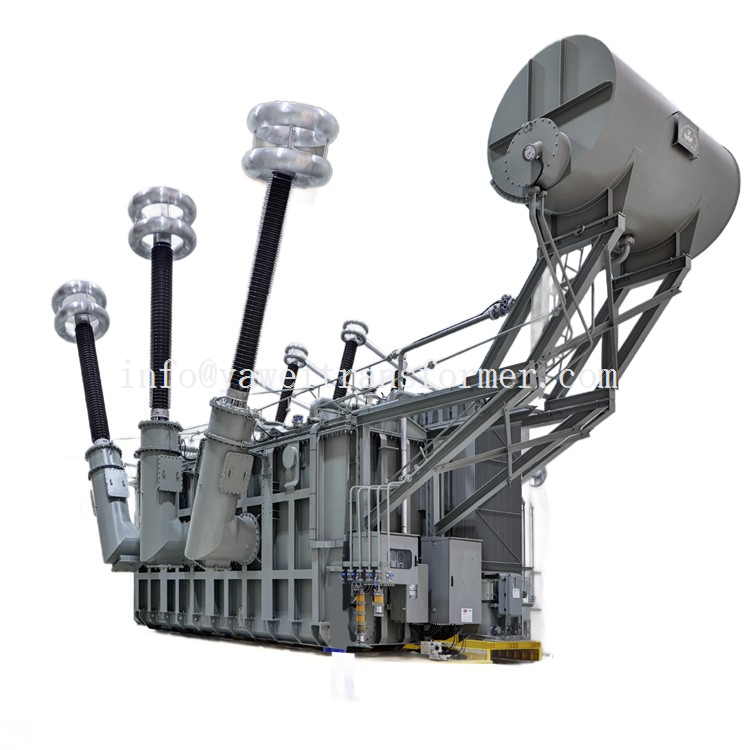

المنتجات الرئيسية لشركة YAWEI
التعليمات
س: 1: ما هي الأنواع المختلفة للمحولات المثبتة على الوسادة؟
ج: المحولات المثبتة على الوسادة هي نوع من محولات المرافق المستخدمة لتوزيع الطاقة تحت الأرض. وهي مصممة ليتم تركيبها على مستوى الأرض، وتثبيتها بشكل آمن على وسادة خرسانية، وعادةً ما تكون محاطة بخزانة قابلة للقفل ومضادة للتلاعب. هناك عدة أنواع مختلفة من المحولات المثبتة على اللوحة، كل منها يخدم أغراض وتطبيقات محددة: المحولات المثبتة على اللوحة أحادية الطور: تستخدم هذه المحولات بشكل أساسي في المناطق السكنية، وتقوم بتحويل الكهرباء ذات الجهد العالي إلى جهد منخفض مناسب للاستخدام المنزلي. فهي مدمجة وتخدم عادةً عددًا صغيرًا من المنازل. المحولات المثبتة على الوسادة ثلاثية الطور: تُستخدم هذه المحولات في البيئات التجارية والصناعية حيث تتطلب طاقة أكبر مما يمكن أن يوفره المحول أحادي الطور. فهي أكبر حجمًا وقادرة على التعامل مع أحمال الطاقة الأعلى. المحولات المثبتة على وسادة التغذية الحلقية: مصممة للتكرار في توزيع الطاقة، تحتوي محولات التغذية الحلقية على مجموعتين من مدخلات الجهد العالي. يوفر هذا الإعداد مصدر طاقة احتياطيًا في حالة فشل أحد المدخلات، مما يعزز الموثوقية. المحولات المثبتة على وسادة التغذية الشعاعية: تحتوي هذه المحولات على مجموعة واحدة من مدخلات الجهد العالي وتستخدم بشكل شائع في المناطق التي يكون فيها انقطاع التيار الكهربائي أقل إثارة للقلق أو حيث توجد أنظمة احتياطية بالفعل. المحولات المدمجة المثبتة على الوسادة: وهي أصغر حجمًا ومصممة للمناطق ذات المساحة المحدودة. وغالبا ما تستخدم في المناطق الحضرية أو المكتظة بالسكان. المحولات الذكية المثبتة على اللوحة: مجهزة بتكنولوجيا متقدمة للمراقبة والاتصالات، يمكن لهذه المحولات توفير بيانات في الوقت الفعلي حول استخدام الطاقة، وصحة المحولات، والمقاييس التشغيلية الأخرى. تم تصميم كل نوع من المحولات المثبتة على اللوحة لتلبية الاحتياجات المحددة بناءً على متطلبات توزيع الطاقة، وقيود المساحة، واحتياجات الموثوقية للمنطقة التي تخدمها. يعتمد اختيار نوع المحول على عوامل مثل الحمل المتوقع والمنطقة الجغرافية والمتطلبات المحددة لشبكة توزيع الطاقة.
س:2. هل تحتوي المحولات المثبتة على الوسادة على صمامات؟
ج: نعم، عادةً ما تحتوي المحولات المثبتة على الوسادة على صمامات كجزء من تصميمها من أجل السلامة والسلامة التشغيلية. يخدم تضمين الصمامات في المحولات المثبتة على الوسادة عدة أغراض مهمة: الحماية من الحمل الزائد: تحمي الصمامات المحول من التلف الناتج عن الأحمال الزائدة. إذا تجاوز التيار المستويات الآمنة، فسوف ينفجر المصهر، مما يؤدي إلى انقطاع تدفق الكهرباء ومنع حدوث أضرار محتملة للمحول وشبكة التوزيع المتصلة. عزل العطل: في حالة حدوث عطل، مثل قصر الدائرة الكهربائية، سينفجر المصهر ويعزل المحول عن بقية النظام الكهربائي. يساعد هذا في الحد من تأثير الخطأ على منطقة أصغر ويسهل تحديد المشكلة وتصحيحها. السلامة: تعمل الصمامات الموجودة في المحولات المثبتة على الوسادة على تعزيز السلامة عن طريق منع تصاعد الأعطال الكهربائية. وهذا مهم بشكل خاص في المناطق السكنية والتجارية حيث يتم تركيب هذه المحولات بشكل شائع. يمكن أن يختلف التكوين المحدد للصمامات في المحول المثبت على اللوحة بناءً على تصميمه وتطبيقه. على سبيل المثال، يمكن استخدام ترتيبات مختلفة في المحولات أحادية الطور وثلاثية الطور. بالإضافة إلى ذلك، قد تشتمل بعض المحولات الحديثة على أجهزة حماية أكثر تقدمًا مثل قواطع الدائرة أو المفاتيح التي يتم التحكم فيها إلكترونيًا. ومع ذلك، فإن الغرض الأساسي من هذه الأجهزة يظل كما هو: حماية المحول والنظام الكهربائي من التلف الناتج عن ظروف التشغيل غير الطبيعية.
س:3. لماذا المحولات المثبتة على الوسادة خضراء؟
ج: غالبًا ما يتم طلاء المحولات المثبتة على الوسادة باللون الأخضر لعدة أسباب عملية وجمالية: المزج البصري مع البيئة: اللون الأخضر يمتزج جيدًا مع البيئات الخارجية، خاصة في المناطق التي بها عشب وأشجار ونباتات أخرى. وهذا يساعد المحول على أن يكون أقل اقتحامًا وأكثر انسجامًا بصريًا مع البيئة المحيطة به. التوحيد القياسي: يساعد استخدام اللون القياسي، مثل اللون الأخضر، في الحفاظ على التوحيد عبر المنشآت المختلفة، خاصة داخل منطقة معينة أو كما هو محدد من قبل شركات المرافق. يمكن أن يكون هذا التوحيد مهمًا للصيانة والتحديد والاتساق الجمالي العام. السلامة والاعتراف: على الرغم من أهمية المزج مع البيئة، إلا أن المحولات لا تزال بحاجة إلى أن تكون مرئية بما فيه الكفاية لضمان عدم تعرضها للتلف أو العبث بها عن طريق الخطأ. غالبًا ما يكون الظل المحدد للأخضر المستخدم بمثابة توازن بين المزج والتميز بدرجة كافية بحيث يمكن ملاحظتها لأسباب تتعلق بالسلامة. امتصاص الحرارة: تميل الألوان الداكنة إلى امتصاص حرارة أكثر من الألوان الفاتحة. ومع ذلك، عادةً ما يتم اختيار الظل المحدد للأخضر المستخدم في المحولات لتقليل امتصاص الحرارة المفرط مع الاستمرار في توفير فوائد التمويه والتوحيد القياسي. القدرة على مقاومة الأوساخ والعوامل الجوية: يمكن أن يكون اللون الأخضر خيارًا عمليًا من حيث الصيانة أيضًا. يمكن أن تكون أكثر تسامحًا من الألوان الفاتحة في إظهار الأوساخ أو التآكل أو العوامل الجوية، وهو أمر مفيد نظرًا لأن هذه المحولات عبارة عن تركيبات خارجية. من المهم ملاحظة أنه على الرغم من أن اللون الأخضر هو اللون الشائع للمحولات المثبتة على اللوحة، إلا أنه ليس اللون الوحيد المستخدم. يمكن أن يختلف اختيار اللون بناءً على اللوائح المحلية، أو تفضيلات شركة المرافق، أو اعتبارات بيئية محددة. في بعض الحالات، يمكن استخدام ألوان أخرى مثل الرمادي أو البني أو حتى أنماط التمويه لتناسب البيئة المحلية بشكل أفضل.
س:4. كم فولت هو محول مثبت على الوسادة؟
ج: يمكن أن يختلف جهد المحول المثبت على اللوحة بشكل كبير اعتمادًا على تصميمه ومتطلبات نظام التوزيع الكهربائي الذي يخدمه. بشكل عام، يتم استخدام المحولات المثبتة على الوسادة في أنظمة التوزيع ذات الجهد المتوسط إلى الجهد المنخفض. فيما يلي بعض نطاقات الجهد النموذجية: الجهد الأساسي (العالي): هذا هو الجهد الذي يستقبل به المحول الطاقة من شبكة المرافق. يمكن أن يتراوح من حوالي 2,400 فولت (2.4 كيلو فولت) حتى 35 فولت (35 كيلو فولت)، مع قيم مشتركة تتضمن 4,160 فولت (4.16 كيلو فولت)، و12,470 فولت (12.47 كيلو فولت)، و13,800 فولت (13.8 كيلو فولت) ). الجهد الثانوي (المنخفض): هذا هو الجهد الذي يقوم المحول عنده بتوصيل الطاقة إلى المستخدمين النهائيين. بالنسبة للمناطق السكنية، يكون هذا عادةً حوالي 120/240 فولت للخدمة أحادية الطور. في البيئات التجارية أو الصناعية، يمكن توفير الخدمة ثلاثية الطور بجهد 208/120 فولت، أو 240 فولت، أو 480 فولت، أو الفولتية القياسية الأخرى. تعتمد تقييمات الجهد المحددة للمحول المثبت على الوسادة على عوامل مثل متطلبات الشبكة الكهربائية المحلية، ونوع العملاء الذين تخدمهم (السكنية، التجارية، الصناعية)، والمعايير التنظيمية في المنطقة. تختار شركات المرافق المحولات ذات معدلات الجهد الكهربي التي تتوافق مع احتياجات شبكات التوزيع الخاصة بها والمعدات التي يتم تشغيلها.
س:5. هل المحولات المثبتة على الوسادة مؤرضة؟
ج: نعم، يتم تأريض المحولات المثبتة على اللوحة كممارسة قياسية للسلامة والتشغيل السليم. يخدم التأريض في الأنظمة الكهربائية، بما في ذلك المحولات، عدة أغراض مهمة: السلامة: يوفر التأريض مسارًا لتدفق التيارات الخاطئة بأمان إلى الأرض، مما يقلل من خطر التعرض لصدمة كهربائية للأشخاص الذين قد يتلامسون مع المحول أو المعدات المتصلة. يعد هذا أمرًا بالغ الأهمية، خاصة وأن المحولات المثبتة على الوسادة غالبًا ما تكون موجودة في مناطق يسهل الوصول إليها مثل الأحياء السكنية أو العقارات التجارية. تثبيت مستويات الجهد: يساعد التأريض في تثبيت مستويات الجهد في النظام الكهربائي. فهو يوفر نقطة مرجعية مشتركة لجميع الفولتية في النظام، مما يساعد في الحفاظ على إمدادات جهد ثابتة ومنع الجهد الزائد. الحماية من الصواعق واندفاعات الطاقة: يساعد تأريض المحول في حماية المعدات والشبكة الكهربائية المتصلة من ضربات الصواعق واندفاعات الطاقة. خلال مثل هذه الأحداث، يتم تحويل التيار الزائد بأمان إلى الأرض، مما يقلل من خطر تلف المحول والمكونات الكهربائية الأخرى. تحسين جودة الطاقة: يمكن أن يساعد المحول ذو الأرضية الجيدة في تقليل احتمالية حدوث ضوضاء كهربائية وتداخل في النظام، مما قد يؤدي إلى تحسين جودة الطاقة وموثوقيتها بشكل عام. يتضمن تأريض المحول المثبت على الوسادة عادةً توصيل غلافه المعدني ومكوناته الداخلية بنظام التأريض، والذي يشتمل عادةً على قضيب أرضي مدفوع في الأرض. يضمن هذا الاتصال أن أي تيار عطل يتم توجيهه بشكل فعال وآمن إلى الأرض. قد تختلف ممارسات ومعايير التأريض وفقًا للوائح المحلية ومواصفات شركة المرافق الكهربائية.
س: 6. هل تحتاج إلى وسادة للمحول؟
ج: نعم، هناك حاجة إلى لوحة بشكل عام للمحول المثبت على اللوحة. تعمل الوسادة كأساس ثابت ومتين للمحول وتؤدي العديد من الأدوار الحاسمة: الدعم والاستقرار: توفر الوسادة قاعدة صلبة ومستوية لدعم وزن المحول. يمكن أن تكون المحولات المثبتة على الوسادة ثقيلة جدًا، وتضمن اللوحة بقاءها مستقرة وآمنة بمجرد تركيبها. السلامة والامتثال: تتطلب العديد من القوانين والمعايير الكهربائية المحلية والوطنية وسادة خرسانية للمحولات المثبتة على الوسادة. وذلك لضمان التركيب والتشغيل الآمن، خاصة في المناطق العامة أو السكنية. الحماية من العوامل البيئية: تعمل الوسادة على رفع المحول قليلاً فوق مستوى سطح الأرض، مما يساعد على حمايته من الماء والثلج والعناصر البيئية الأخرى التي قد تؤدي إلى تلف المحول أو التدخل في تشغيله. سهولة الصيانة: توفر الوسادة الخرسانية منطقة نظيفة ويمكن الوصول إليها لعمال المرافق لإجراء الصيانة أو عمليات التفتيش. وهذا أمر مهم لاستمرار موثوقية وكفاءة نظام التوزيع الكهربائي. ردع السرقة والتخريب: يمكن للوسادة جيدة البناء أن تساعد في ردع السرقة والتخريب. عادةً ما يتم تثبيت المحول بمسامير على اللوحة، مما يزيد من صعوبة التلاعب به أو تحريكه. المادة النموذجية المستخدمة لهذه الوسادات هي الخرسانة المسلحة، والتي تم اختيارها لمتانتها وقوتها. يمكن أن يختلف حجم اللوحة وتصميمها وفقًا لحجم ونوع المحول واللوائح المحلية والمتطلبات المحددة لشركة المرافق. بالإضافة إلى اللوحة، قد تتضمن متطلبات التثبيت الأخرى سياجًا ولافتات وإخلاءات حول المحول من أجل السلامة وإمكانية الوصول.

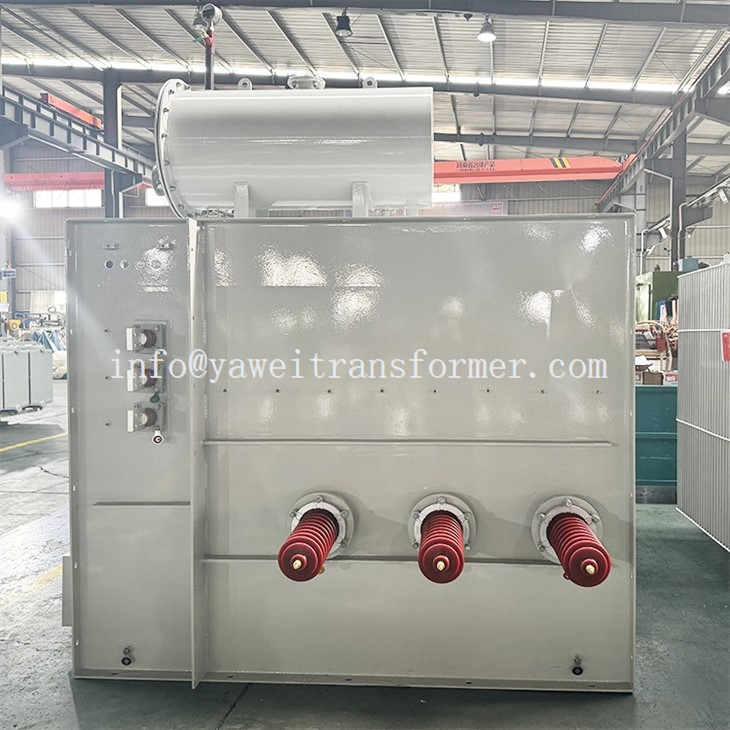

س: 7. ما هو الفرق بين المحول المثبت على اللوحة الأمامية والميتة؟
ج: يشير المصطلحان "الجبهة الحية" و"الجبهة الميتة" إلى تصميمات مختلفة للمحولات المثبتة على اللوحة، خاصة في طريقة إجراء توصيلاتها ونهاياتها. المحولات المثبتة على الوسادة الأمامية: في المحول الأمامي المباشر، تنكشف توصيلات الجهد العالي عند فتح أبواب أو ألواح المحول. يتميز هذا التصميم عادةً بنهايات مثبتة بمسامير أو البطانات المفتوحة حيث يتم توصيل كابلات الجهد العالي. تتطلب المحولات الأمامية المباشرة معالجة دقيقة وبروتوكولات أمان محددة أثناء الصيانة أو الفحص لأن الأجزاء الحية تكون مكشوفة عند الوصول إليها. تعتبر بشكل عام أقل أمانًا مقارنة بالمحولات الأمامية الميتة، خاصة في المناطق العامة أو التي يمكن الوصول إليها بسهولة، وذلك بسبب خطر الاتصال العرضي بالأجزاء الحية. تعد تصميمات الواجهة الحية أكثر تقليدية ويمكن العثور عليها في التركيبات القديمة. المحولات المثبتة على وسادة أمامية ميتة: في المحول الأمامي الميت، تكون توصيلات الجهد العالي محاطة ولا تتعرض للمس أو الاتصال المباشر عند فتح أبواب المحول. يستخدم هذا التصميم عادةً موصلات وبطانات معزولة جيدًا ومحمية لمنع الاتصال العرضي. تعتبر المحولات الأمامية الميتة أكثر أمانًا، خاصة في البيئات التي قد يتواجد فيها موظفون غير مؤهلين، مثل الأحياء السكنية أو المناطق التجارية. يمكن إجراء الصيانة والفحص بشكل أكثر أمانًا حيث يتم تقليل مخاطر الاتصال العرضي بالأجزاء الحية بشكل كبير. إنها تمثل نهج تصميم أكثر حداثة، مع التركيز على تعزيز السلامة وتقليل المخاطر. غالبًا ما يعتمد الاختيار بين المحولات الأمامية الحية والمحولات الأمامية الميتة على التطبيق المحدد واللوائح المحلية ومتطلبات السلامة. تُفضل المحولات الأمامية الميتة عمومًا في معظم التركيبات الجديدة نظرًا لميزات السلامة المحسنة الخاصة بها. تقوم YAWEI بتزويد كل من المحولات الأمامية الميتة والمحولات الأمامية الحية. لا تتردد في الاتصال بنا
س: 8. ما هي مزايا محولات CT و PT؟
ج: تعد محولات التيار (CTs) والمحولات المحتملة (PTs)، والمعروفة أيضًا باسم محولات الجهد الكهربي، مكونات أساسية في الأنظمة الكهربائية لأغراض القياس والترحيل الوقائي. يتمتع كل نوع من المحولات بمزايا مميزة: محولات التيار (CTs) قياس التيار الدقيق: تستخدم CTs لقياس مستويات التيار العالية. إنها تقلل التيار العالي إلى قيمة أقل يمكن التحكم فيها والتي يمكن استخدامها بسهولة بواسطة العدادات والمرحلات والأجهزة الأخرى. السلامة: من خلال خفض التيار إلى مستوى أقل، تتيح أجهزة CT التعامل والقياس بشكل أكثر أمانًا، مما يقلل من المخاطر التي يتعرض لها الأفراد والمعدات. العزل: توفر عزلًا كلفانيًا بين دائرة الطاقة ذات الجهد العالي وأجهزة القياس، مما يعزز السلامة ويمنع تلف المعدات الحساسة. تمكين الترحيل الوقائي: تعتبر CTs ضرورية لأنظمة الترحيل الوقائية في شبكات الطاقة. أنها توفر المستويات الحالية اللازمة لتشغيل المرحلات التي تحمي النظام من الأعطال والأحمال الزائدة. اقتصادية: يعد استخدام الأشعة المقطعية لقياس التيار أكثر فعالية من حيث التكلفة من تصميم العدادات والمرحلات لقياس التيارات العالية مباشرة. المحولات المحتملة (PTs) أو محولات الجهد (VTs) قياس دقيق للجهد: تقوم PTs بتخفيض الجهد العالي إلى قيمة موحدة أقل لقياس ومراقبة سهلة وآمنة بواسطة العدادات وأجهزة الحماية. العزل عن الجهد العالي: على غرار CTs، توفر PTs عزلًا كلفانيًا بين دائرة الطاقة ذات الجهد العالي ودوائر القياس أو الحماية، وهو أمر بالغ الأهمية للسلامة وحماية المعدات. مراقبة الجهد للتحكم في النظام: يتم استخدامها لمراقبة والتحكم في مستويات الجهد في أنظمة توزيع الطاقة، وهو أمر حيوي للحفاظ على الاستقرار والكفاءة. الترحيل الوقائي: توفر PTs معلومات الجهد إلى المرحلات الواقية، وهو أمر بالغ الأهمية لاكتشاف الأخطاء وتشغيل قواطع الدائرة استجابة للظروف غير الطبيعية. توحيد القياسات: من خلال تحويل الجهد العالي إلى جهد منخفض قياسي (مثل 120 فولت)، تسمح PTs باستخدام عدادات ومرحلات موحدة، مما يبسط تصميم النظام وصيانته. تعتبر كل من CTs وPTs حاسمة في أنظمة الطاقة الكهربائية من أجل القياس الدقيق والمراقبة الفعالة والترحيل الوقائي الموثوق. إنها تساهم بشكل كبير في السلامة العامة والكفاءة والموثوقية لأنظمة توزيع ونقل الطاقة.
س: 9. ما هي المزايا الأربع الرئيسية لمحولات السيارات؟
ج: توفر المحولات الآلية العديد من المزايا مقارنة بالمحولات التقليدية ذات الملفين في تطبيقات معينة. فيما يلي المزايا الرئيسية: كفاءة التكلفة والحجم: تعد المحولات الآلية بشكل عام أكثر اقتصادية وصغيرة الحجم من المحولات التقليدية ذات اللفات الأولية والثانوية المنفصلة. نظرًا لأنها تتطلب مواد لف أقل (الأسلاك النحاسية)، وعزلًا أقل، ومواد أساسية أقل، فهي أرخص في التصنيع ويمكن جعلها أصغر حجمًا لنفس تصنيف الطاقة. كفاءة أعلى: تتمتع محولات السيارات عادة بكفاءة أعلى مقارنة بالمحولات التقليدية. وذلك لأن لديهم خسائر أقل من النحاس بسبب الملف المشترك، ويحدث تحول الجهد جزئيًا عن طريق التوصيل وجزئيًا عن طريق الحث، مما يؤدي إلى تقليل فقد الطاقة. تنظيم أفضل للجهد: غالبًا ما توفر المحولات الآلية تنظيمًا أفضل للجهد من المحولات ذات الملفين. عادة ما يكون انخفاض الجهد الناتج عن المقاومة والمفاعلة في الملف أقل، مما يؤدي إلى اختلاف أصغر بين جهد عدم التحميل وجهد الحمل الكامل. المرونة في نسبة الجهد: توفر المحولات الآلية مرونة أكبر في ضبط نسبة الجهد. يمكن تغيير النسبة بسلاسة (في المحولات التلقائية المتغيرة) أو تغييرها بزيادات صغيرة، مما يجعلها مناسبة للتطبيقات التي تتطلب تعديلًا دقيقًا للجهد أو حيث يكون تباين الجهد ضمن نطاق محدود. هذه المزايا تجعل محولات السيارات مناسبة بشكل خاص لتطبيقات معينة، مثل تنظيم الجهد، وبدء تشغيل المحركات الحثية، وفي بعض أنواع محولات الطاقة الكهربائية. ومع ذلك، من المهم ملاحظة أن المحولات الآلية لا توفر عزلًا كهربائيًا بين الدوائر الأولية والثانوية، وهو ما يمكن أن يكون عاملاً حاسمًا في بعض التطبيقات.
س: 10. لماذا تعتبر محولات العزل أكثر أمانًا؟
ج: تعتبر محولات العزل أكثر أمانًا لعدة أسباب، ويرجع ذلك أساسًا إلى تصميمها الذي يوفر عزلًا كلفانيًا بين المدخلات والمخرجات. يوفر هذا العزل العديد من فوائد السلامة: العزل الكهربائي: يتم فصل اللفات الأولية والثانوية في محول العزل فعليًا وليس لها اتصال كهربائي مباشر. ويعني هذا الفصل أنه لا يوجد مسار موصل مباشر لتدفق التيار بين المدخلات والمخرجات. فهو يقلل بشكل كبير من خطر التعرض لصدمة كهربائية، خاصة في التطبيقات الحساسة أو حيث يكون تفاعل المستخدم متكررًا. تقليل الحلقات الأرضية: من خلال عزل أرض مصدر الطاقة عن أرض الحمل، تساعد محولات العزل في تقليل مشاكل الحلقة الأرضية. يمكن أن تتسبب الحلقات الأرضية في حدوث تداخل وضوضاء في المعدات الإلكترونية الحساسة، ويمكن أن يؤدي عزل هذه الدوائر إلى تحسين الأداء وتقليل مخاطر التلف. قمع العابرين والضوضاء: يمكن لمحولات العزل تخفيف الضوضاء الكهربائية والعابرين (مثل ارتفاع الجهد) من مصدر الطاقة. وهذا مهم بشكل خاص لحماية المعدات الإلكترونية الحساسة، مثل أجهزة الكمبيوتر وأدوات المختبرات والمعدات الصوتية، من ارتفاع الطاقة والضوضاء التي يمكن أن تسبب خللاً أو تلفًا. زيادة السلامة في البيئات الرطبة أو الرطبة: في البيئات التي توجد بها رطوبة، يزداد خطر التعرض لصدمة كهربائية. يقلل محول العزل من هذه المخاطر، مما يجعله خيارًا أكثر أمانًا لمثل هذه الإعدادات. الجهد الثانوي المتحكم فيه: يمكن تصميم محولات العزل لتوصيل جهد محدد في الملف الثانوي بغض النظر عن الجهد الأساسي، مما يضمن حصول المعدات المتصلة على مستوى جهد ثابت ومناسب. منع الاتصال المباشر بالأرض: نظرًا لأن الدائرة الثانوية لمحول العزل "عائمة" (غير متصلة بالأرض)، فإنها تمنع المسار المباشر إلى الأرض في حالة حدوث خطأ. وهذا يقلل من احتمالية حدوث صدمة كهربائية إذا لمس شخص ما الدائرة الثانوية أثناء ملامسته للأرض. تجعل ميزات السلامة هذه محولات العزل خيارًا مفضلاً في العديد من التطبيقات، بما في ذلك المعدات الطبية والأجهزة الإلكترونية الحساسة والبيئات التي تكون فيها سلامة المستخدم أمرًا بالغ الأهمية.
س: 11. ما هي المحطة الفرعية المثبتة على الوسادة؟
ج: المحطة الفرعية المثبتة على الوسادة، والتي يشار إليها غالبًا باسم المحطة الفرعية "padmount"، هي نوع من المحطات الفرعية الكهربائية المدمجة والمغلقة التي تم تصميمها ليتم تثبيتها على مستوى الأرض على وسادة خرسانية. على عكس المحطات الفرعية التقليدية التي تكون عبارة عن هياكل كبيرة في الهواء الطلق مزودة بمعدات مرئية، فإن المحطات الفرعية المثبتة على الوسادة موجودة داخل خزانات معدنية مقفلة مقاومة للعبث. يتم استخدامها عادةً في المناطق السكنية والتجارية والصناعية الخفيفة لتوزيع الطاقة. تصميم مدمج ومغلق: يتم وضع المحطات الفرعية المثبتة على الوسادة في حاوية معدنية، مما يجعلها أقل اقتحامًا وأكثر ملاءمة للمناطق التي تكون فيها المساحة محدودة أو حيث يكون المظهر الصناعي أقل رغبة. التثبيت على مستوى الأرض: يتم تركيبها على مستوى الأرض، مما يسهل الوصول إليها للصيانة والتشغيل، دون الحاجة إلى بنية تحتية واسعة النطاق مثل الأبراج أو المناطق المسيجة. ميزات السلامة: تكون العبوات عادة مقفلة ومقاومة للتلاعب، مما يعزز السلامة لعامة الناس ويقلل من خطر التخريب أو الوصول غير المصرح به. تكامل المكونات: عادةً ما تحتوي المحطة الفرعية المثبتة على اللوحة على مكونات مثل المحولات والمفاتيح الكهربائية والصمامات وأحيانًا العدادات. تم دمج هذه المكونات في وحدة واحدة، مما يسهل عملية التركيب والصيانة. تحويل الجهد المتوسط إلى الجهد المنخفض: يتم استخدامها في المقام الأول لتحويل الكهرباء ذات الجهد المتوسط من نظام توزيع المرافق إلى الفولتية المنخفضة المستخدمة في المنازل والشركات والمنشآت الصناعية الصغيرة. التخصيص والمرونة: يمكن تخصيص المحطات الفرعية المثبتة على اللوحة لتلبية متطلبات محددة، مثل تقييمات الجهد والسعة والوظائف، مما يجعلها متعددة الاستخدامات لمختلف التطبيقات. الشكل الجمالي: يمكن طلاء هذه المحطات الفرعية أو تصميمها لتندمج مع البيئة المحيطة، مما يجعلها أقل تطفلاً على البصر. تعد المحطات الفرعية المثبتة على الوسادة حلاً فعالاً وموفرًا للمساحة لتوزيع الطاقة، خاصة في المناطق الحضرية والضواحي. إن تصميمها ووظائفها يجعلها عنصرًا حيويًا في شبكات التوزيع الكهربائية الحديثة.
س: 12. أين تضع المحول المثبت على اللوحة؟
ج: عادةً ما يتم تثبيت المحول المثبت على الوسادة، والذي يستخدم عادةً في أنظمة التوزيع الكهربائية، على وسادة خرسانية صغيرة أو أساس. يتم اختيار موقع تركيب المحول المثبت على اللوحة بعناية بناءً على عدة معايير: القرب من مراكز التحميل: يجب وضعه بالقرب من المنطقة التي يكون فيها الحمل الكهربائي مرتفعًا، مثل بالقرب من المباني التجارية أو المناطق السكنية أو المواقع الصناعية. إمكانية الوصول للصيانة: يجب أن يكون الوصول إلى المحول سهلاً لأغراض الصيانة والإصلاح والطوارئ. يجب أن يكون هناك مساحة كافية حول المحول حتى يتمكن الفنيون من العمل بأمان. اعتبارات السلامة: يجب تركيبه في مكان آمن للعامة والعاملين. وهذا يعني إبعادها عن المناطق ذات الحركة المرورية العالية والتأكد من أنها لا تشكل خطراً على المشاة. التأثير البصري: يمكن أن تكون المحولات قبيحة المظهر، لذلك غالبًا ما يتم وضعها في مناطق أقل وضوحًا أو تنسيقها حول المناظر الطبيعية لتقليل تأثيرها على الجماليات المحيطة. الامتثال للوائح: يجب أن يتوافق التثبيت مع القوانين واللوائح الكهربائية المحلية، والتي قد تملي متطلبات محددة للتنسيب، والسياج، وتصاريح السلامة. الفيضانات والمخاطر البيئية: عادة ما يتم تجنب المناطق المعرضة للفيضانات أو غيرها من المخاطر البيئية لمنع تلف المحولات وضمان إمدادات الطاقة دون انقطاع. خطوط الملكية وحق الطريق: يجب وضع المحول داخل حق الطريق الخاص بالمرافق أو على الممتلكات التي تتمتع بها المرافق بحقوق الارتفاق، مع احترام خطوط الملكية وقواعد تقسيم المناطق. من المهم التشاور مع شركات المرافق المحلية والرموز الكهربائية لتحديد الموقع الأنسب والقانوني لتثبيت محول مثبت على اللوحة.
س:13. ما هو الحد الأدنى للخلوص حول المحولات المثبتة على الوسادة؟
ج: تم تحديد الحد الأدنى من الخلوص حول المحولات المثبتة على اللوحة لضمان السلامة وإمكانية الوصول إليها لأغراض الصيانة وحالات الطوارئ. يمكن أن تختلف هذه الموافقات وفقًا للوائح المحلية ومعايير شركة المرافق والتصميم المحدد وحجم المحول. ومع ذلك، هناك إرشادات عامة يتم اتباعها بشكل شائع: الخلوص الأمامي: يتطلب الجزء الأمامي من المحول، وهو المكان الذي توجد فيه أبواب الوصول عادةً، أكبر قدر من الخلوص. يعد الحد الأدنى من 10 أقدام (حوالي 3 أمتار) معيارًا شائعًا، مما يتيح مساحة كافية للموظفين لفتح المحول والعمل عليه بأمان. الخلوص الجانبي والخلفي: بالنسبة لجوانب المحول ومؤخرته، غالبًا ما يكون الخلوص الأصغر كافيًا، عادةً حوالي 3 أقدام (حوالي 1 متر). وهذا يسمح بتدوير الهواء بشكل كاف والوصول إلى عمليات التفتيش. الخلوص العلوي: يجب ألا يكون هناك أي عوائق علوية مثل فروع الأشجار أو خطوط الكهرباء ضمن مسافة محددة فوق المحول. غالبًا ما تكون هذه الخلوص حوالي 12 إلى 15 قدمًا (حوالي 3.7 إلى 4.6 متر). التخليص من المباني: يجب أيضًا وضع المحولات على مسافة معينة من المباني. تختلف هذه المسافة ولكنها يمكن أن تصل إلى حوالي 10 أقدام (3 أمتار) أو أكثر، اعتمادًا على قوانين مكافحة الحرائق المحلية ومواصفات المحول. مناطق السلامة من الحرائق: في المناطق المعرضة لحرائق الغابات، قد تكون هناك حاجة إلى مساحة إضافية لإنشاء مساحة يمكن الدفاع عنها حول المحول. من الضروري الرجوع إلى الإرشادات المحددة التي تقدمها شركة المرافق المحلية والالتزام بقوانين البناء المحلية ومعايير السلامة الكهربائية. تم وضع هذه المعايير لضمان عمل المحولات بأمان وإمكانية الوصول إليها وصيانتها دون تشكيل خطر على العمال أو الجمهور. لمزيد من التفاصيل يرجى الاتصال بفريق فني Yawei
س: 14. كم عدد المنازل التي يمكن للمحول المثبت على الوسادة التعامل معها؟
ج: يعتمد عدد المنازل التي يمكن للمحول المثبت على اللوحة التعامل معها على عدة عوامل، بما في ذلك قدرة المحول، ومتوسط الحمل الكهربائي لكل منزل، والاختلافات في استهلاك الطاقة المنزلية. فيما يلي العوامل الرئيسية التي يجب أخذها في الاعتبار: سعة المحول: تأتي المحولات المثبتة على الوسادة بأحجام مختلفة، تتراوح عادة من حوالي 15 كيلو فولت أمبير (كيلو فولت أمبير) إلى أكثر من 2500 كيلو فولت أمبير. تحدد قدرة المحول مقدار الحمل الكهربائي الذي يمكنه التعامل معه. متوسط استهلاك الأسرة: يختلف متوسط استهلاك الأسرة من الكهرباء بناءً على عوامل مثل حجم المنزل، وعدد الأجهزة الكهربائية ونوعها، وأنظمة التدفئة والتبريد، وعادات السكان. في الولايات المتحدة، على سبيل المثال، يبلغ متوسط استهلاك الأسرة حوالي 877 كيلووات في الساعة شهريًا، وهو ما يترجم إلى متوسط طلب مستمر يبلغ حوالي 1.2 كيلو فولت أمبير (بافتراض عامل طاقة قدره 1، وهو تبسيط). عامل التنوع: لن تستخدم جميع المنازل حمولتها القصوى في وقت واحد. يفسر عامل التنوع هذا الأمر ويسمح للمرافق بتزويد عدد أكبر من المنازل بشكل آمن مما قد يقترحه حساب الحمولة القصوى البسيطة. وبالنظر إلى هذه العوامل، يمكن إجراء تقدير تقريبي. على سبيل المثال، يمكن لمحول بقدرة 100 كيلو فولت أمبير، مع الأخذ في الاعتبار متوسط الطلب المستمر البالغ 1.2 كيلو فولت أمبير لكل أسرة وعامل تنوع معقول، أن يخدم ما يقرب من 50 إلى 80 منزلاً. ومع ذلك، هذا تقدير معمم للغاية. يمكن أن يختلف العدد الفعلي بشكل كبير بناءً على الظروف المحددة والممارسات المحلية. ستستخدم المرافق حسابات تفصيلية وتأخذ في الاعتبار متطلبات الذروة وتوقعات النمو والعوامل المحلية الأخرى عند تحديد حجم المحول اللازم لمنطقة معينة. لذلك، من الأفضل دائمًا استشارة مقدمي الخدمات المحليين للحصول على أرقام دقيقة.
س: 15. ما هي المسافة الآمنة للعيش من المحولات؟
ج: إن العيش بالقرب من محول، خاصة المحول الكبير مثل المحول المثبت على اللوحة، يثير مخاوف بشأن السلامة والتعرض للمجال الكهرومغناطيسي (EMF). على الرغم من عدم وجود "مسافة آمنة" متفق عليها عالميًا، إلا أن هناك عدة عوامل يمكن أن تساعد في تحديد مسافة حكيمة للعيش من المحول: المجالات الكهرومغناطيسية (EMFs): تنبعث المحولات من المجالات الكهرومغناطيسية منخفضة التردد. وتتضاءل شدة هذه المجالات بسرعة مع المسافة. عادةً ما تكون مسافة بضعة أمتار (10-20 قدم) كافية لوقوع مستويات المجالات الكهرومغناطيسية ضمن النطاق الذي يعتبر بشكل عام آمنًا بموجب الإرشادات الدولية. الضوضاء: يمكن للمحولات أن تنتج ضوضاء طنين منخفضة. عادةً ما تكون مسافة حوالي 50 قدمًا (15 مترًا) كافية لتخفيف هذه الضوضاء إلى مستوى لا يسبب إزعاجًا في بيئة سكنية. مخاوف تتعلق بالسلامة: في حالة حدوث عطل، مثل تسرب الزيت أو نشوب حريق في حالات نادرة، فإن الحفاظ على مسافة آمنة يمكن أن يقلل المخاطر. يوصى غالبًا بمسافة 20-50 قدم (6-15 متر) من عقار سكني. الاعتبارات الجمالية وقيمة العقار: على الرغم من أن وجود محول كبير بالقرب من العقار لا يشكل مصدر قلق على الصحة أو السلامة، إلا أنه يمكن أن يؤثر على جاذبيته الجمالية وربما قيمته. اللوائح والمبادئ التوجيهية المحلية: قد تحدد قوانين ولوائح البناء المحلية الحد الأدنى للمسافات بين المباني أو المساكن والمحولات. تأخذ هذه اللوائح في الاعتبار السلامة ومخاطر الحرائق والظروف المحلية الأخرى. الحساسية الشخصية والمخاوف الصحية: قد تتطلب المخاوف أو الحساسيات الصحية الفردية مسافة أكبر لراحة البال. باختصار، على الرغم من أن مسافات محددة يمكن أن تختلف، كمبدأ عام، فإن العيش على بعد 20-50 قدم (6-15 متر) بعيدًا عن محول مثبت على اللوحة غالبًا ما يعتبر توازنًا معقولًا بين السلامة ومستويات التعرض للمجالات الكهرومغناطيسية و اعتبارات عملية أخرى. ومع ذلك، في حالات محددة، يُنصح دائمًا بمراجعة اللوائح والإرشادات المحلية، والأخذ في الاعتبار المخاوف المتعلقة بالصحة والسلامة الشخصية.
س: 16. هل المحولات المثبتة على الوسادة آمنة؟
ج: تعتبر المحولات المثبتة على الوسادة آمنة بشكل عام عند تركيبها وصيانتها واستخدامها بشكل صحيح وفقًا لمعايير ولوائح السلامة ذات الصلة. يتم استخدامها على نطاق واسع في المناطق السكنية والتجارية والصناعية للتنحي عن الكهرباء ذات الجهد العالي للتوزيع المحلي. فيما يلي العوامل الرئيسية التي تساهم في سلامتها: حاويات قوية: المحولات المثبتة على الوسادة محاطة بخزائن معدنية مقاومة للتلاعب ومقاومة للعوامل الجوية، مما يقلل من خطر التلامس العرضي مع المكونات الكهربائية الحية. معايير ولوائح السلامة: تم تصميمها وتركيبها وصيانتها وفقًا لمعايير السلامة الكهربائية الصارمة. ويشمل ذلك عمليات التفتيش والصيانة المنتظمة للتأكد من أنها تعمل بأمان. أنظمة التأريض والحماية: وهي مجهزة بأنظمة التأريض وأجهزة الحماية لإدارة الأعطال وتقليل مخاطر الصدمات الكهربائية أو الحرائق. التنسيب والتخليص: يضمن الموضع المناسب والحفاظ على الموافقات المطلوبة حول المحولات المثبتة على الوسادة أنها لا تشكل خطراً على سلامة الجمهور. ويشمل ذلك المسافة الكافية من المنازل والأرصفة والمناطق التي يتاح للجمهور الوصول إليها بشكل متكرر. مستويات منخفضة من الضوضاء والانبعاثات: تعمل المحولات المثبتة على الوسادة عادةً بهدوء، وفي ظل ظروف التشغيل العادية، تنتج مستويات منخفضة جدًا من المجالات الكهرومغناطيسية (EMFs) التي تقع ضمن إرشادات السلامة الدولية. لافتات السلامة: عادة ما يتم وضع علامات التحذير والملصقات على العلبة للتحذير من المخاطر الكهربائية المحتملة ولإبعاد الموظفين غير المصرح لهم. سلامة المجتمع والبيئة: تم تصميم المحولات المثبتة على الوسادة لاحتواء أي أخطاء داخلية وتقليل مخاطر التلوث البيئي في حالة حدوث عطل، مثل تسرب الزيت. في حين أن المحولات المثبتة على الوسادة آمنة بشكل عام، فمن الضروري لشركات المرافق والجمهور احترام إرشادات السلامة، وخاصة الحفاظ على الخلوص المناسب وعدم العبث بالوحدات. في حالة حدوث عطل نادر، مثل الحريق أو تسرب الزيت، من الضروري الاتصال بشركة المرافق المحلية أو خدمات الطوارئ على الفور.
س: 17. ما مدى قربك من المحول؟
ج: يعتمد الحد الأدنى للمسافة الآمنة للبناء بالقرب من محول أو أي بنية تحتية كهربائية على عوامل مختلفة، بما في ذلك اللوائح المحلية ونوع المحول وحجمه والجهد الذي يعمل به. تعد المحولات مكونات مهمة في أنظمة التوزيع الكهربائية ويجب حمايتها لضمان سلامة الأشخاص والممتلكات. في الولايات المتحدة، على سبيل المثال، يوفر قانون السلامة الكهربائية الوطني (NESC) إرشادات للحد الأدنى من المسافات الآمنة بين المباني والمعدات الكهربائية مثل المحولات. ومع ذلك، قد تختلف هذه الإرشادات حسب المنطقة وقد تخضع لقوانين ولوائح البناء المحلية. كقاعدة عامة، لا ينبغي تشييد المباني ضمن الحد الأدنى من المسافات الآمنة التي تحددها اللوائح والقوانين المحلية. يتم تحديد هذه المسافات عادةً لمنع المخاطر المحتملة، مثل الحرائق أو الحوادث الكهربائية، وللسماح بالصيانة والتشغيل الآمن للمحول. لمعرفة المتطلبات المحددة للبناء بالقرب من محول في منطقتك، يجب عليك الاتصال بشركة المرافق الكهربائية المحلية أو قسم البناء. يمكنهم تزويدك باللوائح والإرشادات المعمول بها في منطقتك، بالإضافة إلى أي تصاريح وموافقات ضرورية للبناء بالقرب من البنية التحتية الكهربائية. من المهم اتباع هذه اللوائح لضمان سلامة كل من شاغلي المبنى والنظام الكهربائي.
س: 18. ما هو 3-المحول المثبت على لوحة الطور؟
ج: 3-المحول المثبت على لوحة الطور هو نوع من المحولات يستخدم بشكل أساسي في توزيع الطاقة الكهربائية. إنه مصمم لخفض الجهد العالي من خطوط الكهرباء إلى جهد أقل مناسب للاستخدام في التطبيقات التجارية والسكنية. فيما يلي خصائصه الرئيسية: طاقة ثلاثية الطور: على عكس المحولات أحادية الطور، 3-يتعامل محول الطور مع ثلاثة تيارات متناوبة يتم إزاحتها بمقدار 120 درجة عن بعضها البعض. وهذا يجعلها مناسبة للتطبيقات الثقيلة، مثل المباني التجارية أو المنشآت الصناعية، حيث تتطلب كميات كبيرة من الطاقة. مثبتة على الوسادة: يتم تثبيت هذه المحولات على وسادة خرسانية (سطح مستو وقوي) على مستوى الأرض. إن أسلوب التثبيت هذا يجعلها في متناول الصيانة والإصلاح ولكنه يتطلب أيضًا أن تكون قوية وآمنة لمنع الوصول غير المصرح به. الضميمة: عادة ما تكون محاطة بخزانة معدنية مقفلة. تحمي هذه العلبة المحول من العناصر البيئية وتوفر أيضًا درجة من الأمان عن طريق منع الاتصال المباشر بالأجزاء الحية. نظام التبريد: مثل المحولات الأخرى، تستخدم المحولات المثبتة على الوسادة نظام تبريد (غالبًا ما يكون مبردًا بالزيت أو الهواء) لإدارة الحرارة المتولدة أثناء التشغيل. السلامة والموثوقية: تم تصميمها بميزات أمان متعددة، مثل أجهزة تخفيف الضغط والحماية من الأخطاء، لضمان التشغيل الموثوق به والحماية من الأعطال الكهربائية. التطبيق: يتم رؤية المحولات المثبتة على الوسادة بشكل شائع في الضواحي أو المناطق الحضرية، وهي بمثابة عنصر حاسم في توزيع الكهرباء من خطوط طاقة المرافق إلى المنازل والشركات والمرافق الصناعية. مقاومة للعبث ومنخفضة المستوى: تصميمها بشكل عام مقاوم للعبث لمنع الوصول غير المصرح به ومستوى منخفض للتوافق مع البيئة المحيطة. تلعب هذه المحولات دورًا حيويًا في شبكة توزيع الكهرباء، حيث توفر وسيلة فعالة وموثوقة لتوصيل الكهرباء للمستخدمين النهائيين.
س: 19. ما هو الفرق بين PT والمحول العادي؟
ج: يكمن الفرق بين "المحول المدرب مسبقًا (PT)" و"المحول العادي" في المقام الأول في مراحل التدريب والتطبيق. فيما يلي تفاصيل الاختلافات الرئيسية: بنية المحولات العادية: تم تطويرها بواسطة Vaswani et al. في عام 2017، يعد نموذج المحولات أحد أنواع بنية الشبكات العصبية المستخدمة بشكل أساسي للتعامل مع البيانات التسلسلية، خاصة في مهام مثل الترجمة الآلية. التدريب: في المحول العادي، يبدأ التدريب عادةً من الصفر لمهمة أو مجموعة بيانات محددة. القدرة على التكيف: هذه النماذج أقل قدرة على التكيف مع المهام الجديدة حيث يتم تدريبها خصيصًا لمهمة واحدة. متطلبات البيانات: تتطلب كميات كبيرة من البيانات الخاصة بالمهمة للتدريب الفعال. الوقت والموارد: يتطلب التدريب من الصفر موارد حسابية ووقتًا كبيرًا. بنية المحولات المدربة مسبقًا (PT): تستخدم PTs أيضًا بنية المحولات ولكنها تتميز بنهج التدريب المسبق الخاص بها. التدريب: يتم تدريب الطلاب المتميزين في البداية على مجموعة كبيرة ومتنوعة من البيانات (مثل الكتب والمواقع الإلكترونية وما إلى ذلك) لتعلم مجموعة واسعة من أنماط اللغة والمعرفة. وتسمى هذه المرحلة بالتدريب المسبق. الضبط الدقيق: بعد التدريب المسبق، يتم بعد ذلك ضبط هذه النماذج بشكل دقيق على مهمة أو مجموعة بيانات محددة. يتضمن ذلك تدريبًا إضافيًا ولكن مع مجموعة بيانات أصغر بكثير ومخصصة لمهمة محددة. القدرة على التكيف: يتمتع PTs بقدرة عالية على التكيف مع المهام المختلفة بسبب معرفتهم الأساسية الواسعة. الكفاءة: عادة ما يكون الضبط الدقيق لمحول PT أسرع وأكثر كفاءة في استخدام الموارد مقارنة بتدريب محول عادي من الصفر.
س: 20. ما هو الجهد الكهربائي لمحول تثبيت الوسادة؟
ج: المحولات المثبتة على الوسادة، والتي تستخدم عادة في أنظمة التوزيع الكهربائية، وخاصة في الضواحي أو المناطق الريفية، تأتي في مجموعة متنوعة من معدلات الجهد. عادةً ما يتميز جهد المحول المثبت على اللوحة بقيمتين رئيسيتين: الجهد الأساسي (جانب الجهد العالي): هذا هو الجهد الذي يستقبل به المحول الطاقة من شبكة التوزيع. تشمل الفولتية الأولية الشائعة للمحولات المثبتة على الوسادة في الولايات المتحدة 7.2 كيلو فولت، و12.47 كيلو فولت، و13.2 كيلو فولت، وأحيانًا أعلى، اعتمادًا على متطلبات نظام التوزيع الكهربائي. الجهد الثانوي (جانب الجهد المنخفض): هذا هو الجهد الذي يقوم المحول عنده بتوصيل الطاقة إلى المنازل أو الشركات أو المستخدمين النهائيين الآخرين. تشمل الفولتية الثانوية النموذجية 120/240 فولت، أو 277/480 فولت، أو 120/208 فولت، بما يتوافق مع احتياجات الطاقة السكنية والتجارية القياسية. يمكن أن تختلف تقييمات الجهد المحددة بناءً على تصميم المحول والغرض منه ومتطلبات الشبكة الكهربائية التي يخدمها. تقوم المرافق باختيار المحولات ذات معدلات الجهد الكهربي التي تتوافق مع متطلبات أنظمتها، مما يضمن التوافق والتوزيع الفعال للطاقة. بالإضافة إلى ذلك، تم تصميم المحولات المثبتة على الوسادة للتركيب في الهواء الطلق، مع خزانة معدنية مقفلة لحماية مكونات المحولات وتوفير السلامة للجمهور. توجد عادةً في المناطق السكنية والمجمعات التجارية والمواقع الصناعية الخفيفة.
س:21. هل يتم تركيب المحول عادة على عمود أو قاعدة؟
ج: يمكن تركيب المحولات في شبكات توزيع الطاقة بطرق مختلفة، حسب نوعها وتطبيقها. طريقتا التثبيت الشائعتان مثبتتان على عمود ومثبتة على القاعدة (تُعرف أيضًا باسم مثبتة على الوسادة أو مثبتة على الأرض). المحولات المثبتة على عمود الموقع: مثبتة على أعمدة الكهرباء. الاستخدام: يُستخدم بشكل شائع في المناطق السكنية أو المناطق الريفية حيث لا تشكل المساحة عائقًا. السعة: تتمتع عمومًا بتصنيفات طاقة أقل، ومناسبة لخدمة عدد أقل من المنازل أو المرافق. الوصول: مرتفع، مما يقلل من مخاطر العبث أو الاتصال العرضي ولكن يمكن أن يكون أكثر صعوبة في الخدمة. المظهر: عادة ما تكون أصغر حجما وأقل وضوحا من المحولات المثبتة على الأرض. القاعدة (الوسادة) - موقع المحولات المثبتة: مثبتة على قاعدة خرسانية أو وسادة على الأرض. الاستخدام: شائع في مناطق الضواحي والأماكن التجارية والصناعية حيث توجد مساحة أرضية أكبر. السعة: عادةً ما تكون ذات تصنيفات طاقة أعلى، وهي مصممة لخدمة المباني الكبيرة أو العقارات المتعددة. الوصول: يسهل الوصول إليه لإجراء الصيانة، ولكنه يتطلب حاويات آمنة لمنع الوصول غير المصرح به وضمان السلامة. المظهر: أكبر حجمًا وأكثر وضوحًا، وغالبًا ما يكون محاطًا بخزانة معدنية. يعتمد الاختيار بين المحولات المثبتة على عمود والمحولات المثبتة على القاعدة على عوامل مختلفة مثل المنطقة الجغرافية ومتطلبات الطاقة والمساحة المتاحة واعتبارات السلامة. في المناطق الحضرية حيث المساحة محدودة، غالبًا ما تُفضل المحولات المثبتة على الأعمدة، بينما في الضواحي أو المناطق التجارية ذات المساحة الأرضية الأكبر، تكون المحولات المثبتة على القاعدة أكثر شيوعًا نظرًا لقدرتها الأعلى وسهولة الوصول إلى الصيانة.
