محول مثبت على الوسادة
YAwei هي شركة متخصصة في تصنيع المحولات. يمكنها إنتاج محول أحادي الطور. محول ثلاثي الطور، محولات مثبتة على الوسادة، محول جاف، محول توزيع، محول جهد عالي 69 كيلو فولت وما فوق. يمكنه تلبية معايير IEEE/ANSI/DOE/CSA وIEC. علاوة على ذلك، لدينا أكثر من 30 عامًا من الخبرة في تصنيع محولات التصدير. تتمتع محولات YAWEI بضمان لمدة عامين على الأقل. قبول تصنيع المعدات الأصلية وأوديإم.
تضم مجموعة Yawei أكثر من 180 مهندسًا وفنيًا. أكثر من 1000 موظف بمساحة 240,000 متر مربع. لدينا 6 مصانع فرع فرع. تغطية خط إنتاج كامل للمحولات من قطع صفائح السيليكون المتعرجة ولفها وإنتاج خزان زيت المحولات وتصنيع محولات الطاقة. تحكم أفضل في الجودة والتكلفة لخط الإنتاج الكامل.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
تجربة غنية
شركتنا لديها سنوات عديدة من الخبرة في العمل الإنتاج. إن مفهوم التعاون الموجه نحو العملاء والمربح للجانبين يجعل الشركة أكثر نضجًا وأقوى.
فريق فني
يتعاون فريقنا المحترف ويتواصل بشكل فعال مع بعضهم البعض، وهم ملتزمون بتقديم نتائج عالية الجودة. إنهم قادرون على التعامل مع التحديات والمشاريع المعقدة التي تتطلب خبرتهم وخبرتهم المتخصصة.
وقفة واحدة حل
يمكننا تقديم مجموعة من الخدمات، بدءًا من الاستشارة والمشورة وحتى تصميم المنتج وتسليمه. إنها وسيلة مريحة للعملاء، حيث يمكنهم الحصول على كل المساعدة التي يحتاجونها في مكان واحد.
المحول المثبت على الوسادة هو جهاز توزيع كهربائي يتم تثبيته مباشرة على وسادة خرسانية على مستوى الأرض. يستخدم هذا النوع من المحولات بشكل شائع في المناطق الحضرية والضواحي حيث تكون المساحة محدودة أو حيث تكون تركيبات الكابلات تحت الأرض هي القاعدة. عادة ما يكون غلاف المحول المثبت على الوسادة مصنوعًا من معدن مقاوم للعوامل الجوية أو غلاف من البلاستيك المقوى بالألياف الزجاجية (FRP) يحمي ملفات المحول والمكونات الأخرى من البيئة.
تم تصميم المحولات المثبتة على الوسادة بحيث يمكن الوصول إليها من أجل الصيانة والفحص مع توفير ميزات السلامة أيضًا مثل الحواجز أو الأغطية المقفلة لمنع الاتصال العرضي بمكونات الجهد العالي. وقد تشتمل أيضًا على أجهزة قياس وتبديل وحماية مدمجة مثل المرحلات والصمامات لإدارة الحمل الكهربائي والحماية من الأخطاء.
فوائد المحولات المثبتة على الوسادة
أمان
يتم تركيب المحولات المثبتة على الوسادة على مستوى الأرض، مما يقلل بشكل كبير من مخاطر الحوادث مقارنة بالمحولات المثبتة على العمود. يمنع التصميم المغلق الوصول غير المصرح به، مما يقلل من احتمالية حدوث صدمات كهربائية أو حروق.
جماليات
نظرًا لأن المحولات المثبتة على الوسادة تقع على مستوى الأرض، فهي أقل وضوحًا من التركيبات العلوية. وهذا يساهم في تحسين الجماليات في البيئات الحضرية، حيث أنها لا تقاطع المشهد البصري بأعمدة أو كابلات قبيحة المنظر.
مصداقية
يتم حماية المحولات المثبتة على الوسادة من العناصر، مما يحمي المكونات الداخلية من الأوساخ والرطوبة ودرجات الحرارة القصوى التي يمكن أن تسبب ضررًا أو تقلل من العمر الافتراضي. تعمل هذه الحماية على تعزيز موثوقية وطول عمر المحول.
إدارة الأحمال المحسنة
تأتي العديد من المحولات المثبتة على الوسادة مجهزة بقدرات مراقبة وتحكم متقدمة. يتيح ذلك للمرافق إدارة الأحمال عن كثب وتحسين توزيع الطاقة والاستجابة بسرعة للطلبات المتغيرة أو المشكلات المحتملة.
القدرة على التكيف
يمكن تركيب المحولات المثبتة على الوسادة في مجموعة متنوعة من التكوينات والأحجام لتناسب الاحتياجات المختلفة. ويمكن دمجها في الأنظمة الكهربائية الموجودة تحت الأرض أو التخطيط لها لتطويرات جديدة، مما يوفر المرونة في التخطيط الحضري وتصميم البنية التحتية.
كفاءة الفضاء
ولا تحتاج هذه المحولات إلى هياكل دعم إضافية مثل الأعمدة أو الأبراج، مما يجعلها مثالية للمواقع ذات المساحة المحدودة، مثل مراكز المدن أو الأحياء المكتظة بالسكان. يمكن وضعها مباشرة في خزائن كهربائية، أو غرف المرافق، أو داخل حاويات صغيرة.
سهولة الصيانة
يسمح الوصول إلى مستوى الأرض الذي توفره المحولات المثبتة على الوسادة بإجراءات فحص وصيانة أسهل. يمكن للفنيين الوصول إلى جميع أجزاء المحول دون الحاجة إلى معدات التسلق أو المركبات المتخصصة، مما يمكن أن يوفر الوقت ويقلل تكاليف التشغيل.
انخفاض التأثير البيئي
من خلال التخلص من الحاجة إلى أسلاك علوية واسعة النطاق، تساعد المحولات المثبتة على الوسادة على تقليل البصمة المادية للبنية التحتية الكهربائية. وهذا يساهم في خلق بيئة أكثر نظافة وأقل ازدحاما، وهو أمر مفيد للتخطيط الحضري وموائل الحياة البرية.
تحسين إمكانية الخدمة
باستخدام المحولات المثبتة على اللوحة، يمكن غالبًا تحديد انقطاع الخدمة في منطقة معينة، مما يسمح لأجزاء أخرى من الشبكة بالبقاء غير متأثرة. يمكن أن تؤدي إمكانية الخدمة المحلية هذه إلى أوقات استعادة أسرع بعد انقطاع التيار الكهربائي أو أعمال الصيانة.
فعالية التكلفة مع مرور الوقت
في حين أن التكلفة الأولية للمحول المثبت على اللوحة قد تكون أعلى من تكلفة الوحدة المثبتة على عمود، فإن التوفير على المدى الطويل في الصيانة والإصلاحات والاستبدال يمكن أن يفوق هذه النفقات الأولية. يساهم انخفاض مخاطر الضرر وإطالة العمر المتوقع في فعالية التكلفة الإجمالية.
أنواع المحولات المثبتة على الوسادة

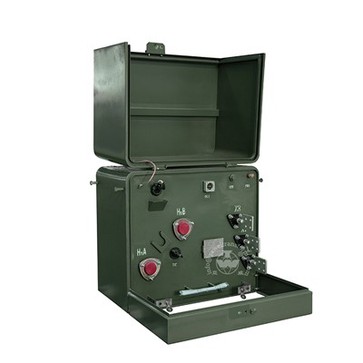

عادةً ما تكون هذه الوحدات أصغر حجمًا ومصممة للمناطق السكنية التي تتطلب طاقة أحادية الطور. تتميز بقدرات طاقة أقل مقارنة بالوحدات ثلاثية الطور، والتي تتراوح من بضعة كيلو فولت أمبير (kVA) إلى حوالي 500 كيلو فولت أمبير. المحولات المثبتة على الوسادة أحادية الطور مدمجة ومناسبة للمناطق ذات الطلب الكهربائي المنخفض إلى المتوسط.
تُستخدم المحولات المثبتة على لوحة ثلاثية الطور، الأكبر حجمًا، في البيئات التجارية والصناعية حيث تكون الطاقة ثلاثية الطور ضرورية. يمكن أن تتراوح هذه المحولات من مئات كيلو فولت أمبير إلى عدة ميغا فولت أمبير (MVA)، مما يلبي احتياجات الطاقة المتزايدة للشركات والمصانع. لقد تم تصميمها للتعامل مع الأحمال الثقيلة وتوزيع الطاقة بشكل أكثر كفاءة.
تستخدم المحولات المثبتة على وسادة معزولة بقوة مواد عزل صلبة بين اللفات بدلاً من العزل الورقي التقليدي. يعمل هذا التصميم على تحسين مقاومة المحول للرطوبة والتلوث، مما يعزز موثوقيته وتشغيله بدون صيانة. تعتبر SIPTs مناسبة تمامًا للبيئات التي يكون فيها التآكل وتدهور العزل أمرًا مثيرًا للقلق.
تمتلئ المحولات المثبتة على وسادة مغمورة بالسائل بالزيت العازل، الذي يعمل كمبرد وعازل كهربائي. إنها فعالة في تبريد المحول تحت الأحمال الثقيلة ولكنها تشكل خطرًا محتملاً في حالة حدوث تسرب للزيت أو نشوب حريق. في المقابل، لا تحتوي المحولات المثبتة على الوسادة من النوع الجاف على أي سائل وتكون أقل عرضة للتسبب في الحرائق، مما يجعلها مناسبة للتركيبات الداخلية أو المناطق التي تكون فيها الاعتبارات البيئية مهمة.
تأتي بعض المحولات المثبتة على الوسادة مزودة بأنظمة حماية متكاملة، مثل المرحلات التفاضلية أو حماية التيار الزائد. تسمح هذه الميزات باكتشاف الأخطاء وعزلها بشكل أسرع، مما يقلل وقت التوقف عن العمل ويحسن سلامة نظام التوزيع الكهربائي.
تم تصميم المحولات المثبتة على وسادة تحت الأرض للدفن الكامل تحت الدرجة، عندما لا تتوفر مساحة فوق الأرض أو عندما يكون الإخفاء مطلوبًا. لقد تم تصميمها لتحمل الضغوط وظروف الدفن وغالبًا ما تكون مجهزة بأنظمة تهوية لتبديد الحرارة بشكل فعال.
مادة المحول المثبت على الوسادة
يتم تصنيع المحولات المثبتة على الوسادة باستخدام مجموعة متنوعة من المواد التي تضمن سلامتها الهيكلية وأدائها الكهربائي وسلامتها. فيما يلي نظرة متعمقة على المواد الأساسية المستخدمة في بنائها:
فُولاَذ:يتم استخدام الفولاذ عالي الجودة لتشكيل هيكل الدعم الأساسي للمحول، بما في ذلك الخزان الذي يضم المكونات الداخلية. يتم أيضًا استخدام الفولاذ الهيكلي في وسادة التثبيت وإطار العلبة لتوفير القوة والمتانة.
النحاس أو الألومنيوم:يتم استخدام النحاس أو الألومنيوم على نطاق واسع في ملفات المحولات بسبب موصليتها الممتازة. يُفضل النحاس بسبب موصليته الفائقة، ولكن يُستخدم الألومنيوم أحيانًا لوزنه الخفيف وكلفته المنخفضة، خاصة في المحولات الأكبر حجمًا.
الزيت العازل:يشيع استخدام الزيوت المعدنية كوسيلة عازلة وتبريد داخل المحولات المثبتة على الوسادة. تضمن نقطة الوميض العالية السلامة من خلال منع الاشتعال العرضي، كما أن خصائصها العازلة الممتازة تحمي اللفات من الإجهاد الكهربائي.
الزجاج أو الخزف:تُستخدم هذه المواد لإنشاء البطانات وموصلات الصنبور التي تسمح للتوصيلات بالدخول والخروج من خزان المحولات مع الحفاظ على العزل الكهربائي.
المواد غير المنسوجة:غالبًا ما تكون الحصائر غير المنسوجة مصنوعة من الورق أو المواد المركبة، وتستخدم كعزل بين اللفات وبين طبقات اللف. أنها توفر العزل الكهربائي وتسهيل توزيع زيت التبريد.
البلاستيك المقوى بالألياف الزجاجية (FRP):FRP عبارة عن مادة مركبة خفيفة الوزن وقوية تستخدم في أبواب وإطارات المحولات المثبتة على الوسادة. إنه يوفر مقاومة للتآكل والعوامل الجوية، مما يضمن سلامة العلبة في البيئات المختلفة.
الايبوكسي والراتنجات:يتم استخدام طلاءات وراتنجات الإيبوكسي في تأصيص وتشريب اللفات لمنع دخول الرطوبة وتعزيز القوة الميكانيكية. كما أنها تعمل كحاجز ضد الملوثات وتساعد على ربط المكونات معًا كهربائيًا.
جيل السيليكا:يتم أحيانًا تضمين هذه المادة المجففة داخل المحول لامتصاص أي رطوبة قد تدخل إلى العلبة، وبالتالي حماية المكونات الداخلية من الرطوبة والتكثيف.
أجهزة الرصد الحراري:يمكن استخدام مواد مثل الشرائط ثنائية المعدن أو البوليمرات في أجهزة الاستشعار الحرارية التي تراقب درجة الحرارة داخل المحول لمنع ارتفاع درجة الحرارة وضمان التشغيل الآمن.
مكونات التأريض والتأريض:يتم استخدام معادن مختلفة، عادةً من النحاس أو الفولاذ المجلفن، في نظام التأريض والتأريض للمحولات المثبتة على الوسادة لضمان السلامة من خلال توفير مسار للأعطال الكهربائية للانتقال بأمان إلى الأرض.
يأخذ اختيار المواد في الاعتبار بيئة تشغيل المحول ومتطلبات الحمل ومعايير السلامة واعتبارات الصيانة. تلعب المواد عالية الجودة دورًا حاسمًا في طول عمر وموثوقية وسلامة المحولات المثبتة على الوسادة.
تطبيق المحولات المثبتة على الوسادة
مناطق سكنية
في الأحياء والتطورات السكنية، يتم استخدام المحولات المثبتة على الوسادة لتقليل الجهد من المصدر الأساسي إلى مستويات أكثر أمانًا للاستخدام المنزلي. يتم تركيبها عادةً بالقرب من نقطة التوزيع، مما يوفر الطاقة لمجموعات من المنازل.
المباني التجارية
تتطلب مجمعات المكاتب ومراكز التسوق وغيرها من المرافق التجارية الكبيرة كميات كبيرة من الطاقة. يتم وضع المحولات المثبتة على الوسادة بشكل استراتيجي في المبنى لخفض الكهرباء ذات الجهد العالي إلى مستويات قابلة للاستخدام في العمليات التجارية.
المناطق الصناعية
غالبًا ما تحتاج التطبيقات الصناعية إلى محولات مثبتة على وسادة للخدمة الشاقة يمكنها التعامل مع الأحمال الكبيرة وتوفير طاقة متسقة للآلات والعمليات. يمكن تخصيص هذه المحولات لتلبية المتطلبات الصناعية المحددة.
محطات فرعية المرافق
كجزء من البنية التحتية للمرافق، يمكن العثور على المحولات المثبتة على اللوحة في المحطات الفرعية حيث تساعد في توزيع الطاقة الكهربائية عن طريق زيادة أو خفض الفولتية وفقًا لاحتياجات الشبكة.
الاتصالات السلكية واللاسلكية
في بدالات الهاتف ومراكز البيانات، تضمن المحولات المثبتة على اللوحة توفير طاقة مستقرة للمعدات الحساسة، وهو أمر بالغ الأهمية للحفاظ على خدمات الاتصالات وسلامة البيانات.
المؤسسات التعليمية
تعتمد المدارس والكليات والجامعات على المحولات المثبتة على اللوحة لتوفير كهرباء موثوقة للفصول الدراسية والمختبرات والمباني الإدارية.
خدمات الرعاية الصحية
تتطلب المستشفيات والعيادات طاقة غير منقطعة، مما يجعل المحولات المثبتة على الوسادة ضرورية للحفاظ على الوظائف الحيوية، مثل رعاية المرضى، ومعدات التشخيص، وأنظمة الطوارئ.
البنية التحتية العامة
غالبًا ما تستخدم إنارة الشوارع وإشارات المرور وأنظمة النقل العام محولات مثبتة على الوسادة لتحويل الكهرباء ذات الجهد العالي إلى مستويات مناسبة لهذه التطبيقات.
كهربة الريف
في المناطق النائية أو ذات الكثافة السكانية المنخفضة، تكون المحولات المثبتة على اللوحة فعالة في جلب الطاقة إلى المجتمعات التي لا تخدمها محطات فرعية أكبر.
مشاريع الطاقة المتجددة
غالبًا ما تستخدم مزارع الطاقة الشمسية ومنشآت توربينات الرياح محولات مثبتة على الوسادة لتحويل الطاقة المولدة إلى مستوى الجهد المناسب لدمجها في الشبكة الكهربائية.
توزيع الطاقة تحت الأرض
في المناطق الحضرية حيث المساحة محدودة، يمكن تركيب محولات مثبتة تحت الأرض، مما يسهل توزيع الطاقة دون المساس بالعقارات.
الطاقة الاحتياطية في حالات الطوارئ
بالنسبة للمرافق الحيوية التي تتطلب طاقة احتياطية، يمكن أن تكون المحولات المثبتة على اللوحة جزءًا من نظام الطاقة الاحتياطية، مما يضمن استمرارية العمليات أثناء انقطاع التيار الكهربائي أو فشل الشبكة.
عملية المحولات المثبتة على الوسادة
تصميم وهندسة
تبدأ العملية بمرحلة التصميم حيث يقوم المهندسون بإنشاء مخططات تفصيلية للمحول بناءً على التطبيق المقصود ومتطلبات الحمل والمعايير التنظيمية. غالبًا ما يتم استخدام برنامج التصميم بمساعدة الكمبيوتر (CAD) لإنشاء نماذج دقيقة للمكونات الداخلية والخارجية للمحول.
تصنيع المكونات
يتم قطع المواد عالية الجودة مثل الفولاذ السيليكوني للقلب، والنحاس أو الألومنيوم لللفات، والمواد العازلة، وتشكيلها، وإعدادها للتجميع. يمكن ختم الصفائح الأساسية باستخدام آلات متخصصة لتحقيق أبعاد دقيقة ثم تكديسها لتقليل فقد المغناطيسية.
لف
والخطوة التالية هي لف الملفات الأولية والثانوية للمحول. تُستخدم عادةً آلات اللف الأوتوماتيكية لتغليف الموصل حول شياق، مما يضمن سمكًا ثابتًا للملف وتفاوتات مشددة. يتم عزل اللفات باستخدام مواد مثل الورق أو الورنيش أو الأفلام الاصطناعية لمنع حدوث دوائر قصيرة.
حَشد
يتم بعد ذلك تجميع ملفات الجرح على القلب، والذي تم تجميعه بشكل منفصل. يتم ربط البطانات والمحطات الطرفية وأجهزة التثبيت الأخرى بالإطار أو اللوحة، مما يسمح بالاتصالات ويضمن إمكانية تركيب المحول بشكل آمن داخل لوحة كهربائية.
العزل والتغليف
ولضمان السلامة والموثوقية، يتم طلاء المجموعة بأكملها بطبقة عازلة وفي بعض الأحيان يتم تغليفها بمادة راتينج متصلدة بالحرارة أو إيبوكسي. وهذا يوفر العزل الكهربائي ويحمي من العوامل البيئية مثل الرطوبة والغبار والاهتزاز.
اختبارات
يخضع كل محول لاختبارات صارمة للتحقق من أدائه وسلامته. تشمل الاختبارات عمليات الفحص البصري واختبارات مقاومة العزل وفحوصات القطبية واختبارات تحمل الجهد العالي للتأكد من أن المحول يعمل ضمن معلمات محددة ويمكنه تحمل الضغوط الكهربائية للتشغيل العادي.
التفتيش النهائي ومراقبة الجودة
قبل الشحن، تخضع المحولات المكتملة لفحص نهائي حيث يتم فحصها وفقًا لمعايير مراقبة الجودة. يتضمن ذلك تأكيد الأبعاد والتحقق من العلامات والملصقات وإجراء الفحوصات التشغيلية.
التعبئة والتغليف والشحن
بمجرد الموافقة عليها، يتم تعبئة المحولات بعناية لمنع حدوث أي ضرر أثناء الشحن وإرسالها إلى العملاء أو الموزعين. قد تشتمل العبوة على مواد واقية لحماية المحول ومنع الحركة داخل حاوية الشحن.
مكونات المحولات المثبتة على الوسادة
المغناطيسي الأساسية
يتكون القلب عادةً من صفائح فولاذية من السيليكون، تُعرف أيضًا باسم الصفائح، وهي مكدسة ومعزولة عن بعضها البعض. يقلل هذا التصميم من خسائر التيار الدوامي ويوفر مسار ممانعة منخفضة للتدفق المغناطيسي.
اللف الأولي
يتم توصيل هذا الملف بخط إمداد الجهد العالي ويكون مسؤولاً عن استقبال مدخلات الجهد العالي. عادة ما تكون مصنوعة من النحاس أو الألومنيوم عالي التوصيل، ويتم لفها بإحكام حول القلب.
اللف الثانوي
يتم وضع الملف الثانوي على الجانب الآخر من القلب، وينتج جهدًا أقل إلى شبكة التوزيع. يتم اختيار عدد اللفات ومقياس السلك لإنتاج جهد الخرج المطلوب.
البطانات
هذه عبارة عن مكونات عازلة تمر من خلالها أسلاك الجهد العالي من داخل المحول إلى الخارج دون التسبب في تسرب كهربائي أو وميض كهربائي.
صندوق طرفي أو غطاء الركبة
يضم التوصيلات للأسلاك الأولية والثانوية. وهي مجهزة بأختام مقاومة للعوامل الجوية ويمكن الوصول إليها لأغراض التوصيل والصيانة.
نسيج
غلاف المحول مصنوع من الفولاذ أو مواد قوية أخرى مصممة لحماية المكونات الداخلية من البيئة، بما في ذلك المطر والغبار والتأثيرات المادية.
نظام التبريد
قد تستخدم المحولات المثبتة على الوسادة تبريد الهواء الطبيعي أو تحتوي على مروحة مدمجة لتبريد الهواء القسري لتبديد الحرارة المتولدة أثناء التشغيل. تشتمل بعض التصميمات على نظام تبريد مملوء بالسائل لتعزيز الكفاءة وطول العمر.
العروة التأريض
من ميزات السلامة الهامة، يضمن مقبض التأريض توجيه أي تيار أو خطأ طائش بأمان إلى الأرض، مما يحمي كل من المحول والمحولات القريبة من الصدمات الكهربائية.
مكونات التتابع القياس والحماية
تتضمن بعض المحولات المثبتة على الوسادة أحكامًا لتركيب عدادات ومرحلات وقائية لمراقبة الاستخدام والحماية من ظروف التيار الزائد.
عازلة
جميع المكونات الحاملة للجهد العالي والتيار معزولة لمنع الانحناء والدوائر القصيرة والتعرض للأفراد. وتشمل المواد العازلة السليلوز والإيبوكسي وأنواع مختلفة من المطاط.
بين قوسين والأجهزة
يتم استخدامها لتأمين المحول على لوحته الخرسانية ولتسهيل توصيل الكابلات والأسلاك اللازمة.
حماية من زيادة الحمولة
قد تشتمل بعض المحولات المثبتة على الوسادة على أجهزة حماية من الحمل الزائد الحراري والتي ستقوم بفصل المحول تلقائيًا في حالة التحميل الزائد لمنع التلف.
كيفية صيانة المحولات المثبتة على الوسادة
عمليات التفتيش البصرية
قم بإجراء فحوصات بصرية منتظمة للجزء الخارجي للمحول. ابحث عن علامات التلف أو الصدأ أو التآكل أو التسريبات أو أي تشوهات في الطلاء أو الطلاء. تأكد من تثبيت جميع المكونات بشكل آمن ومن عدم وجود نباتات تنمو بالقرب من الوحدة.
تنظيف
حافظ على المنطقة المحيطة بالمحول خالية من الحطام والأوراق والفروع وغيرها من المواد التي قد تسبب حريقًا أو تشكل خطرًا كهربائيًا. قم بتنظيف أي أوساخ أو طين قد يكون متراكمًا على الجزء الخارجي من العلبة.
نظام التأريض
تأكد من أن نظام التأريض سليم ويعمل بشكل صحيح. تحقق من عدم وجود توصيلات فضفاضة أو تآكل، وتأكد من تثبيت قطب التأريض بشكل صحيح وتوصيله بطرف تأريض المحول.
حالة البطانة
افحص حالة البطانات بحثًا عن علامات التدهور أو التشقق أو التسرب. تعتبر البطانات التي تعمل بشكل صحيح ضرورية للحفاظ على سلامة نظام العزل.
المراقبة الحرارية
مراقبة درجة حرارة المحول تحت ظروف التحميل. يمكن أن تشير الحرارة المفرطة إلى التحميل الزائد أو الأعطال الداخلية. إذا تم تركيب أجهزة استشعار لدرجة الحرارة، قم بمراجعة قراءاتها بانتظام.
مستوى الزيت وجودته
بالنسبة للمحولات المملوءة بالزيت، تحقق من مستوى الزيت وجودته. يمكن أن يؤدي انخفاض مستويات الزيت أو الزيت الملوث إلى حدوث مشكلات في التبريد وفشل العزل. اختبر الزيت لمعرفة الحموضة وجهد الانهيار ومحتوى الرطوبة.
أجهزة تخفيف الضغط
فحص أجهزة تخفيف الضغط للتأكد من أنها تعمل وعدم وجود عوائق. تعتبر هذه الأجهزة حيوية للتخلص من الضغط المتراكم بسبب ارتفاع درجة الحرارة أو تمدد الغاز.
إدارة الأحمال
مراقبة حمل المحول للتأكد من أنه لا يتجاوز السعة المقدرة. يمكن أن يؤدي التحميل الزائد إلى تسخين مفرط وتقليل عمر المحول.
البراغي والمثبتات
قم بشكل دوري بربط جميع البراغي والمثبتات التي قد تنفك بسبب الاهتزاز أو التمدد الحراري. انتبه بشكل خاص إلى التوصيلات بين الخزان والغطاء، بالإضافة إلى التوصيلات الأرضية.
اختبار العزل
إجراء اختبارات مقاومة العزل لتقييم صحة اللفات. يمكن أن تشير مقاومة العزل المنخفضة إلى دخول الرطوبة أو شيخوخة المادة العازلة.
المحولات من النوع الجاف
بالنسبة للمحولات من النوع الجاف، تأكد من وجود تهوية مناسبة للسماح بالتبريد الفعال. تحقق من وجود أي علامات لارتفاع درجة الحرارة، مثل المكونات المشوهة أو المشوهة.
حفظ السجلات
الاحتفاظ بسجلات شاملة لجميع أنشطة الصيانة، بما في ذلك التواريخ والنتائج والإجراءات المتخذة. هذه السجلات لا تقدر بثمن لتتبع حالة المحولات وجدولة الصيانة المستقبلية.
الامتثال للمعايير
تأكد من أن جميع أنشطة الصيانة تتوافق مع القواعد والمعايير الكهربائية المحلية والوطنية، بالإضافة إلى توصيات الشركة المصنعة.
الصيانة المجدولة
تنفيذ برنامج صيانة مجدول يتوافق مع ظروف تشغيل المحول وإرشادات الشركة المصنعة. قد تكون هناك حاجة إلى صيانة متكررة أكثر للمحولات في البيئات القاسية أو ذات الأحمال الثقيلة.
كيف يعمل المحول المثبت على الوسادة
يعد المحول المثبت على الوسادة مكونًا حاسمًا في توزيع الطاقة الكهربائية، حيث يعمل على تقليل جهد خطوط النقل عالية الطاقة إلى مستويات أكثر أمانًا وأكثر قابلية للاستخدام للمستخدمين النهائيين. وفيما يلي نظرة مفصلة على كيفية عمله:
تخفيض الجهد:تتمثل الوظيفة الأساسية للمحول المثبت على الوسادة في تقليل الجهد العالي المستلم من شبكة المرافق إلى جهد أقل مناسب للتوزيع التجاري والسكني. ويتحقق ذلك من خلال مبدأ الحث الكهرومغناطيسي.
نظرة عامة على البناء:يوجد في قلب المحول المثبت على الوسادة مجموعتان من الملفات - الملف الأولي والملف الثانوي. يتم لف كلا الملفين حول قلب حديدي مشترك مصنوع من الفولاذ الرقائقي. يتم توصيل الملف الأولي بخطوط نقل الجهد العالي، بينما يتم توصيل الملف الثانوي بخطوط توزيع الجهد المنخفض.
مبدأ التشغيل: عندما يتدفق التيار المتردد خلال الملف الابتدائي، فإنه يخلق مجالًا مغناطيسيًا متغيرًا حول القلب. يؤدي هذا المجال المغناطيسي المتغير إلى توليد تيار في الملف الثانوي، والذي يكون بجهد أقل بسبب الاختلاف في عدد اللفات في الملف الأولي مقابل الملف الثانوي.
نسبة التنحي:إن نسبة عدد اللفات في الملف الأولي إلى عدد اللفات في الملف الثانوي تحدد نسبة تحويل الجهد. عادةً، تحتوي المحولات المثبتة على الوسادة على عدد كبير من اللفات في الملف الأولي وعدد أقل في الملف الثانوي لتحقيق "تنحي" في الجهد.
نظام التبريد:أثناء تشغيل المحولات، فإنها تولد الحرارة بسبب المقاومة الكهربائية. تم تجهيز المحولات المثبتة على الوسادة بأنظمة تبريد لإدارة هذه الحرارة. تستخدم المحولات المبردة بالهواء دوران الهواء الطبيعي أو المراوح لتبديد الحرارة، بينما تستخدم المحولات المملوءة بالسوائل الزيت أو السوائل الأخرى لامتصاص الحرارة ونقلها بعيدًا عن اللفات والقلب.
عازلة:لمنع حدوث دوائر قصيرة وضمان التشغيل الآمن، يتم عزل ملفات المحول وقلبه بمواد مثل ورق السليلوز والإيبوكسي وأنواع مختلفة من المطاط. توفر هذه المواد عزلًا كهربائيًا بينما تتحمل أيضًا الضغط الحراري الناتج عن التشغيل المستمر.
ميزات السلامة:تشتمل المحولات المثبتة على الوسادة على العديد من ميزات السلامة. تضمن أنظمة التأريض توجيه أي أعطال كهربائية بشكل آمن إلى الأرض، مما يقلل من خطر حدوث صدمة كهربائية. البطانات، وهي عوازل تسمح للتيار بالمرور من خطوط الجهد العالي إلى المحول، مصممة لتحمل الضغوط الكهربائية ومنع الومضات الكهربائية.
اعتبارات بيئية:تم تصميم غلاف المحول المثبت على الوسادة لحماية المكونات الداخلية من العناصر، بما في ذلك المطر والثلج والأوساخ والأضرار المادية. غالبًا ما يكون العلبة مصنوعة من الفولاذ المتين ويتم تأريضها من أجل السلامة.
الاتصال بشبكة التوزيع:يتم توصيل الملف الثانوي للمحول المثبت على اللوحة بشبكة التوزيع المحلية، والتي تقوم بعد ذلك بتوصيل الجهد المنخفض إلى المنازل والشركات والمنشآت الصناعية من خلال شبكة من الأعمدة والكابلات تحت الأرض والمحطات الفرعية.
يعمل المحول المثبت على الوسادة عن طريق خفض الفولتية العالية إلى مستويات أكثر قابلية للإدارة من خلال الحث الكهرومغناطيسي، وذلك باستخدام قلب حديدي وملفات ونظام عزل تم إنشاؤه بعناية. ويتضمن أيضًا ميزات السلامة والحماية البيئية لضمان توزيع موثوق وآمن للطاقة.
كيفية اختيار محول مثبت على الوسادة
متطلبات التحميل:حدد الحد الأقصى لحمل الطلب بالكيلو فولت أمبير (kVA) الذي ستحتاجه منشأتك. تمثل هذه القيمة أعلى قدر من الطاقة التي سيحتاج المحول الخاص بك إلى توفيرها في أي وقت محدد. من المهم تحديد حجم المحول للتعامل مع المتطلبات الحالية والمستقبلية دون التحميل الزائد.
تقييمات الجهد:تحقق من مستويات جهد الإدخال (الأساسي) والخرج (الثانوي) التي تتوافق مع الخدمة الكهربائية لديك. يجب أن يتطابق الجهد الأساسي مع جهد النقل الذي توفره شركة المرافق، بينما يجب أن يتوافق الجهد الثانوي مع جهد التوزيع الذي تحتاجه منشأتك.
الأحمال المستمرة مقابل الأحمال المتقطعة:فكر فيما إذا كانت أحمالك مستمرة أم متقطعة. عادةً ما يتم تحديد حجم المحولات للأحمال المستمرة، ولكن إذا كانت أنماط الاستخدام الخاصة بك تتضمن اختلافات كبيرة، فقد تحتاج إلى محول أكبر للتعامل مع أحمال الذروة.
طريقة التبريد:اختر من بين خيارات التبريد الذاتي، والتبريد بالهواء القسري، والمملوءة بالسوائل بناءً على بيئتك، وكثافة الحمل، ومتطلبات السلامة. توفر المحولات المملوءة بالسوائل تبريدًا أفضل وضوضاء أقل ولكنها تأتي بتكلفة أعلى.
نوع العلبة:حدد نوع العلبة المناسبة (على سبيل المثال، داخلي، خارجي، مصنف حسب NEMA) لحماية المحول من الظروف البيئية مثل الظروف الجوية القاسية والأوساخ والحطام.
فئة العزل:تؤثر فئة العزل على درجة الحرارة القصوى التي يمكن للمحول أن يعمل بها دون أن يتحلل. يمكن أن تؤدي درجات الحرارة المرتفعة إلى تحسين الكفاءة وتقليل احتياجات التبريد ولكنها قد تزيد أيضًا من التكاليف.
التدقيق المطلوب:تأكد من أن المحول المختار يتوافق مع المعايير واللوائح ذات الصلة، بما في ذلك تلك التي وضعتها الرابطة الوطنية لمصنعي الأجهزة الكهربائية (NEMA)، وIEEE، والقوانين الكهربائية المحلية.
ميزات السلامة:ابحث عن المحولات المجهزة بميزات السلامة مثل مرحلات Buchholz للوحدات المملوءة بالسوائل وآليات التأريض وأجهزة تخفيف الضغط. تساعد هذه الميزات على منع وقوع الحوادث وإطالة عمر المحول.
ضيق المساحة:قم بقياس المساحة المتوفرة حيث سيتم وضع المحول المثبت على اللوحة. تأكد من أن النموذج المختار يمكن أن يتناسب مع هذه القيود، مما يسمح بالتهوية المناسبة والوصول إلى الصيانة.
جدول الصيانة:النظر في متطلبات الصيانة والجدول الزمني لأنواع مختلفة من المحولات. تتطلب بعض التصميمات صيانة مكثفة أكثر من غيرها، مما قد يؤثر على التكاليف على المدى الطويل.
كفاءة الطاقة:اختر المحولات الموفرة للطاقة إن أمكن، حيث يمكنها تقليل الخسائر وتوفير تكاليف الطاقة بمرور الوقت.
سمعة المورد والضمان:اختر موردًا حسن السمعة يقدم ضمانًا يغطي عيوب التصنيع ومشكلات الأداء. الضمان الجيد يمكن أن يمنحك راحة البال ويحمي استثماراتك.
تحليل التكلفةقارن التكلفة الأولية للمحول مع نفقات التشغيل والصيانة المتوقعة خلال دورة حياته المتوقعة. في بعض الأحيان، قد يؤدي الاستثمار بشكل أكبر في البداية في محول عالي الجودة إلى توفير التكاليف على المدى الطويل.
الشهادات
مصنعنا
تضم مجموعة Yawei أكثر من 180 شخصًا هندسيًا وفنيًا، وأكثر من 1200 موظف، وتغطي مساحة قدرها 240,000 مترًا مربعًا.
لدينا قدرة إنتاجية قوية وقمنا ببناء فريق تسويق عالي الكفاءة. تشمل المنتجات محولات الجهد العالي للغاية 110 كيلو فولت-3-5220 كيلو فولت و500 كيلو فولت، ومحولات النوع الجاف 35 كيلو فولت أو أقل، والمحولات المغمورة بالزيت، والمحولات المعدنية غير المتبلورة، ومحولات الطاقة الجديدة لتخزين طاقة الرياح والطاقة الشمسية، والمحطات الفرعية الجاهزة والمحولات الخاصة مثل المفاعلات ومحولات الأفران الكهربائية ومحولات المعدل ومحولات التعدين ومحولات الانقسام ومحولات تحويل الطور بمواصفات مختلفة. من أجل ضمان تنفيذ التصميم المتقدم وتكنولوجيا التصنيع، تم استبدال بعض المعدات الرئيسية والقوالب والأدوات وتحسينها بأحدث التقنيات لتلبية متطلبات جودة المنتج.
التعليمات
س: ما هو المحول المثبت على الوسادة؟
س: كيف يعمل المحول المثبت على الوسادة؟
س: ما هي الأجزاء الرئيسية للمحول المثبت على الوسادة؟
س: أين يتم تركيب المحولات المثبتة على الوسادة بشكل شائع؟
س: ما هو نطاق kVA النموذجي للمحولات المثبتة على اللوحة؟
س: هل يمكن استخدام المحولات المثبتة على الوسادة في الداخل؟
س: هل المحولات المثبتة على الوسادة مقاومة للانفجار؟
س: كيف يمكنني تحديد حجم المحول المثبت على اللوحة بما يتناسب مع احتياجاتي؟
س: ما هو الجهد الأساسي القياسي للمحولات المثبتة على الوسادة؟
س: كم مرة يجب أن أقوم بفحص المحول المثبت على اللوحة الخاصة بي؟
س: ما هو العمر المتوقع للمحول المثبت على الوسادة؟
س: كيف يمكنني صيانة المحول المثبت على اللوحة؟
س: هل يمكن أن تكون المحولات المثبتة على الوسادة صاخبة؟
س: هل هناك أنواع مختلفة من المحولات المثبتة على الوسادة؟
س: ما هو الفرق بين المحولات المثبتة على الوسادة المملوءة بالسائل والنوع الجاف؟
س: من الذي يجب أن يقوم بتركيب محول مثبت على الوسادة؟
س: كيف تؤثر درجة الحرارة المحيطة على المحولات المثبتة على الوسادة؟
س: ما هو دور مرحل Buchholz في المحول المثبت على اللوحة؟
س: هل يمكن تجديد المحولات المثبتة على الوسادة؟
س: كيف يمكنني التخلص من المحول المثبت على الوسادة؟
نحن مصنعون وموردون محترفون للمحولات المثبتة على الوسادة في الصين، متخصصون في تقديم خدمة مخصصة عالية الجودة. نرحب بكم ترحيبا حارا لشراء محول مثبت على الوسادة عالي الجودة مصنوع في الصين هنا من مصنعنا.
