يعد محول توزيع Delta-Star (أو Delta-Wye) نوعًا محددًا من المحولات المستخدمة في توزيع الطاقة الكهربائية. إنه يحتوي على متعرج أولي متصل بالدلتا ونجم (أو WYE) متعرج ثانوي متصل. يوفر هذا التكوين العديد من المزايا ويستخدم على نطاق واسع في أنظمة الطاقة لأسباب مختلفة.
لف أولي (متصل دلتا):
يتم توصيل اللف الأساسي بتكوين دلتا (Δ).
يسمح هذا الترتيب للمحول بالتعامل مع التيارات العالية ومستويات الطاقة العالية.
يوفر مسارًا لتيارات الدوران التي يمكن أن تستقر النظام أثناء ظروف الحمل غير المتوازنة.
متعرج ثانوي (نجم أو wye متصل):
يتم توصيل اللف الثانوي في تكوين النجم (Y) أو WYE.
يوفر هذا نقطة محايدة ، والتي غالبًا ما تكون ضرورية لتوفير أحمال مرحلة واحدة وأنظمة توزيع ثلاثية الأسلاك ثلاثية الأسلاك.
يسمح اتصال النجوم باستخدام الأرض أو محايدة في النظام.
تحول الجهد:
يتم استخدام محول Delta-Star للانحناء الفولتية عالية الإرسال إلى مستويات التوزيع المنخفضة.
يوفر اتصال النجوم على الجانب الثانوي مستوى جهد مناسب لاستخدام المستهلك.
تحول المرحلة:
يقدم هذا التكوين تحول مرحلة 30- بين اللفات الأولية والثانوية. يمكن أن يكون هذا مفيدًا في تطبيقات نظام الطاقة معينة لموازنة التحميل والإلغاء التوافقي.
العزلة والتأريض:
تتيح النقطة المحايدة على الجانب الثانوي التأريض ، مما يعزز السلامة ويحسن جودة الطاقة عن طريق تقليل التوافقيات.
التعامل مع الأحمال غير المتوازنة:
يكون اتصال دلتا على الجانب الأساسي أكثر تسامحًا مع الأحمال غير المتوازنة ، مما يجعله مناسبًا لأنظمة التوزيع حيث يمكن أن يكون عدم التوازن في الحمل أمرًا شائعًا.
التطبيقات
توزيع الطاقة الكهربائية: شائع الاستخدام في شبكات توزيع المرافق لتزويد الأحمال السكنية والتجارية.
التطبيقات الصناعية: في المصانع والإعدادات الصناعية حيث يلزم وجود قوة ثلاثية الطور مع محايد.
التطبيقات المتخصصة: في الحالات التي يلزم فيها تحول الطور أو التخفيض التوافقي في نظام الطاقة.
غالبًا ما يتم إملاء اختيار محول دلتا ستار من خلال المتطلبات المحددة لشبكة التوزيع الكهربائي ، بما في ذلك الحاجة إلى موصل محايد وخصائص الحمل ونسبة تحويل الجهد المطلوبة. تعد الصيانة والمراقبة المنتظمة ضرورية لضمان موثوقية وسلامة هذه المحولات في بيئات التشغيل الخاصة بهم.

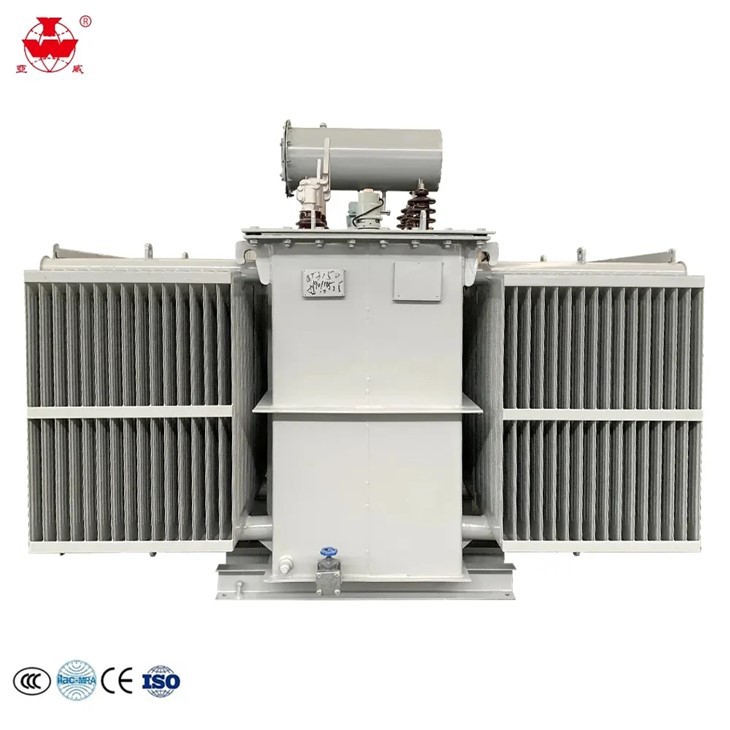

محول توزيع النجوم Yawei Delta Transformer Delta Transfort Transfor
1. نظام إدارة الجودة GB\/T 19001-2016 ISO 9001: 2015
يتم التحكم في تشغيل نظام Yawei بالكامل وإدارته. هذا يضمن جودة المنتجات والمواد في جميع المراحل ، من تلقي طلبات العملاء إلى تصميم ، المواد ، الإنتاج ، التثبيت ، الاختبار ، التغليف ، التسليم ، بعد البيع ، وكلها تعمل في ظل عمليات صارمة ومرتبطة منطقيا.
CertificateOfmpliance of UL و CUL
تم تقييم المحول المثبت على وسادة Yawei بواسطة UL وفقًا لمعايير (مواصلات) الولايات المتحدة وكندا. محولنا معتمد من قبل UL بناءً على المعايير الكندية (معايير CSA).
3. شهادة CECREDITATION CE
المعيار: en 60076-1: 2011.en 60076-2: 2011en 60076-14: 2013 تؤكد أن الجودة التقنية Yawei تلبي متطلبات جميع المعايير الدولية المحددة للاختبار والمعايرة. يتم اختبار جميع منتجات Yawei بالكامل في غرفة اختبار مؤهلة قبل مغادرة المصنع ، وضمان جودة مستقرة وتوفير راحة البال المطلقة للعملاء.
يتضمن تصميم محول التوزيع عادةً:
جوهر: مصنوع من الفولاذ العالي الجودة ، لتقليل الخسائر التيار الدوامة.
اللفات: لفائف النحاس أو الألمنيوم التي تحمل التيار الكهربائي.
العزل: المواد التي تعزل اللفات والنواة من بعضها البعض ومن الخارج للمحول.
الزيت أو التبريد من النوع الجاف: تستخدم محولات الزيت الزيت العازلة للتبريد والعزل ، في حين تستخدم محولات النوع الجاف الهواء أو الغاز.
الأجهزة الواقية: الصمامات أو قواطع الدوائر أو الأجهزة الأخرى للحماية من الحمولة الزائدة والأخطاء.
تعتمد تشغيلها على الحث الكهرومغناطيسي ، حيث يتم توصيل اللف الأولي بإمداد الجهد العالي ، ويوفر اللف الثانوي انخفاض ناتج الجهد. تحدد نسبة المنعطفات بين اللفات الأولية والثانوية نسبة تحويل الجهد.
من المهم الصيانة المنتظمة ، بما في ذلك التحقق من تسرب النفط ، وفحص العزل ، ومراقبة درجة حرارة وتحميل ، لضمان وظائفها وسلامتها على المدى الطويل.
معايير الجودة للمنتج
خصائص محول الطاقة yawei

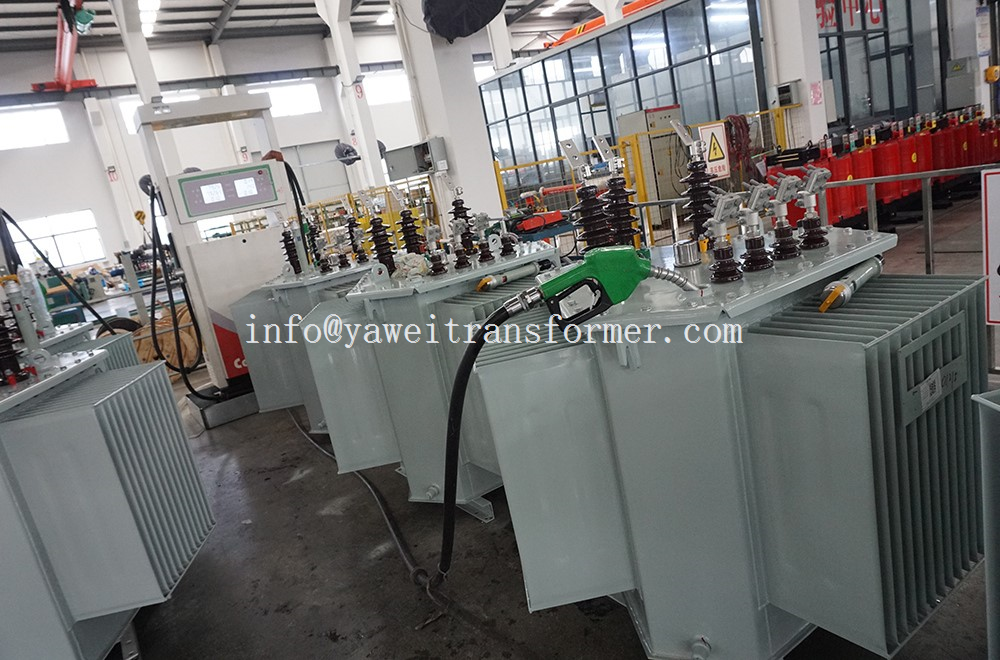

قم بتغطية خط الإنتاج الكامل للمحول من الأسلاك المتعرجة ، وشق الألواح السيليكون والتداول ، وإنتاج خزان زيت المحولات ، ومحولات الطاقة ، والاختبار ، والتركيب والإنتاج.

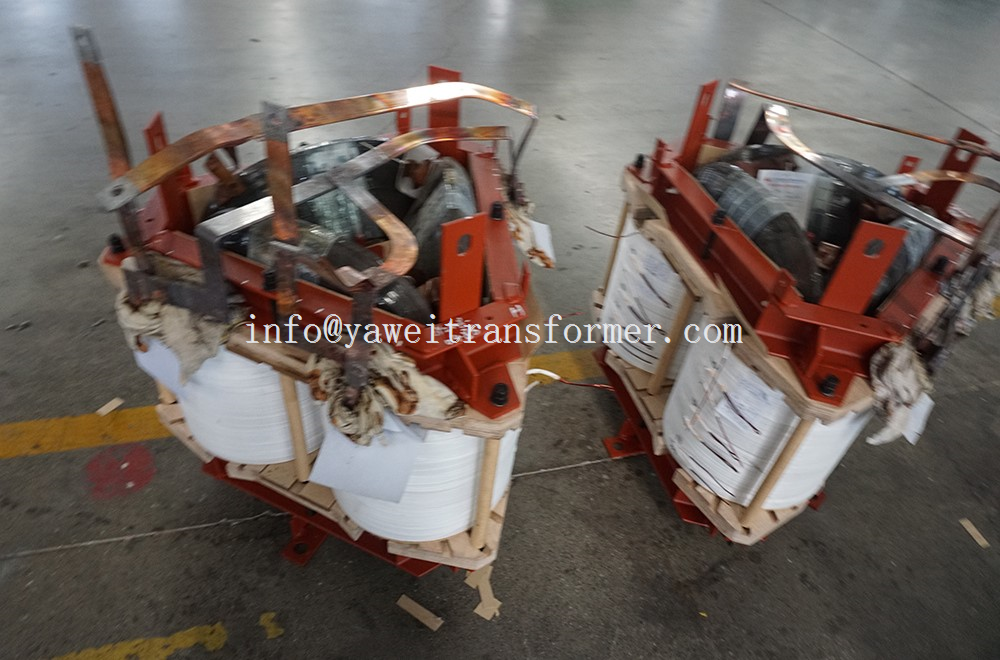

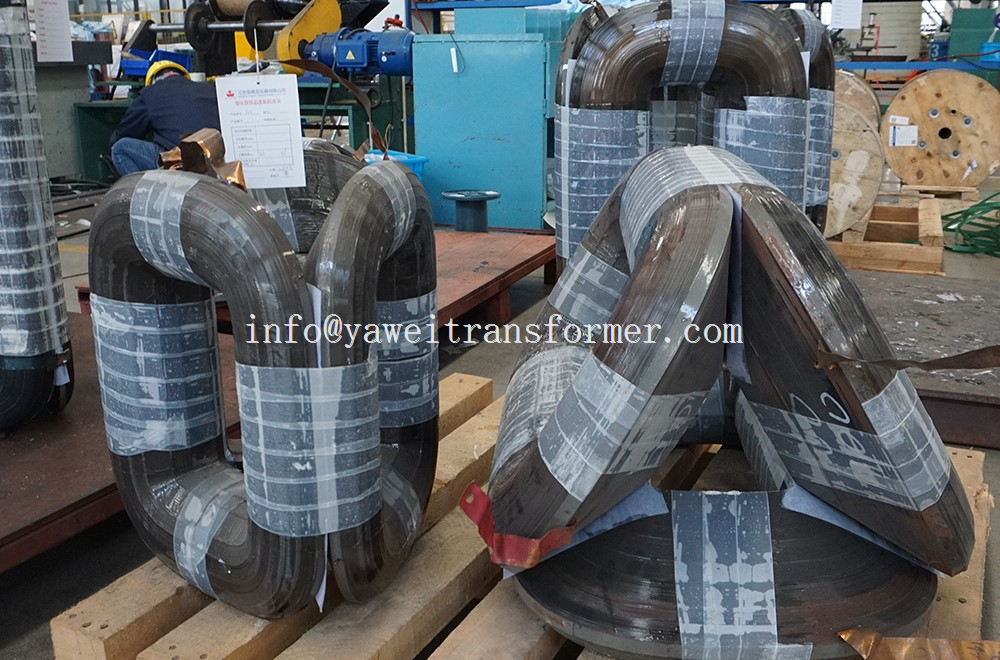

يويي خط الغلاف الأسلاك التلقائي. يويهوي لديه خطوط متعرج تلقائية وأفقية ورأسية ودورة يدوي لطلب قدرات مختلفة.
يتمتع باللفاء الابتدائي والثانوي لهيكل تصميم ممتاز لمساعدة الجهاز على العمل بفعالية.
خط تغليف سلك العزل
Yawei Transformer Oil Tank Workshop. العمل المهني وفريق لمتطلبات العفن المختلفة.
Yawei التكوين ورشة عمل Fin\/ المبرد.
ورشة عمل مجلس الوزراء في Yawei Transformer
|
البيانات الفنية من SZ11 Series 35kV LOLD و ON-LOADERN |
||||||||
|
القدرة المقدرة |
الجهد مجتمعة |
مجموعة المتجهات |
خسارة عدم التحميل |
75 درجة |
لا حمولة |
قصير- دائرة الوثيقة |
||
|
HV |
نطاقات التنصت (٪) |
LV |
||||||
|
2000 |
35 |
±3 x 2.5% |
6.3 |
YD11 |
2300 |
19240 |
0.80 |
6.5 |
|
2500 |
2720 |
20640 |
0.80 |
|||||
|
3150 |
35 |
±3 x 2.5% |
6.3 |
3230 |
24710 |
0.72 |
7.0 |
|
|
4000 |
3870 |
29160 |
0.72 |
|||||
|
5000 |
4640 |
34200 |
0.68 |
|||||
|
6300 |
5630 |
46770 |
0.68 |
6.3 |
||||
|
8000 |
35 |
±3 x 2.5% |
6.3 |
ynd11 |
7870 |
40610 |
0.60 |
|
|
10000 |
9280 |
48050 |
0.60 |
|||||
|
12500 |
10940 |
56860 |
0.56 |
8.0 |
||||
|
16000 |
13170 |
70320 |
0.54 |
|||||
|
20000 |
15570 |
82780 |
0.54 |
|||||
المنتجات الرئيسية من Yawei
