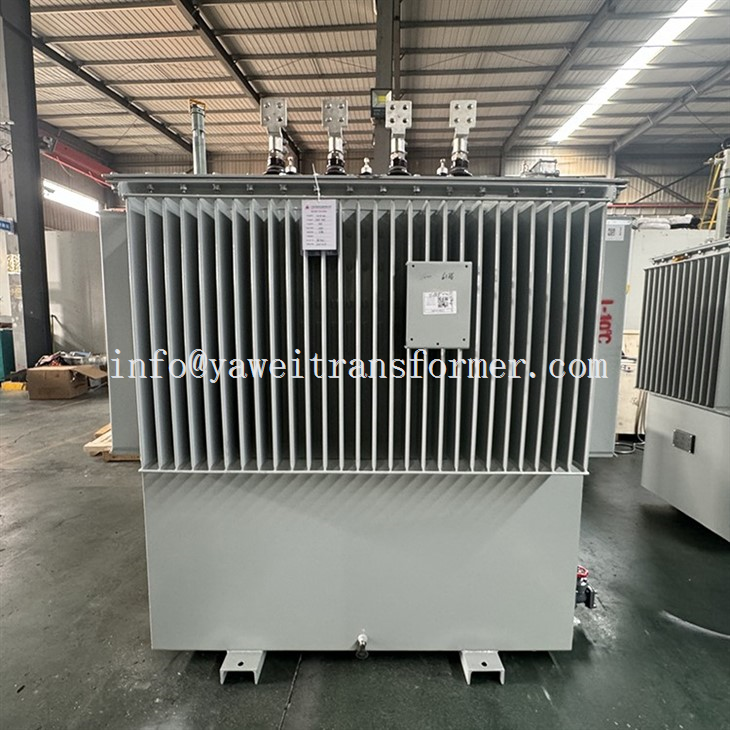

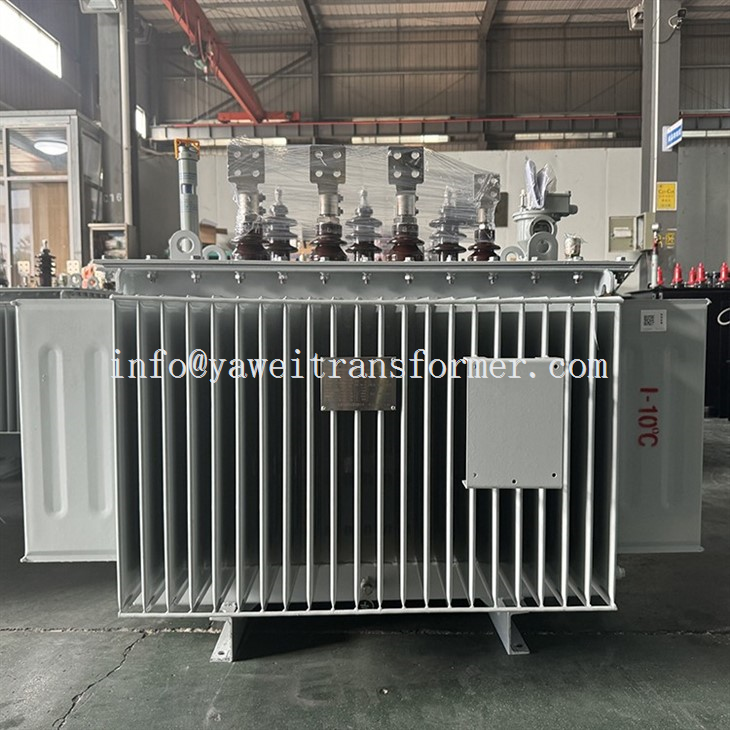

محولات التوزيع

ج: عندما يفشل محول التوزيع ، يمكن أن تحدث العديد من العواقب: انقطاع التيار الكهربائي: التأثير الأكثر إلحاحًا والملاحظة هو انقطاع التيار الكهربائي في المنطقة التي يقدمها المحول. هذا يمكن أن يؤثر على المنازل والشركات والخدمات العامة. تلف المعدات: إذا كان فشل المحول بسبب خطأ داخلي ، فقد يتسبب ذلك في تلف المحول نفسه ، مما قد يتطلب إصلاحًا أو استبدالًا. هذا يمكن أن يكون مكلفا ويستغرق وقتا طويلا. العواصف الكهربائية: في لحظة الفشل ، قد تكون هناك عواصف كهربائية قد تضر بالأجهزة والأجهزة الكهربائية المتصلة في المنطقة القريبة. خطر الحريق: في بعض الحالات ، يمكن أن تؤدي فشل المحولات إلى حرائق ، خاصة إذا كان المحول يستخدم الزيت للتبريد والعزل. يمكن أن يشعل زيت التسرب إذا كان يتلامس مع الأسطح الساخنة أو الأقواس الكهربائية. المخاطر البيئية: إذا كان المحول يحتوي على مواد سامة مثل مركبات ثنائي الفينيل متعدد الكلور (ثنائي الفينيل متعدد الكلور ، والتي تم حظرها الآن في العديد من البلدان ولكن قد لا يزال موجودًا في المحولات القديمة) ، فقد يؤدي الفشل إلى التلوث البيئي. عدم استقرار الشبكة: يمكن أن يؤثر فشل المحول على استقرار الشبكة الكهربائية ، خاصة إذا كان محولًا رئيسيًا في الشبكة. قد يؤدي ذلك إلى تقلبات الجهد أو يؤثر على موثوقية الشبكة في تلك المنطقة. التأثير الاقتصادي: إلى جانب تكلفة إصلاح أو استبدال المحول ، قد تعاني الشركات المتأثرة من انقطاع التيار الكهربائي من خسائر اقتصادية بسبب العمليات المتقطعة. مخاطر السلامة: هناك خطر على السلامة العامة ، خاصة إذا كان المحول في منطقة مأهولة بالسكان. يمكن أن تشكل الانفجارات أو الحرائق خطرًا فوريًا على الأشخاص القريبين. عادةً ما يكون لدى شركات المرافق خطط طوارئ لمعالجة حالات فشل المحولات ، بما في ذلك استخدام محولات الهاتف المحمول وفرق الاستجابة السريعة لتقليل وقت التوقف واستعادة الطاقة في أسرع وقت ممكن. تعد الصيانة ومراقبة المحولات المنتظمة أمرًا بالغ الأهمية في منع مثل هذه الإخفاقات.

ج: إن المحطة الفرعية ومحول التوزيع هما مكونان حاسمان لنظام توزيع الطاقة الكهربائية ، ولكنهما يخدمان وظائف مختلفة وله خصائص مميزة: الغرض والوظيفة: الفرعية: محطة فرعية هي جزء من الجيل الكهربائي ، ونظام الإرسال ، ونظام التوزيع حيث يتحول الجهد من ارتفاع إلى مستوى منخفض أو عكس باستخدام المحولات. تحتوي المحطات الفرعية على العديد من المعدات عالية الجهد مثل قواطع الدوائر والمفاتيح والمحولات ، وهي تلعب دورًا رئيسيًا في التحكم في نظام نقل الطاقة وحمايته. محول التوزيع: محول التوزيع هو نوع محدد من المحولات المستخدمة للتنحي الجهد للتسليم النهائي للكهرباء إلى المستخدمين النهائيين (مثل المنازل والشركات). عادة ما يقلل الجهد من مستوى التوزيع الأساسي إلى المستوى الذي يستخدمه العملاء (على سبيل المثال ، من 11kV أو 33kV إلى 230\/400V). الموقع: المحطات الفرعية: عادة ما تكون المحطات الفرعية عند نقطة رئيسية في شبكة الطاقة ، وغالبًا ما تتصل خطوط النقل بخطوط التوزيع. يمكن العثور عليها في كل من المناطق الحضرية والريفية وعادة ما تكون محاطة بالسياج من أجل السلامة والأمن. محول التوزيع: يتم توزيع محولات التوزيع على نطاق واسع ويتم العثور عليها أقرب إلى المستخدمين النهائيين. يمكن رؤيتها مثبتة على أعمدة المرافق (محولات مثبتة على القطب) أو على الأرض في المناطق السكنية (المحولات المثبتة على وسادة). الحجم والقدرة: المحطات الفرعية: المحطات الفرعية أكبر وأكثر تعقيدًا ، وتسكن محولات متعددة وغيرها من المعدات الكهربائية. وهي مصممة للتعامل مع مستويات الطاقة الأعلى للإرسال على مسافات طويلة. محول التوزيع: هذه أصغر حجمها مقارنة بالمحولات الموجودة في المحطات الفرعية. وهي مصممة لمستويات الطاقة المنخفضة مناسبة للتوزيع على المستخدمين النهائيين. التعقيد: المحطات الفرعية: محطة فرعية هي منشأة معقدة مع أنواع مختلفة من المعدات عالية الجهد وعادة ما يتم إدارتها ومراقبتها من قبل الموظفين المدربين. ويشمل الأجهزة الواقية ، وتبديل العتاد ، ومعدات التحكم. محول التوزيع: هذه أبسط نسبيًا وهي مصممة للتشغيل التلقائي دون تدخل بشري مباشر في ظل ظروف التشغيل العادية. نطاق الخدمة: المحطات الفرعية: إنها تخدم منطقة أوسع وهي عقدة حرجة في شبكة توزيع الطاقة ، مما يؤثر على المناطق الكبيرة أو المدن بأكملها. محول التوزيع: عادة ما يخدم مساحة أصغر بكثير ، مثل الحي أو بعض المباني. باختصار ، تعد المحطات الفرعية العقد الرئيسية في الشبكة الكهربائية التي تؤدي مجموعة من الوظائف بما في ذلك تحويل الجهد ، في حين أن محولات التوزيع هي مكونات محددة داخل الشبكة التي تركز بشكل أساسي على تقليل الجهد إلى المستويات القابلة للاستخدام من قبل المستهلكين النهائيين.

ج: يمكن أن تحترق محولات التوزيع أو تفشل بسبب عدة أسباب ، بدءًا من العيوب الكهربائية إلى العوامل الخارجية. فيما يلي بعض الأسباب المشتركة: التحميل الزائد: أحد الأسباب الأكثر شيوعًا لإرهاق المحولات هو التحميل الزائد. عندما يتعرض المحول إلى حمولة أكبر من قدرته المقدرة لفترة طويلة ، فإنه يسخن. يمكن أن يتسبب ذلك في تدهور مواد العزل أو حتى اشتعلت فيه النيران ، مما يؤدي إلى الإرهاق. الأعطال الكهربائية: يمكن أن تؤدي الدوائر القصيرة أو الأعطال في الشبكة الكهربائية إلى تدفق تيار مفرط عبر المحول. هذا يمكن أن يسبب ارتفاع درجة الحرارة وربما يؤدي إلى حريق. يمكن أن تكون الأعطال بسبب الأضرار الخارجية ، مثل عندما تتلف خطوط الطاقة بسبب العواصف أو الحوادث. الشيخوخة وارتداء: بمرور الوقت ، يخضع المحولات للبلى. عزل الشيخوخة ، ومكونات التآكل ، والارتداء الميكانيكي يمكن أن يؤدي إلى حالات فشل. المحولات الأقدم معرضة بشكل خاص للانهيارات إذا لم يتم الحفاظ عليها بشكل صحيح. سوء الصيانة: يمكن أن يؤدي نقص الصيانة المنتظمة إلى تراكم الغبار والرطوبة والصدأ ، مما قد يؤدي إلى تحطيم أداء المحول ويؤدي إلى ارتفاع درجة الحرارة والإرهاق في نهاية المطاف. عيوب التصنيع: في بعض الحالات ، يمكن أن تؤدي عيوب التصنيع في المحولات إلى إخفاقات مبكرة. قد تتضمن هذه العيوب مشكلات تتعلق بالتعويذة أو العزل أو المكونات الأخرى. الضرر الخارجي: يمكن أن تتلف المحولات بسبب عوامل خارجية مثل ضربات البرق ، والتخريب ، أو الظروف البيئية (مثل الفيضانات أو درجات الحرارة القصوى) التي يمكن أن تؤدي إلى فشل. الرطوبة والتلوث: يمكن أن يسبب دخول الرطوبة دوائر قصيرة في المحولات. وبالمثل ، يمكن أن يؤدي التلوث من الملوثات أو الحيوانات أو الأشياء الخارجية الأخرى إلى أخطاء كهربائية. فشل نظام التبريد: تعتمد المحولات على أنظمة التبريد (مثل زيت أو تبريد الهواء) لتبديد الحرارة. إذا فشل نظام التبريد ، يمكن للمحول ارتفاع درجة الحرارة والحروق. عندما يحترق المحول ، يمكن أن يشكل خطرًا خطيرًا للنار ، خاصةً إذا كان يستخدم الزيت كوسيلة تبريد وعزل. تم تجهيز المحولات الحديثة بأجهزة واقية لتقليل هذه المخاطر ، والصيانة المنتظمة أمر بالغ الأهمية لضمان تشغيلها الآمن والفعال.

ج: تثبيت محول التوزيع هو مهمة معقدة تتطلب التخطيط الدقيق والالتزام بمعايير ولوائح السلامة. يتضمن عادة الخطوات والاعتبارات التالية: اختيار الموقع والتحضير: اختر موقعًا مناسبًا يفكر في الوصول للصيانة ، والقرب من مراكز التحميل ، والسلامة. قم بإعداد الموقع ، وضمان مستوى ومستقر. بالنسبة للمحولات المثبتة على القطب ، حدد عمودًا قويًا في موقع مناسب. الامتثال للمعايير: تأكد من أن التثبيت يتوافق مع الرموز والمعايير الكهربائية المحلية. الحصول على تصاريح وموافقات ضرورية من السلطات المحلية أو شركات الطاقة. احتياطات السلامة: اتبع بروتوكولات السلامة الصارمة لحماية المثبتات والجمهور. تأكد من تدريب جميع الموظفين وتجهيزهم بمعدات السلامة المناسبة. النقل والمناولة: نقل المحول إلى الموقع مع العناية لتجنب الأضرار. استخدم معدات وتقنيات الرفع المناسبة لوضع المحول. تركيب المحول: بالنسبة للمحولات المثبتة على القطب ، استخدم رافعة أو رافعة لرفع وتأمين المحول إلى القطب. بالنسبة للمحولات المثبتة على وسادة ، ضعها على وسادة خرسانية محضرة يمكن أن تدعم الوزن. الاتصالات الكهربائية: قم بتوصيل اللفات الأولية والثانوية وفقًا لمتطلبات الجهد للشبكة. تأكد من أن جميع الاتصالات ضيقة ومعزولة بشكل صحيح. التأريض: وضع المحول بشكل صحيح لمنع المخاطر الكهربائية وضمان التشغيل الآمن. نظام التبريد: إذا كان للمحول نظام تبريد نشط (مثل الزيت أو المعجبين) ، ففحص وتأكد من أنه يعمل بشكل صحيح. الاختبار: إجراء اختبارات لضمان تشغيل المحول بشكل صحيح قبل تنشيطه. قد يشمل ذلك اختبارات مقاومة العزل ، واختبارات نسبة المنعطفات ، والتحقق من أي عيوب مادية. التنشيط: بمجرد التثبيت والاختبار ، يمكن تنشيط المحول. يجب أن يتم ذلك بعد إجراءات التشغيل القياسية وحذر. التفتيش النهائي والوثائق: قم بإجراء فحص نهائي لضمان تثبيت كل شيء بشكل صحيح. توثيق عملية التثبيت وأي قراءات كهربائية ذات صلة للرجوع إليها في المستقبل. الصيانة المنتظمة: إنشاء جدول للصيانة المنتظمة لضمان طول عمر المحول وموثوقيته. من المهم أن نلاحظ أنه ينبغي تنفيذ تثبيت محول التوزيع فقط من قبل المهنيين الكهربائيين المؤهلين بسبب المخاطر العالية المعنية ، بما في ذلك المخاطر الكهربائية وإمكانية إصابة خطيرة أو أضرار في الممتلكات. بالإضافة إلى ذلك ، يمكن أن تختلف الخطوات والمتطلبات المحددة اعتمادًا على نوع المحول واللوائح المحلية والشروط المحددة لموقع التثبيت.

ج: يختلف الحد الأقصى لفعالية محول التوزيع بناءً على تصميمه وحجمه وظروف التشغيل. ومع ذلك ، فإن محولات التوزيع الحديثة عادة ما تحقق مستويات عالية من الكفاءة ، وغالبًا ما تكون في حدود 95 ٪ إلى 99 ٪. تشير هذه الكفاءة إلى قدرة المحول على تحويل الطاقة الكهربائية للإدخال إلى إخراج الطاقة الكهربائية بأقل خسائر. تؤثر العديد من العوامل على كفاءة محول التوزيع: المواد الأساسية والتصميم: عادةً ما يكون النواة مصنوعة من الفولاذ السيليكون عالي الجودة ، مما يقلل من خسائر التباطؤ (الخسائر الناتجة عن مغنطة وتزوير النواة). المواد المتعرجة: يتم استخدام اللفات النحاسية بشكل شائع لمقاومتها المنخفضة ، مما يقلل من خسائر النحاس (خسائر I²R بسبب مقاومة اللف). حجم المحول وتصنيفه: يتمتع المحولات الكبيرة بشكل عام بكفاءة أعلى لأن نسبة مساحة السطح إلى الحجم أقل ، مما يقلل من الخسائر النسبية. تختلف الكفاءة أيضًا مع الحمل. المحولات هي الأكثر كفاءة في أو بالقرب من قدرتها المقدرة. شروط التحميل: المحولات أكثر كفاءة عندما تعمل بالقرب من الحمل المصمم. يمكن أن يؤدي تشغيل محول بشكل كبير تحت أو تجاوز قدرته المقدرة إلى عدم الكفاءة. أنظمة التبريد: تساعد أنظمة التبريد الفعالة في الحفاظ على الكفاءة التشغيلية من خلال إدارة الحرارة الناتجة عن المحول. جودة التصنيع: الدقة في التصنيع تقلل من الخسائر بسبب العيوب في النواة واللفات. لزيادة الكفاءة إلى الحد الأقصى ، من الأهمية بمكان اختيار محول مع التصنيف المناسب للاستخدام المقصود. بالإضافة إلى ذلك ، تستمر التطورات في المواد وتقنيات التصنيع في دفع حدود كفاءة المحولات. من المهم أن نلاحظ أنه على الرغم من أن الحد الأقصى من الكفاءة هو جانب مهم في أداء المحول ، فإن عوامل أخرى مثل المتانة والموثوقية ومتطلبات الصيانة هي أيضًا حاسمة لتقييم الأداء الشامل.
