مقدمة المنتج
يعد محول التوزيع جهازًا أساسيًا في نظام الطاقة ، ويستخدم في المقام الأول لتحويل الطاقة الكهربائية عالية الجهد إلى جهد منخفض للمستخدمين السكني والتجاري.
الوظائف: تحويل الجهد: يحول الجهد العالي (على سبيل المثال ، 10 كيلو فولت أو 35 كيلو فولت) إلى الجهد المنخفض (على سبيل المثال ، 220 فولت أو 380 فولت).
التوزيع الحالي: يوزع الطاقة على أحمال ومستخدمين مختلفة.
الميزة: يعزز سلامة وموثوقية نظام الطاقة.
يقلل من فقدان الطاقة ويحسن كفاءة انتقال الطاقة.

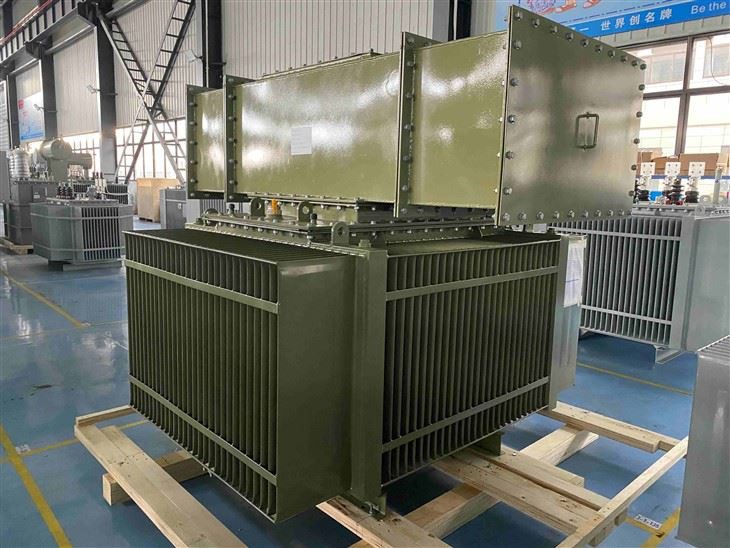

تم تسليم Yawei 12 0 0 kva & 1600kva 3 phase transformer إلى Zimbabwe في 2025. إنه محول لأسفل من 11kV إلى 0.669kV ، الجهد الأساسي هو 11 كيلو فولت ، الجهد الثانوي هو 0.669kv. يمكننا توفير كل من الخطوة لأعلى ومحول خطوة ، طريقة التبريد هي Onan. تم تصميم محول التوزيع الخاص بنا بتكنولوجيا متقدمة ويعتمد مواد ومكونات عالية الجودة والتي تؤدي إلى جودة موثوقة ووقت خدمة طويل.
يضمن Yawei أن كل واحد من محولنا الذي تم تسليمه قد اجتاز اختبار القبول الكامل قبل الشحن ، ونبقى سجل معدل الخطأ {0}} لأكثر من 10 سنوات حتى الآن ، تم تصميم محول الطاقة المنغمس في النفط وفقًا لـ IEC و ANSI والمعايير الدولية الرئيسية الأخرى.

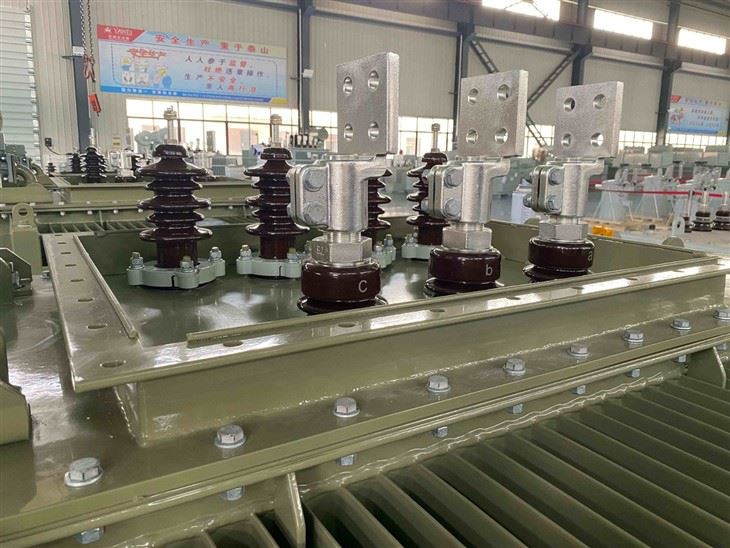

1200kva و 1600kva transformer
معيار
IEC
وظيفة الحماية
التنحي
مادة المنتج
المواد الأساسية
صفائح الصلب السيليكون: خصائص مغناطيسية جيدة ، فقدان الطاقة المنخفضة.
الصلب غير الموجه: يقلل من الخسائر الحالية الدوامة في محولات التردد العالي.
مواد متعرج
سلك النحاس: الموصلية العالية ، مثالية للكفاءة.
سلك الألمنيوم: من حيث التكلفة للاستخدام العام.
مواد العزل
ورقة العزل: للعزل بين اللفات والنواة.
راتنج الايبوكسي: تستخدم في المحولات من النوع الجاف.
زيت عزل: للتبريد والعزل في المحولات المملوءة بالزيت.
مواد التبريد
زيت التبريد: الإيدز تبديد الحرارة في المحولات المملوءة بالزيت.
هواء: تستخدم للتبريد الطبيعي في المحولات من النوع الجاف.
مواد أخرى
مواد العلبة: الصلب أو الألومنيوم للحماية.
السحابات: مسامير وغسالات لتأمين المكونات.
عملية الإنتاج
مرحلة التصميم: تحليل المتطلبات وحساب المعلمة.
تحضير المواد: اختيار المواد الأساسية والمواد العازلة ومواد متعرج.
التصنيع الأساسي: الختم والتكديس.
الإنتاج المتعرج: لف لفائف الابتدائية والثانوية ، تليها علاج العزل.
التجميع: الجمع بين النواة واللفاء ، ضمان العزل.
ملء الزيت أو التجفيف: تخضع المحولات ذات الزيت المملوءة بالزيت ؛ يتم تجفيف المحولات الجافة من النوع.
الاختبار: الأداء واختبار السلامة.
التغليف والنقل: التعبئة والتغليف الوقائي إلى الموقع المحدد.
المواصفات الفنية
| المواصفات الفنية لـ S {0}}/0.665 |
| بلد المنشأ | الصين | |||
| تصنيع الاسم | يوي | |||
| معيار | IEC60076 | |||
| يكتب | ثلاث مراحل ، محول الزيت | |||
| تثبيت | في الهواء الطلق | |||
| الأعلى. درجة الحرارة المحيطة | درجة | 40 | ||
| ارتفاع | M | أقل من أو يساوي 1800 | ||
| القوة المقدرة | كيفا | 1200 | ||
| الجهد العالي | كيلو فولت | 11 | ||
| جهد منخفض | كيلو فولت | 0.665 | ||
| التردد المقنن | هرتز | 50 | ||
| نظام التبريد | أونان | |||
| عدد اللف | 2 | |||
| عدد المرحلة | 3 | |||
| الصنبور | لا حمولة الصنبور مغير | |||
| نطاق الصنبور | +/-5% (±2x2.5% ) | |||
| المبرد | الزيت المعدني | |||
| لا- خسائر الحمل | W | 1360 ± 15% | ||
| خسائر التحميل (75 درجة) | W | 12000 ± 15% | ||
| إجمالي الخسائر | W | 13360 ± 10% | ||
| مقاومة | % | 5.5 | ||
| ارتفاع درجة الحرارة - - الزيت العلوي | K | 60 | ||
| ارتفاع درجة الحرارة - - | K | 65 | ||
| بقعة ساخنة - متعرج | K | 78 | ||
| مستوى العزل الأساسي | ||||
| الجهد العالي | كيلو فولت | 75 | ||
| جهد منخفض | كيلو فولت | / | ||
| تواتر الطاقة مع الجهد | ||||
| الجهد العالي | كيلو فولت | 28 | ||
| جهد منخفض | كيلو فولت | 5 | ||
| مخطط متعرج ومجموعة اتصال | ynd11 | |||
| مادة متعرج (HV & LV) | نحاس | |||
| المواد الأساسية | فولاذ السيليكون الموجهة للحبوب | |||
| موقع البطانات HV و LV | عارية | |||
| المواصفات الفنية لـ S {0}}/0.665 |
| بلد المنشأ | الصين | |||
| تصنيع الاسم | يوي | |||
| معيار | IEC60076 | |||
| يكتب | ثلاث مراحل ، محول الزيت | |||
| تثبيت | في الهواء الطلق | |||
| الأعلى. درجة الحرارة المحيطة | درجة | 40 | ||
| ارتفاع | M | أقل من أو يساوي 1800 | ||
| القوة المقدرة | كيفا | 1600 | ||
| الجهد العالي | كيلو فولت | 11 | ||
| جهد منخفض | كيلو فولت | 0.665 | ||
| التردد المقنن | هرتز | 50 | ||
| نظام التبريد | أونان | |||
| عدد اللف | 2 | |||
| عدد المرحلة | 3 | |||
| الصنبور | لا حمولة الصنبور مغير | |||
| نطاق الصنبور | +/-5% (±2x2.5% ) | |||
| المبرد | الزيت المعدني | |||
| لا- خسائر الحمل | W | 1640 ± 15% | ||
| خسائر التحميل (75 درجة) | W | 14500 ± 15% | ||
| إجمالي الخسائر | W | 16140 ± 10% | ||
| مقاومة | % | 5.5 | ||
| ارتفاع درجة الحرارة - - الزيت العلوي | K | 60 | ||
| ارتفاع درجة الحرارة - - | K | 65 | ||
| بقعة ساخنة - متعرج | K | 78 | ||
| مستوى العزل الأساسي | ||||
| الجهد العالي | كيلو فولت | 75 | ||
| جهد منخفض | كيلو فولت | 20 | ||
| تواتر الطاقة مع الجهد | ||||
| الجهد العالي | كيلو فولت | 28 | ||
| جهد منخفض | كيلو فولت | 5 | ||
| مخطط متعرج ومجموعة اتصال | ynd11 | |||
| مادة متعرج (HV & LV) | نحاس | |||
| المواد الأساسية | فولاذ السيليكون الموجهة للحبوب | |||
تصنيع المحولات
جوهر الحديد

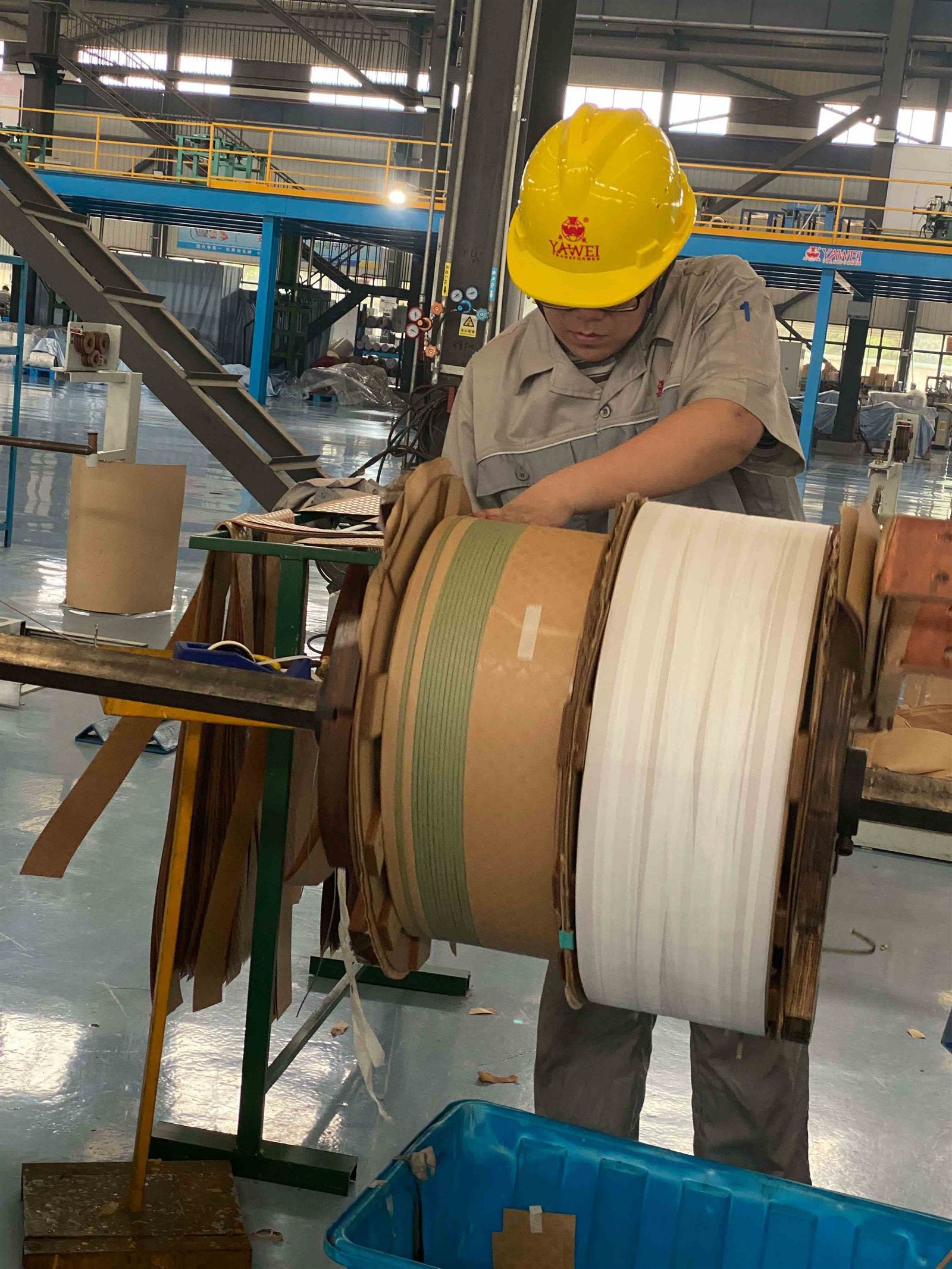

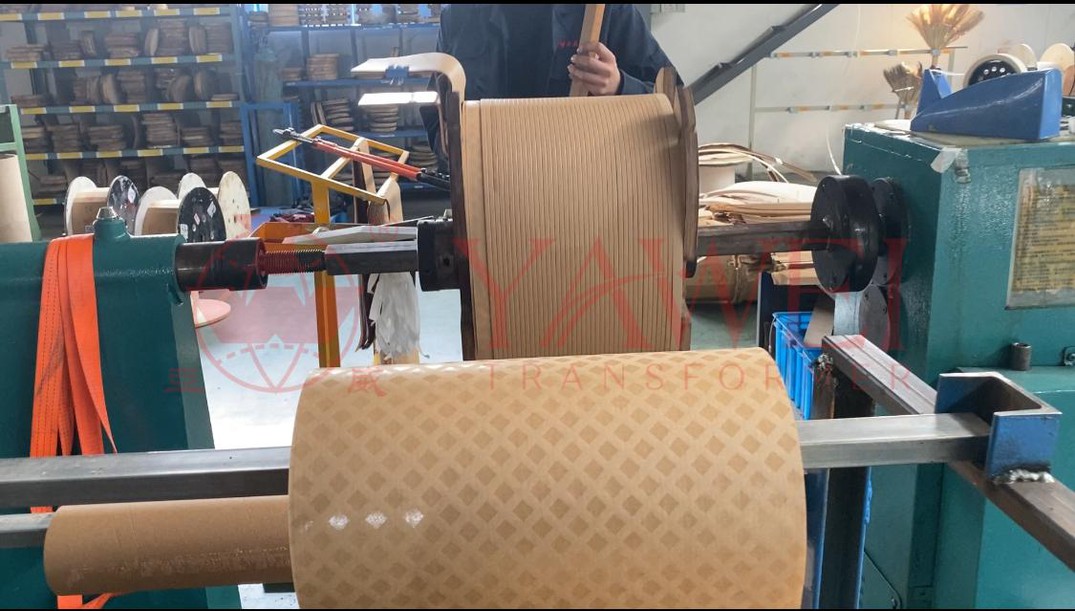

لف
1. يتم إنتاج سلك النحاس المغناطيسي أو الألمنيوم بواسطة Nantong Budweiser ، وهي شركة فرعية بنسبة 100 ٪ تنتمي إلى Yawei.
2. اللفات المصنوعة من النحاس عالي الجودة.
3. يتم إجراء لفائف الجهد العالي (HV) ولفائف الجهد المنخفض (LV) باستخدام آلات لف الملف. يتم اختيار شرائط/الأسلاك النحاسية أو الألمنيوم المستخدمة في اللف بدقة لجودتها لإعطاء أفضل الناتج. تتم تغطية شرائح/أسلاك النحاس أو الألومنيوم وتكون بمثابة عازل.

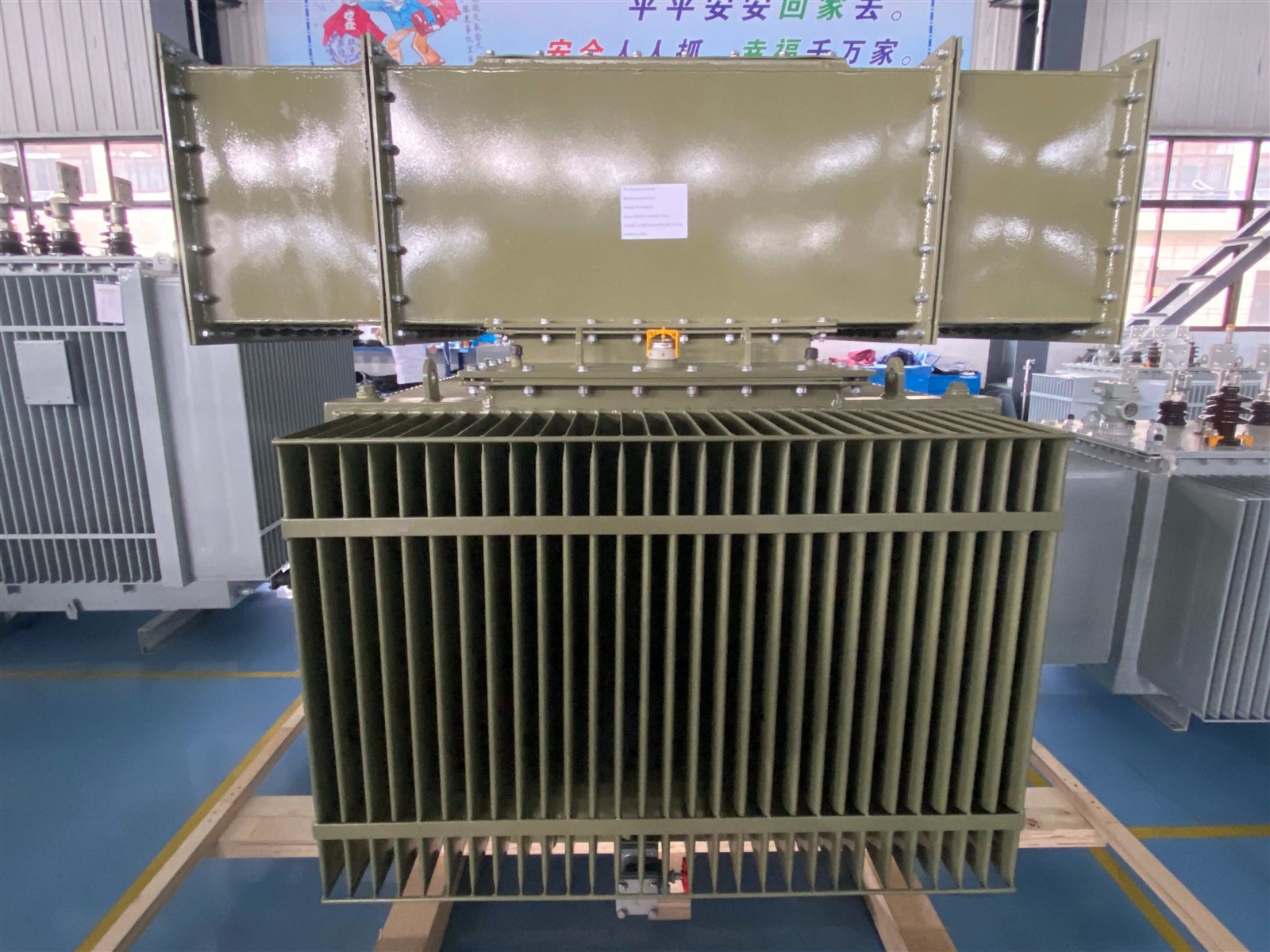

خزان النفط
1. يتم إنتاج خزان النفط بواسطة Nantong Zhihe ، وهي أيضًا شركة فرعية بنسبة 100 ٪ تنتمي إلى Yawei.
2. خزان النفط هو محول الطاقة محول يحتوي على جوهر الحديد واللف والزيت المحول.
3. هيكل الخزان المموج مغلق بالكامل ، وسوف يتم توسيع الملجمة وضغطها مع زيادة الزيت ، وعزل المحول من الغلاف الجوي ومنع تدهور الزيت والرطوبة. بعد إزالة الزيت ، وإزالة الصدأ وعلاج الفوسفات ، يتم طلاء سطح خزان الزيت المموج بالطلاء المقاوم للمطر. الرطوبة ورذاذ الملح.

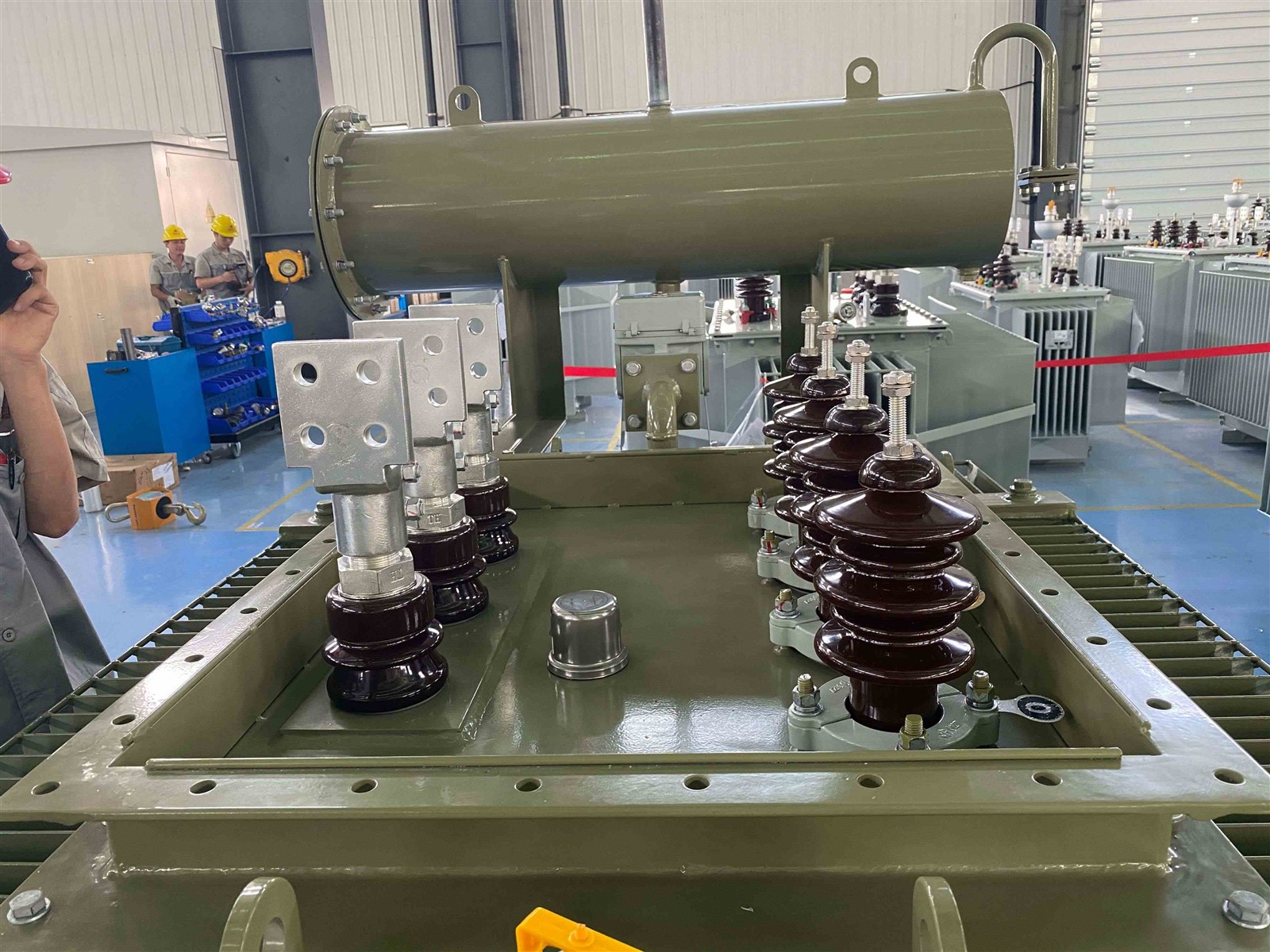

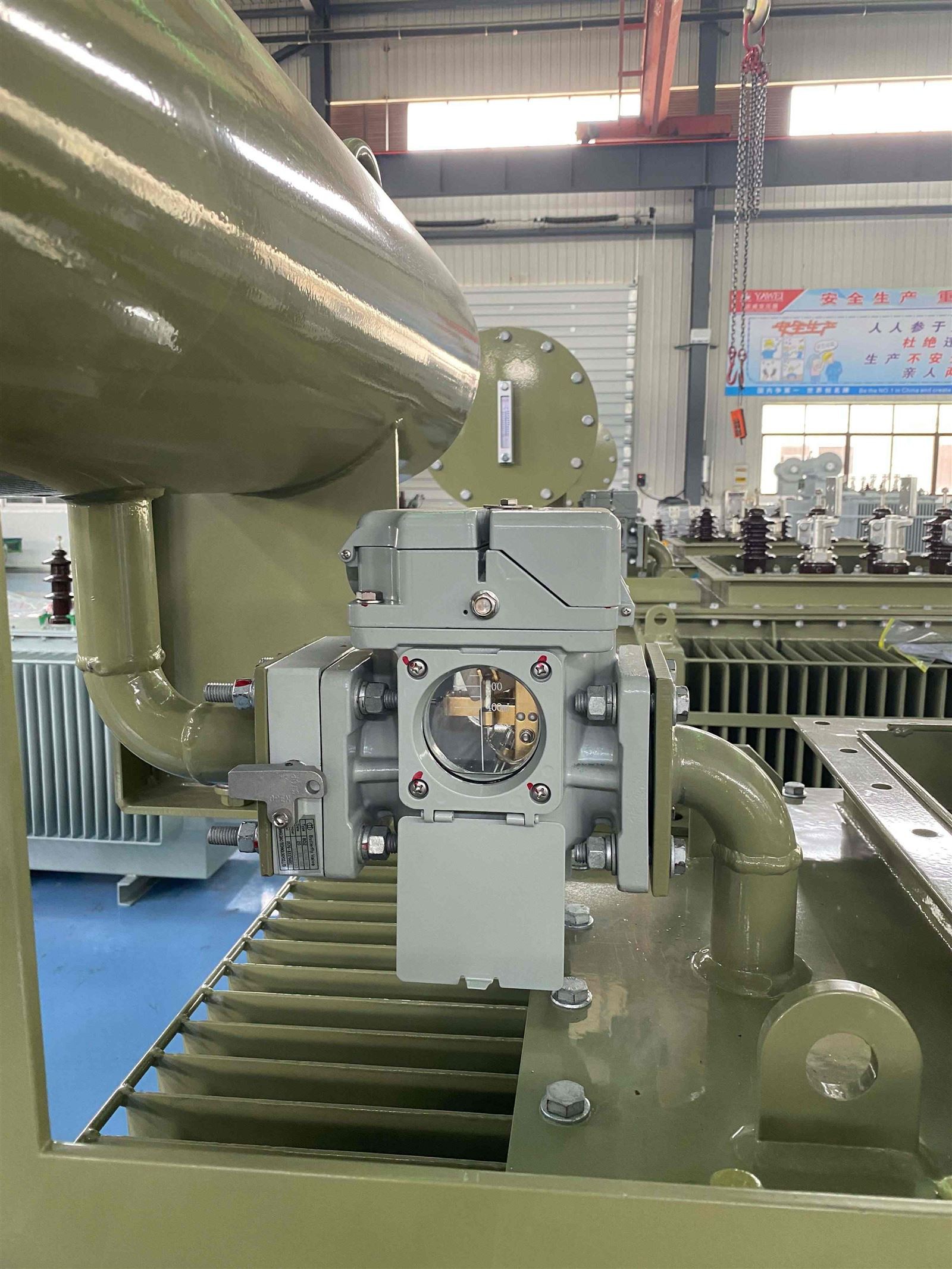

عرض مفصل
عرض مفصل
تشمل الاختبارات الروتينية للمحول
| اختبار المقاومة المتعرج | نعم/لا | نعم | |||
| مقاومة العزل وتبديد العزل الكهربائي عامل |
نعم/لا | نعم | |||
| اختبار نسبة الجهد واختبار مجموعة المتجهات | نعم/لا | نعم | |||
| خسائر التحميل واختبار حاليًا لا تحمل | نعم/لا | نعم | |||
| جهد المقاومة واختبار خسائر الحمل | نعم/لا | نعم | |||
| معبر تواتر الطاقة المصدر المنفصل اختبار الجهد |
نعم/لا | نعم | |||
| المستحث على اختبار الصيد الجهد | نعم/لا | نعم | |||
| اختبار تسرب الزيت | نعم/لا | نعم |
التغليف

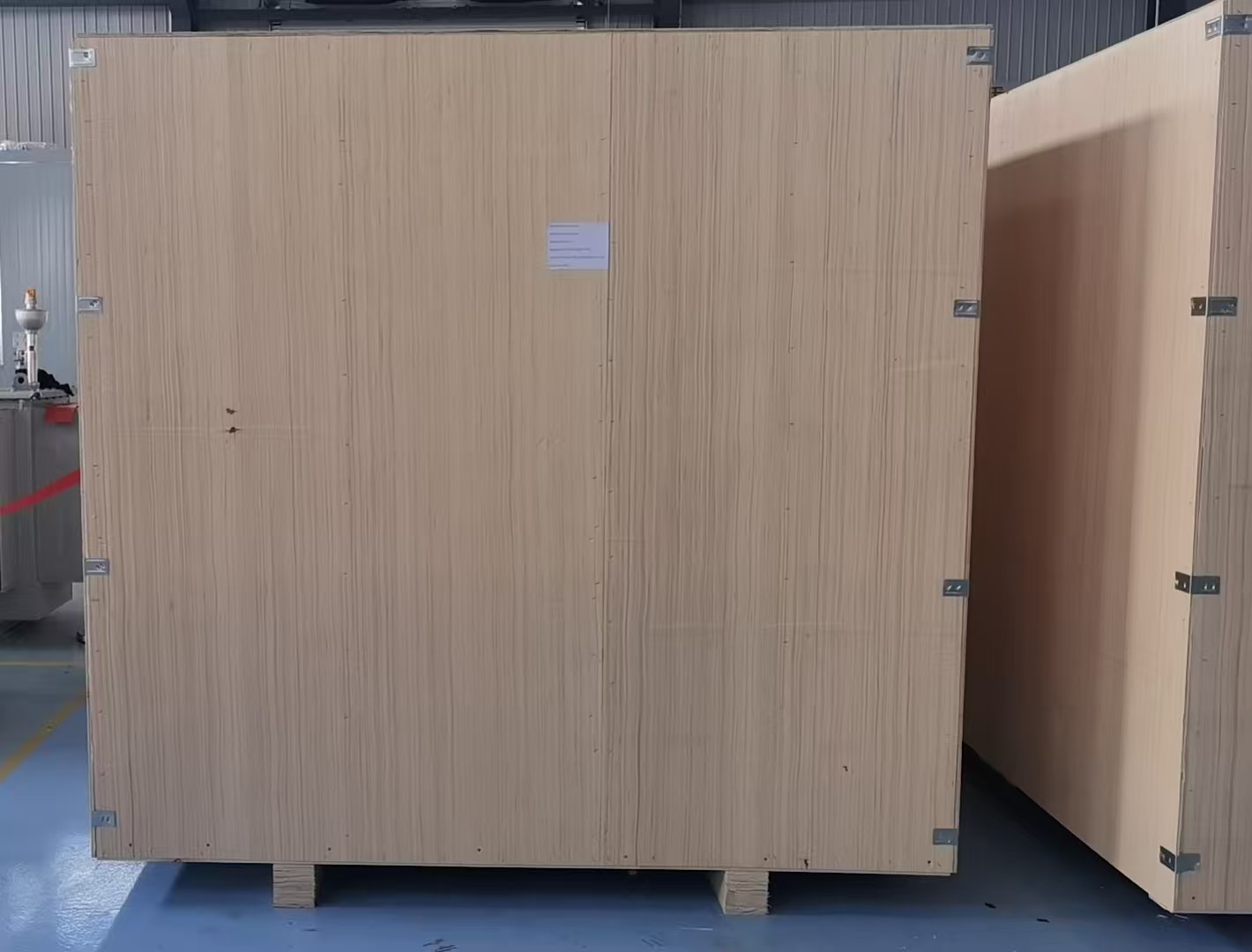

حالة خشبية أو وفقًا لمتطلبات العميل: حالة خشبية أو تعبئة عارية وفقًا لمتطلبات العميل. متطلبات صنع وتعزيز صناديق التعبئة. نطبق بدقة على المعايير الدولية.
لماذا تختار Yawei؟
1. أكثر من 30 عامًا من الخبرة المهنية في تصنيع أنواع مختلفة من المحولات الكهربائية.
2. خدمة فريق الفني المحترف الموجهة نحو العملاء. خدمة كاملة ومرضية وفي الوقت المناسب للعميل
3. اجتياز اختبار الجودة العالي وشهادة UL ، EC ، IEC ، CNAS ، SA ، IEEE ، ISO9001: 2000 شهادة نظام الجودة
4. التصنيع الكبير والكامل من غلاف اللف ونقل الطاقة. التحكم الكامل والآلة الرئيسية والمواد
جودة. الخدمة والمنتج والعميل تحت السيطرة.
5. خدمة تثبيت جيدة بعد البيع للفريق في الخارج
6. مصنع العرض على استعداد لإنشاء تعاون طويل الأجل مع المستخدم النهائي أو شركة التداول.
