YAwei هي شركة متخصصة في تصنيع المحولات. يمكنها إنتاج محول أحادي الطور. محول ثلاثي الطور، محولات مثبتة على الوسادة، محول جاف، محول توزيع، محول جهد عالي 69 كيلو فولت وما فوق. يمكنه تلبية معايير IEEE/ANSI/DOE/CSA وIEC. علاوة على ذلك، لدينا أكثر من 30 عامًا من الخبرة في تصنيع محولات التصدير. تتمتع محولات YAWEI بضمان لمدة عامين على الأقل. قبول تصنيع المعدات الأصلية وأوديإم.
تضم مجموعة Yawei أكثر من 180 مهندسًا وفنيًا. أكثر من 1000 موظف بمساحة 240,000 متر مربع. لدينا 6 مصانع فرع فرع. تغطية خط إنتاج كامل للمحولات من قطع صفائح السيليكون المتعرجة ولفها وإنتاج خزان زيت المحولات وتصنيع محولات الطاقة. تحكم أفضل في الجودة والتكلفة لخط الإنتاج الكامل.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
تجربة غنية
شركتنا لديها سنوات عديدة من الخبرة في العمل الإنتاج. إن مفهوم التعاون الموجه نحو العملاء والمربح للجانبين يجعل الشركة أكثر نضجًا وأقوى.
فريق فني
يتعاون فريقنا المحترف ويتواصل بشكل فعال مع بعضهم البعض، وهم ملتزمون بتقديم نتائج عالية الجودة. إنهم قادرون على التعامل مع التحديات والمشاريع المعقدة التي تتطلب خبرتهم وخبرتهم المتخصصة.
وقفة واحدة حل
يمكننا تقديم مجموعة من الخدمات، بدءًا من الاستشارة والمشورة وحتى تصميم المنتج وتسليمه. إنها وسيلة مريحة للعملاء، حيث يمكنهم الحصول على كل المساعدة التي يحتاجونها في مكان واحد.

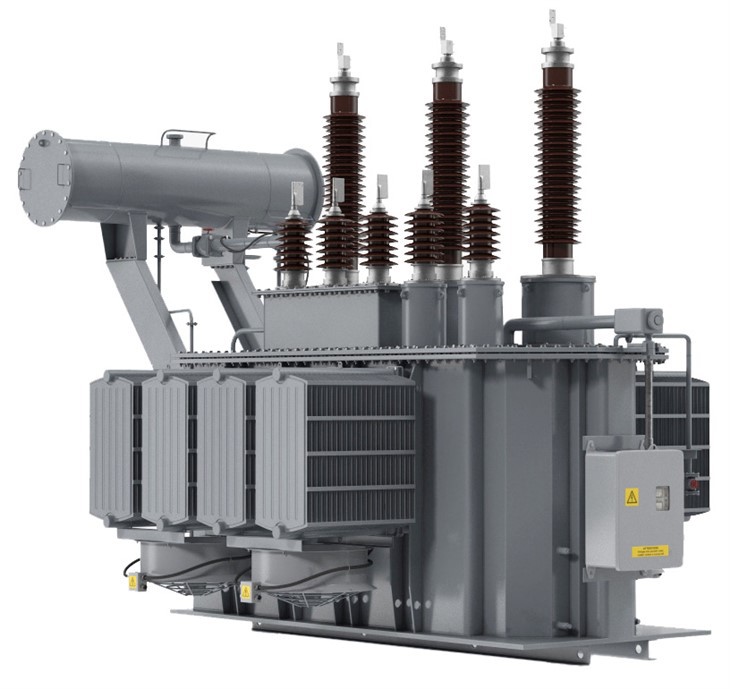

المحول المغمور بالزيت هو نوع من المحولات الكهربائية حيث يتم غمر اللفات والموصلات والعزل الكهربائي في الزيت. الوظيفة الأساسية للزيت ذات شقين: فهو يعمل كعازل كهربائي لمنع حدوث دوائر قصيرة، ويعمل أيضًا كمبرد لتبديد الحرارة المتولدة بسبب فقد المقاومة والتباطؤ المغناطيسي في تشغيل المحول.
عادة ما يكون الزيت المستخدم في هذه المحولات عبارة عن زيت معدني عالي التكرير وله خصائص عازلة ممتازة وموصلية حرارية. يسمح الخزان المغلق للمحول بتدوير الزيت، مما يسهل نقل الحرارة من الأجزاء الأكثر سخونة في المحول إلى البيئة الخارجية. في بعض التصاميم، يمكن أن يتدفق الزيت من خلال مبادل حراري لتعزيز التبريد بشكل أكبر.
فوائد المحولات المغمورة بالزيت
تبريد فعال
يوفر زيت المحولات توصيلًا حراريًا ممتازًا، مما يسمح بتبديد الحرارة بكفاءة من الملف والقلب. تمكن قدرة التبريد هذه المحول من العمل بأحمال عالية دون ارتفاع درجة الحرارة، مما يعزز طول عمره وموثوقيته.
عزل فائق
يتمتع الزيت المعدني المستخدم في المحولات المغمورة بالزيت بقوة عازلة عالية، مما يمنع بشكل فعال الومضات الكهربائية ويضمن عزل الأجزاء الحية عن الهياكل المؤرضة. وهذا يقلل من خطر حدوث دوائر قصيرة والحرائق.
تصميم قابل للتخصيص
يمكن تصميم المحولات المغمورة بالزيت خصيصًا لتلبية تقديرات الجهد والتيار والطاقة المحددة التي يتطلبها التطبيق، مما يجعلها متعددة الاستخدامات لمجموعة واسعة من الاستخدامات.
ميزات الصيانة
وقد تم تجهيز هذه المحولات بميزات مثل خزانات الحفظ وأجهزة التنفس ومرحلات Buchholz التي تراقب حالة الزيت وسلامة العزل. تساعد ميزات الصيانة الوقائية هذه في الكشف المبكر عن المشكلات والتدخلات في الوقت المناسب.
انخفاض مستويات الضوضاء
يساعد الغمر في الزيت على تخفيف الاهتزازات الميكانيكية، مما يؤدي إلى انخفاض مستويات الضوضاء مقارنة بالمحولات الجافة، وهو أمر مفيد في البيئات الحساسة للضوضاء.
حجم مضغوط
إن استخدام الزيت كوسيلة عازلة وتبريد يسمح بتصميم أكثر إحكاما لأنه يقلل من الحاجة إلى فجوات الهواء وأنظمة التهوية، مما يجعل هذه المحولات مناسبة للمنشآت ذات المساحة المحدودة.
التصنيع الاقتصادي على نطاق واسع
إن توحيد التصميم المغمور بالزيت يسهل التصنيع الفعال من حيث التكلفة على نطاق واسع، حيث أن عملية الإنتاج مبسطة وراسخة.
أنظمة الوقاية من الحرائق
تم تجهيز المحولات الحديثة المغمورة بالزيت بأنظمة الوقاية من الحرائق مثل إخماد الحرائق تلقائيًا والتحكم في تسرب الزيت، مما يعزز السلامة العامة.
إعادة تدوير النفط
يمكن إعادة تدوير زيت المحولات وإعادة معالجته، مما يقلل التأثير البيئي ويخفض التكلفة الإجمالية للتشغيل على مدار دورة حياة المحول.
التوافق مع مبدلات الصنبور عند التحميل
يمكن للمحولات المغمورة بالزيت أن تتكامل بسهولة مع مبدلات الصنبور عند التحميل، والتي تضبط نسبة جهد المحول أثناء الحمل، مما يوفر تنظيمًا أفضل للجهد وتصحيح عامل الطاقة.
أنواع المحولات المغمورة بالزيت
محولات التوزيع
تُستخدم هذه عادةً في المرحلة الأخيرة من توصيل الطاقة للعملاء السكنيين والتجاريين والصناعيين الخفيفين. إنهم يخفضون الجهد من خط الطاقة الأساسي إلى جهد الاستخدام (على سبيل المثال، 120/240 فولت في أمريكا الشمالية). تم تصميم محولات التوزيع لتحقيق الكفاءة عند مستويات الطاقة المتوسطة وغالباً ما تكون مثبتة على عمود أو وسادة.
محولات الكهرباء
تُستخدم محولات الطاقة في المحطات الفرعية لزيادة أو خفض الفولتية بين شبكات النقل والتوزيع. إنها تتعامل مع أحمال الطاقة العالية وتم تصميمها لتحقيق أقصى قدر من الكفاءة في هذه الأحمال. يتضمن تصميمها ميزات لتقليل الضوضاء المسموعة وانبعاثات المجال المغناطيسي.
محولات الصك
هذه محولات متخصصة تعمل على تقليل التيارات والفولتية العالية إلى مستويات منخفضة قياسية، مما يجعلها مناسبة لمعدات القياس والحماية والتحكم. تشمل الأنواع المحولات الحالية (CTs) والمحولات المحتملة (PTs).
المحولات الذاتية
المحول الذاتي هو نوع من المحولات بملف واحد فقط. يمكن استخدامه لضبط الجهد الكهربائي بشكل دقيق وهو مفيد بشكل خاص للتطبيقات التي تتطلب نطاقًا ضيقًا من تحويل الجهد. المحولات الذاتية أبسط في البناء وقد تكون أكثر فعالية من حيث التكلفة من المحولات التقليدية ذات الملفين.
تنظيم المحولات
تُعرف هذه المحولات أيضًا باسم مبدلات الصنبور عند التحميل، وهي مجهزة بآلية تسمح بتعديل نسبة دوران المحول أثناء التحميل. وهذا يعوض الاختلافات في جهد النظام أو ظروف الحمل، مما يحافظ على جهد خرج ثابت.
المحولات من النوع الجاف
على الرغم من أنها ليست مغمورة بالزيت بشكل صارم، إلا أنها تستحق الذكر كبديل. يتم تبريد المحولات من النوع الجاف بطرق أخرى غير الغمر بالزيت، مثل الهواء القسري. يتم استخدامها في البيئات التي يشكل فيها خطر تسرب النفط أو الحريق مخاوف تتعلق بالسلامة أو حيث تقيد اللوائح البيئية استخدام النفط.
محولات الحالة الصلبة
فئة أحدث، محولات الحالة الصلبة تستخدم مكونات إلكترونية للطاقة مثل الترانزستورات ثنائية القطب ذات البوابة المعزولة (IGBTs) لتحويل طاقة التيار المتردد إلى طاقة تيار مستمر، والتي يمكن بعد ذلك تكييفها وتحويلها مرة أخرى إلى تيار متردد عند الجهد المطلوب. إنها توفر كفاءة عالية وأوقات استجابة سريعة ومرونة في التحكم في جودة الطاقة.
مادة المحولات المغمورة بالزيت
يتم اختيار كل مادة بناءً على قدرتها على تحمل ظروف التشغيل الكهربائية والحرارية القاسية داخل المحول مع ضمان الموثوقية والسلامة على المدى الطويل. يتم تطبيق مراقبة الجودة والاختبارات الصارمة على كل مكون للتأكد من أنه يلبي المواصفات والمعايير اللازمة.تلعب المواد المستخدمة في بناء المحولات المغمورة بالزيت دورًا حيويًا في تحديد أدائها وموثوقيتها وعمرها. تشمل المواد الرئيسية المستخدمة في تصنيع المحولات المغمورة بالزيت ما يلي:
فُولاَذ:يتم استخدام صفائح فولاذ السيليكون عالية الجودة، والمعروفة أيضًا باسم التصفيح، في قلب المحول. يتم تكديسها مع العزل لتقليل خسائر التيار الدوامي وتوفير مسار ممانعة منخفضة للتدفق المغناطيسي.
النحاس أو الألومنيوم:يُستخدم النحاس تقليديًا بسبب موصليته الفائقة في ملفات المحولات، على الرغم من استخدام الألومنيوم أحيانًا بسبب وزنه الخفيف وانخفاض تكلفته. اللفات هي المكونات التي تحمل التيار الكهربائي وتكون مسؤولة عن وظيفة تحويل جهد المحول.
المواد العازلة:يتم استخدام مواد عازلة مختلفة في جميع أنحاء المحول، بما في ذلك الورق ولوحة الضغط والمواد الاصطناعية. توفر هذه العزل الكهربائي بين اللفات والقلب والأجزاء المعدنية الأخرى لمنع حدوث دوائر قصيرة.
زيت:يستخدم الزيت المعدني، الذي يتمتع بخصائص عزل كهربائي ممتازة وقدرة حرارية عالية، كوسيلة عازلة ومبرد. تم اختيار هذا الزيت خصيصًا لثباته الكيميائي ومقاومته للحريق.
الألياف الزجاجية أو مواد التعزيز الأخرى:يتم استخدام الألياف الزجاجية بشكل شائع مع الراتنج لإنشاء مواد مثل القماش الزجاجي GPO-1، والذي يستخدم للعزل في جلب المحولات ومكونات مبدل الصنبور.
الأجهزة الطرفية:تُستخدم الأجهزة المعدنية، المصنوعة عادةً من النحاس أو سبائك النحاس، لتوصيل المحول بالدوائر الخارجية.
العزل الحراري:يتم استخدام مواد مثل ألياف السيراميك على شكل بطانيات أو وحدات لعزل خزان الخزان والحد من التبادل الحراري مع البيئة المحيطة.
عناصر الاستراحة:تستخدم أجهزة التنفس المصنوعة من هلام السيليكا لامتصاص الرطوبة من الهواء ومنع التكثيف داخل المحول أثناء تغيرات الضغط الجوي.
مكونات تتابع بوخهولز:يتم استخدام الأغشية والاتصالات المصنوعة من الفولاذ المقاوم للصدأ في مرحلات Buchholz للكشف عن الأخطاء الداخلية، مثل تراكم الغاز أو التفريغ الجزئي.
مواد خزان الحفظ:يتم استخدام الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المطلي في خزان الحفظ، الذي يضم زيت المحولات ويوفر مساحة لتمدد الزيت وانكماشه بسبب تغيرات درجة الحرارة.
تطبيق المحولات المغمورة بالزيت
تعتبر المحولات المغمورة بالزيت أساسًا لشبكة الطاقة الكهربائية. يتم استخدامها في محطات توليد الطاقة لزيادة الجهد إلى مستويات عالية من أجل نقل فعال عبر مسافات طويلة. وعلى العكس من ذلك، في المحطات الفرعية، فإنها تقلل الجهد إلى مستويات أكثر أمانًا للتوزيع على المناطق التجارية والسكنية.
تعتبر هذه المحولات عنصرًا أساسيًا في المحطات الفرعية، حيث تسهل تحويل الفولتية من مستويات النقل إلى تلك المناسبة لشبكات التوزيع المحلية. إن قدرتها على العمل بشكل موثوق في ظل الأحمال المتقلبة تجعلها لا غنى عنها في إدارة مصدر الطاقة.
في البيئات الصناعية، توفر المحولات المغمورة بالزيت تكييف الطاقة عند نقطة الاستخدام. يمكن العثور عليها وهي تزود الطاقة للآلات الكبيرة، وعمليات التصنيع، وعناصر التسخين، والتي غالبًا ما تتطلب تحكمًا دقيقًا في الجهد.
تستخدم المجمعات التجارية ومراكز التسوق ومباني المكاتب هذه المحولات لخفض الجهد من الشبكة إلى مستويات متوافقة مع الإضاءة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمعدات الكهربائية الأخرى داخل المبنى.
عادةً ما يتم تركيب محولات التوزيع المغمورة بالزيت في تكوينات مثبتة على عمود أو لوحة لخدمة مجموعات من المنازل. أنها تضمن أن الكهرباء الموردة للمستخدمين السكنيين هي في الفولتية آمنة وقابلة للاستخدام.
ومع نمو مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح، تلعب المحولات المغمورة بالزيت دوراً حاسماً في تحويل مخرجات الجهد المتغير لهذه الأنظمة إلى مستويات متوافقة مع الشبكة.
على الرغم من أنها لا ترتبط بشكل مباشر بإمدادات الطاقة، إلا أنها تستخدم أيضًا في الاتصالات السلكية واللاسلكية لتنظيم الجهد الكهربائي المزود إلى بدالات الهاتف ومواقع الأبراج الخلوية.
في المستشفيات ومراكز البيانات والمرافق الحيوية الأخرى، تعد المحولات المغمورة بالزيت جزءًا من أنظمة إمدادات الطاقة غير المنقطعة (UPS). تدعم هذه المحولات المولدات الاحتياطية، مما يضمن الانتقال السلس من طاقة المرافق إلى الطاقة الاحتياطية في حالة انقطاع التيار.
تُستخدم المحولات المغمورة بالزيت في أنظمة السكك الحديدية لتوفير الطاقة اللازمة للقاطرات والقطارات الكهربائية. يجب أن تكون قوية بما يكفي للتعامل مع السرعات والأحمال المتغيرة لتشغيل القطار.
في التطبيقات البحرية، تُستخدم هذه المحولات لتثبيت الجهد الكهربائي على السفن ومنصات الحفر البحرية. وهي مصممة لتحمل البيئة البحرية القاسية، بما في ذلك التآكل والاهتزازات الناجمة عن المياه المالحة.
عملية المحولات المغمورة بالزيت
تصميم وهندسة
تبدأ العملية بمرحلة التصميم حيث يحدد المهندسون مواصفات المحول بناءً على الاستخدام المقصود، مثل تصنيف الطاقة وفئة الجهد والظروف البيئية. يتم استخدام برنامج التصميم بمساعدة الكمبيوتر (CAD) لإنشاء رسومات ونماذج تفصيلية للمحول.
التجميع الأساسي
تتضمن المجموعة الأساسية تكديس الصفائح الفولاذية وتشذيرها بمواد عازلة لتقليل الخسائر الناجمة عن التيارات الدوامة وتوفير السلامة الهيكلية للنواة. يتم إيلاء عناية خاصة للتأكد من أن المكدس موحد وخالي من العيوب التي قد تؤدي إلى الفشل المبكر.
تصنيع لف
اللف هو عملية لف الموصلات حول القلب لتشكيل الجزء النشط للمحول. غالبًا ما تستخدم آلات اللف الأوتوماتيكية لتحقيق الدقة والاتساق. اللفات معزولة لمنع حدوث دوائر قصيرة ومشربة بمواد عازلة لتعزيز القوة الميكانيكية وتوفير العزل الكهربائي.
حَشد
بعد تحضير القلب والملفات، يتم تجميعها في خزان المحول. يتضمن ذلك تثبيت اللفات، جنبًا إلى جنب مع أي آلية لتغيير الصنبور ونظام التبريد والبطانات. يتم بعد ذلك ملء المجموعة بأكملها بالزيت العازل، الذي يوفر التبريد والعزل.
تصنيع المكونات
بمجرد الانتهاء من التصميم، يتم تصنيع المكونات الفردية. وتشمل هذه النواة، والتي عادة ما تكون مصنوعة من طبقات مكدسة من رقائق السيليكون الصلب؛ اللفات، والتي يمكن أن تكون مصنوعة من النحاس أو الألومنيوم؛ والمواد العازلة المختلفة.
معالجة العزل
تتم معالجة اللفات واللب باستخدام ورنيشات وراتنجات خاصة للحماية من دخول الرطوبة والأوساخ والمواد المسببة للتآكل. تعمل هذه المعالجات أيضًا على تحسين التحمل الحراري وقوة العزل الكهربائي للمحول.
مراقبة صارمة للسوق
يتم إجراء اختبارات واسعة النطاق للتأكد من أن المحول يلبي جميع المعايير المحددة. قد تشمل الاختبارات اختبارات مقاومة العزل، وفحوصات القطبية، واختبارات تحمل الجهد العالي، وقياسات فقدان الحمل. يتم استخدام المعدات المتخصصة مثل أجهزة اختبار hipot ومجموعات اختبار المحولات لإجراء هذه الاختبارات.
دعم التوزيع
قبل الشحن، يتم إجراء فحص نهائي للتأكد من التزام المحول بجميع معايير ومواصفات الجودة. عند الوصول إلى موقع التركيب، يتم إجراء اختبارات التشغيل للتحقق من أداء المحول في بيئة التشغيل الفعلية.
مكونات المحول المغمور بالزيت
جوهر
النواة هي المكون المغناطيسي للمحول، وعادة ما يتم بناؤها من كومة من رقائق السيليكون الصلب. والغرض منه هو توفير مسار للتدفق المغناطيسي الناتج عن التيار المتردد في الملف الأولي. استخدام التصفيحات يقلل من فقدان الطاقة بسبب التيارات الدوامة.
اللفات
هناك نوعان من اللفات في المحول: الابتدائي والثانوي. يتم توصيل الملف الأولي بمصدر طاقة الإدخال، بينما يوفر الملف الثانوي مخرجًا للحمل. كلا الملفين مصنوعان من موصلات النحاس أو الألومنيوم ويتم عزلهما بعناية عن بعضهما البعض لتجنب قصر الدائرة الكهربائية.
المواد العازلة
يتم استخدام مواد عازلة مختلفة في جميع أنحاء المحول لتوفير العزل الكهربائي والدعم الميكانيكي. وتشمل هذه الورق واللوح المضغوط والإيبوكسي والمواد الاصطناعية المختلفة. يجب أن تتمتع بقوة عازلة عالية لتحمل الضغوط الكهربائية داخل المحول.
اضغط على المغير
تم تجهيز بعض المحولات بمغير الصنبور، والذي يسمح بتعديل نسبة الدوران بين اللفات الأولية والثانوية. تتيح هذه الميزة للمحول الحفاظ على جهد الخرج المطلوب حتى مع اختلاف جهد الدخل.
البطانات
البطانات المحولات عبارة عن عوازل تسمح بمرور كابلات الجهد العالي من خزان المحولات إلى العالم الخارجي دون المساس بالعزل أو السلامة.
نظام التبريد
تعتمد المحولات المغمورة بالزيت على خصائص التبريد للزيت العازل لتبديد الحرارة المتولدة أثناء التشغيل. يمكن أن تتراوح أنظمة التبريد من دوران الهواء الطبيعي البسيط إلى أنظمة تدفق الزيت القسري المعقدة المزودة بمبادلات حرارية.
حافظة الزيت والمتنفس
مع تغير درجة حرارة المحول، يتوسع حجم الزيت أو ينكمش. يستوعب خزان الحفظ هذه التغيرات في الحجم ويمنع الزيت من الهروب أو السحب إلى المحول. يعمل جهاز التنفس المجفف على حماية الزيت من دخول الرطوبة عبر فتحة خزان الحفظ.
جهاز تخفيف الضغط
لمنع الضرر الناتج عن تراكم الضغط الزائد داخل خزان المحولات، يتم تضمين جهاز تخفيف الضغط. يعمل على تنفيس الضغط الزائد بأمان في حالة حدوث حادث ارتفاع درجة حرارة الزيت أو تكوين الغاز داخل المحول.
السائل العازل (الزيت العازل)
يعمل الزيت المعدني كسائل عازل أساسي في المحولات المغمورة بالزيت. إنه يوفر إمكانيات العزل، التبريد، والتبريد بالقوس الكهربائي. يجب أن يفي الزيت بمعايير نقاء معينة لضمان التشغيل الموثوق.
كتل طرفية
توفر الكتل الطرفية اتصالات آمنة لأسلاك الإدخال والإخراج للمحول. وهي مصممة لتحمل الضغوط الميكانيكية والكهربائية لبيئة التشغيل.
كيفية صيانة المحولات المغمورة بالزيت
الفحص العيني
تحقق بانتظام من الحالة المادية للمحول، بما في ذلك الخزان والبطانات ومغير الصنبور (إن وجد) ونظام التبريد. ابحث عن علامات التسرب أو الصدأ أو التلف. تأكد من تثبيت جميع المكونات بشكل آمن وأنه لا توجد نباتات قريبة يمكن أن تشكل خطر الحريق.
تحليل الزيت
- إجراء عينات الزيت الدورية لتقييم صحة المحول. يجب أن تتضمن الاختبارات رقم الحمض، وقوة العزل الكهربائي، ومحتوى الرطوبة، والغازات الذائبة للكشف عن الأخطاء الأولية والمشكلات المحتملة قبل تفاقمها.
اختبار الضغط
قم بإجراء اختبارات الضغط على خزان الخزان للتأكد من أن أجهزة تخفيف الضغط تعمل بشكل صحيح وأن الخزان يمكنه التعامل مع تغيرات الضغط المتوقعة.
استبدال جهاز التنفس
استبدل جهاز التنفس المجفف عندما يصبح مشبعًا لمنع دخول الرطوبة إلى خزان الحفظ.
المراقبة الحرارية
مراقبة درجة حرارة المحول باستخدام أجهزة استشعار مدمجة أو خارجية. يمكن أن تشير الحرارة المفرطة إلى التحميل الزائد أو ضعف التبريد أو الفشل الوشيك لللفات.
اختبارات السلامة الميكانيكية
تأكد من أن جميع الأجزاء المتحركة للمحول، مثل المراوح والمضخات ومبدلات الصنبور، سليمة ميكانيكيًا ومشحمة بشكل صحيح.
التنظيف الروتيني
حافظ على نظافة الجزء الخارجي من المحول لمنع تلوث نظام العزل والتبريد. قم بإزالة الحطام وتأكد من عدم انسداد فتحات التهوية.
إدارة الأحمال
مراقبة وإدارة حمل المحول لمنع التحميل الزائد، مما قد يؤدي إلى ارتفاع درجة الحرارة وتقليل العمر المتوقع.
جداول الصيانة الدورية
قم بوضع جدول صيانة يتضمن جميع الفحوصات والاختبارات اللازمة بناءً على توصيات الشركة المصنعة وتاريخ تشغيل المحول.
اجراءات وقائية
قم بتنفيذ تدابير وقائية مثل دورة الأحمال لتجنب الحمل الزائد المستمر وتقلبات درجات الحرارة التي قد تؤدي إلى الضغط على نظام العزل.
التوثيق وإعداد التقارير
احتفظ بسجلات مفصلة لجميع أنشطة الصيانة، بما في ذلك التواريخ والنتائج والإجراءات التصحيحية المتخذة. تعتبر هذه الوثائق ضرورية لتتبع صحة المحول وللرجوع إليها في المستقبل.
تدريب الموظفين
تأكد من أن الموظفين المسؤولين عن صيانة المحولات مدربون تدريباً كافياً على الإجراءات المناسبة وبروتوكولات السلامة.
كيف يعمل المحول المغمور بالزيت
المحول المغمور بالزيت هو جهاز كهربائي ثابت ينقل الطاقة الكهربائية بكفاءة بين دائرتين أو أكثر من خلال الحث الكهرومغناطيسي. وهو يعمل على مبدأ قانون فاراداي للحث الكهرومغناطيسي، حيث يؤدي تغير المجالات المغناطيسية إلى إحداث قوة دافعة كهربائية (EMF) في الموصل. وفيما يلي نظرة مفصلة على كيفية عملها:
الإثارة المتعرجة الأولية:يتم تطبيق الطاقة الكهربائية من المصدر على الملف الأولي للمحول، والذي عادة ما يكون عبارة عن ملف من الأسلاك ملفوف حول القلب. عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يخلق مجالًا مغناطيسيًا متناوبًا سريعًا في القلب.
الفيض المغناطيسي:يتكون القلب من مادة مغناطيسية حديدية، مثل فولاذ السيليكون، والتي تعمل على توجيه التدفق المغناطيسي وتركيزه. تمر خطوط التدفق المغناطيسي عبر القلب وترتبط باللفات.
emf المستحث في اللف الثانوي:نظرًا للمجال المغناطيسي المتغير الناتج عن التيار المتردد في الملف الأولي، يتم تحفيز المجالات الكهرومغناطيسية في الملف الثانوي، وهو أيضًا عبارة عن ملف من الأسلاك ملفوف حول نفس القلب. يعتمد حجم المجال الكهرومغناطيسي المستحث في الملف الثانوي على عدد لفات السلك في الملف ومعدل تغير التدفق المغناطيسي.
نسبة التحول:تحدد نسبة عدد اللفات في الملف الأولي إلى الملف الثانوي نسبة جهد الدخل (الجهد الأساسي) إلى جهد الخرج (الجهد الثانوي). رياضياً، يتم التعبير عن ذلك بنسبة اللفات (Np/Ns)، حيث Np هو عدد اللفات في المرحلة الابتدائية وNs هو عدد اللفات في المرحلة الثانوية.
نقل الطاقة:لا يقوم المحول برفع الجهد أو خفضه فحسب، بل يحافظ أيضًا على مستوى الطاقة عبر كلا الملفين، مع الالتزام بمبدأ الحفاظ على الطاقة. ومع ذلك، بسبب الفقد داخل المحول، فإن خرج الطاقة الفعلي في الملف الثانوي أقل قليلاً من مدخلات الطاقة في الملف الأولي.
التبريد بالزيت العازل:يتم غمر اللفات والقلب في الزيت، مما يخدم أغراضًا متعددة. يعمل بمثابة عازل كهربائي لمنع الانحناء والدوائر القصيرة بين اللفات. بالإضافة إلى ذلك، فإنه يمتص الحرارة الناتجة عن المقاومة الكهربائية داخل اللفات وعن طريق التباطؤ وفقدان التيار الدوامي في القلب. يدور الزيت داخل نظام تبريد، مدعومًا غالبًا بالمراوح أو المضخات، لتبديد هذه الحرارة بشكل فعال.
ميزات السلامة:تم تجهيز المحولات بميزات السلامة مثل أجهزة تخفيف الضغط وخزانات الحفظ للتعامل مع أي حالات غير طبيعية، مثل ارتفاع درجة الحرارة أو تمدد الزيت بسبب التغيرات في درجات الحرارة.
يستخدم المحول المغمور بالزيت مبادئ الحث الكهرومغناطيسي لتحويل الطاقة الكهربائية عند مستوى جهد إلى آخر، مع الحفاظ على مستوى الطاقة، ويستخدم خصائص العزل والتبريد للزيت لضمان التشغيل الآمن والفعال.
كيفية اختيار المحولات المغمورة بالزيت
تقييم القوة:تحديد الطاقة الإجمالية (بالكيلو فولت أمبير أو MVA) المطلوب نقلها عبر المحول. يجب أن تأخذ هذه القيمة في الاعتبار ذروة الطلب على الحمل الذي ستخدمه، مع الأخذ في الاعتبار التوسعات المستقبلية أو الأحمال الإضافية.
تقييمات الجهد:حدد مستويات الجهد الأولية (الإدخال) والثانوية (الإخراج) المطلوبة. يجب أن يكون للمحول تصنيف يتوافق أو يتوافق مع جهد التغذية والحمل.
نوع الاتصال:حدد نوع الاتصال (Delta، Wye، أو Zigzag) لكل من الملفات الأولية والثانوية، مما يؤثر على علاقة الطور وتأريض الفولتية.
نسبة المنعطفات:احسب نسبة المنعطفات المثالية بناءً على متطلبات الترقية المطلوبة (زيادة الجهد) أو متطلبات التنحي (تقليل الجهد).
مستوى المعاوقة:ضع في اعتبارك المعاوقة (النسبة المئوية) للمحول، والتي تؤثر على قدرة تحمل الدائرة القصيرة وتؤثر على تنظيم الجهد في ظل ظروف الحمل المختلفة.
درجة العزل:اختر مستوى العزل المناسب لضمان عمل المحول ضمن نطاق درجة الحرارة المقبولة وله عمر افتراضي طويل.
نظام التبريد:حدد نظام تبريد مناسب للبيئة وملف التحميل. على سبيل المثال، قد يكون هناك حاجة إلى نظام تبريد بمروحة أو نظام تبريد بالرادياتير للأحمال الأعلى أو درجات الحرارة المحيطة.
جودة الزيت ومعالجته:اختر الزيت العازل عالي الجودة مع إجراءات الصيانة والاختبار المنتظمة لضمان طول العمر والموثوقية.
ميزات السلامة:تأكد من أن المحول مجهز بميزات السلامة مثل مرحلات Buchholz وصمامات تخفيف الضغط وخزانات الزيت لمنع الحوادث وحماية المعدات.
الظروف البيئية:عامل في الاعتبارات البيئية مثل الارتفاع والرطوبة ودرجة الحرارة المحيطة، والتي قد تؤثر على أداء المحول وعوامل التدهور.
التدقيق المطلوب:تأكد من أن المحول يلتزم بالمعايير والشهادات والمتطلبات التنظيمية الوطنية والدولية ذات الصلة.
سمعة المورد والشركة المصنعة:اختر موردًا ومصنعًا حسن السمعة يقدم منتجات عالية الجودة ودعمًا جيدًا لما بعد البيع وضمانًا.
تحليل التكاليف والفوائد:قارن التكلفة الأولية للمحول بعمره المتوقع وتكاليف الصيانة وكفاءته لاتخاذ قرار اقتصادي مستنير.
المتطلبات الخاصة بالموقع:معالجة أي قيود خاصة بالموقع مثل توفر المساحة والوصول للصيانة ومتطلبات التثبيت.
الشهادات
مصنعنا
تضم مجموعة Yawei أكثر من 180 شخصًا هندسيًا وفنيًا، وأكثر من 1200 موظف، وتغطي مساحة قدرها 240,000 مترًا مربعًا.
لدينا قدرة إنتاجية قوية وقمنا ببناء فريق تسويق عالي الكفاءة. تشمل المنتجات محولات الجهد العالي للغاية 110 كيلو فولت-3-5220 كيلو فولت و500 كيلو فولت، ومحولات النوع الجاف 35 كيلو فولت أو أقل، والمحولات المغمورة بالزيت، والمحولات المعدنية غير المتبلورة، ومحولات الطاقة الجديدة لتخزين طاقة الرياح والطاقة الشمسية، والمحطات الفرعية الجاهزة والمحولات الخاصة مثل المفاعلات ومحولات الأفران الكهربائية ومحولات المعدل ومحولات التعدين ومحولات الانقسام ومحولات تحويل الطور بمواصفات مختلفة. من أجل ضمان تنفيذ التصميم المتقدم وتكنولوجيا التصنيع، تم استبدال بعض المعدات الرئيسية والقوالب والأدوات وتحسينها بأحدث التقنيات لتلبية متطلبات جودة المنتج.
التعليمات
س: ما هو المحول المغمور بالزيت؟
س: لماذا يستخدم الزيت في المحولات؟
س: ما هو الزيت النموذجي المستخدم في المحولات؟
س: ما هي مدة صلاحية المحولات المغمورة بالزيت؟
س: كيف يتم اختبار زيت المحولات؟
س: كيف تقوم بتنظيف زيت المحولات؟
س: ما هو الغرض من خزانات الحفظ؟
س: ما الفرق بين المحول الجاف والمحول المغمور بالزيت؟
س: هل يمكن استخدام المحول المغمور بالزيت في الهواء الطلق؟
س: كيف يمكنك صيانة المحول المغمور بالزيت؟
س: هل المحولات المغمورة بالزيت تحتاج إلى تهوية؟
س: كيف تتخلص من زيت المحولات؟
س: ما هي مميزات استخدام المحولات المغمورة بالزيت؟
س: ما الفرق بين الزيوت المعدنية والزيوت الاصطناعية في المحولات؟
س: كيف يتم قياس كفاءة المحول المغمور بالزيت؟
س: ما معنى kVA في المحولات؟
س: هل يمكن للمحولات خفض التيار وكذلك الجهد؟
س: ما هو دور مغير الصنبور في المحول؟
س: هل المحولات المغمورة بالزيت صديقة للبيئة؟
س: ما هي وظيفة المحول المملوء بالزيت؟
