ما هي وظيفة مغير الصنبور في محول منغمس في الزيت؟

في عالم أنظمة الطاقة الكهربائية ، تلعب المحولات التي تعاني من النفط دورًا محوريًا في ضمان انتقال وتوزيع الكهرباء الفعال والموثوق. بصفتي موردًا رائدًا للمحولات التي تم تحريكها للنفط ، فقد شهدت بشكل مباشر أهمية كل مكون داخل هذه المحولات ، وخاصة مغير الصنبور. في هذه المدونة ، سوف أتغلب على وظيفة مغير الصنبور في محول محول للزيت وشرح سبب كونه جزءًا لا غنى عنه من محولات الطاقة لدينا.

فهم المحولات المملوءة بالزيت

قبل أن نستكشف دور مغير الصنبور ، دعونا نفهم بإيجاز ماهية المحول المملوء بالزيت. المحول المملوء بالزيت هو نوع من المحولات التي تستخدم الزيت كوسيلة مبرد وعزل. يساعد الزيت على تبديد الحرارة المتولدة أثناء تشغيل المحول ويوفر عزلًا كهربائيًا بين اللفات والمكونات الأخرى. تستخدم هذه المحولات على نطاق واسع في توليد الطاقة ونقل النقل والتوزيع بسبب كفاءتها العالية والموثوقية وعمر الخدمة الطويل.

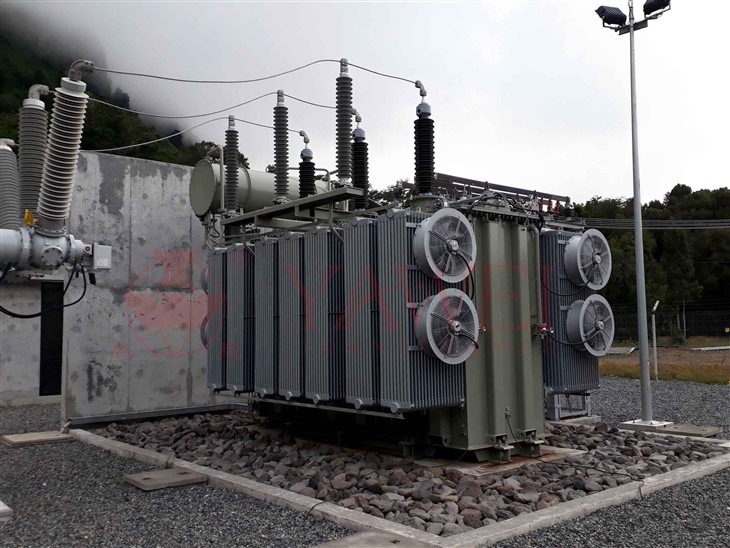

في شركتنا ، نقدم مجموعة واسعة من المحولات التي تم تحريكها للنفط ، بما في ذلك50000KVA 50MVA 115KV تنطلق مع OLTC إلى 23KV محولات المحطة الفرعية ثلاثية الطورو125MVA 138KV 24.94KV التنحي لأسفل المحول. ملكنامحولات الطاقةتم تصميمها لتلبية الاحتياجات المتنوعة لعملائنا ، من التطبيقات الصناعية الصغيرة إلى مشاريع شبكة الطاقة على نطاق واسع.

دور تغيير الصنبور

يعد مغير TAP مكونًا حاسمًا في محول محول للزيت يسمح بتعديل نسبة دوران المحول. نسبة المنعطفات هي نسبة عدد المنعطفات في اللف الابتدائي إلى عدد المنعطفات في اللف الثانوي. عن طريق تغيير نسبة المنعطفات ، يمكن لمغير الصنبور ضبط جهد إخراج المحول للتعويض عن الاختلافات في متطلبات الجهد أو التحميل.

هناك نوعان رئيسيان من مغيرات الصنبور: مغيرات الصنبور على التحميل (OLTC) ومغيرات الصنبور خارج التحميل (OLTC). يمكن تشغيل مغيرات الصنبور على التحميل أثناء تنشيط المحول ، مما يسمح بتنظيم الجهد المستمر دون مقاطعة مصدر الطاقة. من ناحية أخرى ، تتطلب مغيرات الصنبور خارج التحميل أن يتم إلغاء تنشيط المحول قبل تغيير الصنبور.

تنظيم الجهد

واحدة من الوظائف الأساسية لمغير الصنبور هي تنظيم جهد الخرج للمحول. في نظام الطاقة ، يمكن أن يختلف جهد الإدخال بسبب عوامل مثل التغييرات في الحمل ، أو الاختلافات في سعة التوليد ، أو الأعطال في خطوط النقل. يمكن أن يكون لتغيرات الجهد هذه تأثير كبير على أداء وعمر المعدات الكهربائية المتصلة بنظام الطاقة.

يسمح تغيير الصنبور للمحول بضبط جهد الإخراج الخاص به للحفاظ على مستوى الجهد المستقر عند الحمل. على سبيل المثال ، إذا انخفض جهد الإدخال ، يمكن أن يزيد مغير TAP من نسبة المنعطفات من المحول لزيادة جهد الخرج. على العكس ، إذا زاد جهد الإدخال ، يمكن أن يقلل مغير TAP من نسبة المنعطفات لتقليل جهد الخرج. يساعد ذلك في ضمان أن المعدات الكهربائية المتصلة بنظام الطاقة تتلقى إمدادات جهد ثابتة ومستقرة ، وهو أمر ضروري لتشغيله المناسب.

إدارة الحمل

بالإضافة إلى تنظيم الجهد ، يلعب Changer أيضًا دورًا مهمًا في إدارة الحمل. في نظام الطاقة ، يمكن أن يختلف الحمل بشكل كبير طوال اليوم ، اعتمادًا على عوامل مثل الوقت من اليوم والموسم ونوع الصناعة. خلال فترات الحمل العالي ، يزداد الطلب على الكهرباء ، مما قد يتسبب في انخفاض الجهد. على العكس ، خلال فترات الحمل المنخفض ، ينخفض ​​الطلب على الكهرباء ، مما قد يتسبب في ارتفاع الجهد.

يسمح تغيير الصنبور للمحول بضبط جهد الإخراج الخاص به لمطابقة متطلبات الحمل. على سبيل المثال ، خلال فترات الحمل العالي ، يمكن لمغير الصنبور زيادة جهد الخرج للتعويض عن انخفاض الجهد. على العكس ، خلال فترات الحمل المنخفض ، يمكن أن يقلل مغير TAP من جهد الخرج لمنع الجهد الزائد. هذا يساعد على تحسين أداء نظام الطاقة وتقليل فقدان الطاقة.

حماية الصدع

وظيفة أخرى مهمة لمغير الصنبور هي توفير حماية للخطأ. في نظام الطاقة ، يمكن أن تحدث العيوب لأسباب مختلفة ، مثل الدوائر القصيرة أو ضربات البرق أو فشل المعدات. يمكن أن تسبب هذه الأعطال زيادة مفاجئة في التيار والجهد ، والتي يمكن أن تلحق الضرر بالمحول والمعدات الكهربائية الأخرى.

يمكن استخدام مغير TAP لعزل القسم الخاطئ لنظام الطاقة وحماية المحول من التلف. على سبيل المثال ، في حالة حدوث خطأ في اللف الثانوي للمحول ، يمكن استخدام مغير الصنبور لفصل اللف الثانوي عن نظام الطاقة ومنع تيار الصدع من التدفق عبر المحول. هذا يساعد على تقليل الضرر الناجم عن الخطأ وضمان سلامة وموثوقية نظام الطاقة.

فوائد استخدام مغير الصنبور في محول مملوء بالزيت

يوفر استخدام مغير TAP في محول معتمد من الزيت العديد من الفوائد ، بما في ذلك:

• تحسين جودة الجهد:من خلال تنظيم جهد الخرج للمحول ، يساعد تغيير الصنبور على تحسين جودة الجهد عند الحمل. هذا يضمن أن المعدات الكهربائية المتصلة بنظام الطاقة تتلقى إمدادات الجهد الثابتة والمستقرة ، وهو أمر ضروري لتشغيله المناسب.
• إدارة الحمل المعززة:يسمح تغيير الصنبور للمحول بضبط جهد الإخراج الخاص به لمطابقة متطلبات الحمل. هذا يساعد على تحسين أداء نظام الطاقة وتقليل فقدان الطاقة.
• زيادة التسامح مع الخطأ:يمكن استخدام مغير TAP لعزل القسم الخاطئ لنظام الطاقة وحماية المحول من التلف. هذا يساعد على تقليل الضرر الناجم عن الخطأ وضمان سلامة وموثوقية نظام الطاقة.
• عمر المحول الممتد:من خلال تنظيم جهد الخرج وتوفير حماية الأعطال ، يساعد تغيير الصنبور على تقليل الإجهاد على المحول وتمديد عمره. هذا يمكن أن يؤدي إلى وفورات كبيرة في التكاليف لمشغل نظام الطاقة.

خاتمة

في الختام ، يعد مغير TAP مكونًا حاسمًا في محول محول للزيت يلعب دورًا حيويًا في ضمان التشغيل الفعال والموثوق لنظام الطاقة. بصفتنا موردًا رائدًا للمحولات التي تم تحريكها للنفط ، نتفهم أهمية توفير مغيرات الصنبور عالية الجودة التي تلبي الاحتياجات المتنوعة لعملائنا. تم تجهيز محولاتنا بمغيرات الصنبور الحديثة التي توفر تنظيمًا دقيقًا للجهد ، وإدارة الحمل المحسّنة ، وحماية الصدع الموثوقة.

إذا كنت في السوق لمحول محول للنفط ، فإننا ندعوك للاتصال بنا لمناقشة متطلباتك المحددة. سيعمل فريق الخبراء معك لتحديد المحول الصحيح والنقر على المغير لتطبيقك وتزويدك بالدعم والخدمة التي تحتاجها لضمان أدائها الأمثل. دعونا نعمل معًا لبناء نظام طاقة أكثر كفاءة وموثوقية.

مراجع

• أنظمة الطاقة الكهربائية: مقدمة مفاهيمية من قبل محمد E. Hawary
• تحليل نظام الطاقة وتصميمه من قبل J. Duncan Glover ، Mulukutla S. Sarma ، وتوماس J. Overbye
• هندسة المحولات: التصميم والتكنولوجيا والتشخيص بواسطة GK Dubey
