ما هو اختبار الدائرة القصير لمحول محول وسادة؟

ما هو اختبار الدائرة القصير لمحول محول وسادة؟

كمورد للمحولات المثبتة على وسادة ، شاهدت بشكل مباشر أهمية ضمان موثوقية وسلامة هذه الأجهزة الكهربائية الحاسمة. أحد الاختبارات الرئيسية في تقييم أداء المحول المثبت على وسادة هو اختبار الدائرة القصير. في هذه المدونة ، سوف أتغذى على ما هو اختبار الدائرة القصير لمحول محول وسادة ، وأهميته ، وعملية الاختبار ، وآثاره على المستخدمين.

فهم المحولات المثبتة على وسادة

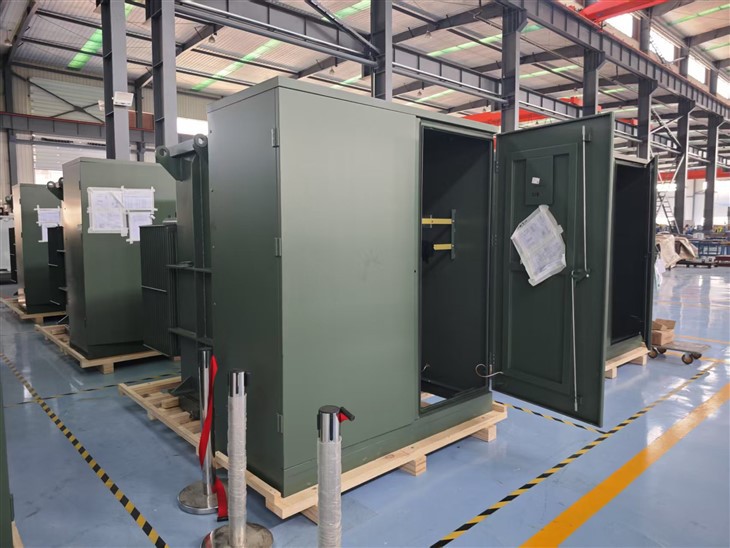

قبل أن نغوص في اختبار الدائرة القصير ، دعونا نفهم بإيجاز ماهية المحولات المثبتة على وسادة. المحولات المثبتة على وسادة هي وحدات محتوى ذاتية يتم تثبيتها عادة على وسادة خرسانية على مستوى الأرض. يتم استخدامها بشكل شائع في شبكات التوزيع للانحناء في الكهرباء عالية الجهد إلى جهد أقل مناسبة للاستخدام في المناطق التجارية والصناعية والسكنية. تقدم شركتنا مجموعة واسعة من المحولات المثبتة على وسادة ، بما في ذلكمحول جبل وسادة 2500 كيلو فولتو25 كيلو فول في المرحلة الواحدة لأسفل محول مركب اللوحة، والتي تم تصميمها لتلبية متطلبات الطاقة المختلفة.

ما هو اختبار الدائرة القصير؟

اختبار الدائرة القصير لمحول محول من وسادة هو نوع من الاختبارات الكهربائية المستخدمة لتحديد مقاومة المحول ، وخسائر النحاس ، والقدرة على تحمل التيارات القصيرة. في اختبار الدائرة القصير ، يكون اللف الثانوي للمحول قصيرًا - ويتم تطبيق الجهد المنخفض على اللف الأولي. يتم تعديل الجهد المطبق حتى يتدفق التيار المقنن عبر اللف الأولي.

يحاكي هذا الاختبار حالة خطأ حيث تحدث دائرة قصيرة في النظام الكهربائي المتصل بالمحول. من خلال إخضاع المحول لمثل هذا الاختبار ، يمكننا تقييم أدائه في ظل ظروف غير طبيعية والتأكد من أنه يمكنه التعامل مع الضغوط الميكانيكية والحرارية المرتبطة بالتيارات القصيرة للدوائر.

أهمية اختبار الدائرة القصير

1. تحديد المعاوقة: مقاومة المحول هي معلمة حاسمة تؤثر على تدفق التيارات القصيرة في الجهاز الكهربائي. تعني المعاوقة المنخفضة أن المحول يمكن أن يوفر تيار الدائرة القصير ، والذي يمكن أن يكون مفيدًا في بعض الحالات ولكنه قد يشكل أيضًا خطرًا على المعدات الكهربائية المتصلة به. من خلال إجراء اختبار دائرة قصيرة ، يمكننا قياس مقاومة المحول المثبت على وسادة بدقة والتأكد من تلبية مواصفات التصميم.
2. قياس خسائر النحاس: تحدث خسائر النحاس في لفات المحول بسبب مقاومة الموصلات النحاسية. هذه الخسائر تتناسب مع مربع التيار المتدفق من خلال اللفات. أثناء اختبار الدائرة القصير ، يكون الجهد المطبق منخفضًا ، ويتم تبديد معظم مدخلات الطاقة كخسائر نحاسية. من خلال قياس إدخال الطاقة أثناء الاختبار ، يمكننا حساب خسائر النحاس للمحول ، والتي تعتبر مهمة لتقييم كفاءته.
3. تقييم القدرة على مقاومة الدائرة القصير: يجب أن تكون المحولات المثبتة على وسادة قادرة على تحمل التيارات القصيرة - دون تعاني من أضرار جسيمة. يساعدنا اختبار الدائرة القصير في تقييم السلامة الميكانيكية والحرارية للمحول في ظل ظروف الدائرة القصيرة. إذا فشل المحول في اختبار الدائرة القصير ، فقد يشير إلى عيوب التصميم أو عيوب التصنيع التي تحتاج إلى معالجة قبل وضع المحول في الخدمة.

عملية اختبار الدائرة القصيرة

يتضمن اختبار الدائرة القصير للمحول المثبت على وسادة الخطوات التالية:

1. تحضير: يتم فصل المحول أولاً عن النظام الكهربائي ويتم تفتيشه بدقة لأي ضرر أو عيوب مرئية. يتم بعد ذلك لف اللف الثانوي قصيرًا باستخدام أجهزة Circuiting القصيرة المناسبة.
2. تطبيق الجهد: يتم تطبيق الجهد المنخفض على اللف الابتدائي باستخدام مصدر جهد متغير. يتم زيادة الجهد تدريجيا حتى يتدفق التيار المقنن عبر اللف الابتدائي. يتم قياس قيم التيار والجهد بعناية باستخدام الأدوات المعايرة.
3. جمع البيانات: أثناء الاختبار ، تتم مراقبة وتسجيل المعلمات المختلفة مثل التيار والجهد ومدخل الطاقة بشكل مستمر. يتم استخدام هذه البيانات لحساب المعاوقة ، وخسائر النحاس ، وغيرها من معلمات الأداء للمحول.
4. ما بعد - فحص الاختبار: بعد اكتمال الاختبار ، يتم فحص المحول مرة أخرى للتحقق من أي علامات على الضرر أو ارتفاع درجة الحرارة. إذا تم اكتشاف أي مشاكل ، فقد تكون هناك حاجة إلى مزيد من التحقيقات لتحديد السبب الجذري واتخاذ الإجراءات التصحيحية المناسبة.

الآثار المترتبة على النهاية - المستخدمين

بالنسبة إلى نهاية المحولات المثبتة على وسادة ، فإن نتائج اختبار الدائرة القصير لها آثار مهمة:

1. أمان: محول يجتاز اختبار الدائرة القصير أكثر عرضة للعمل بأمان في ظل ظروف طبيعية وغير طبيعية. هذا يقلل من خطر الحوادث الكهربائية ، مثل الحرائق والانفجارات ، والتي يمكن أن تشكل تهديدًا كبيرًا للموظفين والممتلكات.
2. مصداقية: المحولات ذات القدرات القصيرة ذات الدائرة القصيرة القصيرة - تكون أكثر موثوقية وأقل عرضة للفشل بسبب أخطاء الدائرة القصيرة. هذا يضمن إمدادات طاقة مستقرة ويقلل من التوقف عن العمل ، وهو أمر بالغ الأهمية للتطبيقات التجارية والصناعية.
3. امتثال: تتطلب العديد من المعايير واللوائح الكهربائية محولات مثبتة على وسادة الخضوع للاختبار القصيرة للدوائر لضمان الامتثال لمتطلبات السلامة والأداء. من خلال شراء المحولات التي اجتازت اختبار الدائرة القصير ، يمكن للمستخدمين التأكد من أنهم يستخدمون معدات تلبي المعايير اللازمة.

لماذا نختار المحولات المحمولة على وسادة

في شركتنا ، نحن ملتزمون بتوفير محولات عالية الجودة مثبتة على الجودة والتي تلبي معايير الصناعة الأكثر صرامة. جميع محولاتنا ، بما في ذلكمحولات محمولة وسادة، يخضع للاختبار القصيرة الصارمة للدوائر لضمان موثوقيتها وسلامتها. يستخدم فريقنا الهندسي ذي الخبرة حالة - من - معدات الاختبار الفنية وتقنيات لقياس معلمات الأداء للمحولات بدقة وتحديد أي مشكلات محتملة.

بالإضافة إلى تركيزنا على الجودة ، نقدم أيضًا خدمة عملاء ممتازة ودعم فني. نعمل عن كثب مع عملائنا لفهم متطلباتهم المحددة ونقدم حلولًا مخصصة تلبي احتياجاتهم. سواء كنت بحاجة إلى محول صغير للمقياس للتطبيق السكني أو محول سعة كبير لمشروع صناعي ، لدينا الخبرة والموارد اللازمة لتقديم المنتج المناسب.

اتصل بنا للمشتريات

إذا كنت مهتمًا بشراء المحولات المثبتة على وسادة أو لديك أي أسئلة حول منتجاتنا ، فنحن نشجعك على الاتصال بنا لمناقشات المشتريات. فريق المبيعات لدينا مستعد لمساعدتك في اختيار المحولات الأنسب لتطبيقك وتزويدك بمعلومات منتج مفصلة وأسعار مفصلة. نتطلع إلى فرصة العمل معك وتلبية احتياجات الطاقة الكهربائية.

مراجع

• أنظمة الطاقة الكهربائية: تحليل وتصميم J. Duncan Glover ، Mulukutla S. Sarma ، و Thomas J. Overbye.
• هندسة المحولات: التصميم والتكنولوجيا والتشخيصات بواسطة GS Mudgal و SK Gupta.
• IEEE Standard C57.12.28 - المتطلبات القياسية لـ PAD - مثبتة ، مجزأة - نوع ، تبريد ذاتي ، ثلاثة محولات توزيع الطور ، 500 كيلو فولت أمبير وأصغر ؛ ارتفاع الجهد ، 34 500 GRDY/19 920 فولت وما يليه ؛ الجهد المنخفض ، 480y/277 فولت وأقل.
