كيفية تركيب محولات التوزيع
كمورد لمحولات التوزيع، فإنني أفهم أهمية عملية التثبيت المناسبة. لا يضمن محول التوزيع المثبت جيدًا توزيع الطاقة بكفاءة فحسب، بل يعمل أيضًا على إطالة عمر المعدات. في هذه المدونة، سأرشدك خلال خطوات تركيب محولات التوزيع.
الاستعدادات قبل التثبيت
قبل البدء في التثبيت الفعلي، هناك العديد من الخطوات التحضيرية الحاسمة. أولا، تحتاج إلى اختيار الموقع المناسب. يجب أن تكون المنطقة جيدة التهوية لمنع ارتفاع درجة حرارة المحول. كما يجب أن يكون بعيداً عن المواد القابلة للاشتعال ومصادر الرطوبة الزائدة. بالإضافة إلى ذلك، يجب أن تكون الأرض مستوية وقوية بما يكفي لتحمل وزن المحول.

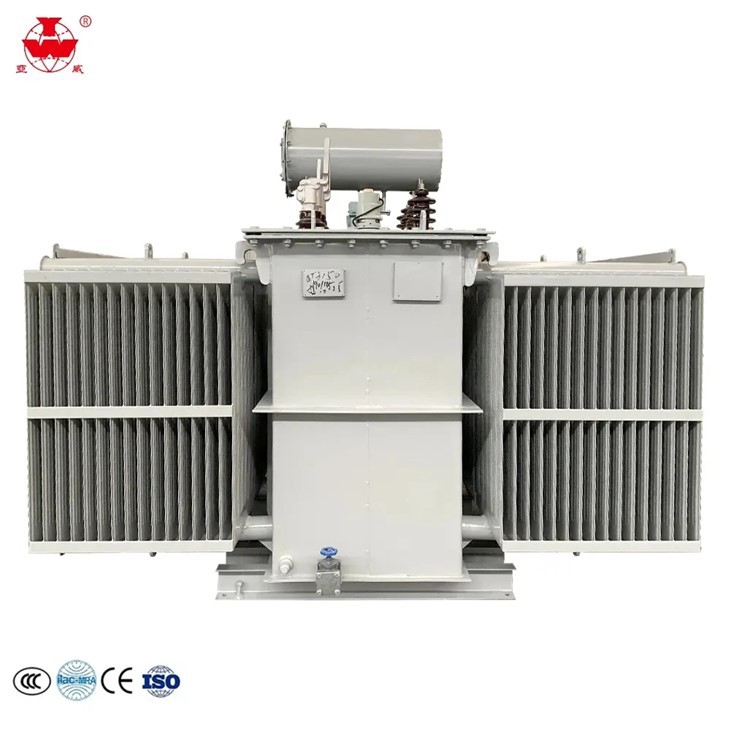

يجب عليك أيضًا التحقق من مواصفات المحول. تأكد من مطابقته للمتطلبات الكهربائية للنظام. على سبيل المثال، إذا كنت تتعامل مع500KVA 22.9KV محول التوزيع التنحي ثلاثي الطورتأكد من أن مستويات جهد الإدخال والإخراج متوافقة مع شبكة الكهرباء والأحمال المتصلة.
فحص المحول عند الوصول. ابحث عن أي ضرر واضح أثناء النقل، مثل الخدوش أو التسريبات أو المكونات السائبة. افحص مستوى الزيت إذا كان محولًا مملوءًا بالزيت. إذا كانت هناك أية مشكلات، فاتصل بالمورد على الفور.
تركيب الأساس
بمجرد تحديد الموقع، فإن الخطوة التالية هي بناء الأساس المناسب. يجب أن يكون الأساس مصنوعاً من الخرسانة وأن يكون له أبعاد مناسبة حسب حجم المحول. تدعيم الخرسانة بقضبان فولاذية لضمان قوتها.
ضع علامة على موضع المحول على الأساس بدقة. استخدم البراغي أو ألواح التثبيت لتثبيت المحول على الأساس. سيؤدي ذلك إلى منع أي حركة أثناء التشغيل، مما قد يؤدي إلى ضغط ميكانيكي وأضرار محتملة.
التوصيلات الكهربائية
تعد التوصيلات الكهربائية المناسبة أمرًا حيويًا للتشغيل الآمن والفعال لمحول التوزيع. ابدأ بتوصيل جانب الجهد العالي. استخدم الكابلات المناسبة ذات تصنيف العزل والسعة الصحيحين. تأكد من أن التوصيلات محكمة وخالية من أي تآكل.
على الجانب ذو الجهد المنخفض، قم بتوصيل الكابلات بالحمل. مرة أخرى، تأكد من أن الاتصالات آمنة. استخدم عروات الكابلات المناسبة لحجم الكابل وأطراف المحولات. من المهم أيضًا اتباع معايير ترميز الألوان للكابلات لتجنب أي ارتباك.
قم بتركيب مانعات الصواعق على جانبي الجهد العالي والجهد المنخفض. تعمل مانعات الصواعق على حماية المحول من ارتفاع الجهد الناتج عن البرق أو الاضطرابات الكهربائية الأخرى. قم بتوصيلها بشكل صحيح بالأرض وخطوط الجهد الخاصة بها.
تعبئة الزيت (إن أمكن)
بالنسبة للمحولات المملوءة بالزيت، يعد ملء الزيت خطوة حاسمة. أولاً، تأكد من أن الزيت نظيف ومن النوع الصحيح. استخدم نظام الترشيح لإزالة أي شوائب من الزيت قبل التعبئة.
املأ المحول ببطء لتجنب تكوين فقاعات هواء. مراقبة مستوى الزيت أثناء عملية التعبئة والتوقف عندما يصل إلى المستوى المناسب كما هو موضح في دليل المحول.
بعد التعبئة، تحقق من عدم وجود أي تسرب للزيت حول الحشيات والوصلات. قم بربط أي تركيبات فضفاضة إذا لزم الأمر.
الاختبار والتشغيل
بمجرد اكتمال التثبيت، حان الوقت لإجراء سلسلة من الاختبارات. ابدأ بالفحص البصري لجميع التوصيلات والمكونات للتأكد من أن كل شيء في مكانه الصحيح.
قم بإجراء اختبار المقاومة على اللفات للتحقق من وجود أي دوائر قصيرة أو دوائر مفتوحة. استخدم الميجر لقياس مقاومة العزل للملفات. قد تشير قيمة مقاومة العزل المنخفضة إلى وجود مشكلة في العزل.
قم بإجراء اختبار نسبة الدوران للتأكد من أن المحول يقوم برفع الجهد أو خفضه كما هو متوقع. يساعد هذا الاختبار على ضمان التشغيل الصحيح للمحول.
بعد نجاح جميع الاختبارات، يمكن تشغيل المحول. قم بتنشيط المحول تدريجياً، بدءاً بالجهد المنخفض ومن ثم زيادته إلى الجهد المقنن. مراقبة أداء المحول أثناء عملية التشغيل، بما في ذلك مستويات درجة الحرارة والجهد والتيار.
اعتبارات الصيانة والسلامة
تعد الصيانة المنتظمة ضرورية لأداء محولات التوزيع على المدى الطويل. قم بجدولة عمليات التفتيش الروتينية للتحقق من وجود أي علامات تآكل، مثل التوصيلات المفكوكة أو تسرب الزيت أو ارتفاع درجة الحرارة.
حافظ على منطقة المحول نظيفة وخالية من الحطام. قم بقص أي نباتات قريبة يمكن أن تتداخل مع تشغيل المحول.
تأكد من اتباع جميع احتياطات السلامة أثناء عمليات التثبيت والاختبار والصيانة. استخدم معدات الحماية الشخصية (PPE) مثل القفازات ونظارات السلامة والقبعات الصلبة.
في الختام، يعد تركيب محول التوزيع عملية معقدة تتطلب تخطيطًا وتنفيذًا دقيقًا. باتباع الخطوات الموضحة أعلاه، يمكنك ضمان التثبيت الناجح والتشغيل الموثوق للمحول. إذا كنت في السوق للحصول على جودة عاليةمحولات التوزيع، نحن هنا للمساعدة. منتجاتنا مثلمحول توزيع Yawei S11 1200KVA و1600KVA، مصممة لتلبية أعلى معايير الجودة والأداء. إذا كانت لديك أي أسئلة أو كنت مهتمًا بشراء محولات التوزيع الخاصة بنا، فلا تتردد في الاتصال بنا لإجراء مناقشة تفصيلية وحل مخصص لاحتياجات توزيع الطاقة الخاصة بك.
مراجع
- دليل توزيع الطاقة الكهربائية، بقلم جورج إي بيرجن وفيجاي فيتال.
- دليل تركيب وصيانة واختبار المحولات، الذي نشره معهد مهندسي الكهرباء والإلكترونيات (IEEE).
- الكود الكهربائي الوطني (NEC) للحصول على إرشادات حول التركيبات الكهربائية.
