أنواع عزل المحولات: الأفكار الرئيسية والصيانة

تعمل الكهرباء على تزويد عالمنا بالطاقة، وفي مركز هذا التدفق يوجد المحول. إنها تلعب دورًا مهمًا في تنظيم مستوى الجهد لضمان توزيع الطاقة بشكل آمن وفعال. تعتبر المحولات مهمة لشبكة الكهرباء وهي أساس أنظمة الطاقة التي تنقل الكهرباء من مولدات الطاقة إلى المستخدمين النهائيين-. جزء من هذه المحولات هي العوازل، مما يجعلها آمنة وفعالة للاستخدام. لا يقتصر العزل على تجنب الأعطال الكهربائية فحسب، بل يمكن أن يجعل المحول أكثر سهولة في التشغيل وأكثر متانة. سيعلمك هذا الدليل الأنواع المختلفة لعوازل المحولات بالإضافة إلى بعض الأجزاء الهيكلية للمحولات وبعض أساسيات الصيانة.

العزل على المحولات يخلق عائقا حتى لا يمس التيار الكهربائي باقي القطع الموصلة للمحولات. ويتأكد من أن المحول آمن، ويطيل عمره. العزل هو أكثر من مجرد وسيلة عازلة لفصل المواد الموصلة، فهو يتخذ أيضًا إجراءً مباشرًا في أدائه الحراري بالإضافة إلى الدعم الميكانيكي لمكون المحول. الآن دعونا نفكر في الأنواع الرئيسية لعزل المحولات وفوائدها وعيوبها الخاصة.

العزل السائل
الزيوت المعدنية: هو نوع من العوازل السائلة المعتادة. وهي معروفة بخاصية التبريد والدفء الجيدة. ويتم استخدامه على نطاق واسع لأنه يوصل الحرارة بشكل جيد ويمكن إبعاد التفريغ الكهربائي. ولكنها أيضًا قابلة للاشتعال ويمكن أن يكون لها تأثيرات بيئية، مما يعني أنه يجب علينا التعامل مع كيفية التعامل معها والتخلص منها.
سائل السيليكون: يتمتع بمقاومة أفضل للحريق من الزيوت المعدنية، ويستخدم بشكل شائع في الأماكن التي تتطلب متطلبات الوقاية من الحرائق. في درجات الحرارة المرتفعة يؤدي أداء أفضل بكثير. يتم أيضًا زيادة العمر الافتراضي وبالتالي لا يتعين علينا استبداله كثيرًا.
الزيوت القابلة للتحلل الحيوي: هي زيوت طبيعية وتحظى هذه الزيوت بشعبية كبيرة في الصناعة لأنها صديقة للبيئة- للغاية، فهي بديل مستدام للزيوت التقليدية التي تقلل من الأضرار البيئية وتتوافق مع اللوائح البيئية العالمية.

العزل الصلب
العزل الورقي: يستخدم الورق أحيانًا مع العوازل السائلة كشيء من شأنه أن يتحمل التيار الكهربائي. يتميز هيكله المعتمد على السليلوز- بالمرونة والمرونة مما يزيد من قوة العزل الكهربائي للمحولات.
لوح الضغط: نسخة أكثر كثافة من العزل الورقي المستخدم في تلك الأجزاء من المحول التي تتعرض لمزيد من الضغط. تم تحسين الدعم الميكانيكي مع هذا المنتج، مما يوفر مقاومة أكبر للضغوط الفيزيائية والحرارية. الضغط التشغيلي يتحمل.
الورق المشرب بالراتنج (RIP): يعطي قوة ميكانيكية أفضل ومقاومة للرطوبة وهو مشرب بالراتنج بحيث يصبح أكثر صلابة ومقاومة للرطوبة أفضل، مما يجعله مناسبًا لظروف أكثر قسوة.

عزل الغاز
غاز SF6: يوفر عزلًا جيدًا ويمنع الانحناء. يستخدم في محولات الجهد العالي لما له من خاصية جيدة. وعلى الرغم من فعاليته، إلا أن SF6 يتمتع بقدرة قوية على إحداث الاحترار العالمي، لذا فهو يبحث عن خيارات أكثر استدامة.

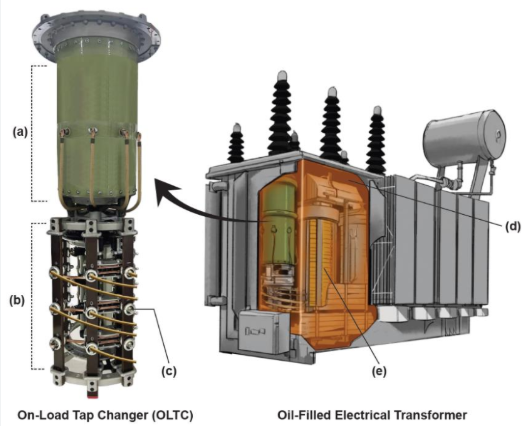

يحتوي المحول على هيكل يدعم وظيفته الرئيسية، وهي تحويل الجهد، وكذلك التأكد من أنه يعمل بشكل آمن وبكفاءة لفترة طويلة. يؤثر تصميم المحول واختيار المواد على أدائه وكفاءته وتشغيله الآمن. معرفة هذه الأجزاء مهمة عند محاولة تحسين المحولات.

اللب: عادة ما يكون اللب مصنوعًا من صفائح الفولاذ التصفيحية ويسمح للتدفق المغناطيسي بالمرور عبره. ويعمل تصميمه على الحد من فقدان الطاقة من خلال تقليص التيارات الدوامية والتباطؤ، وهو أمر أساسي لنقل الطاقة بشكل جيد.

اللفات: مصنوعة من النحاس أو الألومنيوم، واللفات هي ملفات من الأسلاك التي تحمل التيار الكهربائي. موقع وحجم تلك اللفات لهما تأثير على المحول. إنه يؤثر على المقاومة والحث وكذلك الكفاءة.

الخزان: الغلاف الخارجي للمحول والذي يحتوي على القلب والملفات. يحتوي على الزيت العازل ويبدد الحرارة أيضًا. يجب أن يكون الخزان قويًا بالنسبة للأشياء الموجودة في الداخل وألا يتعرض للأذى ويمكن أن يستمر المحول لفترة أطول.

البطانات: أجهزة معزولة (تسمح بمرور التوصيل الكهربائي عبر الخزان، ولكنها لا تزال معزولة). يمكنهم تحمل الضغط الكهربائي والميكانيكي، ويمنحونك مكانًا للدخول والخروج من أجل الأشياء الكهربائية.

يوجد عزل في جميع أنحاء المحول. يمكنه تجنب الدوائر القصيرة والقوس الكهربائي والتأكد من تدفق التيار الكهربائي من نقطة إلى أخرى ولن يؤدي إلى إتلاف المحول. يساعد العزل أيضًا في التحكم في درجة حرارة المحولات عن طريق تشتيت الحرارة التي يتم إنتاجها أثناء التشغيل. ومع ذلك فإن الصيانة على سلامة مسارها الكهربائي وأيضا مع الحفاظ على الحرارة والعزل يسمح لها بالعمل بأمان دون أي تعقيدات.

يجب التعامل مع عزل المحولات بدقة إذا كان الهدف هو إطالة عمر المحولات-ووثوقيتها. إن جهود الصيانة المنتظمة والمنهجية سوف تقلل إلى حد كبير من احتمال حدوث مشاكل تشغيلية وتزيد من عمر المحول. هذه العديد من إجراءات الصيانة الأساسية التي يجب تنفيذها مع أي خطة صيانة للمحولات.

الشيكات العاديةيمكنه اكتشاف المشاكل قبل أن تصبح صفقة كبيرة جدًا. إن التصرف بشكل استباقي عندما يتعلق الأمر بإجراء الفحص الروتيني يمكن أن يكشف عن علامات التآكل المبكرة، مما سيمنع أي إصلاحات باهظة الثمن وأوقات تعطل.
مستويات الزيت وجودته: فحص التسرب والتأكد من نظافة الزيت تؤثر جودة الزيت على قدرة التبريد والعزل للزيت، لذلك من المهم الحصول على أكبر كمية من الزيت ونقائه.
التفتيش البصري:تحقق مما إذا كان هناك أي تآكل مثل الشقوق وتغير اللون. إنها إشارات قد تكون أشياء سيئة إذا استمرت وقد يكون هذا ما يحدث إذا استمرت.
التصوير الحراري:استخدم الكاميرات الحرارية للعثور على النقاط الساخنة التي قد تظهر انهيار العزل. إنها طريقة غير-غزوية. يمكن أن يساعد في العثور على المشكلات مبكرًا حتى نتمكن من فعل شيء حيالها.
إذا أردنا إجراء الاختبار بانتظام، فيمكننا معرفة ما إذا كان العزل جيدًا أم لا. يمكنهم تقديم معرفة مفيدة جدًا حول مدى جودة المحول، لذلك قد يكون من الجيد اتخاذ خيارات بشأن صيانته.
تحليل الغاز المذاب (DGA):تحليل الغازات الذائبة في زيت المحولات للكشف عن الأعطال. من خلال التعرف على تغيير جزء الغاز، تتمتع DGA بمكان للحصول على إصدارات أكثر سخونة أو كهربائية.
اختبار مقاومة العزل:قياس مقاومة العوازل للتأكد من أنها كمية آمنة. يمكن أن يساعدنا هذا الاختبار في معرفة ما إذا كان العزل قد أصبح أسوأ، مما قد يجعله غير آمن أو يعمل بشكل جيد.
اختبار التفريغ الجزئي:يكتشف أي شيء يتسرب من المادة العازلة، مما قد يؤدي إلى تلفه. إن الاكتشاف المبكر للتفريغ الجزئي يمكن أن يمنع الأعطال الكارثية ويطيل عمر خدمة المحول.
سوف يصبح قديمًا بمرور الوقت وقد يحتاج البعض إلى ترقية أو استبدال. يمكن أن تؤدي الترقية الاستباقية إلى تحسين الأداء ومواكبة التكنولوجيا.

التعديل التحديثي مع العزل الحديث:قد تعطي أنواع العزل الأحدث نتائج أفضل وفوائد بيئية. وهذا يساعد على أن تصبح أكثر كفاءة، وأن تلحق أضرارًا أقل بالبيئة، وأن تتبع قواعد جديدة.
الاستبدال المنتظم للزيت:الاستبدال الدوري للزيت العازل يمكن أن يحافظ على خصائصه ويتجنب التدهور. الزيت الجديد يجعله رائعًا للتبريد والعزل، ويمنع ارتفاع درجة الحرارة والمشاكل الكهربائية.
عزل المحولات مهم ولكنه ليس سهلاً. إذا فهمت التحديات، فيمكنك حلها جيدًا. تحتاج هذه المشكلات إلى معالجة مجمعة فيما يتعلق بالمواد والتقنيات وطرق الإدارة الجديدة:
الشيخوخة والتدهور:مع مرور الوقت، سيؤدي التعرض للحرارة والرطوبة والضغوط الكهربائية إلى تلف العزل. وهذا سوف يؤثر أيضاً على أداء وسلامة المحول، ويجب معالجته في الوقت المناسب.
المخاوف البيئية:إن استخدام الزيوت والمواد العازلة الأخرى التي يتم التخلص منها لها مشاكل بيئية. يمكن أن يكون اتباع القواعد والأساليب البيئية المستدامة مفيدًا لتقليل التأثير.
مخاطر الحريق:كما أن هناك مواد عازلة مثل الزيوت المعدنية القابلة للاشتعال وتزيد من احتمالية نشوب حريق. ويجب حمايتها من خلال إجراءات سلامة صارمة، واستخدام مواد مقاومة للحريق-في المناطق المعرضة للخطر.
استخدم العزل-الصديق للبيئة: اختر الزيوت القابلة للتحلل وغيرها من الأشياء-الصديقة للبيئة لتقليل الضرر الذي يلحق بالبيئة. إن استخدام هذا النوع من النهج يدعم أهداف الاستدامة ويمكن أن يعزز سمعة العلامة التجارية باعتبارها علامة تجارية مسؤولة بيئيًا.
الصيانة الدورية والمراقبة:يجب وضع جدول زمني شامل للصيانة لحل المشكلات مسبقًا. إذا قمنا بالمراقبة طوال الوقت، فسوف يساعدنا ذلك في اكتشاف أي مشاكل بمجرد حدوثها حتى نتمكن من التعامل معها على الفور.
تدابير الوقاية من الحرائق:قم بإعداد أنظمة الوقاية من الحرائق واستخدم العزل المقاوم للحريق إذا لزم الأمر. سنفعل كل هذه الأشياء كوسيلة لنكون آمنين ونتأكد من أن أغراضنا لن تفسد.
عزل المحولات له أهمية كبيرة جدًا لسلامة المحولات الكهربائية وعملها الطبيعي. التعرف على أنواع العزل المختلفة وبنية العزل وكيفية العناية به حتى تعمل المحولات بشكل جيد وتدوم لفترة طويلة. يمكن للصيانة المنتظمة واعتماد تقنيات العزل الجديدة أن تمكننا من التغلب على صعوبات عزل المحولات لدينا لضمان أنها آمنة وعملية.

ضع كل شيء في الاعتبار، وعندها ستتمكن من اتخاذ قرارات أفضل بشأن المحولات التي تحت رعايتك حتى تستمر في تزويد العالم بالطاقة بأمان وفعالية. إن اتخاذ إجراءات استباقية في إدارة عوازل المحولات لا يقتصر على الدفاع عن المعدات فحسب، بل يعمل على تحسين مرونة واستدامة أنظمة الطاقة أيضًا، مما يزيد من إمدادات الطاقة المستقرة والموثوقة.
