الوصف والأنواع الأساسية للمحولات الفعالة

اتصل الآن

قلب المحول هو في الأساس جوهر المحول، والذي يتم تطبيقه بشكل أساسي لتشكيل مسار لخط القوة المغناطيسي للمحول. يعد هذا جزءًا من التشغيل الفعال للمحول: يقلل القلب من فقدان الطاقة ويعزز كفاءة المحول عن طريق توجيه المغناطيسية الناتجة عن التيار.

المكون الأساسي لنواة المحول هو دعم التدفق المغناطيسي لتحسين كفاءة المحول وتقليل كمية فقدان الطاقة التي نسميها فقدان النواة، والذي يحدث بسبب فقدان المحول بسبب التباطؤ والتيار الدوامي. يضمن التصميم الأساسي الجيد فقدانًا صغيرًا للطاقة وأفضل قدرة على نقل الطاقة من المحول.

1. التباطؤ والتيارات الدوامة:عندما تصبح الأشياء ذات المغناطيسية الموجودة داخل القلب ممغنطة وتفقد المغناطيسية في حلقة، فهذا هو فقدان التباطؤ. لكن التيارات الدوامية عبارة عن حلقات من التيار الكهربائي المستحث داخل الموصل عن طريق المجال المغناطيسي المتغير. يعد هذان الظاهرتان من الظواهر المسببة للخسارة- وهما جزءان مهمان من جوهر المشكلة. إن اختيار المواد ذات التباطؤ المنخفض وصنع النواة للحد من الدوامات سيجعل المهندسين يرفعون الكفاءة بشكل كبير.
2. إدارة التدفق المغناطيسي:يجب أن تؤخذ إدارة التدفق المغناطيسي على محمل الجد من خلال التصميم الأساسي للمحولات. يحتاج النواة إلى تكوين مثل هذا الهيكل بحيث يمكنه نقل خطوط المجال المغناطيسي من المرحلة الابتدائية إلى الثانوية. يتعلق الأمر باختيار الأشياء والأشكال المناسبة، والتأكد من أن طريق المغناطيس قصير ومستقيم، ومحاولة تقليل هدر الطاقة.
3. الاعتبارات الحرارية:تصبح المحولات ساخنة عند تشغيلها بسبب فقدان الطاقة. يجب أن يأخذ التصميم الرئيسي في الاعتبار مدى سخونة المحول حتى لا يسخن ويتوقف عن العمل بشكل جيد، مما يجعله يدوم لفترة أقل. تعتبر المواد ذات خصائص التوصيل الحراري الجيدة وهياكل تبديد الحرارة جزءًا من وجود قلب محول جيد.

عادة ما تكون نوى المحولات مصنوعة من مواد مغناطيسية حديدية لأنها تتمتع بخصائص مغناطيسية جيدة. الأكثر استخدامًا هو فولاذ السيليكون، الذي يتمتع بنفاذية عالية وفقدان تباطؤ منخفض. يمكن لصفائح السيليكون الفولاذية المستخدمة في البناء الأساسي أن تقلل من خسائر التيار الدوامي؛ وهذا مكون رئيسي يجعله أكثر كفاءة.
1. الخصائص المغناطيسية:يمكن مغنطة المواد المغناطيسية الحديدية مثل السيليكون الصلب و-إزالة مغنطتها بسهولة، ولذلك يتم استخدامها في قلب المحولات. هذه الخاصية ضرورية أيضًا لنقل الطاقة بكفاءة في المحولات. هيكل هذه المواد يتيح لها الحصول على نفاذية مغناطيسية عالية، مما يعني أنها تستهلك طاقة قليلة جدًا للحصول على مجال مغناطيسي قوي.
2. مزايا السيليكون الصلب:يستخدم قلب المحول الفولاذ السيليكوني كمادة، والتي تتميز بميزة النفاذية العالية وفقدان التباطؤ المنخفض. عندما نضيف السيليكون إلى الفولاذ، تزداد مقاومته الكهربائية حتى نتمكن من تقليل خسائر التيار الدوامي. هذا المزيج يجعل من الفولاذ السيليكوني مناسبًا تمامًا للأماكن التي يكون فيها مدى جودة عمل الأشياء مهمًا كثيرًا.
3. المواد المتقدمة:الآن بعد أن أصبحت التكنولوجيا أفضل، يتم البحث عن أنواع جديدة من المواد لاستخدامها داخل قلوب المحولات. يجذب الفولاذ غير المتبلور والمواد البلورية النانوية- الانتباه لأن خواصها المغناطيسية أفضل. إنها تعطي خسائر أقل في الطاقة ويتم إدخالها في المحولات ذات الأداء العالي مما يجعلنا نرى رؤية للتصميم المستقبلي لقلوب المحولات.

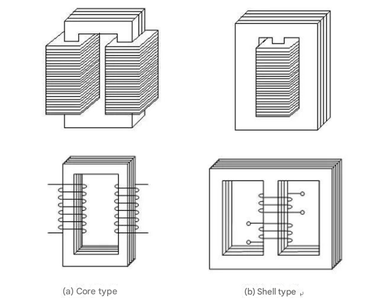

المحولات ذات أنواع وتصميمات مختلفة تستخدم لتطبيقات مختلفة. تشمل الأنواع الرئيسية لقلوب المحولات ما يلي:
النوى الفولاذية المصفحة هي الأكثر استخدامًا في محولات الطاقة. وهذه هي النوى المصنوعة من قطع رقيقة جدًا من فولاذ السيليكون التي تم تجميعها معًا لتقليل خسائر التيار الدوامي. يتم عزل الصفائح عن بعضها البعض بحيث يكون هناك الحد الأدنى من تدفق التيار الدوامي مما يؤدي إلى فقدان منخفض للطاقة. هذا التصميم فعال للغاية ويستخدمه الكثير من الناس للمحولات الصغيرة والكبيرة.
1. البناء والتصميم:يتم تصنيع النوى الفولاذية المصفحة عن طريق تكديس صفائح رقيقة من فولاذ السيليكون، والتي تحتوي على طبقة عازلة. يعمل هذا التصميم على تقليل التيارات الدوامية من خلال التأكد من تدفقها خلال تصفيح واحد فقط، مما يساعد على تقليل إجمالي فقد الطاقة. تصميم دقيق لهذه التصفيحات. مهم للأداء الأساسي الجيد.
2. المزايا والتطبيقات:الميزة الرئيسية للصلب الرقائقي هي أنه يمكن أن يقلل من فقدان الطاقة. لذا، فهي مفيدة في جميع أنواع التطبيقات، على الشبكة وفي المنازل، بدءًا من محولات التوزيع الصغيرة، وحتى محولات الطاقة الأكبر. لديهم أيضًا ميزة كونهم متينين ورخيصين، مما يساعدهم على التعود على العمل.
3. التحديات والاعتبارات:عندما يتعلق الأمر بالقلب الفولاذي المصفح، فرغم أنها فعالة جدًا، إلا أنها تحتاج إلى عمليات تصنيع دقيقة للتأكد من أن العزل بين الصفائح يعمل بشكل جيد. لا يهم، أي ضرر في العزل سوف يسبب المزيد من فقدان الطاقة وانعدامها. لذلك من المهم حقًا أن تكون جميعها ذات نوعية جيدة.

النوى حلقية

النوى الحلقية على شكل كعكة دونات ومصنوعة من شريط مستمر من فولاذ السيليكون. هذه النوى صغيرة وفعالة نظرًا لوجود فجوات هوائية أقل من النوى الأخرى. بالنسبة للهيكل الحلقي، يكون التسرب المغناطيسي صفرًا تقريبًا. كما أن تداخلها الكهرومغناطيسي أقل لذا فإن هذا الخيار مناسب للسيناريوهات التي تحتاج إلى كفاءة عالية إلى جانب كونه صغير الحجم بدرجة كافية.
1. التصميم والكفاءة: الشكل الحلقي يصنع مسارًا مغناطيسيًا جيدًا خالٍ تقريبًا من الفجوات، لذلك يكون هناك مغناطيس أقل إهدارًا. يزيد التصميم من كفاءة المحول من خلال احتواء المجال المغناطيسي مع القلب
2. التطبيقات والفوائد: النوى الحلقية هي الأفضل للأماكن التي تكون فيها المساحة محدودة وتكون الكفاءة مهمة. وهي ذات شكل صغير ولا تسبب الكثير من الاضطرابات الكهرومغناطيسية، لذا فهي جيدة للاستخدام في المواد الصوتية والأجهزة الطبية وغيرها من الأشياء الإلكترونية الحساسة.
3. التصنيع والتكلفة: عملية تصنيع النوى الحلقية أكثر صعوبة من الأنواع الأخرى، وبالتالي فإن التكلفة أعلى أيضًا. لكن زيادة الكفاءة وتقليل التداخل الكهرومغناطيسي غالبًا ما يعوضان التكلفة في بعض المناطق، لذا تجدر الإشارة إلى ذلك.

ج-النوى

تُسمى النوى C- بهذا الاسم نظرًا لشكلها C-، وهي مصنوعة من رقائق السيليكون الفولاذية. هذا سهل التجميع والتفكيك مما يجعله مناسبًا للصيانة. تتمتع مراكز C- بأداء رائع عندما يتعلق الأمر بالكفاءة والتعامل مع التدفق المغناطيسي، لذا فهي جيدة للاستخدام في أنواع مختلفة من المحولات.
1. التصميم والتجميع: التصميم على شكل C يجعل من السهل جدًا التجميع والتفكيك، وهو أمر جيد في الأماكن التي قد تضطر فيها إلى تفكيك الأشياء وإعادة تجميعها معًا كثيرًا. يتم وضع التصفيح بطريقة تجعل مسارًا مغناطيسيًا مستمرًا، وذلك لتحسين الكفاءة الأساسية.
2. المزايا في الصيانة: تتمتع مراكز C- بميزة واحدة تتمثل في سهولة إجراء الصيانة. تعد القدرة على خلع الجزء الأوسط وتثبيته مرة أخرى دون إتلاف عمله أمرًا رائعًا إذا كان عليك فحصه وإصلاحه بانتظام.
3. تعدد الاستخدامات والتطبيقات: يمكن استخدام نواة C- في محولات مختلفة وهي مرنة. إنها جيدة في إدارة التدفق المغناطيسي بشكل جيد ومن السهل الحفاظ على عملها بشكل صحيح بحيث تناسب المحولات الكبيرة والصغيرة بشكل جيد، مع تحقيق التوازن بين الفعالية والراحة.

E-أنا أساسي

E-I core هو أيضًا تصميم شائع، ويحتوي على تصفيحات E وI. هذه النوى رخيصة الصنع، لذلك من السهل تجميعها معًا بأعداد كبيرة. تميل نوى E-I إلى استخدامها للمحولات التي تحتاج إلى فوائد التصفيح أو النواة الحلقية (أي كفاءة أعلى) ولكنها لا تتطلبها نظرًا لبساطة نواة E-I.
1. التصميم والتصنيع: تستخدم تصميمات E-I الأساسية E- وI-صفائح على شكل طبقات يتم تكديسها فوق بعضها البعض لتكوين قلب كامل. من السهل جدًا تصنيع هذا التكوين كما أن تكلفة تجميعه-منخفضة جدًا؛
2. التطبيقات والملاءمة: يتم استخدام نوى E-I في المحولات حيث تكون التكلفة والبساطة أكثر أهمية ولا يكون الحصول على كفاءة تقترب من 100% أمرًا ضروريًا. إنها موجودة في كل مكان في مجال الأجهزة الإلكترونية الاستهلاكية وغيرها من المنتجات-التي يتم إنتاجها بكميات كبيرة، حيث يكون من الرائع أن يكون لها تصميم بسيط، حتى لو لم تعمل بنفس جودة العناصر الأكثر تعقيدًا.
3. اعتبارات الأداء: قد لا تكون مراكز E-I هي الأكثر كفاءة، ولكنها لا تزال خيارًا جيدًا للعديد من التطبيقات. ويمكن تحسين أدائها عن طريق اختيار المواد بعناية وتصنيعها بطرق دقيقة، ويمكن أن تصبح جيدة بما يكفي لبعض الاستخدامات.

تصميم الدوائر المغناطيسية مهم لتشغيل المحولات. قم بتصميم المسار المغناطيسي بحيث يعمل المحول بشكل جيد دون إهدار أي من الطاقة. الدائرة، المكونة من الجزء الذي يعمل كاللفات التي تنقله من ملف (الابتدائي) إلى الملف التالي (الثانوي) لتحريكه.
التصميم الرئيسي له تأثير كبير على كفاءة المحول. إن التصميم الجيد للقلب سوف يقلل من فقدان القلب، ويتعامل مع تدفق المغنطة بشكل جيد، ويتأكد من أن المحول يقوم بما يفترض أن يفعله. هذا مهم حقًا لمحولات الطاقة، حيث يعد العمل بشكل جيد طوال الوقت أمرًا مهمًا للغاية.
1. الكفاءة والأداء:تعود كفاءة المحول إلى الطريقة التي تم تصميمه بها. التصميم الجيد يمكن أن يبقي فقدان الطاقة صغيرًا وهذا ما يجعل المحول يعمل بأفضل ما يمكنه. وينطبق هذا بشكل خاص على محولات الطاقة التي حتى الزيادة البسيطة في الكفاءة يمكن أن تؤدي إلى توفير كبير في الطاقة على المدى الطويل.
2. الموثوقية وطول العمر:المحول لا يقل أهمية عن القلب وموثوقيته. إن وجود قلب ثابت يعني أن المحول سيكون قادرًا على الاستمرار في الاستخدام وعدم التغيير كثيرًا على مدى فترة طويلة من الزمن. هذه القدرة دائمة لأنه ستكون هناك أوقات نحتاج فيها إلى العمل وإصلاح الأشياء سيكلفنا المال
3. تحسين التصميم:إن تحسين التصميم الأساسي يعني التوفيق بين عوامل مختلفة مثل نوع المادة وحجمها والطرق المستخدمة أيضًا. يجب على المهندسين أن يفكروا في هذه الأشياء عندما يصنعون نوىًا جيدة في القيام بوظائف خاصة ولكنها أيضًا ليست مكلفة للغاية أو صعبة الاستخدام.

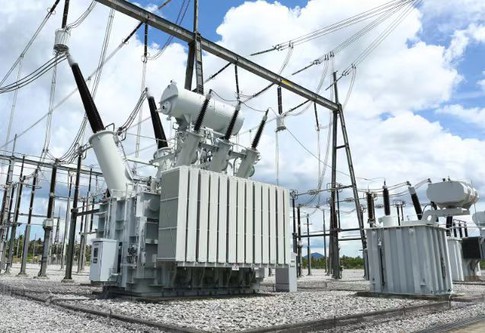

Yawei Transformer هي مؤسسة ذات حضور كبير في صناعة المحولات؛ لقد خلقت ابتكارًا فيما يتعلق بقلوب المحولات. تستخدم Yawei Transformers مواد أفضل وتصميمات أحدث لتحقيق أقصى قدر من الكفاءة والأداء. إنهم يؤكدون على تقليل الخسائر الأساسية وتحسين تصميم الدوائر المغناطيسية، وهم يبرزون كقادة في صناعة المحولات.

1. المواد المبتكرة:تعتبر Yawei Transformer دائمًا الأولى عندما يتعلق الأمر بوضع مواد متقدمة في تصميمها الأساسي. إنهم يستخدمون مواد مثل الفولاذ غير المتبلور والسبائك-البلورية النانوية، وبالتالي فقد تمكنوا من تقليل فقد الطاقة بشكل كبير، ووضع معايير جديدة للكفاءة.
2. قطع-تقنيات التصميم المتطورة:تستخدم الشركة الطريقة الجديدة لتحسين طريقة أدائها العادية. والنمذجة والمحاكاة المتقدمة، تسمح بتغييرات تفصيلية للغاية في التصميمات بحيث تلبي كل نواة أعلى معايير الكفاءة والاعتمادية.
3. قيادة الصناعة:إن تفاني شركة Yawei Transformer في الابتكار جعلها رائدة في صناعة المحولات. لقد تمكنوا من توفير نوى أداء قوية مع العمل الإضافي. لتلبية وتلبية الاحتياجات. وتأسيس أنفسهم كشركة رائدة في العالم الأساسي. التصميم الأساسي والتكنولوجيا الأساسية.

باختصار، يعتبر قلب المحول جزءًا أساسيًا يلعب دورًا مهمًا جدًا في نقل الطاقة في المحولات الكهربائية. معرفة النوى المختلفة والغرض منها يمكن أن يؤثر حقًا على أداء وكفاءة المحول. مع تحسن التكنولوجيا، تستمر نوى المحولات في التغير لتصبح أكثر كفاءة ويمكن الاعتماد عليها. خذ محولات الطاقة على سبيل المثال، نوى محولات الطاقة هي في الغالب من النوع الرقائقي، وحتى بالنسبة للابتكارات الإبداعية للمؤسسات مثل محولات Yawei، تظل النوى هي مركز تطوير ووظيفة هذه المحولات في جميع المجالات.
1. الآفاق المستقبلية:مع الحاجة إلى مصادر طاقة أكثر فعالية، فإن تصميم قلب المحولات سيصبح أكثر أهمية. من المرجح أن تركز الإبداعات الجديدة على تقليل فقدان الطاقة بشكل أكبر وجعل نظام المحولات أكثر استدامة.
2. التقدم التكنولوجي:ومع تقدم المواد وتقنيات التصنيع، سيكون من الممكن ظهور نواة جديدة. وتؤمل هذه التطورات في إنتاج محولات تتمتع بمستوى كفاءة محسّن، وفي الوقت نفسه، تجعلها أقل ضرراً على البيئة؛
3. الدور المركزي للجوهر:على الرغم من التغيرات في تقنيات المحولات، فإن الجزء الأساسي لا يزال دون تغيير. إنه قلب المحول وسيستمر تصميمه ليكون على الأقل جزءًا كبيرًا من الجهد المبذول في جعل المحولات أكثر فعالية وكفاءة في المستقبل.
