كيفية توصيل محولات توزيع وسادة من ثلاث مراحل؟
عندما نشتري محولًا محولًا لوسادة Pahse الثلاثة لتوزيع الكهرباء ، لكن لا نستأجر عاملًا محترفًا (بالطبعمحول Yaweiيوفر خدمة إرشادات التثبيت الأكثر أمانًا) لتوجيه التثبيت ، كيف يمكننا أن نفعل لتسليم محول محول من ثلاث مراحل؟
حسنًا ، دعنا نصل إلى النقطة . توصيل محول محمولة من ثلاث مراحل يتضمن عدة خطوات .
يجب إعداد المواد أولاً:
محول ثلاثي الطور مثبت على وسادة
الموصلات (مقياس مناسب للتحميل)
قضيب التأريض والأسلاك
الموصلات والمحطات
المعدات التي يمكن أن تبقينا آمنة في العمل الكهربائي العالي الجهد (مثل القفازات ، نظارات واقية)
هذا دليل عام:
خطوات
ضمان السلامة:
قبل توصيل المحول ، تأكد من أن لديك معدات الحماية الشخصية المناسبة (PPE) . وقم بإلغاء تنشيط نظام الطاقة قبل البدء في أي عمل ، خاصةً لهذا النوع من العمل الكهربائي العالي الجهد .
فهم اتصالات المحول:
عادة ، يمكن توصيل المحولات في تكوين Wye (y) أو Delta (Δ) . (ما هو محول Dyn11؟) تحقق من مواصفات المحول للإعداد الصحيح .
حدد موقع المحطات:

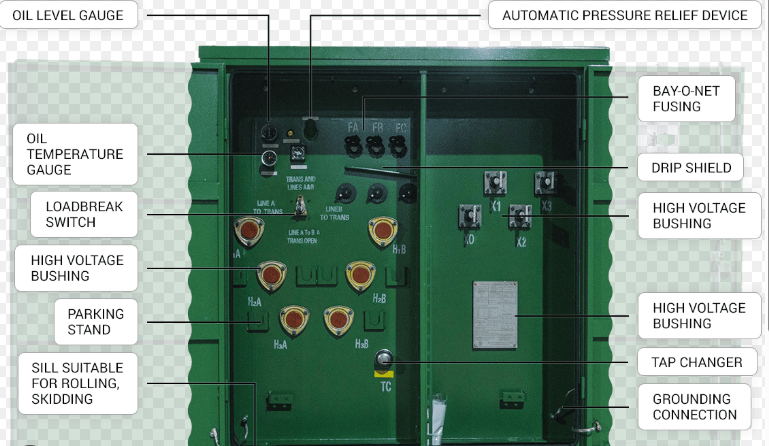

افتح حاوية المحول للوصول إلى المحطات الأساسية والثانوية .
توصيل الجانب الأساسي:
قم بتوصيل خطوط الطور الثلاثة (L1 ، L2 ، L3) بالمحطات الأساسية للمحول . إذا استخدمنا تكوين WYE ، قم بتوصيل النقطة المحايدة بالأرض .
توصيل الجانب الثانوي:
قم بتوصيل الخطوط الثانوية وفقًا لمتطلبات التحميل . مرة أخرى ، إذا استخدمنا تكوين WYE ، تأكد من أن المحايدة ترتكز بشكل صحيح .
التأريض:
قم بتوصيل نظام القطب الأساسي بمحطة تأريض المحول . وهذا سيساعد على منع الأعطال الكهربائية .
التحقق من الاتصالات:
تحقق من جميع الاتصالات للتركيب الآمن والسليم ضروري . ويجب أن نضمن أن ترميز الألوان للأسلاك يطابق المعايير ، وعادة ما تكون سوداء وأحمر وأزرق لثلاث مراحل .
الاختبار:
قبل التنشيط ، يجب أن نستخدم مقياس متعدد للتحقق من الاستمرارية والتأكد من عدم وجود دوائر قصيرة في المحول . عندما يتم التحقق من النتيجة ، يمكننا تنشيط المحول تدريجياً ومراقبة أي مخالفات .
الشيكات النهائية:
بعد التنشيط ، تحقق من جهد الإخراج على الجانب الثانوي لتأكيد العملية المناسبة .
ملاحظات مهمة
يجب أن يعتمد العمل على مخطط الأسلاك المحول المحول والرموز الكهربائية المحلية .
إذا لم تكن من ذوي الخبرة في الأنظمة الكهربائية ، ففكر في توظيف كهربائي مؤهل:محول Yaweiيوفر عمل إرشادات المحولات المهنية .
الأهم من ذلك كله ، هذه نظرة عامة عامة ، قد تختلف عمليات تثبيت محددة على نماذج المحولات واللوائح المحلية التي نشير إليها .
