دليل المبتدئين لمحولات الحديد الأساسية

تعد المحولات ذات القلب الحديدي أجزاء مهمة جدًا من النظام الكهربائي الآن. يمكنهم بسهولة نقل الطاقة الكهربائية بين الدوائر.

تعتبر هذه المحولات مهمة لرفع الجهد-لأعلى أو لخفض-الجهد. أنها تجعل من المهم لشبكات توزيع الطاقة.

إن فهم كيفية عمل الأنظمة، أمر مثير للاهتمام جدًا أن يعرفه الطلاب المتحمسون: فهو يمنحنا المعرفة حول دعم الشبكة الكهربائية.

النواة الحديدية تجعل المجال المغناطيسي أفضل، كما ترفع الكفاءة. وأيضًا ستكون كمية الطاقة المفقودة منخفضة لذا يمكن الاعتماد عليها وقوية.

يتم استخدام المحولات الأساسية الحديدية في العديد من الأماكن. وهي موجودة في المعدات الصناعية، وأجهزة الاستخدام المنزلي، وأنظمة الطاقة المتجددة.

سيعطيك هذا الدليل أساسيات نظرية المحولات ذات القلب الحديدي. وسأعرفك عليها بالتفصيل حسب أجزائها وأنواعها واستخداماتها.

اتصل الآن

ينتمي محول الحديد الأساسي إلى جهاز كهربائي. يقوم بتحويل الطاقة الكهربائية بين الدوائر ذات المركز الحديدي. يختلف نظام الطاقة الذي يحبه TransFormers.

جوهر الحديد هو تحسين التدفق المغناطيسي. كما أنه سيحسن كفاءة المحول ويقلل فقدان الطاقة. المواد الأساسية لها أيضًا أهمية كبيرة هناك.

تعمل المحولات على مبدأ الحث الكهرومغناطيسي. هذا يعني أنه سيكون هناك جهد متعرج ثانوي مستحث عندما يتغير تيار الملف الأولي. يساعد الحديد على حدوث ذلك لأنه يفسح المجال أمام المغناطيس.

تحتوي المحولات ذات القلب الحديدي بشكل عام على 3 أشياء رئيسية:

· اللف الأولي:تواصل مع مصدر جهد الإدخال

· اللف الثانوي:ينقل الجهد الجديد إلى الإخراج

· قلب الحديد:تحسين المجال المغناطيسي وتقليل الخسائر.

وتستخدم هذه الأنواع من المحولات في العديد من المجالات. ويشمل أيضًا توزيع الطاقة والشبكات الكهربائية. لديهم تصميم يجعلها جيدة للتغيير لأعلى ولأسفل مع الجهد. من المهم فهم البنية الأساسية لأولئك الذين يرغبون في التعرف على الأنظمة الكهربائية.

يعمل المحول ذو القلب الحديدي عن طريق الحث الكهرومغناطيسي، وهو اكتشاف كبير في الفيزياء. هذا هو المبدأ الأساسي الذي يقوم المحول من خلاله بنقل الطاقة بين الدوائر المختلفة:

عندما يكون هناك تيار كهربائي يتدفق عبر الملف الابتدائي، سيتم توليد مغناطيسي يحيط بالملف الابتدائي. نواة الحديد، عندما كان هناك نواة حديدية، أصبح المجال المغناطيسي يتركز من خلال نواة الحديد وأصبح فعالا. وتنتج هذه المغناطيسية جهدًا كهربائيًا على الملف الثانوي عن طريق القلب الحديدي

ذلك يعتمد على تحويل الجهد على نسبة الدوران. نسبة الدوران هي عدد اللفات الموجودة في الملف الأساسي (الملف) مقارنة بعدد اللفات الموجودة في الملف الثانوي (الملف). إذا كان الثانوي يحتوي على دورات أكثر من الأساسي، فإن المحول يزيد الجهد.

كيف يعمل النقاط الرئيسية هي:

· خلق المجال المغناطيسي:بدأ بواسطة التيار في اللف الأولي.

· تحريض الجهد:وسيكون في الملف الثانوي، بمساعدة التدفق المغناطيسي عبر القلب الحديدي.

· نسبة الدوران:تحديد ما إذا كان المحول يصعد أو يخفض الجهد

والنواة الحديدية، تشبه امتلاك أفضل مسار مغناطيسي، فهي تجعل الخسائر المغناطيسية أصغر، وهذا يرفع الأداء. إن فهم هذه الأشياء سيساعدك على معرفة مدى جودة عمل الشيء الذي يغير الكهرباء.

إذا كنت تريد أن تعرف كيف يعمل محول القلب الحديدي، فأنت بحاجة إلى معرفة أجزائه الرئيسية. يجب على كل جزء أن يقوم بعمله حتى يتم تسليم الطاقة من دائرة واحدة بشكل صحيح إلى الدائرة الأخرى.

اللف الأساسي هو أيضًا جزء مهم. يأخذ الفولتية المدخلة ويعمل كمصدر للتيار الكهربائي الأولي. يؤدي هذا الملف إلى بدء عملية الحث الكهرومغناطيسي، وهي مرحلة أساسية في تغيير الطاقة.

وبنفس الطريقة تقريبًا، فإن اللف الثانوي مهم أيضًا. يأخذ الجهد المستحث ويزود الطاقة الكهربائية المحولة إلى دائرة الخرج. عدد اللفات في هذا الملف أعلى من عدد اللفات في الملف الأولي، ويتم تحديد مستوى الجهد.

يوجد في منتصف المحول ما يسمى بالقلب الحديدي الذي يعمل على تحسين كفاءة عمل المغناطيسية. إنه يعمل كممر للتدفق المغناطيسي الذي يتكون من الملف الأولي، ويوجهه عبر الملف الثانوي بحيث يمكن تحريض الجهد بكفاءة.

تشمل المكونات الرئيسية ما يلي:

· اللف الأولي:يبدأ تحويل الطاقة من خلال الحث الكهرومغناطيسي.

· اللف الثانوي:يسلم تحولت عن طريق الجهد في نهاية الانتاج

· قلب الحديد:يحسن مسار التدفق المغناطيسي، ويقلل الخسائر.

يتم ربط كل جزء للتأكد من فقدان القليل من الطاقة عند التشغيل. سوف يمنحك تقديرًا للهندسة التي دخلت في المحولات إذا فهمت تلك الأجزاء.

ربما تريد أن تعرف: ما هو داخل محول الطاقة؟

المحولات ذات القلب الحديدي هي من أنواع مختلفة، وهي مصنوعة لبعض المهام والحالات المحددة. هذه مختلفة مخصصة لتلبية الاحتياجات المختلفة في أنظمة الطاقة.

يتم تطبيق المحولات التصاعدية-على نطاق واسع في توليد الطاقة ونقلها. قم برفعها من الصغيرة إلى الأعلى لأنها تحتاج إلى أرقام كبيرة لتوصيل الكهرباء إلى أماكن بعيدة. يتأكد هذا النوع من عدم فقدان الطاقة كثيرًا عندما تقطع مسافات طويلة

ومن ناحية أخرى، يعد المحول-المنخفض ضروريًا لإرسال الكهرباء إلى المنازل والصناعات. إنها تأخذ الكهرباء ذات الجهد العالي-وتخفضها إلى مستوى يمكن للناس استخدامه، لذا فهي مهمة حقًا لجميع أعمالنا اليومية.

ومن ثم فإن بعض محولات التوزيع، هي في الواقع محولات تنازلية. إنها قريبة من أماكن مثل المكاتب والمنازل، مما يوفر الكهرباء التي يمكن للناس استخدامها بأمان.

تستخدم المحولات المعزولة لغرض مختلف. إنها تفصل الدوائر لتجنب الحلقات الأرضية ولتحسين السلامة. غالبًا ما يتم استخدامها في المعدات الإلكترونية الحساسة لتجنب التداخل والتلف.

المحول التلقائي هو أحد المحولات الخاصة التي تستخدم ملفًا واحدًا للأغراض الأولية وكذلك للأغراض الثانوية. شكلها صغير، وسيتم استخدامها فقط لبعض التغيرات في الجهد.

الأنواع الشائعة من محولات الحديد الأساسية

· تصعيد-المحولات:يرتفع الجهد حتى يتم نقل الطاقة بشكل جيد.

· المحولات المتدرجة-لأسفل:خفض الجهد لجعله آمنا للمستهلكين.

· محولات التوزيع:ضمان التوزيع الآمن للطاقة المحلية.

· محولات العزل:دائرة منفصلة لمنع التداخل الكهربائي.

· المحولات الذاتية:قم بالتبديل بسهولة بين دورين لتعديل الجهد.

يلبي كل نوع حاجة كهربائية مميزة ويظهر تنوع المحولات ذات القلب الحديدي. وسيكون من المفيد عند اختيار المحول المناسب لاستخدام معين.

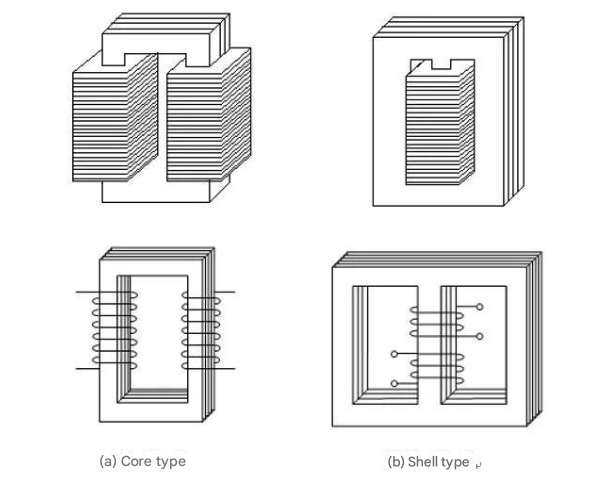

تصميم محول ذو قلب حديدييعد أمرًا أساسيًا إلى حد ما من حيث صلته بنجاح المحولات. تركز بشكل أساسي على المواد الأساسية وهياكل الجروح والعوازل.

يتكون القلب الحديدي من صفائح رقيقة من فولاذ السيليكون والتي يتم تصفيحها معًا. تعمل الصفيحة على تقليل الخسارة الناتجة عن الدوامات. يعمل التصميم على تحسين الأداء عن طريق خفض توليد الحرارة غير المرغوب فيها.

اللفات هي عنصر مهم. مصنوعة من أسلاك نحاسية أو ألومنيوم معزولة، وهي ملفوفة بدقة في القلب: تنتج عملية اللف اقترانًا كهرومغناطيسيًا مثاليًا للدائرة الأولية والثانوية.

الشكل مهم جدا. الأنواع الشائعة هي الأنواع E-I وU-I والحلقية. لكل منها فوائدها الخاصة وسوف تؤثر على كفاءة وتطبيق المحول في مناسبات مختلفة.

هناك حاجة إلى العزل لتجنب الدوائر القصيرة والحفاظ على سلامتك. يتم تغليف المحولات بمواد عازلة ممتازة يمكنها مقاومة الحرارة والإجهاد الكهربائي. ضمان المتانة والموثوقية على المدى الطويل

اعتبارات التصميم:

· التصفيحات الأساسية:تقليل الخسارة الحالية الدوامة.

· التكوين المتعرج:يحسن الحث الكهرومغناطيسي.

· الشكل الأساسي:يؤثر على الكفاءة والتطبيق.

· جودة العزل:يضمن السلامة وطول العمر.

يؤثر البناء الدقيق على طول عمر المحول وكفاءته. سيتم استخدام جميع عناصر التصميم للتأكد من أن الوحدة لديها نظام كهربائي جديد وأنها آمنة وفعالة أيضًا.

بالنسبة للمحولات-القلبية المصنوعة من الحديد، فإن اختيار المادة الأساسية أمر مهم. فهو يؤثر على الكفاءة والوزن والأداء. المادة المصنوع منها السلعة تؤثر على كيفية عمل المحول بالكهرباء.

عادة ما يستخدمالصلب السيليكونللمحولات الأساسية. يتم اختيار هذا النوع من المواد لجودتها المغناطيسية الجيدة ويمكن أن تقلل من فقدان الطاقة. يضمن الفولاذ السيليكوني أن يعمل المحول بكفاءة، حتى عند مستويات الطاقة العالية.

استخدام صفائح الفولاذ السيليكونية المصفحة يمكن أن يقلل من فقدان التيار الدوامي. والسبب في ذلك هو أن القلب يحتوي على تيار غير مرغوب فيه يسبب التسخين. لتقليل هذه التيارات عن طريق تصفيح القلب، والذي يتم تحسينه بواسطة محول.

يتم اختيار المواد الأساسية باعتبارها مواد أساسية عالية الجودة- نظرًا لما يلي:

· تعزيز الخصائص المغناطيسية:يعزز الأداء والكفاءة.

· تقليل خسائر الطاقة:يقلل من توليد الحرارة.

· زيادة المتانة:يجعلها تدوم لفترة أطول وأسهل في الصيانة.

· فعالية التكلفة-:وبمرور الوقت، تم العمل على توفير الطاقة باستخدام المواد.

يؤدي استخدام مواد أساسية عالية الجودة- إلى الحصول على محولات موثوقة. يمكنهم التعامل مع الفولتية العالية والطاقة. عندما تختار المواد الأساسية المناسبة، فإنك تحصل على أفضل أداء وعمر طويل.

لا يمكن تجنب فقدان المحولات ويؤثر على الكفاءة والأداء. افهم ما هي هذه الخسائر حتى أتمكن من تحسين المحول.

تحدث خسائر التباطؤ مع وجود ممانعة مغناطيسية في قلب الحديد، مما يؤدي إلى تبديد الحرارة. إن استخدام فولاذ السيليكون يمكن أن يقلل بشكل كبير من هذه الخسائر، مما يعني كفاءة أعلى.

يختبر القلب تيارات إيدي نتيجة لهذه الحلقات من التيارات الكهربائية. تنتج هذه الحلقات الحرارة، مما يسبب هدر الطاقة. كما أن تصفيح القلب يقلل من هذه الخسائر أيضًا، عن طريق كسر تلك المسارات الحالية.

فذلك لأن اللفات لديها بعض المقاومة التي تسبب خسائر النحاس. عندما يتدفق تيار عبر الأسلاك، فإن مقاومة الأسلاك تحول بعض الطاقة الكهربائية إلى حرارة. استخدام موصلات ذات نوعية جيدة ذات سمك مثالي.

ترجع خسائر المحولات بشكل رئيسي إلى:

· التباطؤ:خسارة E -فقدان الحرارة بسبب تأخر المغنطة

· تيارات إيدي:الحلقات الحالية التي تولد التدفئة غير الضرورية.

· خسائر النحاس:الطاقة الكهربائية المفقودة في اللفات من خلال المقاومة.

ومن خلال هذه الخسائر يمكننا تحسين كفاءة المحولات. سوف يؤدي اختيار التصميم المناسب والأشياء إلى تقليل هذه المشكلات قليلاً. وهذا ينطبق على أي شخص يتعامل مع المحولات الكهربائية.

لا يمكن الاستغناء عن المحولات ذات القلب الحديدي في العديد من الصناعات. يمكن أن يكون تنوعها رائعًا للعديد من الأشياء المختلفة في العديد من الصناعات المختلفة.

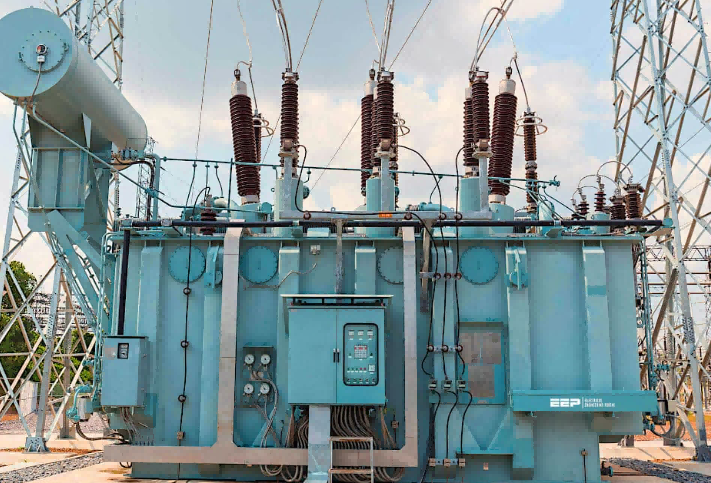

في توزيع الطاقة، يلعبون دورًا مهمًا جدًا. ويتطلب الأمر جهود نقل عالية جدًا ويخفضها إلى مستوى أكثر أمانًا للاستخدام في منازلنا. وهذا يضمن وصول الطاقة إلى العملاء النهائيين بشكل جيد.

في المصانع، تعد المحولات جزءًا ضروريًا جدًا للآلات. أنها تغير مستويات الجهد لأنواع مختلفة من المعدات. يعد هذا النوع من المرونة مفيدًا لتكون قادرًا على الحفاظ على الإنتاجية عند مستوى جيد.

تُستخدم المحولات ذات القلب الحديدي أيضًا في الطاقة المتجددة. يتم استخدامها لربط أمثال طاقة الرياح والطاقة الشمسية بالشبكة. يمكن لهذا التطبيق إضافة الطاقة النظيفة إلى أنظمة الكهرباء الحالية.

تشمل التطبيقات الرئيسية ما يلي:

· توزيع الطاقة الكهربائية

· تنظيم الجهد في الآلات الصناعية

· في أنظمة الطاقة المتجددة

وهو ضروري لتقدم الشبكات الكهربائية الحديثة اليوم، والتي يمكنها أيضًا التكيف والاستمرار لفترة طويلة. ويجب أن تواكب ابتكاراتهم الطلب المتغير على الطاقة.

وفيما يلي ميزة المحولات ذات القلب الحديدي، فهي فعالة للغاية، وفقدان الطاقة صغير عند التشغيل. يمكن أن تستهلك قدرًا كبيرًا من الطاقة لأنها متينة جدًا في البناء، لذا يمكن استخدامها في أشياء كثيرة. بالإضافة إلى ذلك، فهي تتمتع بمتانة جيدة، والتي يمكن أن تستمر لفترة طويلة مع الصيانة المناسبة.

ومع ذلك، هناك بعض العيوب للنظر فيها. عادةً ما يكون المحول ذو القلب الحديدي هو الأثقل والأضخم من بين جميع الأنواع. وفي بعض الحالات تكون هناك مشكلة في التثبيت والتحميل والتفريغ. ويعاني أيضاً من التباطؤ والتيار الدوامي (فقد الحديد) مما يجعله غير فعال.

فيما يلي ملخص سريع:

· المزايا:

س كفاءة عالية

o قوية ومتينة

o يتعامل مع مستويات الطاقة العالية

· العيوب:

o ثقيلة وضخمة

o عرضة لخسائر الحديد

من الضروري فهم هذه الإيجابيات والسلبيات لاختيار المحول الصحيح لكل تطبيق.

تعد الصيانة المناسبة للمحولات ذات القلب الحديدي أمرًا ضروريًا لضمان طول عمرها. يمكن أن تساعد عمليات التفتيش المنتظمة في تحديد المشكلات المحتملة مبكرًا. يعد التحقق من وجود أي علامات تآكل أو تلف في اللفات والقلب أمرًا بالغ الأهمية.

تعتبر السلامة أيضًا أولوية عند العمل مع المحولات. يتطلب التعامل مع هذه الأجهزة اتخاذ الاحتياطات اللازمة بسبب الفولتية العالية المعنية. إن التأكد من أن جميع التوصيلات آمنة وفي حالة جيدة يمكن أن يمنع المخاطر الكهربائية.

اتبع هذه النصائح الأساسية للصيانة والسلامة:

فحص اللفات بانتظام

تأمين جميع التوصيلات الكهربائية

ابحث عن علامات ارتفاع درجة الحرارة

تأكد من أن التهوية كافية

استخدام معدات الحماية المناسبة

من خلال الالتزام بهذه الإرشادات، يمكنك الحفاظ على السلامة وإطالة عمر المحول الخاص بك.

يتطور مجال المحولات ذات النواة الحديدية دائمًا مع التقدم التكنولوجي. يعمل الباحثون على تحسين الكفاءة، مما يجعل الخسائر. المواد والتصاميم الجديدة تساهم أيضًا.

يتم النظر في أشياء جديدة مثل النوى التي تعمل بشكل أفضل وطرق أفضل لمنع الأشياء من البرودة. يتم إجراء هذه التغييرات من أجل تحسين المحول ليكون أكثر موثوقية، وكذلك فيما يتعلق بجعل عمليات التصنيع أكثر دقة، وتكاليف أقل مع الأتمتة.

اتجاهات الصناعة المستقبلية:

· تطوير المحولات الذكية

· تكنولوجيا إنترنت الأشياء المطبقة في المراقبة والصيانة

· مواد تصميمية مستدامة-وصديقة للبيئة

ومن خلال النظر إلى هذه التحديثات، يستطيع المحترفون تخمين كيف ستتغير المحولات بالنسبة لطاقة اليوم. وفي العالم الأوسع، ستكون الأنظمة الكهربائية أفضل بكثير بسبب كل هذه الأشياء.

تظل المحولات ذات القلب الحديدي أجزاء مهمة في كل مكان في النظام الكهربائي حول هذا العالم. تعرف على كيفية عملها، وكيفية صنعها، وكيفية الاحتفاظ بها في أفضل حالاتها حتى تتمكن من استخدامها جميعًا. بسبب التطور المستمر في التكنولوجيا، أصبحت المحولات أكثر كفاءة ويمكن الاعتماد عليها.

هناك إمكانات كبيرة أمام هذه التكنولوجيا الحاسمة. ومن خلال قبول التقدم، فإن دور المحولات في تحسين توزيع الطاقة واستخدامها سوف يصبح أكبر. ابق على اطلاع-بآخر-هذه التغييرات وكن مستعدًا لأي شيء يأتي في عالم الطاقة-المتغير باستمرار.
