المحولات هي العناصر الرئيسية في الهندسة الكهربائية. هذه هي الأجهزة التي تغير مستوى الجهد في الكهرباء ذات التيار المتردد. وهذا أمر ضروري لتوزيع الطاقة بشكل صحيح واستخدامها في جوانب متعددة. من بين جميع أنواع المحولات، يلعب المحول التصاعدي والمحول التنازلي أدوارًا مهمة. لديهم وظائف مختلفة في النظام الكهربائي. تتناول هذه المقالة المبادئ والبناء والتطبيقات والمزايا والعيوب للمحول -للأعلى والخطوة-للأسفل.

المحول هو جهاز كهربائي ينقل الطاقة الكهربائية بين دائرتين أو أكثر من خلال الحث الكهرومغناطيسي. يتكون المحول عمومًا من الأجزاء الثلاثة التالية: اللفات الأولية والملفات الثانوية.

جوهر:يتكون القلب عادةً من مادة مغناطيسية حديدية، مما يؤدي إلى تعزيز المجال المغناطيسي وزيادة الكفاءة.
اللف الأولي:هذا هو الملف المتصل بمصدر جهد الدخل. يولد هذا الملف تيارًا متناوبًا فيه، ويشكل مجالًا مغناطيسيًا حول القلب.
اللف الثانوي:يرتبط هذا الملف بالحمل. تغيرات المجال المغناطيسي في الملف الثانوي تنتج جهدًا. يمكن أن يكون الجهد الناتج مرتفعًا أو منخفضًا مقارنة بالجهد الأساسي، اعتمادًا على عدد اللفات في اللفات.

إذا كنت تريد معرفة المزيد حول ما هو موجود داخل محول الطاقة، من فضلك انقر هنا!

خطوة-لأعلى المحولات

التعريف والوظيفة
يتم استخدام محول رفع -لزيادة الجهد من الملف الأولي إلى الملف الثانوي. يحتوي هذا النوع من المحولات على عدد أكبر من اللفات على الملف الثانوي مقارنة بالملف الأولي، مما يؤدي إلى إنتاج جهد أعلى.

بناء
الملف الأولي في محول تصاعدي-للأعلى أقل عدداً من الملف الثانوي. على سبيل المثال، إذا كان الملف الأولي هو 100 دورة والثاني 400 دورة، فإن المحول سوف يزيد الجهد بعامل أربعة. يمكن ربط الجهد الأساسي (V1) والجهد الثانوي بما يلي:


حيث N2 و N1 هما عدد اللفات في الملف الثانوي والملف الأولي على التوالي.

التطبيقات

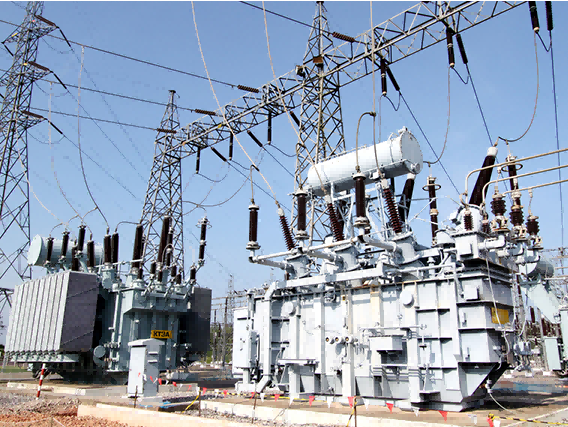

تستخدم المحولات التصاعدية بشكل رئيسي في أنظمة نقل الجهد العالي. عندما ننتج الكهرباء في محطات الطاقة، فغالبًا ما يكون ذلك بجهد منخفض. نحن بحاجة إلى زيادة الجهد لنقل هذه الكهرباء لمسافات طويلة دون خسارة كبيرة بسبب المقاومة. وهذا يجعل نقل الطاقة أكثر كفاءة، لأنه عندما يرتفع الجهد، ينخفض ​​التيار، مما يقلل من خسائر I²R (أرمز إلى "التيار" وR إلى "المقاومة").

تشمل التطبيقات الشائعة ما يلي:
نقل الطاقة: في شبكات الكهرباء،-يتم استخدام محولات رفع الطاقة لزيادة الجهد الكهربي لنقل الكهرباء لمسافات طويلة.
أنظمة الطاقة المتجددة: تستخدم تركيبات طاقة الرياح والطاقة الشمسية-محولات تصاعدية لزيادة الجهد المنبعث من التوربينات أو الألواح الشمسية لاستخدامها في الشبكة.

المعدات الصناعية: تتطلب بعض الآلات جهدًا عاليًا لتعمل، لذلك تستخدم محولات تصاعدية.

المزايا
الكفاءة: يمكننا زيادة جهد النقل لعمل محول تصاعدي لتقليل فقد الطاقة
المسافة: يمكنها تمكين نطاق مثير للإعجاب من نقل الطاقة دون فقدان الكثير من الطاقة.
فعالة من حيث التكلفة-: يؤدي خفض التيار عن طريق زيادة الجهد إلى تقليل الحاجة إلى موصلات أكبر وتقليل تكاليف البنية التحتية.

العيوب
التعقيد: قد يكون من الصعب -تصميم المحولات التصاعدية وبنائها.
الحجم والوزن: قد تكون محولات الجهد العالي أيضًا أكبر وأثقل، لذا فهي تحتاج إلى دعم أقوى.
مخاطر السلامة: الجهد العالي يعني أن هناك فرصة أكبر لحدوث صدمة كهربائية، لذلك علينا أن نأخذ قواعد السلامة على محمل الجد.

الخطوة-أسفل المحولات

التعريف والوظيفة
يختلف المحول -الخافض للجهد لأنه سيخفض الجهد من الملف الأولي إلى الملف الثانوي. يستخدم هذا عددًا أكبر من المنعطفات في الجانب الأساسي مقارنة بالجانب الثانوي لجهد أقل.

بناء
المحول التنازلي: في المحول التنازلي، يكون عدد لفات الملف الأولي أكبر من عدد لفات الملف الثانوي. لنفترض أن لدينا 400 دورة في المرحلة الابتدائية و100 دورة في المرحلة الثانوية. سيؤدي هذا إلى خفض الجهد بعامل 4. ويتم التعبير عن علاقة الجهد بالمثل على النحو التالي:

التطبيقات

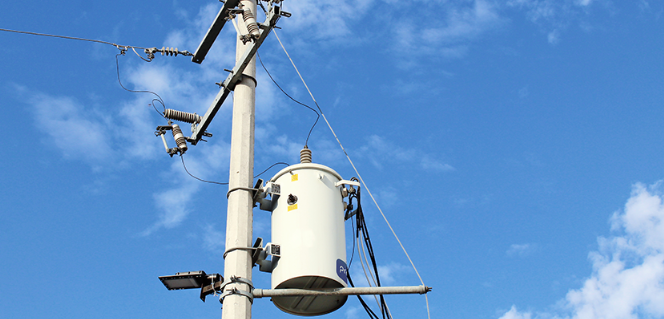

عادةً ما يتم استخدام محولات التنحي-في جميع أنواع الاستخدامات حيث يكون الجهد المنخفض ضروريًا للاستخدام الآمن. إنها أجزاء مهمة من أنظمة توزيع الطاقة في المساكن والشركات.

تشمل التطبيقات الشائعة ما يلي:

إمدادات الطاقة السكنية: يتم تخفيض الكهرباء من الشبكة إلى جهد أقل بالنسبة لنا (120 فولت، 230 فولت، إلخ).

أجهزة الشحن: تستخدم الكثير من أجهزة شحن أجهزة الكمبيوتر المحمول والهواتف الذكية، بالإضافة إلى أجهزة شحن الأجهزة الإلكترونية الأخرى، محولات متدرجة- لخفض الجهد العالي إلى مستوى أكثر أمانًا.

الآلات الصناعية: يمكن للمعدات التي تتطلب جهدًا كهربائيًا أقل للعمل أن تستخدم -محولًا سفليًا.

المزايا
السلامة: استخدام الفولتية المنخفضة يقلل من فرص إصابة الأشخاص بالصدمات الكهربائية، مما يجعلهم أكثر أمانًا لكل من المكان الذي نعيش فيه ونعمل فيه.

البساطة: المحولات التصاعدية-عادةً ما تكون أكثر بساطة من المحولات التصاعدية-الأعلى.

حجم صغير: يمكن أن تشغل مساحة أقل، لذلك يمكن وضعها في أماكن ضيقة جدًا.

العيوب
فقدان الطاقة: تعتبر المحولات المتدرجة فعالة ولكنها قد تتعرض لبعض فقدان الطاقة إذا لم يتم تصميمها بشكل جيد.
مسافة محدودة: إنها ليست جيدة حقًا للنقل لمسافات طويلة لأنها تقلل فقط من الحجم ولا تزيده.
التكلفة: هناك بعض التطبيقات حيث يكون من الأرخص استخدام العديد من المحولات الصغيرة -للأسفل بدلاً من محول واحد.

خطوة-للأعلى وخطوة للأسفل-مقارنة المحولات

تحويل الجهد
محولات الصعود-للأعلى والأسفل-الفرق الرئيسي المرئي بين الاثنين هو أنها تستخدم لتغيير الجهد. المحولات التصاعدية- تغير الجهد لأعلى، المحولات التصاعدية -الأسفل تغير الجهد للأسفل لذا فإن الاختلافين الأساسيين يحددان ما يفعلانه وكيفية عملهما.

نسبة المنعطفات
تعد نسبة الدوران جزءًا مهمًا من تصميم المحولات. محول رفع -الملف الثانوي له عدد لفات أكثر من الملف الأساسي. المحول التنازلي -الملف الثانوي له عدد لفات أقل من الملف الأساسي. يمكن أن تؤثر هذه النسبة فعليًا على نتائج تحويل جهد المحول.

الكفاءة والخسائر
تم تصنيع كلا المحولين بحيث يعملان بأكبر قدر ممكن من الكفاءة، لكن كلاهما سيكون له خسائر. تعمل المحولات التصاعدية- بشكل أفضل في النقل لمسافات طويلة، بينما تعمل المحولات التخفيضية بشكل جيد من أجل التوصيل الآمن والمحلي.

التطبيقات وحالات الاستخدام
الخطوة-للأعلى: تستخدم بشكل أساسي في مناطق الجهد العالي، مثل نقل الجهد العالي-، وبعض معدات الطاقة المتجددة والآلات الصناعية التي تحتاج إلى جهد أعلى.
الخطوة-للأسفل: تطبيق واسع النطاق في إمدادات الطاقة السكنية، والأجهزة الإلكترونية الاستهلاكية، وجميع أنواع الصناعات.

تعد المحولات الصاعدة والهابطة من المعدات المهمة لنظام توزيع الطاقة الكهربائية. إنها تجعل من الممكن إرسال الكهرباء لمسافات طويلة والتأكد من وصول الطاقة إلى هناك بأمان بمستويات يمكن للناس استخدامها. إن معرفة هذه الأنواع المختلفة من المحولات أمر مهم لأي شخص يدرس الهندسة الكهربائية، أو يصنع الطاقة، أو يوزع الكهرباء.
تعمل المحولات الخافضة-على زيادة الجهد الكهربائي لجعله أكثر كفاءة، بينما تعمل المحولات الخافضة-على خفض الجهد الكهربي إلى مستوى آمن لاستخدامه في المنازل والشركات. كلاهما مهم للكهرباء في عالم اليوم حيث أن الأنظمة الكهربائية الحديثة لن تكون قادرة على توفير الكهرباء للناس في جميع أنحاء العالم بدونهما.

الاتجاهات المستقبلية
تتحسن التكنولوجيا وتتمتع المحولات بتصميمات وكفاءات جديدة. يبدو أن المواد الجديدة، مثل الموصلات الفائقة، ومزيج التكنولوجيا الذكية للمراقبة والإدارة، تجعل المحولات-التصاعدية والتخفيضية-تقوم بالمزيد من الأشياء وتصبح أكثر كفاءة لاحقًا. بالإضافة إلى ذلك، مع زيادة الطلب على مصادر الطاقة المتجددة، فإنه سيدفع الطلب على كلا النوعين من المحولات للتعامل مع دمج مصادر الطاقة تلك في شبكات الطاقة الحالية.
