كيف يبدو المحول؟

إذا كنا نريد أن نعرف كيف يبدو المحول ، فيجب أن يكون لدينا أولاً فهم معين للهيكل الأساسي للمحول ، ومعرفة أنواع المحولات الموجودة. كل محول له مظهر مختلف بسبب استخداماته المختلفة.

https://youtube.com/shorts/gsy88_7ie9i؟feature {{3)

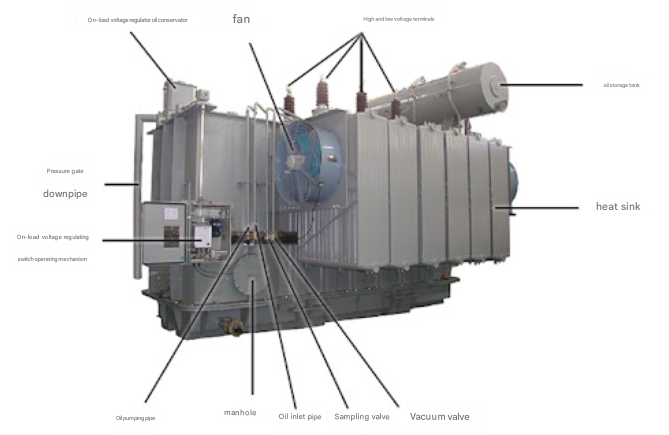

إذا كنا نريد أن نعرف كيف يبدو محول الطاقة ، فيجب علينا حتماً أن نفهم بنية المحول.

(الخط الأخضر أدناه غير متوفر في محولات الكتابة الجافة -

(1) الجسم: جوهر الحديد ، اللف ، بنية العزل ، سلك الرصاص

(2) خزان الزيت: جسم خزان الزيت (غطاء الخزان ، جدار الخزان ، أسفل الخزان)

ملحقات خزان الزيت (صمام تصريف الزيت ، صمام عينة الزيت ، الترباس الأساس ، اللوحة)

(3) جهاز التبريد: ورقة مموجة ، رادياتير ، مبرد ، مروحة ومضخة الزيت

(4) جهاز الحماية:خزانة تخزين النفط ، مقياس مستوى الزيت، المجففة ، صمام تخفيف الضغط ، مقياس الحرارة ، ترحيل الغاز ، إلخ.

(5) جهاز المخرج: جلبة ، قابس وفصل الرأس ، صندوق الكابل ، إلخ.

(6) جهاز تنظيم الجهد: OFF - الإثارة الصنبور مغير أو على-

(7) زيت المحولات: 25# زيت معدني ، 45# زيت معدني ، 60# زيت نيناس ، FR3 زيت نباتي

وفقا للغرض:

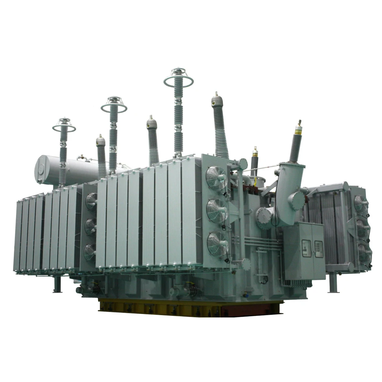

Step - Up Transformer: يزيد من الطاقة من الجهد المنخفض إلى الجهد العالي ، ثم ينقله إلى مكان بعيد من خلال خط النقل. هذا المحول عمومًا محول للطاقة (الصورة الفعلية هي كما يلي) ؛

انقر لمعرفةما هو محول الطاقة؟

Step - محول لأسفل: إنه يقلل من الطاقة من الجهد العالي إلى الجهد المنخفض ، ثم يوفر خط التوزيع الطاقة إلى خطوط قريبة أو قريبة نسبيًا. هذا المحول عمومًا محول توزيع (الصورة الفعلية هي كما يلي) ؛

انقر لمعرفةما هو محول توزيع القطب؟

وفقا لعدد المراحل:

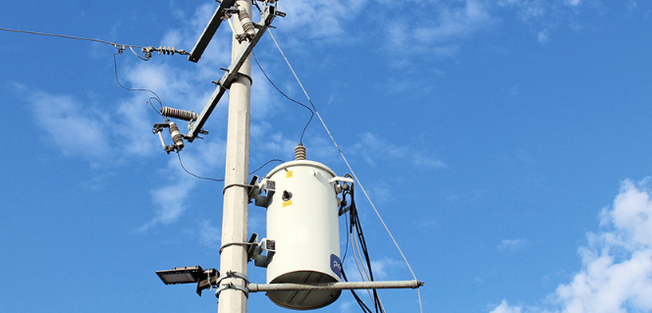

محول المرحلة - (لأن هذا النوع من المحولات له سعة منخفضة ، غالبًا ما يستخدم كمنتج لتوزيع الطاقة المنزلية ، مثل محول القطب (كما هو موضح في الشكل) يستخدم عمومًا محول الطور-) ؛

Three - محول الطور (سعة المحول عالية نسبيًا ، وغالبًا ما يتم استخدامها في نظام دائرة التوزيع لتوزيع الطاقة على شبكة الطاقة المحلية).

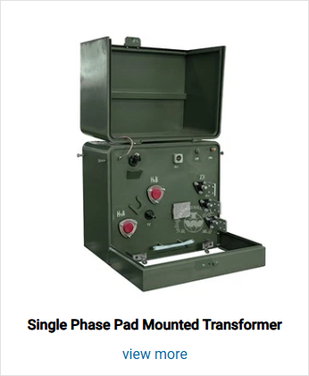

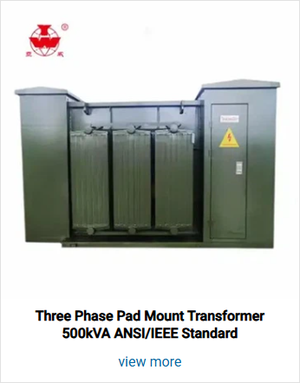

أخذ المحول المثبت على وسادة على سبيل المثال ، فيما يلي الصور المادية لمحول مرحلة واحدة مثبتة على وسادة ومحول من دولة الطور المركب. نظرًا لأن بنية جسم المحولات لمحول الطور الواحد أصغر من محول الطور الثلاثة ، فإن حجم المحول بأكمله سيكون صغيرًا نسبيًا ؛

ربما تريد أيضًا أن تعرف:كيفية توصيل محولات توزيع وسادة من ثلاث مراحل؟

وفقا للف:
محول متعرج واحد (يحتوي محول الطاقة هذا على متعرج واحد فقط وهو عبارة عن اثنين - الجهد التلقائي الجهد.

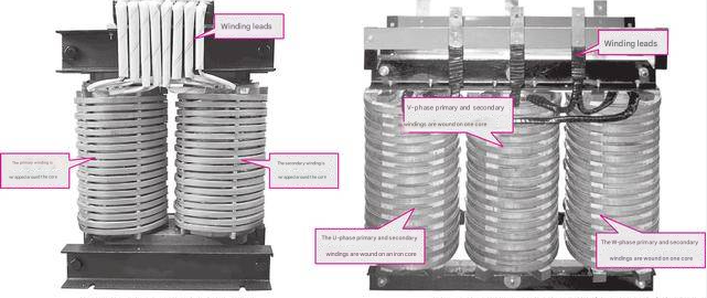

محول متعرج مزدوج (يحتوي جسم المحول على لفاتين ، ويكون مخطط الجسم كما يلي)
ثلاثة محولات متعرج (وبالمثل ، هذا النوع من جسم المحولات له ثلاثة لفات ، ومخطط الجسم هو كما يلي) ،

حيث يعني اللف عدد الملفات حول النواة ، كما يوحي الاسم ، يعني اللف الوحيد لفائف واحدة فقط حول النواة ، واللف المزدوج يعني اثنين من الملفات ، وثلاثة لف لفائف. يرتبط تصميم اللف ارتباطًا وثيقًا بمتطلبات الاستخدام للمحول: السعة والخسارة والقيم الأخرى.

وفقا للمادة المتعرجة ، هناك:

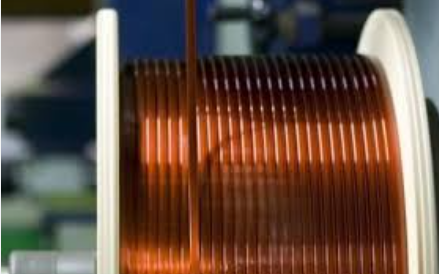

محول الأسلاك النحاسية ، المعروف بشكل شائع باسم - محول النحاس ؛

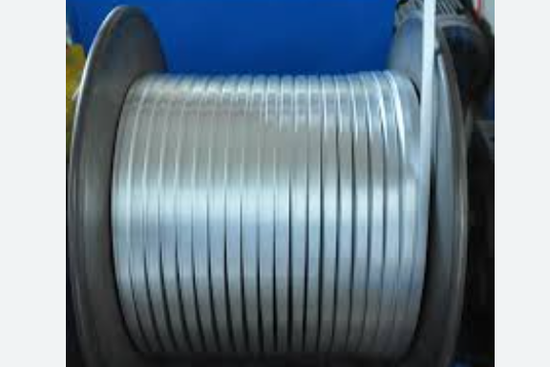

محول سلك الألومنيوم ، المعروف عادة باسم جميع - محول الألومنيوم

(سلك النحاس وأسلاك الألومنيوم ، الرجوع إلى مواد الملف اللذيذ) ،
عادة ما يكون أداء محول النحاس أفضل بكثير من أداء محول الألمنيوم. بالطبع ، نظرًا لسعر المواد ، سيكون سعر محول النحاس أعلى أيضًا من سعر الألمنيوم.

وفقًا لطريقة تنظيم الجهد ، هناك:
لا - محول تنظيم الجهد التحميل ؛ محول تنظيم الجهد التحميل ،
الفرق بين تنظيم الجهد الحمل ولا - تنظيم الجهد هو ما إذا كان المحول يحتاج إلى إيقاف تشغيل جهد المحول.

وفقًا لوسط التبريد وطريقة التبريد ، هناك:

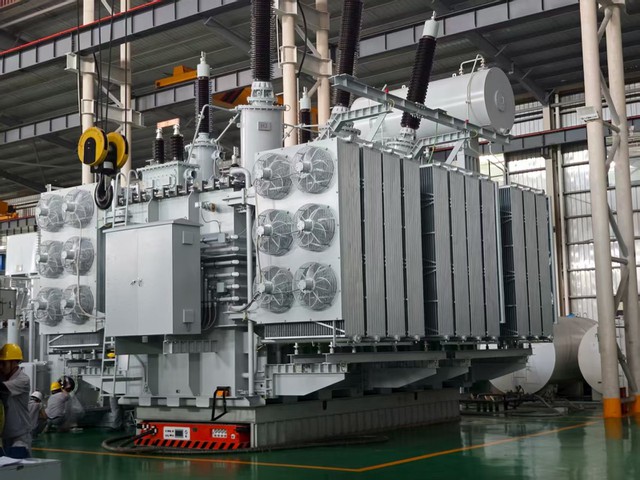

OIL - محول مغمورة: طريقة التبريد للزيت - المحول المغمور هو التبريد الطبيعي بشكل عام ، وتبريد الرياح ، وتبريد الهواء القسري ، وما إلى ذلك (كما هو موضح في الشكل أدناه) ؛ وسط التبريد هو عمومًا زيت المحولات ، والذي يتم دمجه بشكل عام مع القشرة.

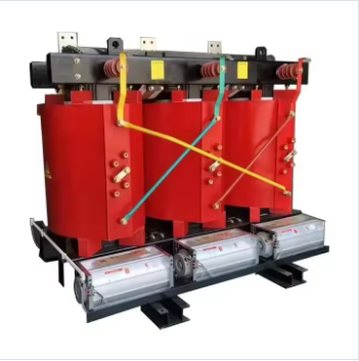

جاف - محول النوع: يتم وضع اللف في الغاز (الهواء أو غاز سداسي فلوريد الكبريت) ، أو يلقي عزل راتنج الايبوكسي (كما هو موضح في الشكل أدناه) ؛ وسط التبريد هو عمومًا وسيط غاز مثل الهواء ، ويمكن اختياره بدون قذيفة.

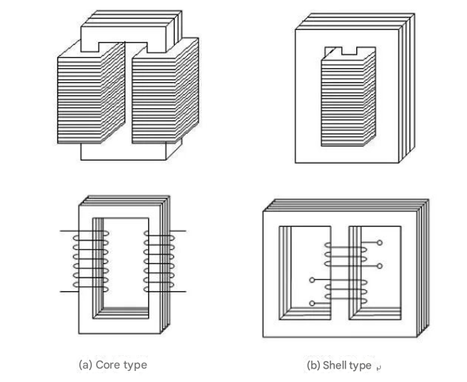

مصنفة حسب الهيكل الأساسي: Core - Type Transformer and Shell - Type Transformer.
