ما هو جوهر؟
ملخص:

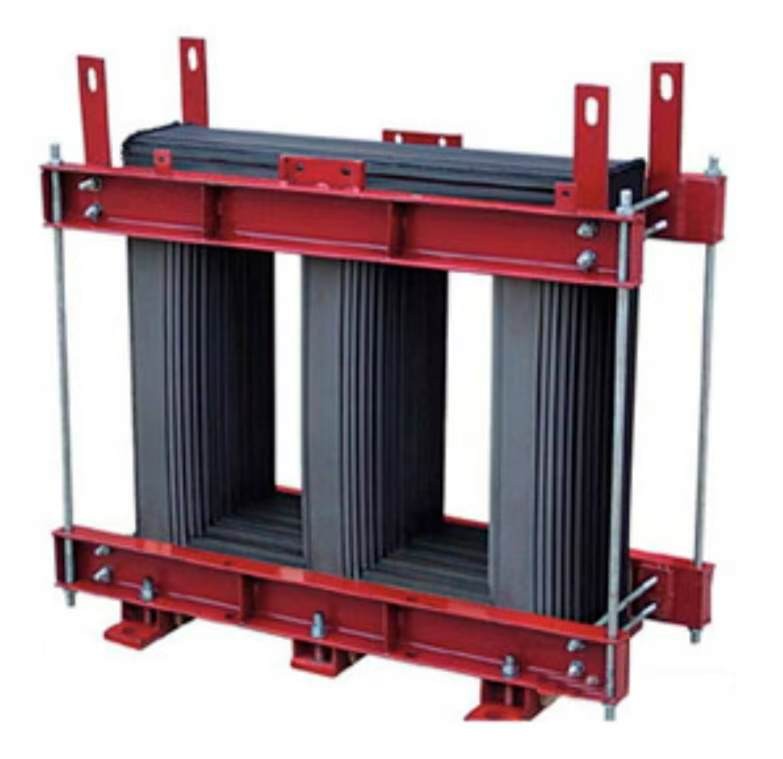

النواة مكون أساسي منمحول كهربائي، التي تتكون من التصفيات الأساسية ، وأجزاء العزل ، والمكونات الهيكلية. النواة نفسها مصنوعة من شرائط الفولاذ المغناطيسي مع نفاذية مغناطيسية عالية جدا. للتأكد من أن اللفات المختلفة يمكن أن تحفز الفولتية التي تتناسب مع عدد المنعطفات ، يجب أن يكون التدفق المغناطيسي الذي يربط بين اللفاتين متساويين. يتطلب ذلك أن يتم صنع النواة من مواد ذات نفاذية مغناطيسية عالية ، مما يضمن أن جميع روابط التدفق المغناطيسي مع النواة وكلا اللفات مع تقليل التدفق المغناطيسي الذي يربط مع لف واحد فقط.
تصنع التصفيح الأساسية عن طريق تكديس أو لطف شرائط الفولاذ المغناطيسي الكهربائي. تتكون المكونات الهيكلية للنواة بشكل أساسي من قطع التثبيت ومنصات القدم وألواح الدعم وعصابات التوتر ومسامير التوتر والمسامير. تضمن هذه المكونات الهيكلية أن يتم ضغط التصفيح بشكل كافٍ ، مما يشكل بنية أساسية كاملة ومتينة. توجد أجزاء العزل بين التصفيح وقطع التثبيت ، وسادات القدم ، وألواح الدعم ، وأشرطة التوتر ، وألواح التوتر. يتم توصيل الرصاص الأساسي من التصفيح الأساسية بقطعة التثبيت أو ترتكز بشكل موثوق خارجيًا من خلال خزان النفط ، ولا يُسمح بنقاط التأريض المتعددة في القلب. في المحولات الكبيرة ، يتم وضع قطعة التثبيت السفلية من النواة باستخدام دبابيس تحديد موقع من خزان الزيت ، في حين أن الجزء العلوي من النواة يحتوي على مكونات تحديد المواقع على لوحة الدعم التي تتماشى مع خزان الزيت لوضعها المناسب.
