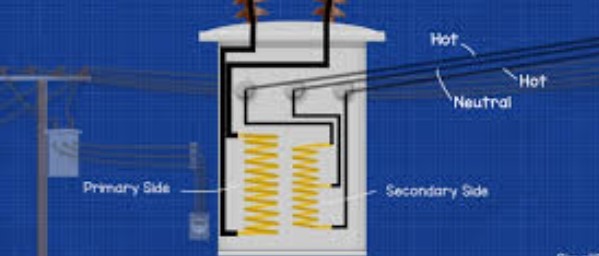

يتكون الهيكل الداخلي للمحول على القطب بشكل أساسي من القلب واللفائف والخزان (الصندوق) والملحقات. فيما يلي الوظائف والخصائص الرئيسية لكل جزء:
1. ** النواة الحديدية **: هي جزء الدائرة المغناطيسية للمحول، والتي عادة ما تكون مصنوعة من صفائح فولاذ السيليكون مكدسة معًا، تتميز صفائح فولاذ السيليكون هذه بموصلية مغناطيسية جيدة وفقدان تباطؤ صغير. يتم تجهيز الأعمدة الأساسية بملفات ويتم استخدام النير لتوصيل القلب لتشكيل دائرة مغناطيسية مغلقة.
2. **اللف**: ملفات المحولات لها نفس نوع النواة ونوعين متداخلين. في إنتاج محولات الطاقة في الصين، يتم استخدام اللف بشكل أساسي مع الهيكل الأساسي. يتم تقسيم اللف إلى لف الجهد العالي ولف الجهد المنخفض، وعادة ما يتم وضع لف الجهد المنخفض في الطبقة الداخلية بالقرب من القلب، في حين يتم وضع لف الجهد العالي في الطبقة الخارجية. توجد فجوات عزل معينة وقنوات لتبديد الحرارة بين اللفات وبين اللفات والقلب لضمان السلامة الكهربائية وتبديد الحرارة.
3. **خزان الزيت (الصندوق)**: خزان الزيت هو الغلاف الخارجي للمحول، والذي يستخدم لاحتواء القلب الحديدي والملفات، ويتم ملؤه بزيت المحولات. الدور الرئيسي لزيت المحولات هو تقوية العزل بين اللفات واللفائف والنواة الحديدية، ومساعدة اللفات ونواة الحديد على تبديد الحرارة. تم تجهيز خزان الزيت أيضًا ببطانات عازلة عالية الجهد ومنخفضة الجهد لسحب أسلاك التوصيل المتعرجة ولضمان العزل الجيد للاتصال بالدوائر الخارجية.
4. **الملحقات**: بما في ذلك وسادة الزيت، وأنابيب الحرارة، وما إلى ذلك. يتم استخدام وسادة الزيت لضبط مستوى الزيت ودرجة حرارة الزيت في خزان الزيت، لضمان التشغيل الطبيعي لزيت المحولات. يتم استخدام أنبوب الحرارة لإصدار الحرارة المتولدة أثناء تشغيل المحول للتأكد من أن درجة حرارة المحول ضمن النطاق الطبيعي.
يرجى ملاحظة أن جميع هذه المكونات تم تصميمها وتصنيعها بدقة لضمان عمل المحول بأمان وكفاءة. أثناء عملية تصنيع المحول، يجب أيضًا مراعاة عوامل مثل اختيار المواد العازلة، وعملية لف اللفات، وختم الخزان لضمان الأداء العام وجودة المحول.
نظرًا لأن المحولات الموجودة على أعمدة الكهرباء عادة ما تكون في مواقع علوية ولها هياكل داخلية معقدة، فيجب على غير المتخصصين ألا يحاولوا تفكيكها أو إصلاحها بأنفسهم. إذا كانت هناك حاجة إلى صيانة أو فحص، فيجب الاتصال بطاقم كهربائي محترف لإجراء العملية.
