ماذا يوجد داخل محول على عمود الهاتف؟

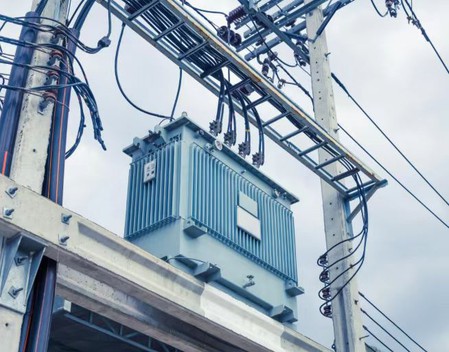

هل سبق لك أن نظرت إلى عمود الهاتف وتساءلت عن تلك الأجهزة الكبيرة الأسطوانية المرتبطة بها؟ حسنًا ، سأخبرك أن هذه المحولات ، ودورها في توزيع الكهرباء أمر بالغ الأهمية. في هذه المقالة ، سنستكشف هيكل ومكونات محول على عمود الهاتف. وبعد ذلك سأقوم بتفكيك الأجزاء الأساسية من المحول وأشرح كيف تعمل معًا لجلب الكهرباء بأمان إلى منزلك.

إذا كنت تريد معرفة المزيد ، يرجى النقر لمعرفة:ما هو داخل محول الطاقة؟

نظرة عامة على تصميم المحولات

في الواقع ، يلعب تصميم محول الطاقة دورًا حاسمًا في وظائفه وكفاءته. في كلمة ببساطة ، يقرر تصميم المحولات ما هو المستخدم. يتضمن تصميم المحولات العديد من المكونات الرئيسية ، وكل واحد له أدوار محددة في تشغيل المحولات.

يتضمن المحول المصمم بئر - العناصر التالية:

جوهر مصنوع من الفولاذ المغلف لتقليل فقدان الطاقة.

لفات النحاس أو الألومنيوم لتدفق تيار فعال.

أنظمة العزل لمنع الفشل الكهربائي.

تم تحسين كل من هذه الأجزاء لأداء ومتانة المحولات. تم تصميم التصميم لتطبيق المحول ومتطلبات التشغيل.

يؤثر تصميم المحولات على كل شيء من حجم الوحدة إلى تكلفتها. لذلك يؤثر أيضًا على كيفية وجود الطاقة - كفاءة. من خلال فهم ميزات التصميم هذه ، يمكن للمهندسين تصميم وإنشاء محولات تعمل على النحو الأمثل في ظروف مختلفة. علاوة على ذلك ، لا يمكن تجاهل معايير السلامة الدولية للمحول في عملية التصميم لضمان الموثوقية والسلامة.

لدى Yawei Transformer أكثر الموظفين التقنيين المحترفين بالنسبة لك.

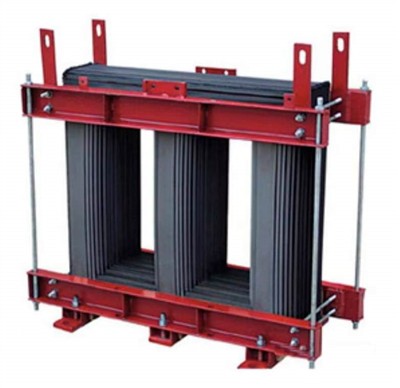

النواة: قلب المحول

جوهر هو جزء أساسي من محول الطاقة. إنه بمثابة المسار الرئيسي للتدفق المغناطيسي. وهي مصنوعة من فولاذ السيليكون مغلفة ، وبهذه الطريقة ، يمكن أن يقلل القلب من فقدان الطاقة بشكل فعال.

تصفيح Core رقيقة ، مطلية بطبقة عازلة. يجب أن أقول أن هذا التكوين يقلل من الخسائر الحالية الدوامة. وغالبًا ما يستخدمون طريقة تكديس لتحقيق الأداء الأمثل.

تشمل الفوائد الرئيسية للبان المحول:

انخفاض فقدان الطاقة بسبب التصميم الفعال.

انخفاض الاهتزازات ، تعزيز الاستقرار.

تحسين توزيع التدفق المغناطيسي.

يؤثر تصميم واختيار المواد الأساسية بشكل كبير على كفاءة المحول. إنه يضمن البناء الحد الأدنى من التردد ، مما يسهل المسار المغناطيسي السلس. يساهم التصميم الأساسي الصحيح أيضًا في انخفاض التكاليف التشغيلية وتحسين طول العمر.

بشكل عام ، يعد جوهر المحول ضروريًا لتحويل الطاقة الكهربائية بكفاءة. من خلال فهم دور وتصميم النواة أعلاه ، يمكن للمهندسين تحسين أداء المحولات. وبالتالي ، فإن جودة CORE وهيكلها أمران حاسمان للأداء الموثوق للمحول وأنظمة الطاقة.

اللفات: لفائف أولية وثانوية

اللفات هي المكونات المتكاملة لمحول الطاقة. هم مسؤولون عن نقل الكهرباء بين الدوائر. همعادةً ما تكون هذه الملفات مصنوعة من النحاس أو الألمنيوم ، تسهل الخطوة - لأعلى أو خطوة - لأسفل مستويات الجهد.

يتلقى اللف الأولي الطاقة الكهربائية من مصدر الطاقة. يولد مجالًا مغناطيسيًا يحفز الجهد في اللف الثانوي. وبالتالي ، تعمل اللفات معًا لتنظيم الجهد عبر النظام. انقر لمعرفة ما هو مبدأ المحول.

اللفات تأتي مع عدة سمات أساسية:

الموصلية الكهربائية عالية.

عزل متين لمنع الأعطال الكهربائية.

القوة الميكانيكية الكافية للضغوط التشغيلية.

بسبب مبدأ تشغيل المحولات ، فإن ترتيب اللفات مهم بشكل خاص في كفاءة المحول. تم تصميم اللفات لتقليل المقاومة والتسرب. من وجهة نظري ، يضمن هذا التصميم نقل الطاقة الأمثل بين الدوائر.

نظرًا لللفاء المصممة بشكل صحيح ، يمكن أن تتعامل مع الأحمال العالية دون ارتفاع درجة الحرارة. لذا فهي مهمة للأداء العام للمحول وموثوقيتها. أعتقد أن فهم هيكل اللفات مفيد للموظفين التقنيين يتيح استكشاف الأخطاء وإصلاحها فعالة ، مما يضمن حياة تشغيلية طويلة لمحولات الطاقة.

نظام العزل: ضمان السلامة الكهربائية

نظام العزل في محول الطاقة أمر حيوي للسلامة الكهربائية. لماذا تقول ذلك؟ لأنه يمنع الدوائر القصيرة والأخطاء الكهربائية داخل المحول. بحيث يكون دور العزل في الحفاظ على التشغيل الفعال مهمًا جدًا.

في صناعة المحولات اليوم ، تشمل مواد العزل الشائعة النفط والعوازل الصلبة. يخدم النفط غرضًا مزدوجًا من خلال توفيره

العزل والتبريد. تدعم العوازل الصلبة ، مثل الورق أو لوحة الصحافة السلامة الهيكلية.

الوظائف الرئيسية لنظام العزل:

يمنع الأقواس الكهربائية والدوائر القصيرة.

يحمي اللفات والنواة من العناصر الخارجية.

يحافظ على القوة العازلة للتعامل مع الفولتية العالية.

أعتقد أنه إذا بدون عزل مناسب ، فإن المحولات عرضة للفشل. يجب أن يقاوم العزل التوسع الحراري والانكماش. من وجهة نظري ، فإن التفتيش المنتظم وصيانة مواد العزل ضرورية وضرورية لضمان أداء دائم للمحول. لذا يمكنني القول أن فهم هذه المكونات سيساعدنا في تشخيص وإصلاح مشكلات المحولات ، وضمان السلامة والموثوقية داخل نظام الطاقة.

زيت المحولات: التبريد والعزل

من منظور عملي ، يلعب زيت المحول أيضًا دورًا مزدوجًا في محولات الطاقة مثل الأجزاء الأخرى في المحول. يعمل كعازل يمنع التصريف الكهربائي ويعزز سلامة المحول. بالإضافة إلى ذلك ، فإنه يعمل كعامل تبريد يتبدد الحرارة الناتجة أثناء التشغيل.

في الوقت الحاضر ، غالبًا ما يكون هذا الزيت المتخصص معدنيًا - ويجب أن يكون خاليًا من الملوثات. يمكن أن تقلل الشوائب بشكل كبير من فعاليتها وتؤدي إلى عطل محول. مثل المكونات الأخرى ، فإن الاختبار المنتظم لزيت المحولات أمر بالغ الأهمية ولا يمكن تجاهله للحفاظ على الأداء الأمثل.

الفوائد الرئيسية لزيت المحولات تشمل:

تبديد الحرارة الفعال وتنظيم درجة الحرارة.

تعزيز القوة العازلة لتحسين العزل.

الحماية ضد الأكسدة والتآكل.

تعتمد OIL - المحولات المملوءة على بئر - نظام الزيت المحفوظ. باتباع هذا الخط من الفكر ، فإن مراقبة حالته ستساعد في منع العيوب وإطالة حياة المحول. لذلك من وجهة نظري الشخصية ، تساهم الإدارة السليمة لزيت المحولات بشكل كبير في كفاءة وطول نظام الطاقة.

خزان المحولات: الهيكل والحماية

ليست هناك حاجة لشرح الكثير من أن خزان المحول بمثابة مكون حاسم في إسكان النواة واللفات. يوفر دعمًا هيكليًا قويًا للتجميع بأكمله. هذا موجود يضمن أن المكونات الداخلية آمنة وحماية الأشياء في الداخل من العناصر الخارجية.

عادةً ما يكون الخزان مصنوعًا من الصلب ، تم تصميم الخزان لتحمل الضغوط الميكانيكية والعوامل البيئية. على سبيل المثال ، يعمل كحاجز ضد الرطوبة والغبار والملوثات الأخرى التي قد تضر بداخل المحول.

الميزات الأساسية لخزانات المحولات تشمل:

بناء متين لفترة طويلة - الموثوقية.

تصميم مختومة لمنع تسرب الزيت.

مزودة بتجهيزات للملحقات وأجهزة المراقبة.

من وجهة نظري ، لا يحمي الخزان فحسب ، بل يحافظ أيضًا على السلامة الهيكلية للمحول. ومن المألوف أن تصميمه الدقيق يساهم بشكل كبير في كفاءة وسلامة محولات الطاقة.

البطانات: اتصالات آمنة للخارجبيئة

تعتبر البطانات مكونات أساسية في محولات الطاقة ، بسبب تسهيل الاتصالات الكهربائية الآمنة من اللفات الداخلية إلى الدائرة الخارجية. أنها تضمن أن الكهرباء عالية- تمر الكهرباء بأمان من خلال خزان المحول. هذا يمنع الأقواس الكهربائية والأخطاء المحتملة التي تحدث.

تم تصميم هذه المكونات بمواد عازلة قوية. أنها تمنع أي تصريف كهربائي غير مرغوب فيه إلى الخزان أو البيئة المحيطة. تعد البطانات المتينة والموثوقة أمرًا حيويًا للحفاظ على كفاءة وسلامة المحولات.

وتشمل الخصائص الرئيسية للبطانات:

قوة عازلة عالية للعزل.

مقاومة التدهور البيئي.

القدرة على دعم الأحمال الميكانيكية.

فوق النص ، حتى نتمكن من القول إن البطانات تلعب دورًا محوريًا في التشغيل السلس للمحولات. أنها تضمن النقل الآمن للطاقة عبر مستويات الجهد المختلفة.

الصنبور المغير: تنظيم الجهد في العمل

نظرًا لأنه يعمل على أن مغيرات الصنبور جزء لا يتجزأ من الحفاظ على مستويات الجهد الأمثل في محولات الطاقة. يقومون بضبط جهد إخراج المحول عن طريق تغيير الاتصالات على لفاتها. وفقا لرأي الشخصي: تساعد هذه القدرة على التكيف في استيعاب التقلبات في الطلب على الحمل.

هناك نوعان رئيسيان من مغيرات الصنبور: على التحميل-. على - ، يمكن لمغيرات التحميل أن يعدل الجهد دون مقاطعة مصدر الطاقة. OFF - يتطلب تغيير الصنع أن يكون المحول هو التنشيط قبل إجراء تغييرات.

فيما يلي الميزات الرئيسية لمحلل الصنبور:

تسهيل تعديلات الجهد الدقيقة.

تعزيز كفاءة المحول.

دعم توصيل الطاقة المستمر والموثوق.

في جوهرها ، تضمن مغيرات الصنبور أن المحولات يمكن أن تتعامل مع ظروف الحمل الكهربائية المتنوعة. هذه القدرة على التكيف المستمر أمر بالغ الأهمية للحفاظ على استقرار النظام وموثوقيته. من خلال التحكم الدقيق للجهد ، يساعد مغيرات الصنبور في زيادة كفاءة شبكات توزيع الطاقة.

أنظمة التبريد: الحفاظ على كفاءة المحولات

عندما يتم ارتفاع درجة حرارة الماكينة وإفراطها في التحميل ، غالبًا ما يؤثر هذا الموقف على كفاءة تشغيل المعدات. لذلك أعتقد أن أنظمة التبريد ضرورية لتشغيل محولات الطاقة الفعالة. يتم إنتاج الحرارة بسبب فقدان الطاقة أثناء التحولات الكهربائية. إذا كان ذلك بدون تبريد فعال ، فإن هذه الحرارة يمكن أن تحلل الأداء وتقليل عمر المحولات.

فيما يلي العديد من طرق التبريد ، بما في ذلك تبريد الزيت والهواء. يتضمن تبريد الزيت دوران الزيت حول اللفات لامتصاص الحرارة. هذه الطريقة شائعة في المحولات الكبيرة بسبب كفاءتها. أعتقد أن تبريد الزيت أفضل من تبريد الهواء ، وفقًا لتأثيره الفعلي.

على العكس ، يعتمد تبريد الهواء على الهواء المحيط لتبديد الحرارة. غالبًا ما يتم استخدامه في المحولات الأصغر حيث يكون توليد الحرارة أقل. قد تدمج التصميمات المتقدمة المشجعين أو المشعفين لتعزيز التبريد.

تشمل ميزات وفوائد أنظمة تبريد المحولات:

الوقاية من ارتفاع درجة الحرارة وتلف المكون.

تحسين كفاءة المحولات وعمرها.

دعم لقدرات الحمل الأعلى.

في الختام ، يعد التبريد الفعال ضروريًا للحفاظ على سلامة وأداء المحولات. أعتقد أن إدارة درجة الحرارة المناسبة تضمن تعمل المحولات ضمن حدود آمنة ، مما يتيح التوزيع الكهربائي الموثوق به.

دبابة الحفظ والترطيب: إدارة النفط والرطوبة

بسبب تعويض خزان الحفاظ على التغيرات في حجم الزيت التي تسببها اختلافات درجة الحرارة. من الأهمية بمكان بالنسبة للزيت - المحولات المملوءة. مع ارتفاع درجة حرارة الزيت ، يمتد ويملأ المحافظ.

علاوة على ذلك ، يساعد هذا الخزان أيضًا في الحفاظ على الخزان الرئيسي مغلقًا من الجو. فهو يقلل من خطر تلوث الزيت ، وضمان خصائص العزل والتبريد الفعال. لذلك أعتقد أن دبابة الحفظ تلعب دورًا حيويًا في تمديد حياة المحولات.

تعلق على المحافظ هو الاستراحة. التنفس ينظم الرطوبة التي تدخل النظام. أنه يحتوي على هلام السيليكا ، الذي يمتص

الرطوبة من الهواء.

تشمل الجوانب الرئيسية لنظام الحفظ:

يستوعب التوسع الحراري والانكماش.

يحافظ على نقاء الزيت عن طريق منع التلوث.

ينظم الرطوبة بمساعدة استراحة.

معا ، يحسن المحافظون والاستراحة أداء المحولات. بشكل عام ، يحافظون على جودة الزيت ويمنعون الأضرار الناجمة عن الرطوبة ، مما يضمن التشغيل الموثوق والآمن للمحولات بمرور الوقت.

أجهزة تنفيس التنفيس والضغط

من وجهة نظري ، عندما تعمل المحولات في ظل الظروف القاسية ، فإن أجهزة تخفيف الضغط ضرورية بشكل خاص لسلامة المحولات. أنها تمنع زيادة الضغط - داخل خزان المحولات.

بكلماتي ، تعمل فتحات الانفجار كحماية حاسمة. أنها توفر طريق هروب الطوارئ للغازات عندما يصبح الضغط مرتفعًا جدًا. هذا الوجود يقلل من خطر الانفجارات ويضمن سلامة المعدات المحيطة والشخص الذي يعمل حول المحولات.

غالبًا ما يتم دعم هذه المكونات بواسطة آليات السلامة الأخرى. معا ، يحافظون على مستويات الضغط المثلى للمحولات.

تشمل الوظائف الرئيسية لفتحات الانفجار وأجهزة تخفيف الضغط:

الإصدار التلقائي للضغط الزائد أو الغازات.

الوقاية من الأضرار الهيكلية للمحول.

تحسين السلامة الشاملة والموثوقية التشغيلية.

أعتقد أن مثل هذه الأجهزة تضمن أن المحولات يمكن أن تظل آمنة حتى في ظل ظروف التشغيل الضارة ، مما يسمح بأداء فعال دون المساس بالسلامة الهيكلية.

المشعات والمراوح: تعزيز تبديد الحرارة

مثل الآلات الأخرى ، يمكن للمحولات أيضًا توليد الحرارة أثناء التشغيل. لذلك ، أعتقد أيضًا أن إدارة هذه الحرارة أمر بالغ الأهمية لكفاءة المحولات. تعد المشعات والمشجعين ، والتي تعد أيضًا جزءًا من نظام التبريد ، المكونات الرئيسية في هذه العملية.

تساعد المشعات عن طريق تبديد الحرارة الزائدة في البيئة. أنها تعمل عن طريق زيادة مساحة السطح للتبريد. يساعد المشجعون هذه العملية من خلال توفير تداول الهواء القسري.

معا ، هذه المكونات تمنع ارتفاع درجة الحرارة. تشمل الأدوار المهمة التي يلعبونها:

زيادة التبادل الحراري وكفاءة التبريد.

إطالة عمر مكونات المحولات.

الحفاظ على درجة الحرارة المثلى للتشغيل الآمن.

من وجهة نظري ، يمكن أن أنظمة التبريد الفعالة يمكن أن تضمن عمل المحولات بكفاءة. يقلل هذا التبريد أيضًا من الإجهاد الحراري على أجزاء المحولات ، مما يمنع الفشل المحتملة للمحولات. في رأيي الشخصي ، تعتبر المشعات والمشجعين ضرورية للحفاظ على المحولات ضمن حدود درجة حرارة آمنة.

المحطات والموصلات: الارتباط بشبكة الطاقة

عندما يتعلق الأمر بتواصل المحولات مع الشبكة ، أعتقد أن المحطات والموصلات هي أمر بالغ الأهمية. لأنها تضمن مسار كهربائي آمن. إذا بدونهم ، لا يمكن للمحولات نقل الطاقة بكفاءة.

هذه المكونات تؤدي أدوارًا متعددة. من ناحية ، يتعاملون مع الحمل الكهربائي. من ناحية أخرى ، يمكنهم تقليل المقاومة. لذلك ، التصميم الصحيح أمر حيوي للحفاظ على التدفق الحالي وتجنب العيوب.

تشمل الوظائف الرئيسية:

ربط اللفات الداخلية بالأنظمة الخارجية.

ضمان اتصالات كهربائية مستقرة وآمنة.

استيعاب مستويات الجهد المختلفة واحتياجات الطاقة.

لذلك يجب أن أعترف أن الموثوقية في المحطات والموصلات ضرورية. يجب أن يضمن تصميمهم الطويل - متانة مصطلح. أنها تؤثر على معايير الأداء والسلامة في أنظمة توزيع الطاقة.

إكسسوارات محولات إضافية وأجهزة مراقبة

ما يجب ذكره هو أن المحولات غالبًا ما تتضمن إكسسوارات مختلفة لتعزيز أدائها وموثوقيتها. تلعب هذه الأجهزة دورًا حيويًا في الكفاءة التشغيلية للمحولات. بكلماتي ، فإنها توفر نافذة في صحة المحول ووظائفها للمهندسين.

وأجهزة المراقبة لا غنى عنها في أنظمة المحولات الحديثة. أنها تسمح بتتبع الأداء الحقيقي-. علاوة على ذلك ، تعد معلومات أجهزة المراقبة أمرًا بالغ الأهمية للتنبؤ باحتياجات الصيانة ومنع فشل المحولات.

تشمل الملحقات الرئيسية وأجهزة المراقبة ما يلي:

مقاييس درجة الحرارة لمراقبة الظروف الحرارية.

مؤشرات مستوى الزيت تضمن التبريد المناسب.

أجهزة تخفيف الضغط حماية ضد تراكم الضغط المفرط.

أدوات الحد من الضوضاء تقليل الأصوات التشغيلية.

أنظمة التحكم في الاهتزاز الحفاظ على السلامة الهيكلية.

في رأيي ، يضمن دمج هذه الملحقات أن المحولات تعمل في أفضل حالاتها. أنها تساعد في الحفاظ على الأداء الأمثل مع توفير تأكيدات السلامة. مع تقدم التكنولوجيا ، أعتقد أن هذه الأجهزة ستستمر في التطور ، والتي ستوفر رؤى أفضل والسيطرة لنا.
