ما هو ارتفاع درجة حرارة المحول وتحليل السبب؟

المحول هو جزء من النظام الكهربائي لدينا اليوم. لديهم عمل جيد للغاية في نقل الطاقة الكهربائية بأمان وبصحة جيدة. في أماكن مختلفة. على الرغم من أنها جيدة - ، إلا أن المحول لا يزال خاضعًا لجميع أنواع الضغوط وظروف التشغيل عندما يتعلق الأمر بكيفية عملهم في مصطلح - الطويل. ينتمي ارتفاع درجة الحرارة إلى حالة مهمة للمحولات التي تعرف عن التفاصيل الدقيقة لدرجة حرارة المحولات وتزداد الأسباب الكامنة وراء هذه الحاجة للحفاظ على الصحة العامة المحولات ، والتأكد من أن كل شيء يعمل كيف ينبغي وزيادة الوقت الذي يتم فيه استخدام المحول.

ارتفاع درجة حرارة المحول هو الفرق في درجة الحرارة بين درجة حرارة البيئة المحيطة بالمحول ودرجة حرارة لفائف المحول واللبات. ارتفاع درجة الحرارة هذا هو شيء سيتم النظر إليه خلال كل من المبنى واستخدام أوقات المحولات. ارتفاع درجة الحرارة قد يؤدي إلى الكثير من الأشياء الخطيرة مثل انهيار العزل ، وحياة أقصر للمنتجات ، وسيناريو الحالة الأسوأ ، فشل المحول الكلي.

ارتفاع درجة الحرارة ، هو مؤشر رئيسي للغاية لإزالة الحرارة المولدة مع Transforemer Wheen ، وتأتي الحرارة بشكل أساسي من فقدان الطاقة الكهربائية ، هذه الخسائر هي جزء من تشغيل المحول. يساعد الحفاظ على علامات التبويب على تغييرات درجة الحرارة المشغلين على معرفة ما يفعله المحول. يمكن أن يعطي ارتفاع هنا أو هناك فكرة مشغل مفاده أن هناك شيئًا ما من حيث التحميل الزائد للمحول ، والتبريد الضعيف. للحفاظ على موثوق نظام الطاقة وتجنب انقطاع التيار الكهربائي غير المتوقع ، فإن هذا النوع من مراقبة درجة حرارة Pro- مفيد حقًا.

يتم تقسيم المحولات بشكل أساسي إلى فئتين كبيرتين وفقًا لطرق التبريد الخاصة بهم: Oil - محولات مغمورة وتجفيف - المحولات. كل منها له خصائص ارتفاع درجة الحرارة الخاصة به وهو مهم للغاية من حيث الاستخدام والرعاية.

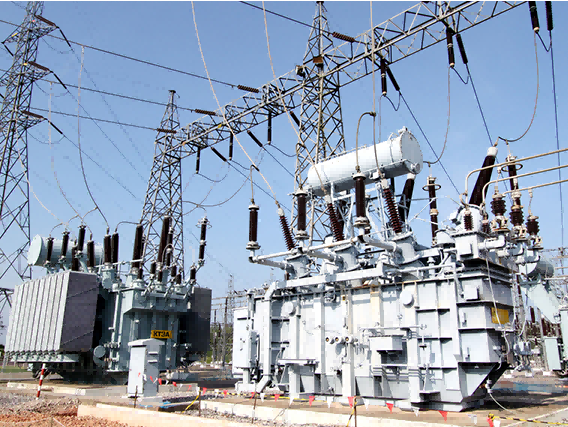

يستخدم OIL - المحولات المغطاة بالزيت في نفس الوقت للتبريد والعزل. يتجول الزيت الموجود في المحول ، ويحمل الحرارة بعيدًا عن الداخل ، ويتخلص منه بسهولة مع زعانف المبرد. وهذه طريقة التبريد فعالة للغاية ، وبالتالي فإن درجة الحرارة ترتفع عادةً من أي نوع آخر. لا يقتصر الأمر على الزيت بالارتداد الحراري ، بل يعطي أيضًا قوة عازلة للمحول ، وبالتالي فإن الانهيار الكهربائي مستحيل.

من ناحية أخرى ، لا تحتوي محولات النوع الجاف على الزيت للتبريد. بدلاً من ذلك ، يعتمدون على حركة الهواء من حولهم لدفع الحرارة بعيدًا. لذا فإن المحولات الجافة - عادة ما ترتفع درجة حرارة كبيرة بسبب عدم وجود طريقة جيدة جدًا. من المهم معرفة مدى دافئتهم للتأكد من أن محولات النوع الجاف تعمل بشكل جيد. يعمل هذا النوع في الأماكن التي لا يوجد فيها مساحة كافية أو ليس من الآمن صب الزيت لمساعدته على التهدئة.

الاتصال الآن

هناك بعض العوامل التي تؤدي إلى ارتفاع درجة حرارة المحول بشكل رئيسي بسبب الخسائر الكهربائية وحالات العمل. هذه الأسباب مهمة أيضًا للتحكم الجيد في درجة الحرارة والعمر الطويل للمحول.

فقدان الكهرباء هو السبب الرئيسي للتدفئة في محول. في الحالة التي يتم تجميعها في نوعين مختلفين وخسائر النحاس والخسائر الأساسية.

1. خسائر النحاس (خسائر I²R):خسائر النحاس ناتجة عن المقاومة الطبيعية للفات المحولات. عندما يمر عبر تلك اللفات ، سيكون هناك بعض المقاومة ، وبالتالي ستكون هناك حرارة. تتناسب كمية الحرارة مباشرة مع مربع التيار ، مما يعني أن خسائر النحاس هي جزء كبير من مقدار الساخنة للمكون خاصة مع الأحمال الثقيلة

2. الخسائر الأساسية (خسائر الحديد):الخسائر الأساسية هي نتيجة المجال المغناطيسي البديل داخل قلب المحول. وهي تتكون من التباطؤ وخسائر الدوامة الحالية ، وكلاهما يمكن أن يجعل الأمور دافئة. ترجع خسائر التباطؤ إلى حقيقة أن المجالات المغناطيسية في التأخر الأساسي وراء القوة المغناطيسية ، Eddy - يرجع الخسائر الحالية إلى التيارات المتداولة الناتجة في القلب. إنه يحدث فرقًا كبيرًا فيما يتعلق بالحرارة الكلية التي تقع داخل المحول.

إن تشغيل محول على تصنيفه يؤدي إلى تسخينه. الحمل الزائد سوف يتسبب في ارتفاع التيار داخل اللفات. هذا يعني أن هناك الآن المزيد من فقدان النحاس ، وهناك المزيد من الحرارة التي يتم إنشاؤها أيضًا. لا يجعل عمر العزل أسرع فحسب ، بل يمكن أن يسبب أيضًا هاربًا حراريًا. الهرب الحراري هو عندما تخرج درجة الحرارة عن السيطرة وقد تفشل.

درجة الحرارة المحيطة حول المحول تهم كثيرًا إلى ارتفاع درجة الحرارة. ارتفاع درجة الحرارة يقلل من المحولات سعة إزالة الحرارة ، مما يجعل الحرارة الداخلية ترتفع أيضًا. يشير هذا إلى حقيقة أنه من المهم مراعاة البيئة عند تصميم محول واختيار مكان له ، للسماح بتبريد فعال.

يعد أداء تبريد المحول جزءًا مهمًا من التحكم في درجة حرارته. يرجع التبريد غير الكافي إلى مشعات ضعف تدفق الهواء ، ومتوسطة التبريد الأقل ، ويجب مواكبة أنظمة تبريد درجة حرارة التشغيل العالية بشكل منتظم للعمل في أفضل حالاتها وتتوقف عن الساخنة.

عادة ما يتم إنشاء التيار التوافقي بواسطة الحمل الخطي غير- مثل محرك التردد المتغير والمنتجات الإلكترونية ، مما قد يؤدي إلى تسخين المحول. الزيادة التوافقية للنحاس والنواة ، مع ارتفاع درجة الحرارة. يجب معالجة التشويه التوافقي إما عن طريق التصفية أو من خلال تصميم النظام من أجل الحفاظ على درجة حرارة محول أقل بكثير من المستوى الآمن.

على الرغم من أننا نحتاج إلى فهم ما الذي يجعل المحول يرتفع في درجة الحرارة ، إلا أنه من المهم بنفس القدر دراسة ومشاهدة ارتفاع درجة الحرارة. يكون التحليل فعالًا عندما يتم التعرف على المخاوف المحتملة إلى الأمام ويتم تجنب حالات فشل المحول ، مما يؤدي إلى توزيع طاقة موثوق به.

فحص درجة الحرارة العادية للمحول مهم للغاية. تأتي المحولات الحديثة مع الحالة - من - مستشعرات درجة حرارة الفن - التي تعطي معلومات حالية عن التعويذة ودرجة حرارة الزيت. سيتمكن الأشخاص من رؤية هذه البيانات من خلال هذه البيانات أن درجة الحرارة قد ارتفعت بشكل غير متوقع وتصحيحها قبل فوات الأوان. هناك حاجة إلى تنفيذ نظام مراقبة درجة الحرارة الآلي لتحسين الموثوقية والاستجابات الأسرع.

التصوير الحراري هو شكل من أشكال التشخيص لا يتضمن إجراء أي نوع من التخفيضات على محول لتحديد النقاط الساخنة. يكتشف التصوير الحراري كميات غير طبيعية من الحرارة عن طريق التقاط صور الأشعة تحت الحمراء. إذا كان هناك أي مشكلة في العزل ، فقد تسبب حرارة غير طبيعية وكذلك أي مشكلة تتعلق بأي اتصال كهربائي. هذه طريقة بصرية لإظهار درجة الحرارة التي ستساعدك في العثور على بقع المتاعب لإصلاحها أو العناية بها.

يمكن ملاحظة أهمية النظر إلى حمل المحول من حالة التشغيل. ينظر المشغلون إلى مقدار الحمل وإذا كان يتغير. يلاحظون عندما يتم تحميل شيء ما ويقومون بأشياء لمنعه من الساخنة للغاية. قد يساعد تحليل الحمل أيضًا في استخدام المحولات ، والتخطيط للقدرة المستقبلية.

هل تريد ضمان عمل محولات الطاقة في مستوى ارتفاع درجة الحرارة بشكل جيد حتى يتمكنوا من العمل بشكل صحيح؟ لذلك عليك القيام بالتدابير التي تقلل من ارتفاع درجة الحرارة. وهنا طرق قليلة:

الصيانة اليومية ، نظام تبريد التنظيف ، التحقق من الاتصال ، والتهوية بشكل صحيح ، تساعد هذه الإجراءات في الحفاظ على أداء محول جيد وارتفاع درجة حرارة التحكم. قم بفحوصات منتظمة وصيانة في الوقت المحدد ، قد يجتمع الكثير من الغبار والأوساخ إذا لم يتم الاحتفاظ بها بشكل جيد ، فقد يعيق ذلك في طريق العمل الرائع كما ينبغي.

هناك طريقة جيدة لتجنب درجات الحرارة المرتفعة بشكل مفرط وهي الارتباط بكيفية إدارة الحمل. لا تجعل المحولات تحمل أكثر مما تستطيع ، أو ستحصل على حار جدًا. قم بتوزيع الحمل على محولات مختلفة حتى نتمكن من تقليل الإجهاد الحراري ولدينا فترة حياة أطول من المعدات.

في بعض المواقف ، قد تكون هناك حاجة لترقية نظام التبريد إذا كان ارتفاع درجة الحرارة أكبر. ربما يعني هذا أنك بحاجة إلى إضافة المزيد من الأشياء التي تبرد ، مثل المشجعين أو المضخات أو المبادلات الحرارية ، لجعلها باردة. قم بترقية الأنظمة القديمة إلى طرق تبريد جديدة لتحسين والعمل بشكل أكثر موثوقية.

من أجل إلغاء التوافقيات ، من الضروري تثبيت مرشح التوافقي. تقلل المرشحات التيارات التوافقية وتوليد الحرارة للسيطرة على الزيادة في درجة الحرارة. سيكون لتنفيذ هذه الحلول جودة طاقة أفضل وخفض درجة حرارة المحول.

ارتفاع درجة حرارة المحول هو جزء مهم من كيفية عمل المحولات. نحن بحاجة إلى الانتباه إليها بعناية. نحتاج إلى معرفة أسباب ارتفاع درجة الحرارة واتخاذ التدابير المناسبة ، والحفاظ على المشغل يجعل المحول يعمل بكفاءة وأمان. إذا تم التحقق من المحول بانتظام ، والحفاظ عليه ، والاحتفاظ به في حمولة يمكن التحكم فيها ، فلن لا يسخن أبدًا. من شأنه أن يمتد محولات العمر.

إن تنفيذ هذه الممارسات أثناء محول المحول الخاص بك سيؤدي إلى نتائج أفضل ، ويقلل من فرصة الفشل باهظ الثمن. ارتفاع درجة حرارة المحول يمكن أن يساعد في فهم والتعامل مع. للحفاظ على الفعالية المناسبة وموثوقية النظام الكهربائي من خلال التركيز على درجة الحرارة ، يمكن للمشغلين حماية بنيتهم ​​التحتية وإعطاء الكهرباء الثابتة لعملائهم.
