أسباب لماذا يمكن الحفاظ على الطاقة في المحولات ،الأهمأحدهما هو المبدأ الأساسي الذي يعتمد عليه تشغيل المحول على: تشغيل المحول هو تبادل جهد التيار المتردد أو التيار بين اثنين أو أكثر من اللفات في نفس التردد بمساعدة الحث الكهرومغناطيسي. باختصار ، مبدأ العمل هو "الكهرباء تولد المغناطيسية ، والمغناطيسية تولد الكهرباء". يحدد هذا مبدأ العمل الأساسي أن المحول لن ينتج عنه الكثير من الخسارة بموجب قانون الحفاظ على الطاقة. والآن ، يمكن للمحولات الحديثة أن تحقق عادة ما بين 95 ٪ و 99 ٪. محملة. للمحولات الصغيرة والمتوسطة ، قد تكون الكفاءة أقل قليلاً ، وعادة ما بين 95 ٪ و 98 ٪. بالنسبة للمحولات القديمة أو المنخفضة الجودة ، قد تكون الكفاءة أقل من 95 ٪.
محول Yaweiسوف تزودك بخدمات الاستشارات التقنية الأكثر احترافية
لذا ، كيف يمكننا تقليل أو تجنب خسائر الأخطاء المحتملة؟
1. تقليل فقد النحاس
استخدم مواد موصلة للغاية:اختر النحاس أو الألمنيوم عالي الجودة كمواد متعرج لتقليل المقاومة. لماذا تقلل من المقاومة تقلل من الخسائر؟ نظرًا لأن المقاومة تعمل كعقبة في انتقال الطاقة ، سيتم إنشاء فقدان الحرارة غير الضروري بسبب وجود المقاومة عند مرور الوقت ، وبالتالي فإن تقليل المقاومة سيقلل من فقدان الطاقة ويحقق توفير الطاقة.

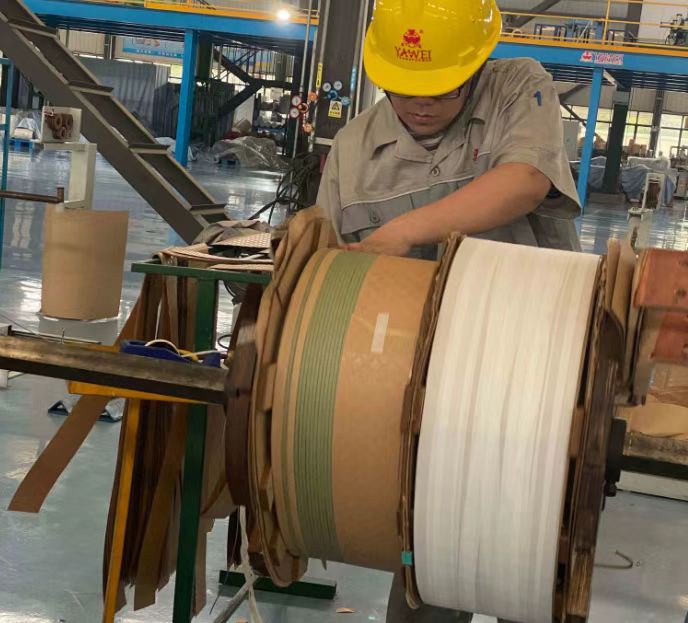

تحسين تصميم اللف:استخدم لفائف أكثر سمكا لتقليل مقاومة اللفات ، وتصميم تصميم معقول متعرج لتقليل المسار الحالي. فقدان النحاس هو الحرارة الناتجة عن مقاومة التيار يمر عبر الموصل. عندما يكون الملف أكثر سمكًا ، تزداد مساحة المقطع العرضي للموصل وتنخفض المقاومة وفقًا لذلك. هذا يعني أنه عندما يمر نفس التيار ، فإن الملف السميك سيؤدي إلى فقدان حرارة أقل. في الوقت نفسه ، يمكن للملفات السميكة أن تجعل التيار موزعة بشكل متساوٍ في الموصل الذي يمكن أن يقلل من التدفئة المحلية الناجمة عن كثافة التيار المفرطة. هذا يساعد على تقليل فقدان الحرارة بشكل عام. بالإضافة إلى ذلك ، يمكن لفائف أكثر سمكا تبديد الحرارة بشكل أكثر فعالية ، مما يقلل من الخسائر الإضافية الناجمة عن زيادة درجة الحرارة. يساعد أداء تبديد الحرارة الجيد على الحفاظ على موصله يعمل في درجة حرارة أقل ، وبالتالي تحسين الكفاءة. النقطة الأخيرة هي تقليل تأثير الجلد: تحت تشغيل التردد العالي ، يميل التيار إلى التركيز على سطح الموصل ، والذي يسمى تأثير الجلد. توفر الملفات الأكثر سمكًا مساحة سطح أكبر ، مما يقلل من تأثير تأثير الجلد على التوزيع الحالي وبالتالي تقليل الخسائر.
2.Reduce فقدان الحديد للمحول
استخدم المواد الأساسية عالية الأداء
أوراق الصلب السيليكون منخفض الخسارة: يمكننا اختيار صفائح الصلب السيليكون منخفض الخسارة أو مواد الفريت التي لها نفاذية مغناطيسية عالية وخسائر منخفضة التباطؤ. (فقدان التباطؤ: يتم استهلاك الطاقة عندما تكون المادة المغناطيسية مغناطيسية وتزايد مغناطيسية في مجال مغناطيسي)
تحسين تكوين السبائك:استخدم مواد أساسية ملموسة لتقليل الخسائر التيار الدوامة. (عندما يولد الحقل المغناطيسي المتغير التيارات الدوامة في القلب ، تسبب هذه التيارات الدوامة فقدان الطاقة. باستخدام مواد مثل صفائح الصلب السيليكون يمكن أن تقلل من خسائر تيار الدوامة.)

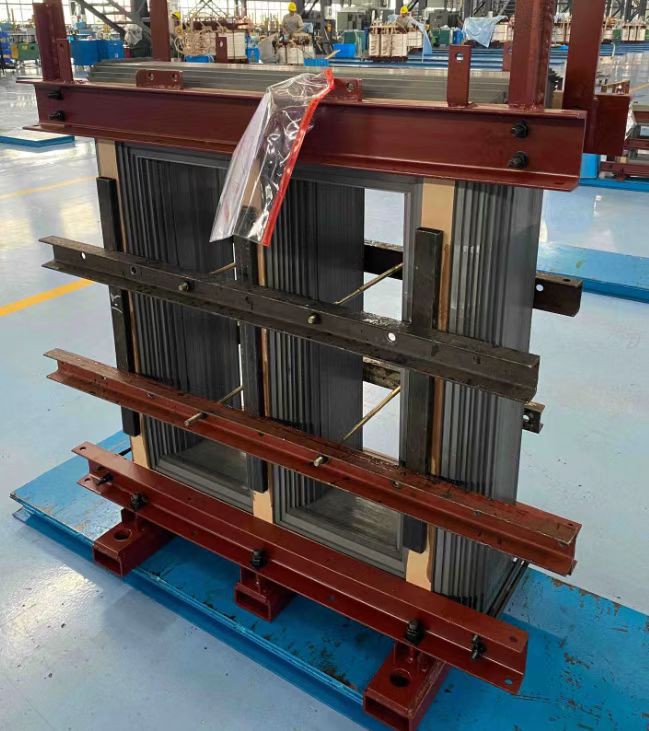

استخدام النوى مغلفة
التصميم المصقول: قسّم المادة الأساسية إلى صفائح رقيقة متعددة ، وعزل بعضها البعض ، وتقليل تكوين التيارات الدوامة ، وبالتالي تقليل الخسائر.
تحسين الشكل الأساسي
قلب Toroidal: استخدم تصميمًا أساسيًا حلقيًا أو مغلقًا لتحسين كفاءة الاقتران للتدفق المغناطيسي وتقليل خسائر التسرب. (فقدان التسرب: فقدان الطاقة الناجم عن اقتران غير مكتمل للحقل المغناطيسي. لا يتم نقل هذا الجزء من الطاقة إلى اللف الثانوي.)
زيادة تردد التشغيل
في بعض الحالات ، يمكن لزيادة تردد التشغيل للمحول أن يقلل من فقدان الحديد ، لأنه على التردد العالي ، تصبح مساحة حلقة التباطؤ أصغر وسيتم تخفيض الخسارة وفقًا لذلك.
تقليل درجة حرارة التشغيل
من خلال نظام تبريد فعال ، احتفظ بدرجة حرارة التشغيل للمحول ضمن نطاق مناسب لتقليل الخسارة الناجمة عن زيادة درجة الحرارة.
تحسين كثافة التدفق
تصميم معقول: وفقًا لتطبيق المحول ، تم تصميم كثافة التدفق في النواة بشكل معقول لتجنب خسائر إضافية ناتجة عن كثافة التدفق المفرطة.
فيما يتعلق بالمشكلات الفنية المتعلقة بتقليل الخسائر مثل تحسين نظام التبريد ، وتقليل خسائر عدم التحميل ، وتحسين كفاءة المحولات ،Yawei transforemr يمكن أن توفر لك الضمان والخدمة الأكثر موثوقية.
