محولات الطاقةهي المعدات الكهربائية المصنعة بناءً على مبدأ الحث الكهرومغناطيسي ، وبالتالي ، يجب أن يكون لمحولات الطاقة على الأقل القدرة على الاستفادة بكفاءة في قلب الحديد والتعويذة الكهرومغناطيسية.
الأجزاء الرئيسية لمحول الطاقة هي النواة الحديدية ، والتعرج ، والعزل ، والغلاف ، والمكونات اللازمة ، وما إلى ذلك ، بسبب الاختلافات في السعة والجهد ، يمكن أن يكون هيكل النواة الحديدية والتعويذة والعزل والغلاف والمكونات اللازمة لمحولات الطاقة المختلفة.
جوهر الحديد

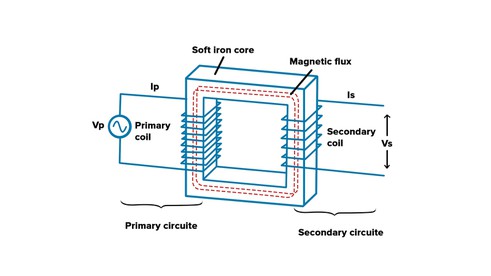

يمكن أن تحول المحولات الفولتية المختلفة عن طريق تحفيز التغييرات في التدفق المغناطيسي داخل قلب الحديد مع مرور الوقت في لفات المنعطفات المختلفة التي ينبغي إنشاء فولتية مختلفة (أو يمكن الحصول على فولتية مختلفة عن طريق الاستفادة من المنعطفات المختلفة في متعرج واحد).
شريط فولاذ كهربائي موجه للحبوب
من أجل تحفيز الجهد الذي يتناسب مع عدد المنعطفات في لفائف مختلفة ، يجب أن يكون التدفق المغناطيسي لللفاتين متساوية. يتطلب ذلك جوهرًا مصنوعًا من مادة ذات نفاذية مغناطيسية عالية داخل اللفات ، وذلك لجعل كل التدفق المغناطيسي في التعشيق الأساسي مع اللفاتين وتقليل التدفق المغناطيسي مع لف واحد فقط.
تتطلب المواد ذات النفاذية المغناطيسية المختلفة دورات أمبير مختلفة لتوليد نفس حجم التدفق المغناطيسي. وهذا يعني أن المواد ذات النفاذية المغناطيسية العليا تتطلب أقل من تحول أمبير لتوليد نفس التدفق المغناطيسي ، في حين أن المواد ذات النفاذية المغناطيسية المنخفضة تتطلب المزيد من المنعطفات.
نظرًا للنفاذية المغناطيسية العالية للمواد المغناطيسية ، في المراحل المبكرة من تطوير المحولات ، تم استخدام صفائح الحديد العادية كمواد أساسية ، وتم تطوير أوراق الفولاذ المغناطيسية الساخنة في وقت لاحق لتصنيع المحولات الأساسية. في الأربعينيات من القرن الماضي ، طورت المؤسسات المعدنية صفائح من الفولاذ المغناطيسي الموجهة للبرد ، وتحل تدريجيا محل ألواح الفولاذ المغناطيسي الساخنة. بعد سبعينيات القرن العشرين ، تم تطوير صفائح الفولاذ المغناطيسية عالية النفاذية (HI-B) ، والتي لديها خسائر أقل في الوحدة ودورات أمبير الإثارة من صفائح الفولاذ المغناطيسي الموجه نحو الحبوب العادية. في الثمانينيات من القرن الماضي ، تم تطوير صفائح الفولاذ المغناطيسي ذات الخسائر المنخفضة عن طريق تحسين المجالات المغناطيسية من خلال تشعيع الليزر أو طرق المسافة البادئة الميكانيكية.
الوظيفة الرئيسية لألواح الفولاذ المغناطيسي هي الخسارة لكل وحدة وحدة ونفاذية المغناطيسية للمادة. بالمقارنة مع صفائح الفولاذ المغناطيسي الساخنة في الماضي ، تم تقليل خسائر ورقة الفولاذ المغناطيسية الموجهة للحبوب الباردة. حاليًا ، يتم استخدام درجات مختلفة من صفائح الفولاذ المغناطيسي الموجهة للحبوب كمواد أساسية حديدية في محولات الطاقة. فقط في بعض إنتاج محولات التوزيع ، يتم استخدام السبائك غير المتبلورة كمواد مغناطيسية للبار الحديد لتقليل خسائر عدم التحميل.
تظهر خصائص وتطبيقات المواد المغناطيسية الناعمة المختلفة في الجدول أدناه ، مما يدل على أن شريط الفولاذ الكهربائي الموجهة له فقدان حديد منخفض ، وكثافة تدفق مغناطيسية مشبعة عالية ، وبالتالي يتم استخدامه على نطاق واسع فيمحولات الطاقة.
| مواد | التردد القابل للتطبيق | تحريض التشبع/ر | الغرض الرئيسي |
| شريط الصلب الكهربائي الموجهة | 50 ~ مئات هرتز | 2.03 | محول كهربائي |
| شريط الصلب الكهربائي غير الموجهة | 50 ~ مئات هرتز | 2.0~2.18 | محرك كهربائي ، محول صغير ، مفاعل شل |
| سبيكة بيرندور | 50 ~ مئات هرتز | 2.35 | جهاز إلكتروني |
| سبيكة بومو | 50 ~ 1000Hz | 1.6 | محول الاتصالات ، الحث المتبادل ، الرأس المغناطيسي |
| سبيكة غير متبلورة على الحديد | 50 ~ مئات | 1.6 | المكونات الإلكترونية ، الحث المتبادل ، محول صغير |
| الفريت المغناطيسي الناعم | 16khz ~ 1MHz | 0.51 | محول التردد العالي ، لفائف المحث |
| القمع المغناطيسي مسحوق الحديد المضغوط | 10khz ~ 100mhz | 0.6-1.0 | المكونات الإلكترونية |
