انمحول تلقائيهومحولمع لف واحد فقط. عند استخدامه كمحول تنازلي، يتم استخراج جزء من اللفات من الملف كملف ثانوي؛ عند استخدامه كمحول تصاعدي، يتم تطبيق الجهد الخارجي فقط على جزء من لفات الملف. أرقى. عادة، يسمى جزء اللف الذي ينتمي إلى كل من اللفات الأولية والثانوية باللف المشترك، والجزء المتبقي يسمى اللف المتسلسل. بالمقارنة مع المحولات العادية التي لها نفس السعة، فإن محولات التوصيل الذاتي ليست فقط أصغر حجمًا، ولكنها أيضًا أكثر كفاءة، وقدرة المحول أكبر. كلما ارتفع الجهد. وتصبح هذه الميزة أكثر وضوحا. ولذلك، مع تطور أنظمة الطاقة، وزيادة مستويات الجهد وزيادة قدرة النقل، تم استخدام محولات التوصيل التلقائي على نطاق واسع بسبب قدرتها الكبيرة، وانخفاض الخسارة والتكلفة المنخفضة.
1. المحول الذاتي هو محول خاص يتشارك فيه الإخراج والمدخل في مجموعة من الملفات. يتم تحقيق زيادة الجهد وخفض الجهد بنقرات مختلفة. سينخفض جهد الصنبور للجزء الذي يحتوي على أقل من الملف المشترك. سيزداد جهد صنبور الجزء الذي يحتوي على ملفات أكثر شيوعًا. عالي.
⒉ في الواقع، المبدأ هو نفس مبدأ المحول العادي، باستثناء أن ملفه الأولي هو ملفه الثانوي. في المحول العام، يستخدم الملف الأولي الموجود على اليسار الحث الكهرومغناطيسي لتسبب الملف الثانوي الموجود على اليمين في توليد الجهد. المحول الذاتي يؤثر على نفسه.
⒊المحول الذاتي هو محول ذو ملف واحد فقط. عند استخدامه كمحول تنازلي، يتم استخراج جزء من اللفات من الملف كملف ثانوي؛ عند استخدامه كمحول تصاعدي، يتم تطبيق الجهد الخارجي فقط على جزء من الملف. على المنعطف. عادة ما يسمى جزء اللف الذي ينتمي إلى كل من اللفات الأولية والثانوية باللف المشترك، ويسمى باقي المحول الذاتي باللف المتسلسل. بالمقارنة مع المحولات العادية التي لها نفس القدرة، فإن المحولات الذاتية ليست فقط أصغر حجما، ولكنها أيضا أكثر كفاءة. كلما زادت السعة، زاد الجهد. وتصبح هذه الميزة أكثر وضوحا. لذلك، مع تطور أنظمة الطاقة، وزيادة مستويات الجهد وزيادة قدرة النقل، تم استخدام المحولات الذاتية على نطاق واسع بسبب قدرتها الكبيرة، وفقدانها المنخفض، وتكلفتها المنخفضة.

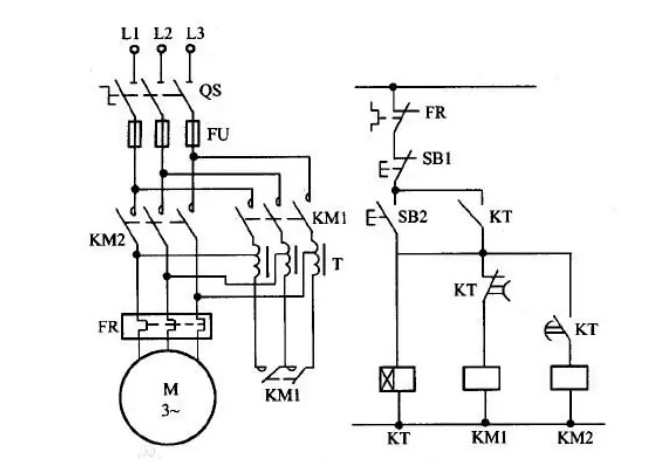

وفقا لمبدأ الحث الكهرومغناطيسي، فإن المحول الذاتي ثلاثي الطور لا يحتاج إلى ملفات أولية منفصلة ولفات ثانوية. يمكن لملف واحد فقط تحقيق غرض تحويل الجهد. في الشكل 1، عندما يكون الملف الأساسي W1 للمحول متصلاً بمصدر طاقة التيار المتردد U1، يتم توزيع انخفاض الجهد لكل دورة من الملف الأصلي للمحول بالتساوي بين الملفين الأصليين 1 و 2 للمحول. جهد الملف الثانوي W2 للمحول يساوي جهد كل دورة من الملف الأصلي مضروبًا في عدد اللفات 3,4. مع عدم تغيير U1، سيؤدي تغيير نسبة W1 وW2 إلى قيم U2 مختلفة. هذا النوع من المحولات الذي يتم فيه توصيل اللفات الأولية والثانوية بشكل مباشر في سلسلة ومقترنة ذاتيًا يسمى المحول الذاتي، ويسمى أيضًا المحول أحادي الدورة.
يتم عزل اللفات الأولية والثانوية للمحول العادي عن بعضها البعض ويتم توصيلها مغناطيسيًا فقط وليس كهربائيًا. اعتماداً على عدد مجموعات الملفات، يمكن تقسيم هذا النوع من المحولات إلى محول مزدوج الدورة أو محول متعدد الدورات. بناءً على مبدأ الحث الكهرومغناطيسي، يمكن ملاحظة أنه ليست هناك حاجة إلى وجود ملف أولي منفصل ولف ثانوي. يمكن لملف واحد فقط تحقيق غرض تحويل الجهد. في الشكل 1، عندما يتم توصيل الملف الأولي W1 بمصدر طاقة التيار المتردد U1، فإن انخفاض الجهد لكل دورة من الملف الأولي، ومتوسط الجهد الموزع بين الملفين الأصليين 1 و2، يكون جهد الملف المساعد W2 متساويًا إلى الجهد لكل دورة للملف الأصلي مضروبًا في عدد اللفات 3 و 4. بينما يظل U1 دون تغيير، فإن تغيير نسبة W1 و W2 سيؤدي إلى قيم U2 مختلفة. يتم توصيل هذا النوع من اللفات الأولية والثانوية بشكل مباشر في سلسلة وتسمى المحولات ذاتية الاقتران بالمحولات الذاتية، وتسمى أيضًا المحولات أحادية الدورة. أوضاع التشغيل المختلفة للمحولات الذاتية. العلاقة بين الجهد والتيار وعدد اللفات في المحول الذاتي والمحول كلاهما :U1/U2=W1/W2=I2/I1=K
أكبر ميزة للمحول الذاتي هي أن الملف الثانوي جزء من الملف الأصلي (محول التخفيض التلقائي في الشكل 1)، أو أن الملف الأولي جزء من الملف الثانوي (محول الرفع التلقائي في الشكل 2) .
إن الاتجاهات الحالية للملفات الأولية والثانوية للمحول الذاتي تكون معاكسة لتلك الخاصة بالمحولات العادية.
بإهمال تيار الإثارة وخسارة المحول، يمكن الحصول على العلاقة التالية
تخفيض الجهد: I2=I1+I,I=I2-I1
التعزيز: أنا2=أنا1-أنا،أنا=أنا1-I2
P1=U1I1,P2=U2I2
في الصيغة:
I1 هو تيار اللف الأساسي، وI2 هو تيار اللف الثانوي
U1 هو جهد اللف الأساسي، U2 هو جهد اللف الثانوي
P1 هي قوة اللف الأولية، P2 هي قوة اللف الثانوية
