العلاقة بين المكثفات والمحولات: نظرة شاملة

في مجال الهندسة الكهربائية، تعد المكثفات والمحولات أجزاء أساسية ذات أغراض مختلفة ولكنها مرتبطة في كثير من الأحيان. كما كان الحال مع مكثف تخزين الطاقة الكهربائية، فإن محول الطاقة الكهربائية من دائرة واحدة ذات جهد مختلف هو المحول. إن فهم هذه العلاقة مفيد للغاية عندما نريد محاولة تحسين الأشياء الكهربائية، والمناطق التي يتم إرسال الطاقة حولها أو كيفية انتقال الإشارات عبر الخطوط، أو حتى الأنواع الأخرى من الأشياء الإلكترونية التي قد تحتاج إلى مثل هذه الأشياء. يتناول المقال مبدأ المكثف والمحول وكيفية عملهما منفردين ومعاً في الدائرة الكهربائية.

اتصل الآن

يُعرف المكثف أيضًا باسم المكثف وهو عنصر إلكتروني غير نشط يحمل الطاقة الكهربائية في مجال كهربائي. هناك لوحتان موصلتان مفصولتان بوسط عازل يعمل على عزل الصفائح بحيث يقوم المكثف بتخزين الشحنة عند تطبيق جهد كهربائي. يشار إلى قدرة تخزين شحنة المكثف على أنها السعة، والتي يتم التعبير عنها بالفاراد (F).

كيف تعمل المكثفات؟

تعمل المكثفات باستخدام مفهوم إنشاء تراكم للشحنات. يتم توصيلها بمصدر جهد، ومن ثم تتراكم الإلكترونات على إحدى اللوحتين، مما يعطي الآخر شحنة موجبة.

عند إخراج مصدر الجهد، يمكن إطلاق هذه الطاقة، مما يسمح بتفريغ المكثف في الدائرة. هذا النوع من سلوك الشحن والتفريغ مهم جدًا.

أنواع المكثفات

المكثفات الخزفية: يتم استخدام هذا النوع من المكثفات المستقرة والصغيرة بشكل شائع في التطبيقات ذات الترددات العالية.
المكثفات الإلكتروليتية: هذا النوع من المكثفات له سعة كبيرة ويستخدم في دوائر إمداد الطاقة. الاستقطاب، يجب أن يتم توصيل الوسائل بشكل صحيح.
المكثفات السينمائية: تستخدم هذه المكثفات طبقة بلاستيكية كعازل لها، مما يجعلها موثوقة وثابتة، ومناسبة للاستخدام مع الصوت.
مكثفات التنتالوم: تشبه المكثفات الإلكتروليتية ولكنها مصنوعة من التنتالوم، ومدمجة ذات أداء مستقر.
المكثفات الفائقة: يمكنها تخزين الكثير من الطاقة، وتستخدم في الحالات التي يجب أن تكون فيها دورة الشحن/التفريغ سريعة.
فهم المحولات

المحول هو نوع من المعدات الكهربائية التي تنقل الطاقة بين دائرتين بمساعدة الحث الكهرومغناطيسي. يتم تطبيق المحولات لزيادة أو خفض مستوى الجهد على نفس التردد. لها جرح أولي وثانوي (ملفات) حول القلب.

كيف تعمل المحولات

تعمل المحولات على الحث الكهرومغناطيسي. عندما يمر التيار المتردد عبر الملف الأولي، يظهر مجال مغناطيسي حول الملف. يُحدث الحقل جهدًا في الملف الثانوي؛ أي أنه ينقل الطاقة من دائرة إلى أخرى.

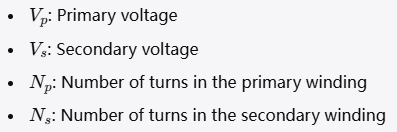

أين:

أنواع المحولات

رفع -المحولات لأعلى: رفع الجهد من المرحلة الابتدائية إلى الثانوية.
الخطوة-لأسفل المحولات: من pri إلى ثانية. تنحي الجهد.
محولات العزل: توفر الفصل الكهربائي عن الدائرة وتحافظ على مستوى الجهد.
المحولات الذاتية: استخدم ملفًا واحدًا لكل من الابتدائي والثانوي، وغالبًا ما يكون أكثر إحكاما وكفاءة.
ثلاثة-محولات الطور: تُستخدم في أنظمة الطاقة ثلاثية الطور، ويمكن ترتيبها بطرق مختلفة لتوزيع الطاقة بشكل أفضل.

تخزين الطاقة ونقلها

المكثفات والمحولات تسير معًا في النظام الكهربائي. يجب استخدام المحولات لتغيير مستوى الجهد عند نقل الطاقة؛ لكن يمكن للمكثفات أيضًا تخزين بعض الطاقة بشكل مؤقت وتنظيم الجهد والتيار.
تصحيح معامل القدرة: في دائرة التيار المتردد، تنتج المحولات حملاً حثيًا والذي سيكون عامل قدرة ضعيفًا. إضافة المكثفات لإصلاحها. مما يجعلها أكثر كفاءة.
تخزين الطاقة في أنظمة الطاقة يستخدم المكثف مع المحول في نظام توليد الطاقة لمقاومة وحتى الفولتية لأنها تختلف مع الأحمال. يتمثل دور المحول في تخزينه ثم إطلاقه عندما يكون الطلب مرتفعًا، مما يكمل نقل الطاقة.

التصفية ومعالجة الإشارات

ويمكن أيضًا رؤية استخدام المكثفات والمحولات معًا في المرشحات. خذ دائرة إمداد الطاقة:
تصفية الضوضاء: يمكن للمكثفات تصفية بعض الضوضاء عالية التردد خارج المحول وإعطاء إشارة أكثر وضوحًا لبقية الدائرة.
الاقتران والفصل: وبالنسبة لشخص تناظري، مثلًا، يمكن للمكثف أن يربط التيار المتردد أثناء حجب تيار مستمر في سلسلة إشارة مع شريك في الجريمة، وهو محول قد يرفع أو يخفض مستوى الجهد لدوائر الصوت أو ترددات الراديو.

الدوائر الرنانة

المكثفات والمحولات في تطبيقات الترددات الراديوية، تظهر أيضًا في دوائر الرنين:
دوائر الضبط: تعمل المكثفات مع المحاثات (غالبًا في ملفات المحولات) لإنشاء دوائر رنين حيث يلزم الضبط للتأكد من إرسال الإشارات بشكل صحيح عند التردد المحدد.
مطابقة المعاوقة: المحول قادر على مطابقة المقاومات في دوائر مختلفة، ويمكن للمكثفات تغيير تردد الرنين، لذلك يمكن تغييره.

تطبيقات عملية

أنظمة توزيع الطاقة: في الشبكة الكهربائية، تقوم المحولات بتغيير مستوى الجهد لعملية النقل، ويتم وضع المكثفات بحيث تعمل على تحسين عامل الطاقة والحفاظ على استقرار الجهد.
المعدات الصوتية: تستخدم مكبرات الصوت المحولات لرفع الجهد الكهربي أو خفضه، وتستخدم المكثفات لتصفية إشارة الصوت وتثبيتها، مما يؤدي إلى الحصول على صوت رائع-.
أنظمة الطاقة المتجددة: تقوم المحولات في أنظمة الطاقة الشمسية بتغيير طاقة التيار المستمر التي تم إنشاؤها إلى تيار متردد حتى تتمكن من التوافق مع الشبكة، كما توفر المكثفات طاقة إضافية لوقت لاحق أو حتى خارج أي تغييرات في مقدار الطاقة القادمة.
الأجهزة الإلكترونية: في أشياء مثل أجهزة الكمبيوتر والهواتف المحمولة، تقوم المحولات بتغيير الطاقة من المنافذ، ثم تقوم المكثفات بموازنة الفولتية حتى لا تتعرض الأجزاء الحساسة للصدمة كثيرًا.

اعتبارات التصميم

عند بناء دوائر تحتوي على مكثفات ومحولات، عليك أن تأخذ في الاعتبار بعض الأشياء:
تقييمات الجهد: تأكد من أن المكثفات يمكنها التعامل مع الفولتية التي ستوفرها لها الدائرة والمحولات أيضًا.
قيم السعة: يعد اختيار قيمة السعة المناسبة أمرًا ضروريًا لتحقيق الأداء المطلوب في الترشيح وتخزين الطاقة.
استجابة التردد: تتميز كل من المكثفات والمحولات بخصائصها الخاصة المعتمدة على التردد. عند تصميم الدائرة يجب أن تأخذ بعين الاعتبار قدرة المكثفات والمحولات على العمل عند تردد معين.

العوامل البيئية

تتأثر المكثفات والمحولات بالبيئة. عندما ترتفع درجة الحرارة وتنخفض، هذه الأجزاء ومدة بقائها، لذلك علينا أن نأخذها ونضعها في الأماكن الصحيحة.

الصيانة والموثوقية

تعد عمليات الصيانة الروتينية أمرًا بالغ الأهمية، كما أنها ضرورية للأنظمة الأكبر حجمًا حيث أن المحولات كمكثف هي أجزاء من النظام أيضًا. إن التحقق من علامات التآكل أو ارتفاع درجة الحرارة أو الفشل من شأنه أن يوقف الإجازات الباهظة الثمن ويتأكد من موثوقيتها.

المكثفات والمحولات هي أجزاء من الأجهزة الكهربائية والإلكترونية الحديثة، ولكل منها استخداماتها الخاصة في الأنظمة، وعادة ما تعمل بشكل وثيق مع بعضها البعض. إن فهمها ضروري للمهندسين والفنيين الذين يعملون في تصميم وصيانة الأنظمة الكهربائية. ومع تطور التكنولوجيا، ستستمر هذه الأجزاء في التطور لإنشاء أنظمة مبتكرة لإدارة الطاقة والإشارات والطاقة. يمكننا استخدام الأجزاء التي تعمل بشكل جيد في المكثفات والمحولات معًا، ثم يمكننا أن نجعل أنظمتنا الكهربائية تعمل بشكل جيد وبشكل جيد وأكثر حداثة في المستقبل.
