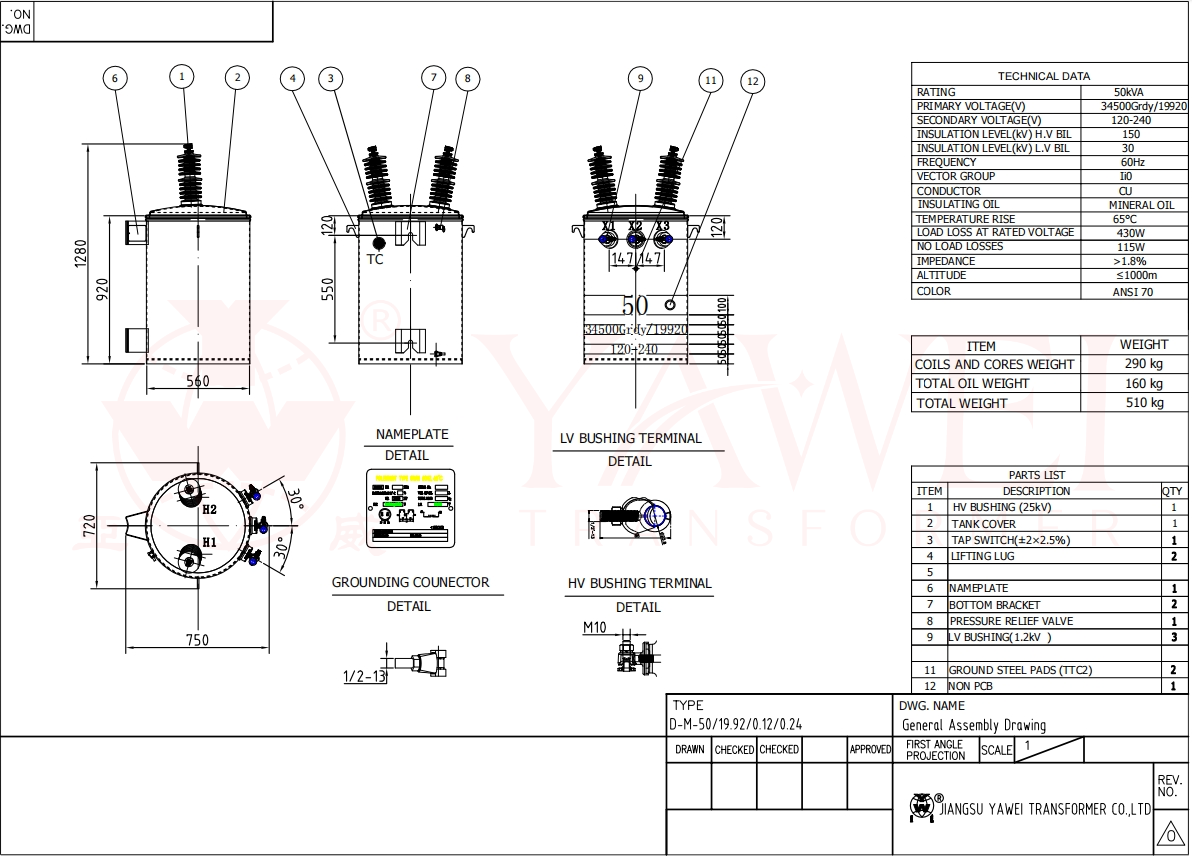

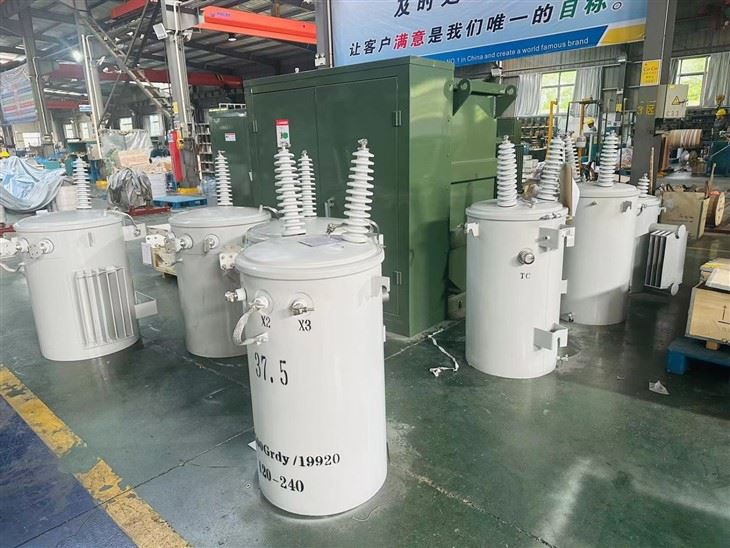

50 كيلو فولنفا أحادي الطور محولات مثبتة

ج: تأتي المحولات ، وهي مكونات مهمة في أنظمة الطاقة الكهربائية ، في أنواع مختلفة حسب تصميمها ووظائفها وتطبيقها. محولات الطاقة: الوظيفة: تستخدم في المقام الأول في شبكات نقل الطاقة الكهربائية إلى زيادة مستويات الجهد (زيادة) أو خطوة (انخفاض). الخصائص: فهي كبيرة بشكل عام ، ولها تصنيفات طاقة عالية ، ومصممة للتشغيل المستمر بكفاءة عالية. الموقع: عادة ما توجد في محطات توليد الطاقة وفي النقاط الرئيسية في شبكات الإرسال. محولات التوزيع: الوظيفة: تستخدم للتنحي الجهد لتوزيع الكهرباء على المنازل والشركات والمستخدمين النهائيين الآخرين. الخصائص: فهي أصغر من محولات الطاقة وهي مصممة لتوفير تحول الجهد النهائي في نظام توزيع الطاقة الكهربائية. الموقع: عادة ما يتم العثور عليه على أعمدة المرافق ، في قبو تحت الأرض ، أو في المحطات الفرعية الصغيرة في المناطق السكنية أو التجارية. محولات الأدوات: الأنواع الفرعية: تشمل المحولات الحالية (CTS) والمحولات المحتملة (PTS) أو محولات الجهد (VTS). الوظيفة: المستخدمة لقياس وتتابع الواقي في الشبكات الكهربائية. المحولات الحالية (CTS): مصممة لتوفير تيار في ملفه الثانوي يتناسب مع التدفق الحالي في ملفه الأساسي. يتم استخدامها لقياس التيارات الكبيرة وللحصول على الحماية في دوائر الجهد العالي. المحولات المحتملة (PTS) أو محولات الجهد (VTS): توفير جهد محدد يتناسب مع الجهد في الدائرة التي يتم توصيلها ، وتسهيل القياس الآمن والمراقبة. يخدم كل نوع من المحولات دورًا محددًا في نظام الطاقة الكهربائية ، حيث تكون محولات الطاقة جزءًا لا يتجزأ من نقل المسافات الطويلة ، ومحولات التوزيع الضرورية لتسليم الطاقة المحلية ، ومحولات الأدوات المهمة لحماية القياس الدقيقة وحماية النظام.

ج: إن محول القطب ، الذي يُرى عادةً على أعمدة المرافق في المناطق السكنية والتجارية ، هو نوع من محول التوزيع الذي ينحدر الجهد العالي من الشبكة الكهربائية إلى جهد أقل مناسب للاستخدام في المنازل والشركات. مدخلات الجهد العالي: يتلقى المحول الكهرباء عالية الجهد من خطوط الطاقة. عادة ما يكون هذا الجهد في نطاق الآلاف من فولت (على سبيل المثال ، 7200 فولت) ، وهو مرتفع للغاية للاستخدام المباشر في المنازل أو الشركات. محول خطوة: محول القطب هو في الأساس محول خطوة. يحتوي على مجموعتين من الملفات أو اللفات - الجرح الأساسي والثانوي - حول قلب مغناطيسي. يتم توصيل اللف الرئيسي بخط طاقة الجهد العالي ، ويتم توصيل اللف الثانوي بشبكة التوزيع المحلية. تقليل الجهد: يعمل المحول على مبدأ الحث الكهرومغناطيسي. يخلق الجهد العالي في اللف الابتدائي مجالًا مغناطيسيًا في النواة ، والذي يحفز بعد ذلك جهدًا أقل في اللف الثانوي. تحدد نسبة عدد المنعطفات في الملف الأساسي إلى عدد المنعطفات في الملف الثانوي كمية تخفيض الجهد. نقل الطاقة: يتم نقل الطاقة من اللف الابتدائي إلى اللف الثانوي عبر المجال المغناطيسي ، دون اتصال كهربائي مباشر بين الاثنين. هذا يقلل من جهد المدخلات العالي إلى جهد الخرج السفلي. ناتج الجهد المنخفض: يتم تقليل جهد الخرج إلى مستوى مناسب للاستخدام المنزلي ، وعادة ما يكون حوالي 120/240 فولت في أمريكا الشمالية أو 230/400 فولت في العديد من البلدان الأخرى. ثم يتم توزيع هذا الجهد السفلي على المنازل والشركات من خلال الشبكة الكهربائية المحلية. السلامة والعزل: تم تصميم المحول مع ميزات السلامة ، بما في ذلك العزل والتأريض ، للحماية من المخاطر الكهربائية. بالإضافة إلى ذلك ، عادة ما يتم تجهيز محولات القطب مع الصمامات أو قواطع الدائرة لمنع الأضرار في حالة الأحمال الزائدة أو الأعطال. تعد محولات القطب ضرورية في شبكة التوزيع ، مما يتيح تسليم الكهرباء الآمن والفعال للمستخدمين النهائيين. وهي مصممة لتكون قوية وموثوقة ، وغالبًا ما تصمد أمام مختلف الظروف البيئية مع توفير خدمة مستمرة.

ج: يعتمد عدد المنازل على 50 كيلو فولت أمبير (كيلوفولت-آمبيرز) التي يمكن أن يوفرها على عدة عوامل ، بما في ذلك متوسط ​​استهلاك الكهرباء لكل منزل ، وحمل ذروة كل منزل ، وتوازن الحمل الكلي. ومع ذلك ، يمكن إجراء تقدير تقريبي مع بعض الافتراضات العامة. متوسط ​​استهلاك الكهرباء المنزلية: هذا يختلف اختلافًا كبيرًا حسب المنطقة ، ونوع السكن ، ونمط الحياة. في الولايات المتحدة ، على سبيل المثال ، يبلغ متوسط ​​استهلاك الأسرة حوالي 877 كيلو وات في الشهر ، أو ما يقرب من 1.2 كيلو واط. ومع ذلك ، يمكن أن يكون هذا العدد أقل بشكل كبير في البلدان الأخرى أو في المنازل الموفرة للطاقة. سعة المحول: يمكن لمحول 50 كيلو فولت أمبير توفير 50 ​​كيلو واط في ظل ظروف مثالية (على افتراض عامل القدرة 1 ، وهو تبسيط لأن عوامل الطاقة الفعلية قد تكون أقل). ذروة مقابل متوسط ​​الحمل: لا ترسم جميع المنازل الحمل الأقصى في وقت واحد. عادةً ما يتم تنوع الأحمال السكنية ، مما يعني أن أحمال الذروة تحدث في أوقات مختلفة. مع وضع هذه النقاط في الاعتبار ، دعنا نقوم بحساب تقريبي على افتراض وجود حمولة مستمرة متوسطة قدرها 1.2 كيلو واط لكل أسرة: تبلغ سعة المحول الإجمالية 50 كيلو فولت أمبير (أو حوالي 50 كيلو وات للبساطة). يعطي تقسيم هذه السعة على متوسط ​​الحمل لكل منزل تقديرًا لعدد المنازل التي يمكن أن توفرها: يوفر هذا الحساب تقديرًا أساسيًا ، ولكن يمكن أن تختلف الأرقام الفعلية. لتخطيط أكثر دقة ، ينبغي النظر في عوامل مثل ذروة الطلب واللوائح المحلية وهوامش السلامة. بالإضافة إلى ذلك ، في الممارسة العملية ، تميل المرافق إلى التخطيط لحمل أقل لكل محول لضمان الموثوقية وحساب الزيادات المستقبلية في الطلب على الكهرباء.

ج: نعم ، العديد من المحولات المثبتة على القطب مملوءة بالزيت. يخدم الزيت عدة وظائف مهمة في هذه المحولات: العزل: يوفر الزيت عزلًا كهربائيًا. إنه يحيط بالمكونات الداخلية ، مثل اللفات والأساسية ، مما يمنع التصريفات الكهربائية والأقواس داخل المحول. التبريد: الزيت يعمل أيضًا كبرودة. يمتص الحرارة الناتجة عن المحول أثناء التشغيل ويساعد في تبديد هذه الحرارة. هذا أمر بالغ الأهمية للحفاظ على درجة حرارة المحول ضمن حدود التشغيل الآمنة. الحماية: عن طريق ملء غلاف المحول ، يحمي الزيت المكونات الداخلية من الرطوبة والغبار وغيرها من الملوثات التي يمكن أن تؤثر على أداء المحول وعمره. نوع الزيت المستخدم في المحولات هو زيت عزل متخصص ، وعادة ما يكون الزيت المعدني ، يتم تكريره بعناية للحفاظ على خصائصه العازلة والاستقرار الحراري. في السنوات الأخيرة ، كان هناك تحرك نحو استخدام زيوت قابلة للتحلل وأقل ضررًا بيئيًا ، وخاصة في المحولات الموجودة في المناطق الحساسة. تم تصميم هذه المحولات المملوءة بالزيت مع الأختام وتدابير وقائية لمنع تسرب النفط وتخضع للوائح والصيانة المنتظمة لضمان تشغيلها الآمن. في حالة التسريبات أو غيرها من القضايا ، فإنها تتطلب اهتمامًا سريعًا لتجنب الأضرار البيئية والمخاطر التشغيلية.

ج: يمكن أن تختلف سعة الأقصى للمحولات المثبتة على القطب ، لكنها عادة ما تتراوح ما يصل إلى 500 كيلو فولت أمبير (كيلوفولت أمبير). تتراوح الأحجام الأكثر شيوعًا للمناطق السكنية في حدود 25 كيلو فولت أمبير إلى 100 كيلو فولت أمبير. يمكن استخدام القدرات الأكبر ، مثل 250 كيلو فولت أمبير إلى 500 كيلو فولت أمبير ، في المناطق ذات المتطلبات العالية للحمل ، مثل المناطق التجارية أو المناطق السكنية المكتظة بالسكان. يتم اختيار قدرة محول مثبت على القطب بناءً على عدة عوامل: الطلب الكهربائي على الحمل الكهربائي: الحمل الكهربائي الكلي للمنطقة التي يخدمها ، والتي تشمل المنازل السكنية والمباني التجارية وإضاءة الشوارع ، إلخ. تستخدم المرافق في كثير من الأحيان عامل الحمل وحسابات عامل التنوع لتقدير هذا. النمو المستقبلي: الزيادات المتوقعة في الطلب بسبب تنمية المنطقة أو النمو السكاني. الحجم المادي وقيود الوزن: يجب أن تكون المحولات المثبتة على القطب مدعومة جسديًا بواسطة أعمدة المرافق ، لذلك هناك حد عملي لحجمها ووزنها. السلامة والكفاءة: قد تكون المحولات الكبيرة أكثر كفاءة من حيث الخسائر ولكن يجب موازنة مع تكلفة التثبيت والصيانة العملية. على الرغم من أن 500 كيلو فولت أمبير يمكن اعتبارها حدًا أعلى تقريبيًا للمحولات المثبتة على القطب ، فإن الحد الأقصى للسعة المحددة ستعتمد على تصميم الشركة المصنعة ومتطلبات ومعايير شركة المرافق. بالنسبة للأحمال التي تتطلب أكثر من ما يمكن أن يتم التعامل مع محول واحد مثبت على القطب ، يمكن استخدام محولات متعددة ، أو قد يتحول التثبيت إلى محلول محط أو محط.
