كيف تقوم بتوصيل محول؟

هذا دليل عام:

خطوات

ضمان السلامة:

قبل توصيل المحول ، تأكد من أن لديك معدات الحماية الشخصية المناسبة (PPE). و de - تنشط نظام الطاقة قبل البدء في أي عمل ، خاصة لهذا النوع من الأعمال الكهربائية عالية الجهد.

فهم اتصالات المحول:

عادة ، يمكن توصيل المحولات بتكوين WYE (Y) أو Delta (Δ). (ما هو محول Dyn11؟) تحقق من مواصفات المحول للإعداد الصحيح.

حدد موقع المحطات:

افتح حاوية المحول للوصول إلى المحطات الأولية والثانوية.

توصيل الجانب الأساسي:

قم بتوصيل خطوط الطور الثلاثة - (L1, L2, L3) إلى المحطات الأولية للمحول. إذا استخدمنا تكوين WYE ، قم بتوصيل النقطة المحايدة بالأرض.

توصيل الجانب الثانوي:

قم بتوصيل الخطوط الثانوية وفقًا لمتطلبات التحميل. مرة أخرى ، إذا استخدمنا تكوين WYE ، تأكد من أن المحايدة ترتكز بشكل صحيح.

التأريض:

قم بتوصيل نظام القطب الأساسي بمحطة تأريض المحول. هذا سوف يساعد على منع الأعطال الكهربائية.

التحقق من الاتصالات:

Double - تحقق من جميع الاتصالات للتركيب الآمن والسليم ضروري. ويجب أن نضمن أن ترميز الألوان للأسلاك يطابق المعايير ، وعادة ما تكون أسودًا وأحمرًا وأزرقًا لثلاث مراحل.

الاختبار:

قبل التنشيط ، يجب علينا استخدام مقياس متعدد للتحقق من الاستمرارية والتأكد من عدم وجود دوائر قصيرة في المحول. عندما يتم التحقق من النتيجة ، يمكننا تنشيط المحول تدريجياً ومراقبة أي مخالفات. (كيفية اختبار المحول بدون قوة؟)

الشيكات النهائية:

بعد التنشيط ، تحقق من جهد الإخراج على الجانب الثانوي لتأكيد التشغيل المناسب.

ملاحظات مهمة

يجب أن يعتمد العمل على مخطط الأسلاك المحول المحول والرموز الكهربائية المحلية.

إذا لم تكن من ذوي الخبرة في الأنظمة الكهربائية ، ففكر في توظيف كهربائي مؤهل:محول Yaweiيوفر عمل توجيه المحولات المهنية.

الأهم من ذلك كله ، هذه نظرة عامة عامة ، قد تختلف عمليات تثبيت محددة بناءً على نماذج المحولات واللوائح المحلية التي نشير إليها.

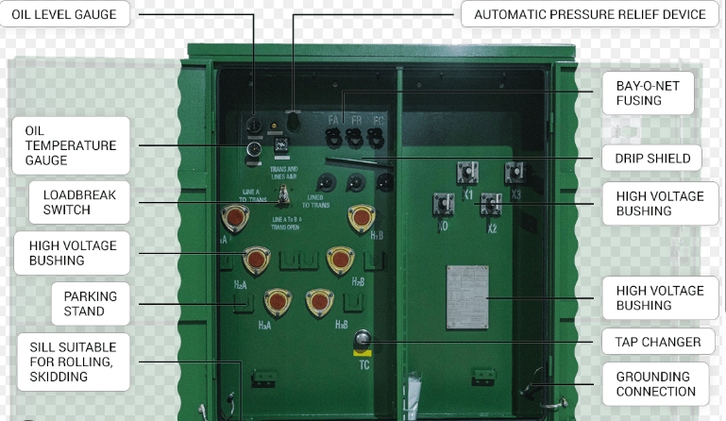

إذا كنا نريد أن نعرف ما هي المحولات المصنوعة ، فيجب علينا حتماً أن نفهم بنية المحول.

(الخط الأخضر أدناه غير متوفر في محولات الكتابة الجافة -

(1) الجسم: جوهر الحديد ، اللف ، بنية العزل ، سلك الرصاص

(2) خزان الزيت: جسم خزان الزيت (غطاء الخزان ، جدار الخزان ، أسفل الخزان)

ملحقات خزان الزيت (صمام تصريف الزيت ، صمام عينة الزيت ، الترباس الأساس ، اللوحة)

(3) جهاز التبريد: ورقة مموجة ، رادياتير ، مبرد ، مروحة ومضخة الزيت

(4) جهاز الحماية: خزانة تخزين الزيت ،مقياس مستوى الزيت، المجففة ، صمام تخفيف الضغط ، مقياس الحرارة ، ترحيل الغاز ، إلخ.

(5) جهاز المخرج: جلبة ، قابس وفصل الرأس ، صندوق الكابل ، إلخ.

(6) جهاز تنظيم الجهد: OFF - الإثارة الصنبور مغير أو على-

(7) زيت المحولات: 25# زيت معدني ، 45# زيت معدني ، 60# زيت نيناس ، FR3 زيت نباتي

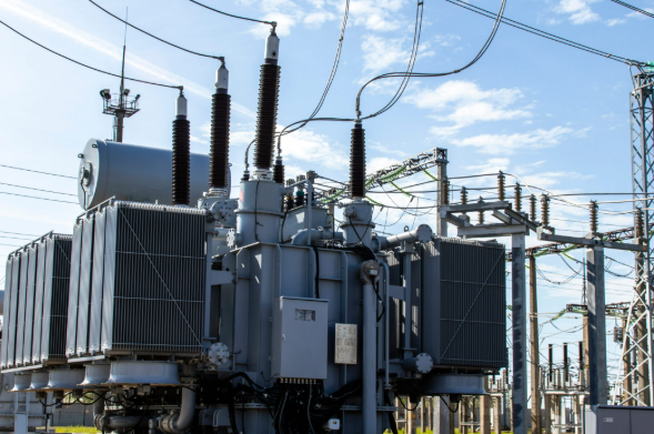

التالي هو الأدوار المحددة لمحولات الطاقة:

طويل - نقل طاقة المسافة:عندما نريد تنفيذ ناقل حركة المسافة الطويلة - ، يكون تيار الجهد المنخفض- أدنى من ارتفاع الجهد - من حيث التكلفة - فعالية وكفاءة العمل. لذلك ، لا نستخدم عمومًا ناقل حركة الجهد المنخفض- لفترة طويلة - في نظام الطاقة ، لأن تيار الجهد المنخفض - لا يكون بطيئًا فقط في الدائرة ، ولكن أيضًا بسبب وجود المقاومة في الدائرة ، فإن فقدان الحرارة لكل وحدة أكبر أيضًا.

من أجل تجنب الموقف أعلاه ، نستخدم عادة محولات الطاقة (الخطوة - UP) لزيادة جهد المرسل وتقليل التيار الممر عبر خط النقل لكل وحدة زمنية ، مما يقلل من فقدان الطاقة الناجم عن المقاومة أثناء الإرسال.

باستخدام Step - Up Transformers (انقر للتعرف على الخطوة - Up Transformers) ، يمكننا نقل الكهرباء بكفاءة من محطات الطاقة إلى مناطق استهلاك الطاقة بعيدة عن مصادر الطاقة. (فيما يتعلق بمسألة الأسلاك النحاسية الموسمية وأسلاك الألومنيوم الموسمية ، تعد محولات Yawei جديرة بالثقة.)

التكيف مع متطلبات الحمل: المعدات والأنظمة الكهربائية المختلفة لها متطلبات الجهد المختلفة. يمكن أن تقوم محولات الطاقة بتحويل الطاقة الكهربائية عالية الجهد - إلى الطاقة الكهربائية المنخفضة- (الخطوة - لأسفل) مناسبة لمعدات أو أنظمة محددة لضمان التشغيل العادي للمعدات. على سبيل المثال ، تعتبر أجهزة الجهد المنخفضة - وأعمدة الجهد العالية- المستخدمة في الحياة اليومية كائنات مرجعية جيدة: أعمدة الجهد العالية - جزء من نظام الطاقة. نظرًا لمتطلبات الإرسال ، عادةً ما يكون جهدها أعلى من جهد المعدات الكهربائية اليومية الخاصة بنا ، لكن معداتنا الكهربائية اليومية لا تحتاج إلى مثل هذا الجهد العالي ، لذلك يحتاج التيار إلى التنقل.

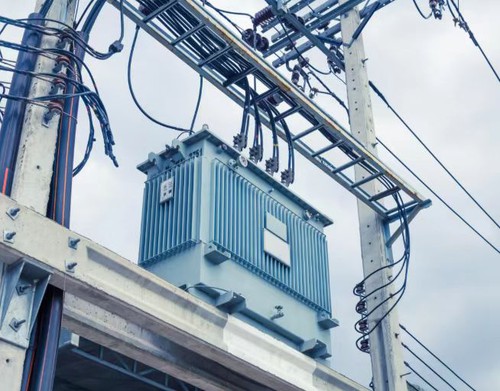

في العمل اليومي والحياة ، يسمى هذا السلوك المتمثل في توصيل الطاقة الكهربائية على خط نقل الجهد العالي- إلى المحول ، ثم ينحدر الجهد للتوزيع توزيع الطاقة ، كما تم اشتقاق محول التوزيع المقابل. في نظام التوزيع ، يمكن لمحول الطاقة تحويل الكهرباء الجهد العالية - من الخط الأساسي (عادةً من قطب الجهد العالي - إلى الكهرباء المنخفضة - المناسبة للاستخدام المنزلي والصناعي. باستخدام STEP - لأسفل محولات الطاقة (انقر للتعرف على الخطوة - لأسفل المحولات) ، يمكننا التأكد من أن المستخدمين النهائيين يستخدمون موارد الطاقة بأمان. ((محول Yaweiيمكن أن توفر خدمات استشارية مجانية ومهنية لهندسة الطاقة)

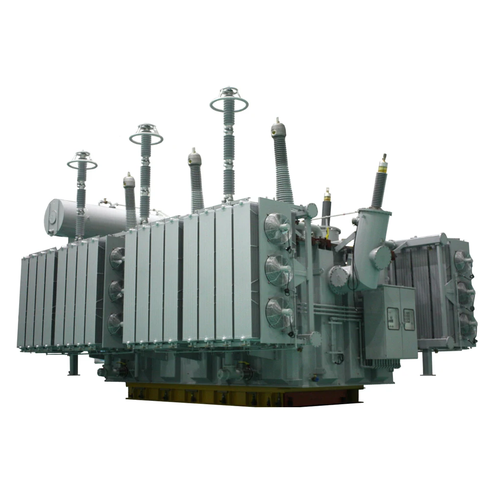

زيت - محول مغمورة

يمكن تصنيف المحولات الكهربائية وفقًا لوسط العزل والتبريد لللفات ، بشكل رئيسي سائل - المشرب ، الغاز والجفاف - محولات النوع. تستخدم المحولات المشبعة السائل - سائل العزل لتشريب اللفات والعزل خارج اللفات. لا يتم استخدام السائل العازلة فقط كسائل عزل ، ولكن أيضًا كوسيلة لتبريد اللفات. تشمل السوائل العازلة المستخدمة في المحولات زيت المحولات ، ثنائي الفينيل متعدد الكلور ، زيت السيليكون ، زيت ألفا ، زيت بيتا وسائل فورميل.

وفقًا للنص أعلاه ، يمكننا أن نعرف أن المحول المغمور بالزيت - هو نوع من المحول الكهربائي المغمور بالزيتأغراض العزل والتبريد. فيما يلي الميزات الرئيسية للمحولات المنغمس في الزيت:

العزل: في المحولات المغطاة بالزيت ، يعمل الزيت كوسيلة عازلة ، ويمنع Whtich الانهيار الكهربائي بين لفائف المحول واللب.

التبريد: يقوم الزيت أيضًا بتبديد الحرارة التي تم إنشاؤها أثناء التشغيل ، مما يساعد على الحفاظ على درجات حرارة التشغيل المثلى. (انقر للتعرف على طريقة التبريد وارتفاع درجة حرارة المحول المنغمس في درجة الحرارة)

البناء: يحتوي هذا النوع من المحولات عادةً على خزان مغلق مليء بالزيت المعدني. مادة لفائف المحولات هي النحاس أو الألومنيوم ، ويصنع النواة من فولاذ السيليكون مغلفة.

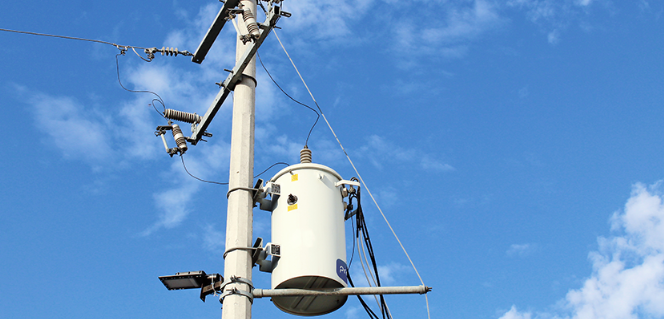

التطبيقات: يتم استخدام المحولات المغطاة بالزيت - بشكل شائع في شبكات توزيع الطاقة (مثل محول التوزيع ، والمحول المثبت على القطب ، ومحول محرك محطات) ، والمحطات الفرعية (مثل محول الفرع) ، والتطبيقات الصناعية حيث يلزم وجود قدرات الجهد العالي والطاقة الكبيرة.

المزايا:

بسبب وسائط التبريد المختلفة ، تتمتع المحولات المغطاة بالزيت كفاءة تبريد أفضل من المحولات الجافة -.

بالمقارنة مع الأنواع الأخرى من المحولات ، فإن المحولات المنغمسة في الزيت لديها قدرة على تصنيف الطاقة أعلى.

طول عمر المحولات المنغمس في النفط أطول والموثوقية مضمونة في ظروف قاسية أكثر من غيرها.

الصيانة: هناك حاجة إلى فحوصات منتظمة لجودة ومستويات زيت Transformers ، ووفقًا لهذا لمراقبة ما إذا كانت تسرب الزيت.

محول النوع الجاف

نظرًا لقابلية توصيل زيت المحولات المستخدم في الزيت - المحولات المنغمسة ، لم يتم استخدام- قابلة للاشتعال وصعوبة - إلى - محولات السائل العازلة على نطاق واسع بسبب مخاوف البيئة أو التكلفة. لقد تم تطوير محولات النوع - ، والتي يسهل تشغيلها وصيانتها ولا تشكل أي خطر حريق ، في السنوات الأخيرة. المعيار لـ Dry - Type Transformers هو GB1094.11 - 2007 "الجزء 11: جاف - Type Transformers" ، GB/T10228 - 2008 "معلمات ومتطلبات طاقة جافة" ، و GB/T1721 ". محولات الطاقة الجافة. "

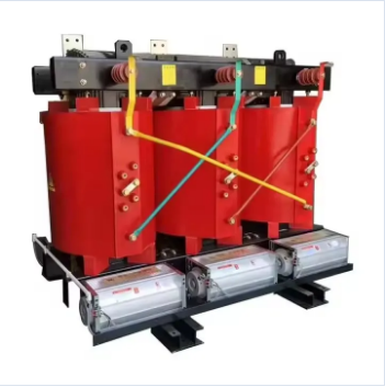

يمكن تقسيم Type - Type Eletric Transformers إلى فئتين رئيسيتين: أحدهما هو النوع المغلف ، حيث يتم لف اللفات في عزل صلب ولا تتلامس مع الغاز. يتم إجراء الحرارة الناتجة عن اللفات من خلال العزل الصلب وتبديدها إلى الهواء عبر سطح العزل الصلب. النوع الآخر هو النوع المفتوح ، حيث تكون اللفات على اتصال مباشر مع الغاز لتبديد الحرارة.

يتم استخدام محولات النوع - على نطاق واسع في الحقول المختلفة بسبب سلامتها وكفاءتها وتنوعها. ((يمكن أن يوفر لك Yawei Transformer خدمات تخصيص المحولات المهنية) بسبب وظيفتها الرئيسية: تحويل الجهد ، يمكننا أن نرى أن الجهد العالي على خط النقل في الحياة اليومية يتم تقليله إلى جهد أقل قابل للاستخدام من خلال المحول ، وذلك لتسهيل توزيع الطاقة في البيئات التجارية والصناعية.

1. تطبيق المعدات الصناعية

المعدات الميكانيكية: تشغيل الآلات الثقيلة والمحركات وغيرها من المعدات الصناعية التي تتطلب مستويات جهد محددة. للآلات الثقيلة الشائعة عمومًا متطلبات خاصة لمستويات الطاقة والجهد ، لذلك هناك حاجة إلى محولات لضبط الجهد. لا يمكن تجاهل دور المحولات في السيناريوهات الصناعية.

2. التطبيق في المباني التجارية

أنظمة الإضاءة و HVAC: بشكل عام ، في المباني التجارية ، يكون المكان الذي يلزم فيه الطاقة هو نظام تكييف الإضاءة والهواء - ، وبالتالي فإن وجود المحولات هو توفير تحويل الجهد لأنظمة الإضاءة والتدفئة والتهوية وتكييف الهواء (HVAC).

3. تحويل الطاقة للطاقة المتجددة

تحويل الطاقة للرياح والطاقة الشمسية: يمكن تطبيق محولات النوع الجاف - على توربينات الرياح والمزولات الشمسية لتحويل الكهرباء المولدة إلى مستويات الجهد القابلة للاستخدام ، إما للنقل أو الاستخدام المباشر.

4. دعم الطاقة لمراكز البيانات

دعم الحمل الحاسم للمعدات الإلكترونية: يمكن أن يوفر تأثير تقليل الجهد للمحولات الجافة - طاقة موثوقة للخوادم ومعدات الشبكة مع ضمان أقصر وقت توقف.

5. دعم إمدادات الطاقة للنقل

دعم الطاقة لأنظمة النقل بالسكك الحديدية: يمكن استخدام محولات النوع - في محطات القطار وأنظمة النقل لتشغيل الأنظمة الكهربائية في الإشارات وغيرها من النقل.

6. إمدادات الطاقة لمرافق الرعاية الصحية

دعم الطاقة للمعدات الطبية: يمكن أن يضمن تطبيق محولات النوع - في الأنظمة الطبية إمدادات طاقة مستقرة للمعدات الطبية الحساسة ومعدات التصوير.

لماذا يحتاج المحول إلى AC؟ لأن التيار المتردد يمكن أن ينتج الحث المتبادل. من خلال فهم مبدأ العمل للمحول ، يمكنك مساعدتك بشكل أفضل في حل هذه المشكلة.

مبدأ العمل للمحول هو الحث الكهرومغناطيسي ، ولكن بالمعنى الدقيق للكلمة ، فهو بسبب ظاهرة الحث المتبادل. فيما يلي شرح لقانون التعريفي وظاهرة الحث المتبادل:

مبدأ الحث الكهرومغناطيسي: عندما يتغير التدفق المغناطيسي المرتبط بالتغيرات في الملف (أو يمكننا أن نفهم أن التدفق المغناطيسي الذي يمر عبر أو يتغير لفائف) ، فإن الملف سيحفز قوة كهربائية كهربائية (قوة كهربائية هي التيار المستمر ، فإن هذه الكهربية تستخدم بشكل مستمر (سيحتفظ بمستمر). بشكل مستمر وفقا لذلك. هذا هو التفسير الأكثر بديهية لـ "الكهرومغناطيسية".

على وجه التحديد ، وفقًا لمبدأ التعريفي الكهرومغناطيسي في فاراداي ، فإن سعة قوة الدعاوى الكهرومتر المستحثة (التيار المستحث) تتناسب مع معدل تغيير التدفق المغناطيسي الذي يمر عبر الملف. يمكننا شرح هذا البيان بشكل أكثر حدًا بطريقة رياضية ،، حيث تكون E هي القوة الكهربائية المستحثة ، N هي عدد المنعطفات من الملف ، وهو معدل تغيير التدفق المغناطيسي.

دعونا نلقي نظرة على الحث المتبادل: يولد التيار المتناوب المتغير في الملف الأساسي مجالًا مغناطيسيًا متغيرًا ، ويمر المجال المغناطيسي المتغير عبر الملف الثانوي ، الذي يحفز قوة كهربائية في الملف الثانوي ، أي تيار مستحث: EMF. الحث المتبادل هو نتيجة مباشرة لقانون فاراداي.

المحولات هي أفضل مثال على الحث المتبادل ، ونحن نحدده على النحو التالي: عندما يحفز التيار المتغير في ملف واحد على قوة كهربائية (التيار) في لفائف أخرى مجاورة ، فإن الظاهرة التي تحدث تسمى المحاثة المتبادلة (وهو ما نؤدي إلى "الكهرباء" التي تولد المغناطيسية ، وتوليد الكهرباء ").

بالتفصيل ، وفقًا لقانون لينز ، يتأثر التيار الناتج عن الحث المتبادل بين لفتيين بمعامل الحث المتبادل (معامل الحث المتبادل (M) يحدد درجة الحث المتبادل بين الملفتين) ، والذي يقاس في هنري (H) وفقًا للبيانات الإلكترونية. الحث المتبادل للملفتين هو نفسه..
